一、任务

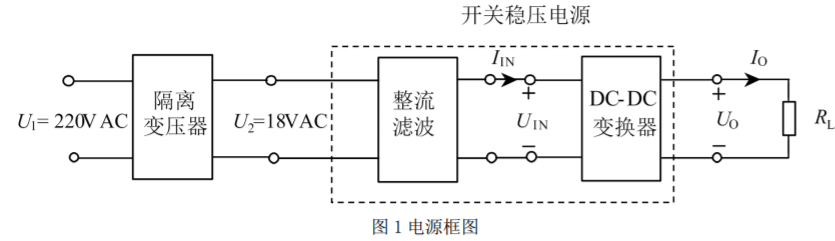

设计并制作如图 1 所示的开关稳压电源。
二、要求
在电阻负载条件下,使电源满足下述要求:
1.基本要求
(1)输出电压 UO可调范围:30V~36V;
(2)最大输出电流 IOmax:2A;
(3)U2从 15V 变到 21V 时,电压调整率 SU≤2%(IO=2A);
(4)IO从 0 变到 2A 时,负载调整率 SI≤5%(U2=18V);
(5)输出噪声纹波电压峰-峰值 UOPP≤1V(U2=18V,UO=36V,IO=2A);
(6)DC-DC 变换器的效率≥70%(U2=18V,UO=36V,IO=2A);
(7)具有过流保护功能,动作电流 IO(th)=2.5±0.2A;
2.发挥部分
(1)进一步提高电压调整率,使 SU≤0.2%(IO=2A);
(2)进一步提高负载调整率,使 SI≤0.5%(U2=18V);
(3)进一步提高效率,使≥85%(U2=18V,UO=36V,IO=2A);
(4)排除过流故障后,电源能自动恢复为正常状态;
(5)能对输出电压进行键盘设定和步进调整,步进值 1V,同时具有输出电压、电流的测量和数字显示功能。
(6)其他。
三、说明
(1)DC-DC 变换器不允许使用成品模块,但可使用开关电源控制芯片。
(2)U2可通过交流调压器改变 U1来调整。DC-DC 变换器(含控制电路)只能由UIN端口供电,不得另加辅助电源。
(3)本题中的输出噪声纹波电压是指输出电压中的所有非直流成分,要求用带宽不小于 20MHz 模拟示波器(AC 耦合、扫描速度 20ms/div)测量 UOPP。
(4)本题中电压调整率 SU指 U2在指定范围内变化时,输出电压 UO的变化率;负载调整率 SI指 IO在指定范围内变化时,输出电压 UO的变化率;DC-DC变换器效率=PO/ PIN,其中 PO=UOIO,PIN=UINIIN。
(5)电源在最大输出功率下应能连续安全工作足够长的时间(测试期间,不能出现过热等故障)。
(6)制作时应考虑方便测试,合理设置测试点(参考图 1)。

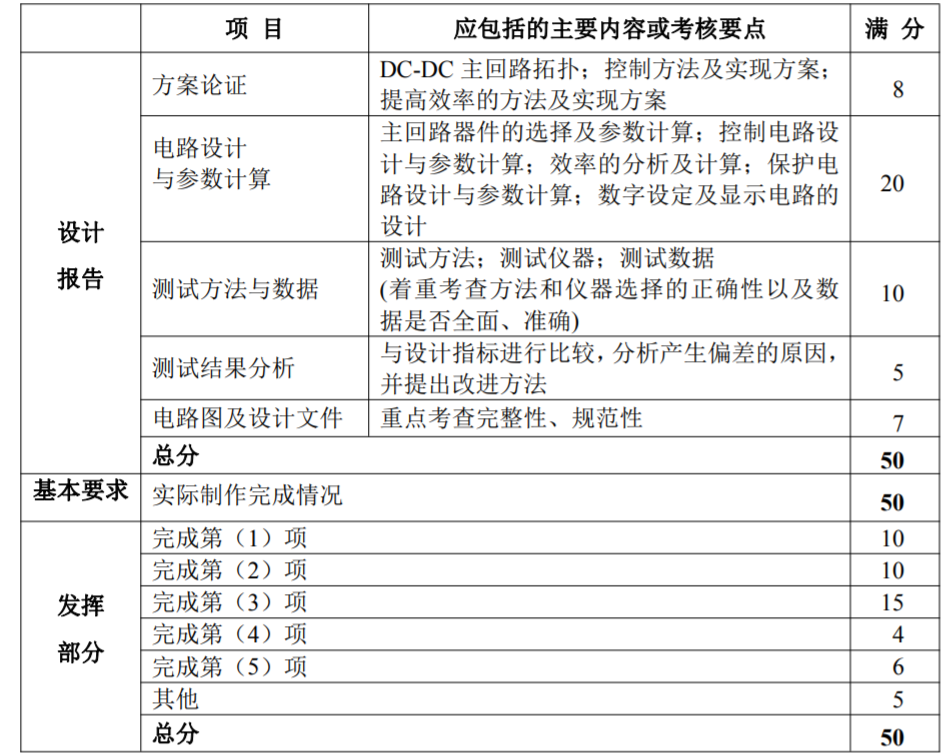

(7)设计报告正文中应包括系统总体框图、核心电路原理图、主要流程图、主要的测试结果。完整的电路原理图、重要的源程序和完整的测试结果用附件给出。
GPT-4o给出的设计方案:
隔离变压器
整流滤波电路
DC-DC变换器
稳压电路分析
滤波电容选择
整流滤波电路
DC-DC变换器电路
整流桥
LM5117 DC-DC变换器
综上所述,完整的电源设计需确保每级电路性能稳定,并能实现高效、低纹波输出。通过合理选择核心元件并进行理论计算验证,确保最终设计方案符合要求。
本题考察的主要知识点:
