GPT-4o给出的设计方案：

一、总体设计

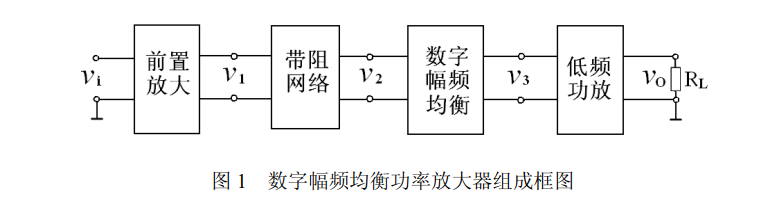

设计一个数字带宽均匀功率放大器，涵盖前置放大、带阻网络、数字带宽均衡、电源放大和低频功放五个模块。此放大器需在20Hz至20kHz的频率范围内，进行信号放大且保持带宽均匀。

二、简单论证

该系统关键在于实现对输入信号的有效放大并保持输出信号的频谱均匀。通过前置放大器进行初步放大，再经过带阻网络确保频率均匀性。数字均衡模块调整频率特性，最后通过低频功放输出到负载，实现20Hz至20kHz带宽范围内的信号放大。

三、重要指标的理论分析

1. 前置放大: 需要实现大于400倍增益（52dB增益）。
2. 带阻网络: 需要在20Hz至20kHz范围内的频率响应变化小于1.5dB，带阻频段在10kHz处衰减不超过10dB。
3. 低频功放: 输出功放能够驱动8Ω的负载，要求输出功率大于5W，且最大失真度在5%左右。

四、电路原理图设计要点

1. 前置放大器:

   • 使用高增益运算放大器（如OPA-X系列），实现大增益。
   • 输入级采用差分放大，尽量减少噪声和干扰。

2. 带阻网络:

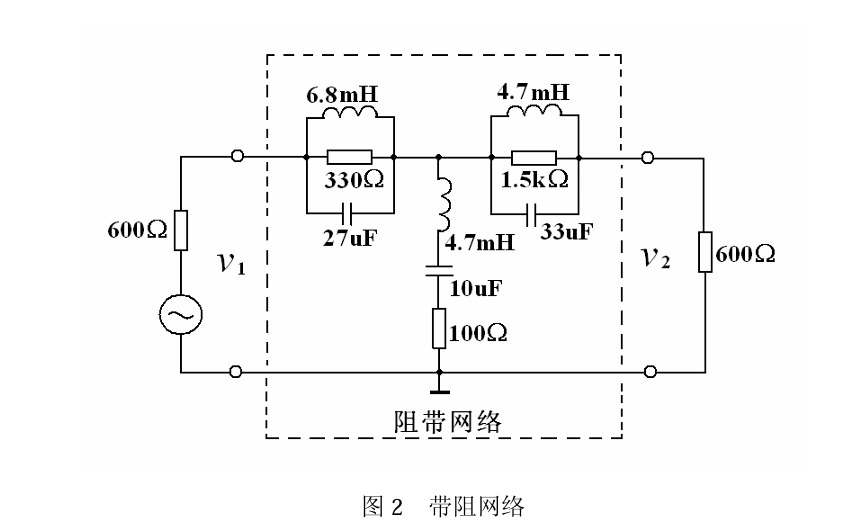

   • 按照图2布局，实现频带均匀特性。
   • 使用高精度电阻和电容，减少容差。
   • 适当加入补偿电路，确保整体频率响应符合设计要求。

3. 数字带宽均衡器:

   • 使用DSP或MCU进行数字处理，采用FFT和滤波算法。
   • 根据输入信号实时计算并调整频率均匀性。

4. 低频功放:

   • 使用功率较大的MOS管（如IRF系列），高效能放大。
   • 增加散热设计，防止长时间工作时的过热。
   • 设计输出级的保护电路，避免过流或短路时对放大器的损坏。

五、核心器件设计要点

1. 高增益运算放大器（OPA-X系列）:

   • 提供高增益，低失真。
   • 具有宽带宽、高输入阻抗和低噪声特性。

2. MOS管（IRF系列）:

   • 高效能管理，大功率、低内阻。
   • 能处理大电流和大功率的输出，适合低频功放使用。

3. DSP或MCU:

   • STM32F103或更高系列，具备浮点运算、FFT等功能。
   • 快速处理能力，支持高频的数据采集和实时运算。

六、MCU重要功能的C代码及介绍

以下是使用DSP或MCU（如STM32F103）实现数字带宽均衡的C代码示例：

#include "stm32f1xx.h"
#include "arm_math.h" // CMSIS-DSP库

#define SAMPLE_FREQUENCY 44100
#define FFT_SIZE 1024

float32_t inputSignal[FFT_SIZE]; // 输入信号缓存
float32_t outputSignal[FFT_SIZE]; // 输出信号缓存
float32_t fftInput[FFT_SIZE * 2]; // FFT输入缓存
float32_t fftOutput[FFT_SIZE]; // FFT输出缓存

// 初始化
void System_Init(void) {
    HAL_Init();
    SystemClock_Config();
    MX_ADC1_Init();
}

// FFT计算
void FFT_Compute(float32_t* input, float32_t* output) {
    arm_rfft_fast_instance_f32 S;
    arm_rfft_fast_init_f32(&S, FFT_SIZE);
    arm_rfft_fast_f32(&S, input, output, 0);
}

// 带宽均衡
void Bandwidth_Equalizer(float32_t* input, float32_t* output) {
    // FFT变换
    FFT_Compute(input, fftOutput);

    // 带宽均衡算法处理
    for (int i = 0; i < FFT_SIZE; i++) {
        // 简单示例：将FFT变换结果的幅度乘以一个常数因子
        fftOutput[i] *= 1.2f;
    }

    // IFFT变换
    arm_rfft_fast_f32(&S, fftOutput, output, 1);
}

int main(void) {
    System_Init();

    while (1) {
        // 从ADC采集输入信号
        HAL_ADC_Start(&hadc1);
        HAL_ADC_PollForConversion(&hadc1, HAL_MAX_DELAY);
        for (int i = 0; i < FFT_SIZE; i++) {
            inputSignal[i] = HAL_ADC_GetValue(&hadc1);
        }

        Bandwidth_Equalizer(inputSignal, outputSignal);

        // 将输出信号经DAC输出，或进行后续处理
        for (int i = 0; i < FFT_SIZE; i++) {
            HAL_DAC_SetValue(&hdac, DAC_CHANNEL_1, DAC_ALIGN_12B_R, (uint16_t)outputSignal[i]);
        }
    }
}

代码介绍

• System_Init: 初始化系统，包括HAL库、ADC初始化及系统时钟配置。
• FFT_Compute: 使用CMSIS-DSP库进行FFT变换，将时间域信号转换为频率域信号。
• Bandwidth_Equalizer: 实现带宽均衡算法，对FFT变换结果进行频率调整，然后通过IFFT还原为时间域信号。
• main函数: 初始化系统，循环采集输入信号进行带宽均衡处理，然后输出均衡后的信号。

通过该设计方案，系统能够高效、稳定地实现20Hz至20kHz范围内的信号放大，并保持输出信号在整个频率范围内的均匀性，从而满足题目提出的要求。

本题考察的主要知识点：

该题目主要考察了以下几个知识点：

1. 信号放大：理解和设计高增益信号放大电路，特别是对输入信号进行多级放大以达到预期的放大倍数。
2. 频率响应：设计带阻网络以调节信号频率响应，确保频带内的均匀性和带阻效果。
3. 数字信号处理：使用数字算法对信号进行带宽均衡处理，实现频谱调整。
4. 功率放大：了解和设计低频功率放大器，使之能有效驱动负载并保持线性度。
5. 电源管理：确保整个系统的电源稳定和高效，特别是在大功耗元件的实际应用中。
6. 电路调试与优化：对电路设计的调试能力，特别是优化电路性能和稳定性。
