GPT-4o给出的设计方案：

一、总体设计

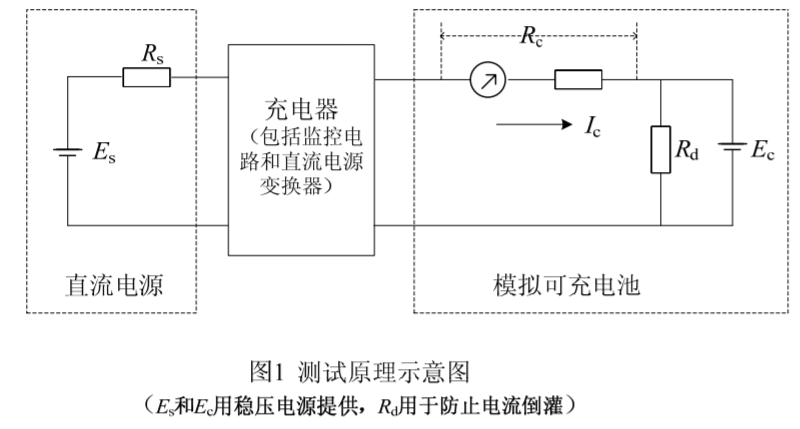

设计一个电能收集充电器，包含电源变换模块和充电控制部分。系统接收电源信号（太阳能、电池等），经过调节转化为适合模拟可充电池的充电电流，并输出到模拟可充电池。设计需考虑最大化电能收集效率及自动切换充电模式，以降低能耗和实现最大化充电效果。

二、简单论证

系统根据输入电压和电源状态智能调节充电电流，确保在不同负载和电压下实现最优的充电效率和效果。在电源不足时自动降低负载，避免过度放电。同时，利用数据采集与显示模块，实时监测电源及电池状态以调整充电参数。

三、重要指标的理论分析

1. 充电电流：在电池电压1.2V~3.6V情况下，充电电流应保持在最大可能值，以保证充电效率。
2. 电压调整范围：输入电压范围4.5V至24V，输出电压范围0至3.6V，保证在各种电源电压下稳定工作。
3. 功耗：切换电源时高效率低功耗，电源适配器和稳压器效率需达到90%以上。
4. 切换时间：电源切换时间需低于5ms，避免电流中断及损失。

四、电路原理图设计要点

1. 电源模块：

   • 输入调节与保护：采用高输入电压范围负载调节器，如LM7805系列稳压器。
   • 宽范围DC-DC转换器：用高效率的降压/升压转换器，如LT1377，实现宽输入电压范围内的稳定电压输出。

2. 充电控制模块：

   • 恒流源电路：使用线性恒流IC，如LM317，提供稳定的充电电流。
   • 自动切换电路：利用MOSFET和电位器等元件，实现输入电源不足时的自动切换和调节。

3. 数据采集模块：

   • 电压、电流检测：电阻分压及运算放大器电路，进行电压和电流的实时监测。
   • MCU数据处理：使用STM32系列单片机，负责数据采集、充电管理和显示控制。

五、核心器件设计要点

1. DC-DC转换器（LT1377）：

   • 高效率宽范围的输入电压适应功能。
   • 输出电压稳定，转换效率高达90%以上。

2. 恒流源IC（LM317）：

   • 稳定输出电流，阻抗调整简单。
   • 适用于大范围输出电压和电流场合。

3. 运算放大器：

   • 用于采集电流和电压信号的高精度放大和滤波。
   • 低噪声及高线性度。

4. MCU（STM32F103系列）：

   • 高速数据处理能力，支持多通道ADC采集和PWM输出。
   • 具备低功耗模式，节省能耗。

六、MCU重要功能的C代码及介绍

以下是STM32F103单片机数据采集与充电控制的C代码示例：

#include "stm32f1xx.h"
#include "adc.h"
#include "usart.h"

// 初始化ADC和USART
void System_Init(void) {
    HAL_Init();
    SystemClock_Config();
    MX_ADC1_Init();
    MX_USART1_UART_Init();
}

// 设置稳压和恒流电路
void Set_Charging_Parameters(uint16_t voltage, uint16_t current) {
    // 设定电压和电流参数函数
    // 通过PWM调整输出电压和电流
    TIM_OC_InitTypeDef sConfigOC;

    htim1.Instance = TIM1;
    htim1.Init.Prescaler = 0;
    htim1.Init.CounterMode = TIM_COUNTERMODE_UP;
    htim1.Init.Period = 65535;
    htim1.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
    HAL_TIM_PWM_Init(&htim1);

    sConfigOC.OCMode = TIM_OCMODE_PWM1;
    sConfigOC.Pulse = voltage;
    sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH;
    sConfigOC.OCNPolarity = TIM_OCNPOLARITY_HIGH;
    sConfigOC.OCFastMode = TIM_OCFAST_DISABLE;
    HAL_TIM_PWM_ConfigChannel(&htim1, &sConfigOC, TIM_CHANNEL_1);

    HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_1);
}

// 采集电源和电池数据
void Data_Collection(void) {
    HAL_ADC_Start(&hadc1);
    HAL_ADC_PollForConversion(&hadc1, HAL_MAX_DELAY);
    uint32_t voltage = HAL_ADC_GetValue(&hadc1);

    HAL_ADC_Start(&hadc1);
    HAL_ADC_PollForConversion(&hadc1, HAL_MAX_DELAY);
    uint32_t current = HAL_ADC_GetValue(&hadc1);

    char buffer[100];
    sprintf(buffer, "Voltage: %lu, Current: %lu\r\n", voltage, current);
    HAL_UART_Transmit(&huart1, (uint8_t *)buffer, strlen(buffer), HAL_MAX_DELAY);
}

// 系统初始化和主循环
int main(void) {
    System_Init();
    uint16_t voltage = 0;
    uint16_t current = 0;

    while (1) {
        Data_Collection();
        Set_Charging_Parameters(voltage, current);
        HAL_Delay(1000); // 延迟1秒
    }
}

void SystemClock_Config(void) {
    // 系统时钟配置
}

代码介绍

• System_Init：初始化系统，包括HAL库的初始化，ADC和USART的初始化。
• Set_Charging_Parameters：通过PWM方式设置输出电压和电流，控制充电参数。
• Data_Collection：循环采集电压和电流数据，并通过串口发送。
• main函数：初始化系统，进入数据采集和充电参数设置的主循环。
• SystemClock_Config：配置系统时钟，确保各外设正常工作。

通过这个设计方案，系统能够有效地采集并监控电池电压和电流，同时调节充电电流，确保高效、稳定、安全地进行电池充电。

本题考察的主要知识点：

该题目考察学生在电子电路设计与实现方面的综合能力，具体包括以下几个方面：

1. 电能收集与转换技术：掌握从不同电源（如太阳能、电池等）收集并转换电能的技术，并能够设计高效的电源变换电路。
2. 充电控制技术：理解并实现恒流充电、电压检测和自动切换电路，确保在各种电源条件下进行稳定且高效的充电。
3. 测量与监控：利用传感器和MCU采集电压、电流等关键参数，实时监控充电状态，并能通过数据处理算法实现智能调整。
4. 器件选型与优化：学习选择合适的电子元器件，如DC-DC转换器、稳压IC、恒流源IC等，实现电路的高效率和稳定性。
5. 模拟与数字电路设计：具备设计复杂的模拟和数字电路的能力，包括信号调理电路、通信电路和数据处理电路。
6. 系统集成与调试：理解整体系统的工作原理，能够将各个模块集成起来，并通过调试验证系统功能。
