GPT-4o给出的设计方案：

一、总体设计

设计一个宽带直流放大器及相应的直流稳压电源。该系统包括以下主要模块：

1. 信号输入模块: 接收输入信号，范围在0~40dB。
2. 宽带直流放大器: 放大输入信号，具有高增益和宽频带特性。
3. 直流稳压电源: 提供稳定的直流电压供给放大器。
4. 滤波器模块: 滤除噪声，保持信号的纯净。

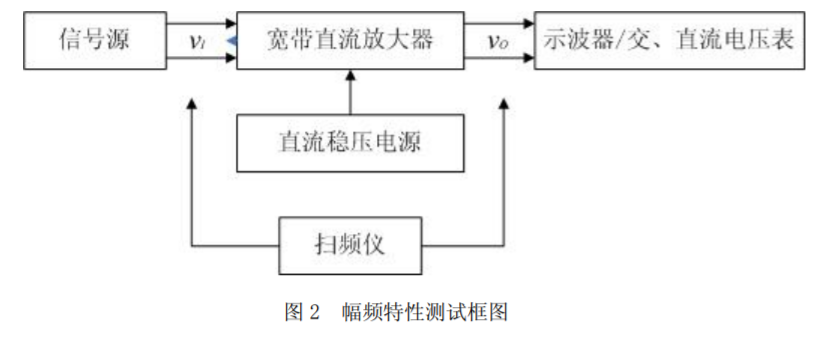

5. 示波器/交流、直流电压表: 用于检测输出信号和监测增益、频率响应等参数。

二、简单论证

设计一个增益高于40dB的宽带直流放大器，可以处理输入电压有效值小于20mV的信号，保持3dB带宽在带0～5MHz范围内；0~4MHz范围内增益波动小于1dB，确保放大信号的线性和精确度。滤波模块用于减少噪声，保持信号质量。

三、重要指标的理论分析

1. 电压增益: 增益应大于40dB，实现对微弱信号的有效放大。

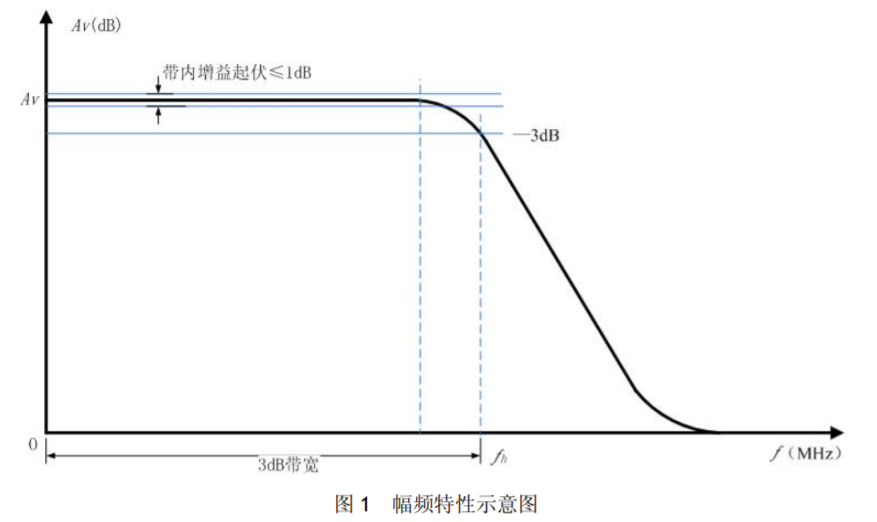

2. 带宽: 0～4MHz通频带内增益起伏≤1dB<3dB通频带0～5MHz。
3. 输入电压范围: 处理有效值小于20mV的输入信号，满足高敏感度要求。
4. 稳压: 直流稳压电源需保持电压稳定，波动范围在±2%以内，确保放大器稳定工作。

四、电路原理图设计要点

1. 信号输入模块:

   • 设计阻抗匹配电路，保证最小信号损失。
   • 输入端增加滤波电容，去除噪声。

2. 放大器电路:

   • 选择高增益运算放大器（如AD797）。
   • 设计多级放大电路，采用反馈稳定增益。
   • 放大器输出增加滤波，提高信号纯净度。

3. 直流稳压电源:

   • 使用三端稳压IC（如LM7805或LM317），提供稳定直流电压。
   • 增加滤波电容，减少电源纹波。
   • 电源防护电路，避免输入过压或短路损坏。

4. 滤波器模块:

   • 采用高通和低通滤波器组合，确保特定频率范围内信号不失真。

五、核心器件设计要点

1. 运算放大器（AD797）：

   • 高增益、低噪声、高线性度，适用于高精度信号放大。
   • 带宽足够宽，满足频率响应要求。

2. 稳压IC（如LM7805或LM317）：

   • 输出电压稳定，负载调整率好。
   • 具有过温保护功能，确保安全运行。

六、MCU重要功能的C代码及介绍

以下是使用MCU（如STM32F103）监测放大器输出信号和电压稳定性的重要功能代码片段及介绍：

#include "stm32f1xx.h"

ADC_HandleTypeDef hadc1;
TIM_HandleTypeDef htim1;
UART_HandleTypeDef huart1;

void SystemClock_Config(void);
void MX_GPIO_Init(void);
void MX_ADC1_Init(void);
void MX_TIM1_Init(void);
void MX_USART1_UART_Init(void);

int main(void) {
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    MX_ADC1_Init();
    MX_TIM1_Init();
    MX_USART1_UART_Init();

    HAL_TIM_Base_Start(&htim1);
    HAL_ADC_Start(&hadc1);

    uint32_t adcValue = 0;
    char buffer[50];

    while (1) {
        HAL_ADC_PollForConversion(&hadc1, HAL_MAX_DELAY);
        adcValue = HAL_ADC_GetValue(&hadc1);
        float voltage = ((float)adcValue / 4095) * 3.3;
        snprintf(buffer, sizeof(buffer), "Voltage: %.2f V\r\n", voltage);
        HAL_UART_Transmit(&huart1, (uint8_t*)buffer, strlen(buffer), HAL_MAX_DELAY);
        HAL_Delay(1000);
    }
}

void SystemClock_Config(void) {
    // 系统时钟配置代码
}

void MX_GPIO_Init(void) {
    // GPIO初始化配置
}

void MX_ADC1_Init(void) {
    ADC_ChannelConfTypeDef sConfig = {0};

    hadc1.Instance = ADC1;
    hadc1.Init.ScanConvMode = ADC_SCAN_DISABLE;
    hadc1.Init.ContinuousConvMode = ENABLE;
    hadc1.Init.DiscontinuousConvMode = DISABLE;
    hadc1.Init.ExternalTrigConv = ADC_SOFTWARE_START;
    hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT;
    hadc1.Init.NbrOfConversion = 1;
    if (HAL_ADC_Init(&hadc1) != HAL_OK) {
        Error_Handler();
    }

    sConfig.Channel = ADC_CHANNEL_0;
    sConfig.Rank = ADC_REGULAR_RANK_1;
    sConfig.SamplingTime = ADC_SAMPLETIME_7CYCLES_5;
    if (HAL_ADC_ConfigChannel(&hadc1, &sConfig) != HAL_OK) {
        Error_Handler();
    }
}

void MX_TIM1_Init(void) {
    TIM_ClockConfigTypeDef sClockSourceConfig = {0};
    TIM_MasterConfigTypeDef sMasterConfig = {0};

    htim1.Instance = TIM1;
    htim1.Init.Prescaler = 7999;
    htim1.Init.CounterMode = TIM_COUNTERMODE_UP;
    htim1.Init.Period = 9999;
    htim1.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
    htim1.Init.RepetitionCounter = 0;
    if (HAL_TIM_Base_Init(&htim1) != HAL_OK) {
        Error_Handler();
    }

    sClockSourceConfig.ClockSource = TIM_CLOCKSOURCE_INTERNAL;
    if (HAL_TIM_ConfigClockSource(&htim1, &sClockSourceConfig) != HAL_OK) {
        Error_Handler();
    }
    sMasterConfig.MasterOutputTrigger = TIM_TRGO_RESET;
    sMasterConfig.MasterSlaveMode = TIM_MASTERSLAVEMODE_DISABLE;
    if (HAL_TIMEx_MasterConfigSynchronization(&htim1, &sMasterConfig) != HAL_OK) {
        Error_Handler();
    }
}

void MX_USART1_UART_Init(void) {
    huart1.Instance = USART1;
    huart1.Init.BaudRate = 115200;
    huart1.Init.WordLength = UART_WORDLENGTH_8B;
    huart1.Init.StopBits = UART_STOPBITS_1;
    huart1.Init.Parity = UART_PARITY_NONE;
    huart1.Init.Mode = UART_MODE_TX_RX;
    huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;
    huart1.Init.OverSampling = UART_OVERSAMPLING_16;
    if (HAL_UART_Init(&huart1) != HAL_OK) {
        Error_Handler();
    }
}

void Error_Handler(void) {
    while (1) {
        // 错误处理代码
    }
}

通过上述设计方案和实现代码，可有效满足题目提出的系统要求，实现宽带直流放大和稳压功能。

本题考察的主要知识点：

1. 电压增益：要求电压增益≥40dB，并且输入电压有效值不小于20mV。
2. 频率响应：宽带范围在0~5MHz，0~4MHz 内增益波动<1dB，超出范围内 3dB 带宽。
3. 稳定性：设计的放大器应具有较小的波动和高稳定性。
4. 线性度：放大器输出信号应保持正弦波形无失真。
5. 输入输出阻抗：匹配输入、输出阻抗，负载电阻为(50±2)欧姆。
6. 直流稳压源设计：确保放大器供电稳定，直流电压波动小于2%。
7. 测试方法：使用示波器和直流电压表测试输出信号的增益和频率响应。
