GPT-4o给出的设计方案：

一、总体设计

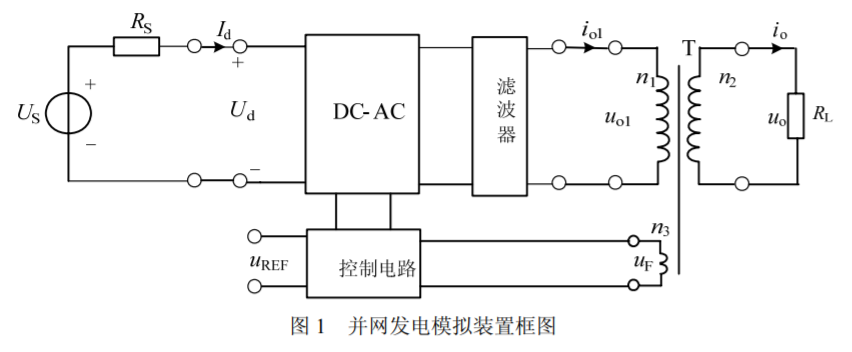

设计一个光伏并网发电模拟装置，以模拟光伏电池的功率输出和并网特性。系统结构包括以下模块：

1. 输入模块: 光伏电池与电阻Rs相连，电压Us为60V。电池电压和电流通过DC-AC逆变器进行转换。
2. 控制电路: 实现最大功率点跟踪（MPPT）和频率调速控制，以达到最大功率输出和同期并网的功能。
3. 过滤器: 用以滤除转换过程中产生的谐波和噪声，保证输出信号的纯净。
4. 变压器: 通过变压器（T）调整输出电压和电流，并确保负载电阻范围在30Ω到36Ω之间。

二、简单论证

1. 最大功率点跟踪（MPPT）: 控制电路根据电阻电压控制光伏电池输出，以实现最大功率输出。
2. 同步控制: 保证输出电流(i_d)的相位和幅值与参考信号(u_REF)精确对齐，实现高效率转换。
3. 效率与谐波控制: 确保DC-AC转换效率大于80%，并调整输出电流谐波失真度THD小于1%。

三、重要指标的理论分析

1. 转换效率: DC-AC转换效率应大于80%，确保光伏电池的能量有效利用。
2. 谐波失真度（THD）: 输出电流谐波失真度THD应小于1%，以保证输出信号的纯净。
3. 动态响应时间: 电流和电压的动态电压和电流的响应时间应小于1秒，以实现快速响应。

四、电路原理图设计要点

1. 输入电路:

   • 光伏电池和电阻Rs并联，以保证电压稳定。
   • 捕捉电压Us进行后续处理。

2. DC-AC逆变器电路:

   • 使用IGBT或MOSFET作为开关器件。
   • 基于SPWM（正弦脉宽调制）的控制方式生成高质量的交流信号。

3. 控制电路:

   • 搭建基于MCU或DSP（如TI的TMS320系列）的控制电路。
   • 实现MPPT算法以获取最大功率输出，并与u_REF同步。

4. 过滤与变压器电路:

   • LC或LCL型滤波器，滤除高频谐波。
   • 变压器用于电压和电流的调节，确保输出满足负载要求。

五、核心器件设计要点

1. IGBT/MOSFET逆变器:

   • 高频开关设备低损耗和高效率。
   • 良好的热管理以确保稳定运行。

2. MCU/DSP（如TI TMS320系列）:

   • 主频高，处理能力强。
   • 集成多通道ADC，采样速度快。

3. 滤波电容与电感:

   • 高Q值电感和低等效串联电阻（ESR）电容。
   • 确保滤波效果。

六、MCU重要功能的C代码及介绍

以下是控制电路中MPPT和同步控制的C代码示例及介绍：

#include "stm32f4xx.h"

// 定义ADC通道和电机控制引脚
#define PV_VOLTAGE_CHANNEL ADC_CHANNEL_0
#define PV_CURRENT_CHANNEL ADC_CHANNEL_1
#define REF_VOLTAGE_CHANNEL ADC_CHANNEL_2
#define INVERTER_PWM_GPIO GPIO_PIN_0
#define INVERTER_PWM_PORT GPIOA

ADC_HandleTypeDef hadc;
TIM_HandleTypeDef htim;

// 最大功率点跟踪算法（MPPT）
void MPPT_Update(void) {
    static float previous_voltage = 0;
    static float previous_power = 0;
    float current_voltage, current_current, current_power;
    float delta_v, delta_p;

    // 采集当前光伏电压和电流
    current_voltage = Read_ADC(PV_VOLTAGE_CHANNEL);
    current_current = Read_ADC(PV_CURRENT_CHANNEL);
    current_power = current_voltage * current_current;

    // 定义控制增量
    delta_v = current_voltage - previous_voltage;
    delta_p = current_power - previous_power;

    // 判断增量变化并调节PWM占空比
    if(delta_p > 0) {
        if(delta_v > 0) {
            Increase_DutyCycle();
        } else {
            Decrease_DutyCycle();
        }
    } else {
        if(delta_v > 0) {
            Decrease_DutyCycle();
        } else {
            Increase_DutyCycle();
        }
    }

    // 更新前一电压和功率值
    previous_voltage = current_voltage;
    previous_power = current_power;
}

// 读取ADC函数
float Read_ADC(uint32_t channel) {
    ADC_ChannelConfTypeDef sConfig = {0};
    sConfig.Channel = channel;
    sConfig.Rank = ADC_REGULAR_RANK_1;
    HAL_ADC_ConfigChannel(&hadc, &sConfig);
    HAL_ADC_Start(&hadc);
    HAL_ADC_PollForConversion(&hadc, HAL_MAX_DELAY);
    return HAL_ADC_GetValue(&hadc);
}

// 调节PWM占空比函数
void Increase_DutyCycle(void) {
    __HAL_TIM_SET_COMPARE(&htim, TIM_CHANNEL_1, __HAL_TIM_GET_COMPARE(&htim, TIM_CHANNEL_1) + 1);
}

void Decrease_DutyCycle(void) {
    __HAL_TIM_SET_COMPARE(&htim, TIM_CHANNEL_1, __HAL_TIM_GET_COMPARE(&htim, TIM_CHANNEL_1) - 1);
}

// 初始化ADC
void ADC_Init(void) {
    // ADC配置代码
}

// 初始化定时器
void TIM_Init(void) {
    // 定时器和PWM信号配置代码
}

int main(void) {
    HAL_Init();
    SystemClock_Config();
    ADC_Init();
    TIM_Init();

    while(1) {
        MPPT_Update();
        HAL_Delay(100);
    }
}

void SystemClock_Config(void) {
    // 系统时钟配置代码
}

代码介绍

1. MPPT_Update: 实现最大功率点跟踪算法，根据电压和功率的变化决定增减PWM占空比。
2. Read_ADC: 读取特定通道的ADC值，用于获取当前的电压和电流信号。
3. Increase_DutyCycle和Decrease_DutyCycle: 增加和减少逆变器的PWM信号占空比，控制光伏电池的输出功率。
4. ADC_Init和TIM_Init: 初始化ADC和定时器，配置ADC转换通道以及PWM信号的定时器。

这个设计确保系统高效运行，能够精确实现光伏电池的最大功率点跟踪，并利用逆变器将光伏电池的直流输出转换为交流，并网输出。

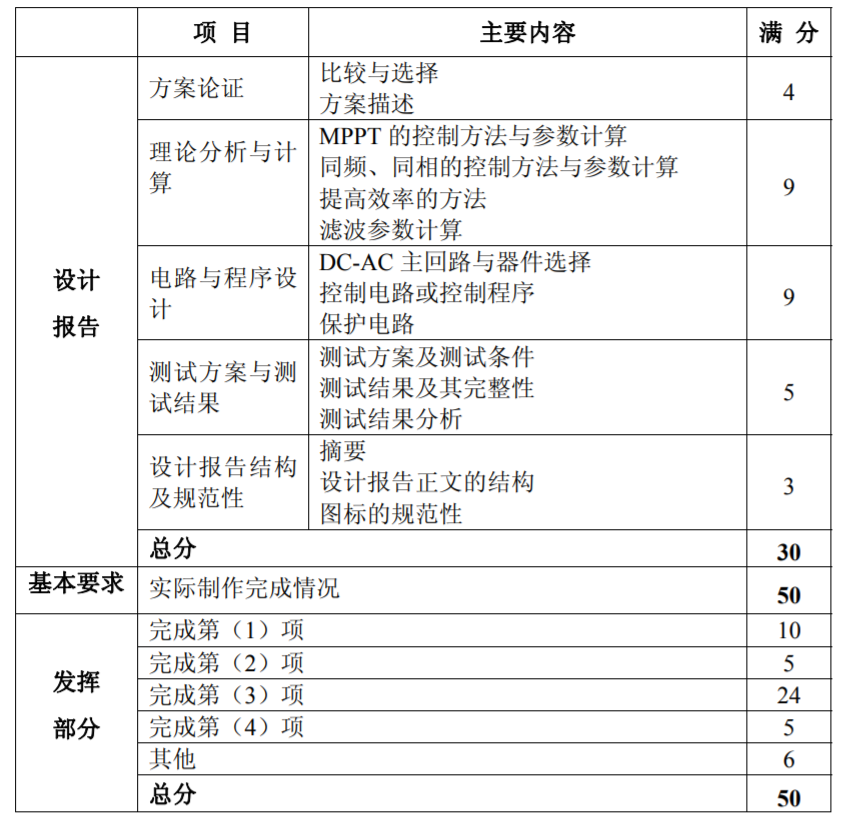

本题考察的主要知识点：

1. 光伏发电与电力电子技术：考察光伏发电系统的原理和应用，包括光伏电池的特性、最大功率点跟踪（MPPT）算法的实现以及效率优化。
2. DC-AC逆变器技术：考察直流电转换为交流电的技术方法，包括逆变电路的设计与优化，谐波控制等。
3. 控制电路设计：考察控制系统的设计，包括参考信号生成、反馈调节控制、基于MCU的实时控制等。
4. 电路设计与实现：考察电路设计的基本方法和技巧，包括元件选择、电路连接、滤波和保护电路的设计等。
5. 调试与优化：考察系统调试的方法及技巧，包括参数调整、效率优化和误差分析。
