GPT-4o给出的设计方案：

一、总体设计

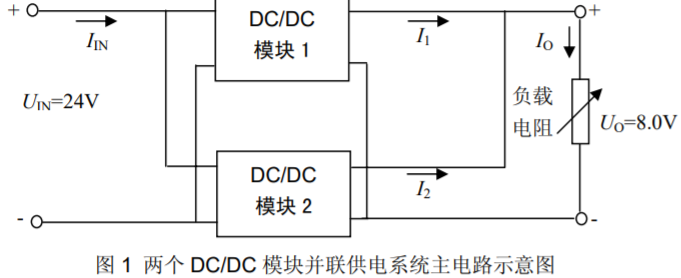

设计一个由两个DC/DC转换模块并联构成的供电系统，输入电压为24V，输出电压为8V。其中每个DC/DC模块的输出电流能够自动分配，以确保总输出电流稳定。在设计中，确保输出电压和电流的稳定以及模块间负载的均匀分配。

二、简单论证

1. 电源部分：

   • 使用DC/DC转换模块对24V输入电压进行降压，确保输出电压为8V。
   • 在负载电流变化时，通过反馈机制调整输出电流，确保多个模块均匀分配负载电流。

2. 控制部分：

   • 每个DC/DC模块内部含有电流检测和反馈电路，确保输出电流自动调整。
   • 使用均流电路，确保每个DC/DC模块按比例分配输出电流。

三、重要指标的理论分析

1. 电压输出范围：输出电压必须保持在8±0.4V范围内。
2. 电流分配精度：每个模块的输出电流相对误差不超过5%。
3. 效率：系统效率需达到60%以上。
4. 负载调节率：在负载调整时，输出电压保持在8±0.4V。
5. 动态响应：系统应能快速响应负载电流的大范围变化，保持输出稳定。

四、最重要的电路原理图设计要点

1. DC/DC转换模块：

   • 输入电压：24V
   • 输出电压：8V
   • 输出功率：8W（每个模块）
   • 含有电流检测和反馈控制电路

2. 均流电路：

   • 使用运算放大器（如OP07）和精密电阻进行电流检测和调整。
   • 两个DC/DC模块的输出电流反馈至均流电路，通过对比调整输出电流，确保负载均匀分配。

五、核心器件设计要点

1. DC/DC转换模块（如LM5155）：

   • 高转换效率（90%以上），输出电流稳定。
   • 内置电流检测和反馈电路，确保输出电压和电流的稳定。

2. 运算放大器（如OP07）：

   • 高精度运算放大，用于电流检测和均流控制。

3. 精密电阻：

   • 用于电流检测，并将检测信号反馈给运算放大器进行调节。

Verilog代码示例（涉及FPGA）

若需要使用FPGA进行进一步的控制和调整，以下为一个简单的Verilog结构代码示例，用于电流检测和反馈控制。

module current_control(
    input wire clk,
    input wire rst,
    input wire [9:0] current1, // 输入电流1
    input wire [9:0] current2, // 输入电流2
    output reg [9:0] adjust1,  // 调整电流1
    output reg [9:0] adjust2   // 调整电流2
);

reg [9:0] error;
reg [9:0] current_avg;

always @(posedge clk or posedge rst) begin
    if (rst) begin
        adjust1 <= 10'd0;
        adjust2 <= 10'd0;
    end else begin
        current_avg <= (current1 + current2) / 2;
        error <= current1 - current_avg;
        adjust1 <= current1 - error;
        adjust2 <= current2 + error;
    end
end

endmodule

通过上述设计，确保了两个DC/DC模块并联供电的系统能够稳定输出8V，并且能够在负载变化时均衡分配电流，满足系统的设计要求。

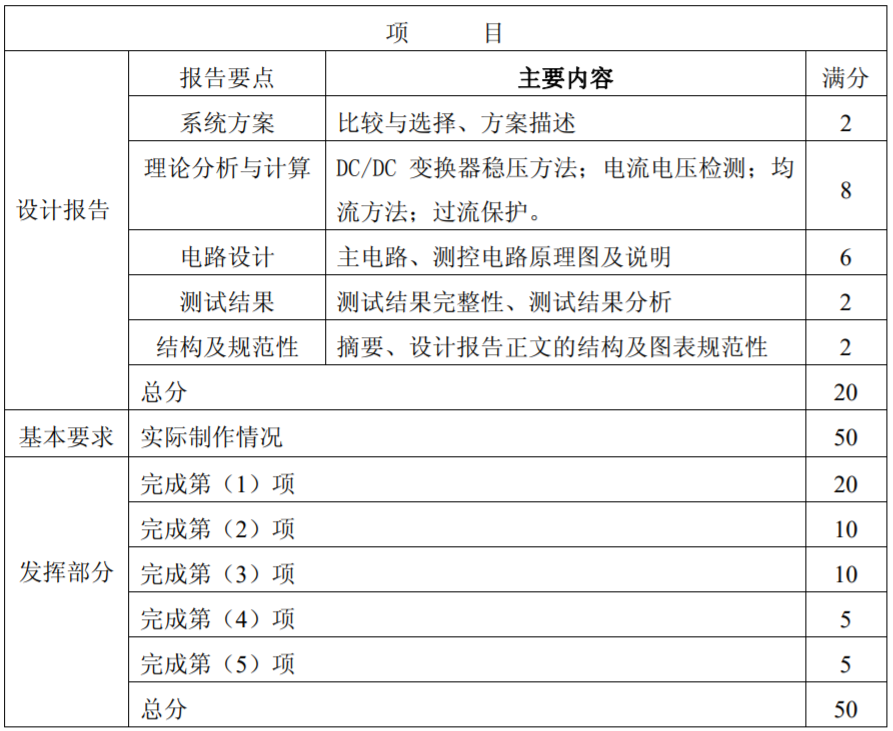

本题考察的主要知识点：

1. DC/DC转换技术：理解并设计直流-直流转换电路，包括选择合适的拓扑结构（降压、升压或降压-升压拓扑）以及确保高效率。
2. 并联电源系统：设计并理解多个DC/DC转换器并联工作的原理，确保多个转换器能够均匀分配负载电流。
3. 电流检测与控制：使用电流检测电阻与运算放大器等器件，实现对电流的实时检测和调整。
4. 电压调节与负载调节：确保输出电压稳定，并在不同负载条件下进行调节，保持输出电压在规定范围内。
5. 功率管理与调度：理解整体系统的功率管理，包括输入功率与输出功率的协调与分配，以确保系统效率。
6. 反馈控制机制：设计和理解反馈控制电路，以确保输出电流和电压的稳定。
