任务名称
2013年_A题:单相 AC-DC 变换电路
任务要求
难度

一、任务

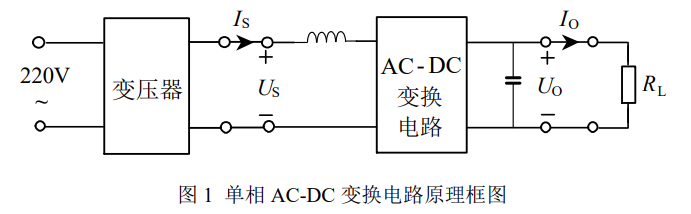

设计并制作如图 1 所示的单相 AC-DC 变换电路。输出直流电压稳定在 36V,输出电流额定值为 2A。

二、要求
1. 基本要求
(1)在输入交流电压 Us=24V、输出直流电流 Io=2A 条件下,使输出直流电压Uo=36V±0.1V。
(2)当 Us=24V,Io在 0.2A~2.0A 范围内变化时,负载调整率 SI ≤ 0.5%。
(3)当 Io=2A,Us 在 20V~30V 范围内变化时,电压调整率 SU ≤ 0.5%。
(4)设计并制作功率因数测量电路,实现 AC-DC 变换电路输入侧功率因数的测量,测量误差绝对值不大于 0.03。
(5)具有输出过流保护功能,动作电流为 2.5A±0.2A。

2. 发挥部分
(1)实现功率因数校正,在 Us=24V,Io=2A,Uo=36V 条件下,使 AC-DC 变换电路交流输入侧功率因数不低于 0.98。
(2)在 Us=24V,Io=2A,Uo=36V 条件下,使 AC-DC 变换电路效率不低于 95%。
(3)能够根据设定自动调整功率因数,功率因数调整范围不小于 0.80~1.00,稳态误差绝对值不大于 0.03。
(4)其他。

三、说明

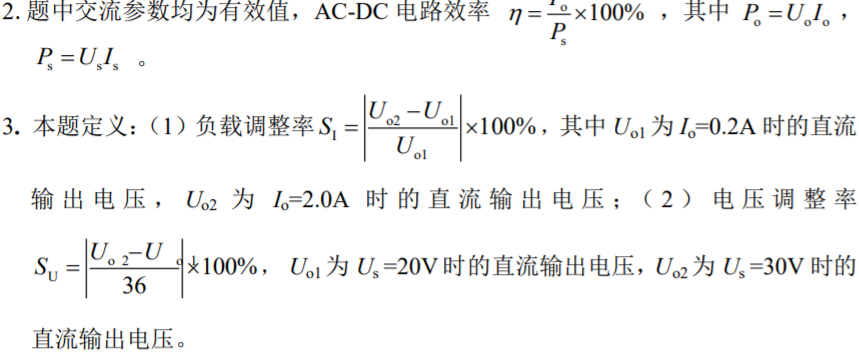

1. 图 1 中的变压器由自耦变压器和隔离变压器构成。

4. 交流功率和功率因数测量可采用数字式电参数测量仪。
5. 辅助电源由 220V 工频供电,可购买电源模块(亦可自制),作为作品的组成部
分。测试时,不再另行提供稳压电源。
6. 制作时须考虑测试方便,合理设置测试点,参考图 1。

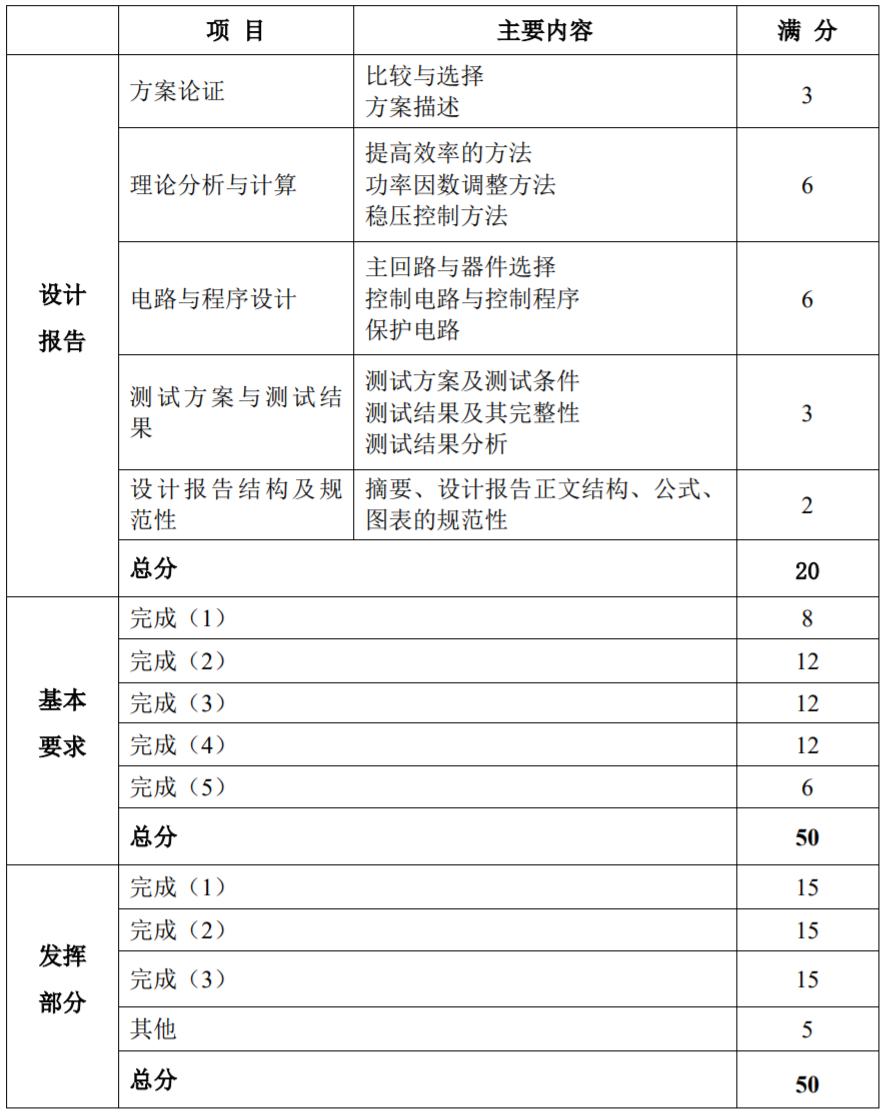

评审标准

参考答案

GPT-4o给出的设计方案:


一、设计方案

本设计的目标是制作一个单相AC-DC变换电路,输出电压稳定在36V,最大输出电流2A。以下是详细设计方案。

二、方案论证

  1. 整流与滤波

    • 使用全桥整流器将变压器的交流电转换为直流电。
    • 添加滤波电容以平滑整流后的波形,减少纹波。
  2. 电压调节与稳定

    • 使用线性稳压器或者开关稳压器来稳定输出电压。
    • 引入一个反馈控制回路来调节输出电压,确保在负载变化时也能维持稳定。
  3. 保护电路

    • 加入过流保护和过压保护电路以防止设备损坏。
  4. 散热设计

    • 对于线性稳压器,需要考虑散热器的设计;对于开关稳压器,建议使用效率更高的器件并配备必要的散热措施。

三、重要指标的理论分析

  1. 电压调节率(S_U)

    SU = ΔUo/Uo×100%

    需要满足在U_s变化及负载变化条件下电压调节率保持在0.5%以内。

  2. 效率(η)

    η= Po/Ps×100%

    其中,Po = Uo · Io ) 表示输出功率,( P_s ) 表示输入功率。需确保AC-DC变换效率不低于95%。

  3. 功率因数(PF)

    PF = Pactive/Papparent

    需保证功率因数不低于0.98。

四、电路原理图设计要点

  1. 整流电路

    • 采用全桥整流电路,四个二极管配置成桥式结构。
  2. 滤波器

    • 选择合适的电容与电感并联或串联进行滤波,减小输出纹波,提升电源质量。
  3. 稳压电路

    • 采用稳压芯片(如LM317/LM338等可调稳压芯片)或者开关稳压芯片(如DC-DC降压芯片LM2596)。
    • 利用反馈电路与分压电阻调整输出电压,确保输出稳定性。

五、核心器件设计要点

  1. 全桥整流器

    • 选用四个耐高压、大电流的整流二极管,如1N5408。
  2. 滤波电容

    • 选用高频低阻抗电解电容,额定电压应高于最大输入电压,容量为 1000 μF 以上。
  3. 电压稳压器

    • 线性稳压器如LM317,LM338 或者采用效率更高的DC-DC 转换器如 LM2596。考虑输出负载电流,选择合适的散热装置。

重要功能的C代码(使用MCU)

假设我们使用MCU来进行电压反馈调节,以下是简化的C代码示例:

#include <avr/io.h>
#include <util/delay.h>

#define REF_V 36       // 参考电压值
#define SENSOR_PIN ADC0 // 电压传感器引脚
#define PWM_PIN PB1     // PWM模拟输出引脚

void setup() {
    // 初始化ADC
    ADMUX = (1 << REFS0); // AVcc 作为参考电压
    ADCSRA = (1 << ADEN) | (1 << ADPS2) | (1 << ADPS1); // 启用ADC,分频因子 = 64

    // 初始化PWM
    TCCR1A = (1 << COM1A1) | (1 << WGM11); // 非反相模式
    TCCR1B = (1 << WGM13) | (1 << WGM12) | (1 << CS11); // 快速PWM,分频因子 = 8
    ICR1 = 39999; // 50Hz PWM频率
    DDRB |= (1 << DDB1); // 将PB1设为输出
}

uint16_t readADC(uint8_t channel) {
    ADMUX = (ADMUX & 0xF0) | (channel & 0x0F);
    ADCSRA |= (1 << ADSC);
    while (ADCSRA & (1 << ADSC));
    return ADC;
}

void setPWM(uint8_t dutyCycle) {
    OCR1A = dutyCycle * 39999 / 255;
}

int main(void) {
    setup();

    uint16_t adcValue;
    uint8_t pwmValue;

    while (1) {
        adcValue = readADC(SENSOR_PIN);

        // 简单的比例控制算法
        pwmValue = (adcValue > REF_V) ? (adcValue - REF_V) : (REF_V - adcValue);
        setPWM(pwmValue);

        _delay_ms(10);
    }

本题考察的知识点:

本题主要考察的是单相AC-DC变换电路的设计与实现,涉及以下知识点:

  1. 基本电力电子电路

    • 整流电路:包含全桥整流等基本整流电路设计。
    • 滤波电路:使用电容、电感进行滤波,减少直流输出电压的纹波。
  2. 电压调节与稳压电路

    • 稳压芯片的选择与使用。
    • 输出电压调节技术,确保输出稳定。
  3. 电路保护机制

    • 过流、过压保护电路设计,防止过载情况下损坏电阻。
  4. 功率因数与效率

    • 功率因数校正,提高电源转换效率。
    • 总效率分析,确保转换效率不低于95%。
  5. 理论与设计参数

    • 根据输入输出参数进行理论计算和参数选定。
    • 反馈控制与调节策略。
  6. 编程与控制

    • 使用MCU或FPGA进行电压反馈控制,确保输出电压稳定。
