GPT-4o给出的设计方案：

1. 概述

设计一个增益可控射频放大器，满足以下要求：电压增益调节范围为40dB及以上；特定频率范围内增益波动小于2dB；增益步进控制精度为4dB；并且在射频范围内工作稳定。

2. 硬件结构

1. 核心放大电路

   • 使用高频放大器芯片，如HMC994或ADL5610，满足频率范围和增益需求。
   • 增益控制通过可变增益放大器（VGA），如AD8367实现。

2. 增益调节模块

   • 控制增益步进的数字电位计，如AD5270，通过微控制器（如STM32）输出数字信号调节。
   • 增益显示使用数码管或LCD模块进行显示。

3. 输入输出接口

   • 输入阻抗50Ω，接口使用SMA连接器，保证连接稳定。
   • 输出阻抗同为50Ω，接口同样使用SMA连接器。

4. 电源模块

   • 采用12V单电源供电，DC-DC降压模块提供内部所需低电压（如5V，3.3V）。

3. 操作模式

1. 增益控制

   • 微控制器通过旋钮或按键输入，实现对数字电位计的调节，调节VGA的增益。
   • 增益在12dB到40dB范围内，以4dB为步进调节。

2. 增益显示

   • LCD或数码管实时显示当前增益值，便于调节和测试。

4. 关键元件选型和电路设计

1. 放大器设计：

   • 使用HMC994芯片设计放大电路，具体电路参照其数据手册，确保匹配输入输出阻抗。
   • 电路中加入滤波器，减少信号噪声影响。

2. 控制电路设计：

   • 微控制器通过I2C或SPI接口控制数字电位计AD5270，调节VGA增益。
   • 编写控制程序，实现增益调节和显示。

#include <Wire.h>  // I2C库
#define I2C_ADDR 0x2C // AD5270地址

void setup() {
  Wire.begin();
  Serial.begin(9600);
}

void loop() {
  uint8_t gain_setting = 0x20;  // 16个步进，4dB/步
  writeGainSetting(gain_setting);
  displayGain(gain_setting); // 显示当前增益
  delay(1000); // 延时1秒
}

void writeGainSetting(uint8_t setting) {
  Wire.beginTransmission(I2C_ADDR);
  Wire.write(setting);
  Wire.endTransmission();
}

void displayGain(uint8_t setting) {
  Serial.print("Current Gain Setting: ");
  Serial.println(setting * 4); // 假设每步4dB
}

5. 调试与验证

1. 调试：

   • 初步搭建电路后，在实验室通过频谱仪测量放大器的频率响应曲线。
   • 调节数字电位计，验证增益的线性变化和步进精度。

2. 验证：

   • 测试频率范围内增益波动控制在2dB以内。
   • 在60MHz到130MHz频率下，测试-3dB通频带，确保符合要求。
   • 测试输入信号有效值Vi≤20mV范围内的增益效果。

该设计方案确保增益可控射频放大器能够在所需频率范围内工作稳定，同时实现增益精确调节，满足电气和性能要求。

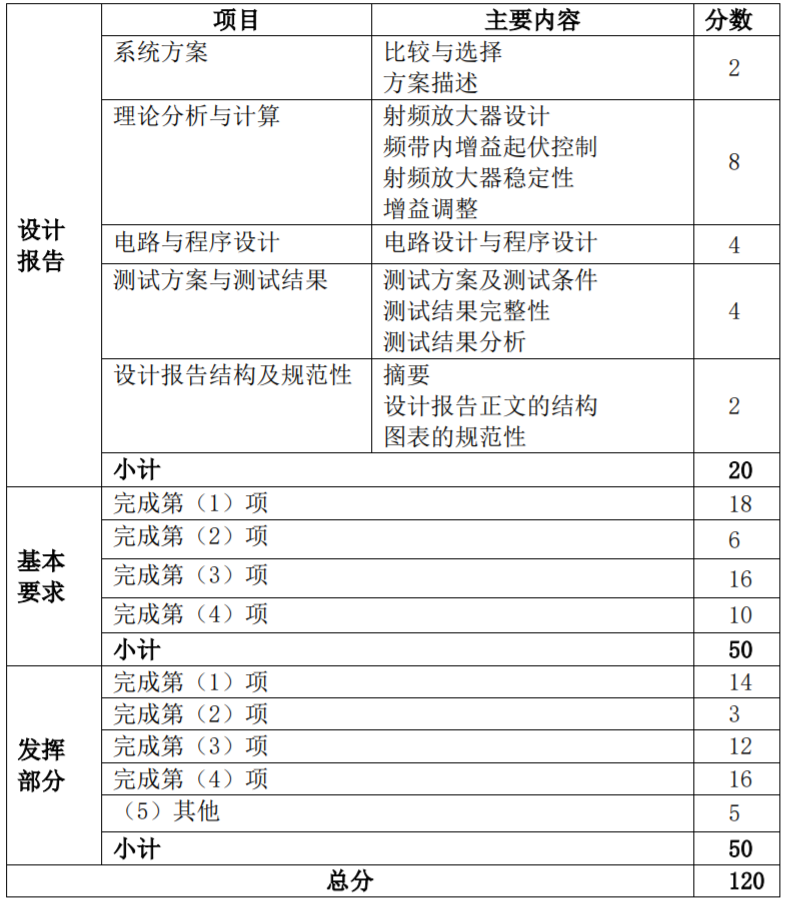

本题目考察的主要知识要点：

1. 射频电路设计：理解高频放大器的工作原理，选择合适的射频放大器芯片（如HMC994或ADL5610），设计匹配输入输出阻抗的电路以及滤波网络，降低信号噪声。
2. 增益控制技术：掌握可变增益放大器（VGA）的使用，通过数字电位计（如AD5270）进行精确的步进增益控制，编写微控制器代码实现I2C或SPI通信。
3. 频率响应和增益测量：熟悉使用频谱仪测量放大器的频率响应曲线，在指定频率范围内测试3dB通频带和增益波动。
4. 电源管理：设计提供稳定电源的DC-DC转换模块，确保系统供电需求。
5. 微控制器编程：编写嵌入式软件实现信号调节和显示，掌握数字通信协议（如I2C或SPI）的实现和应用。
