GPT-4o给出的设计方案：

一、系统概述

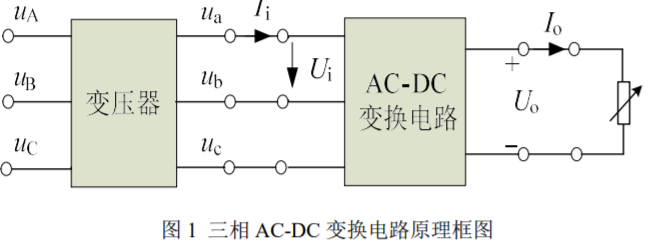

本设计旨在开发一个可将三相交流电 (AC) 输入转换为稳定直流电 (DC) 输出的三相AC-DC变换器系统。该系统包括变压器模块、AC-DC变换模块以及滤波和控制模块。

二、硬件组成

1. 变压器模块

   • 变压器：根据要求将三相交流电（输入电压 28V）转换为相同频率和不同相位的交流电，确保输出电压为 36V。
   • 拓扑结构：选用星形接法或三角形接法，具体视需要而定。

2. AC-DC变换模块

   • 整流电路：选择三相全桥整流电路，以实现电压的整流和初步滤波，避免电网谐波对系统的干扰。
     • 桥式整流：采用功率二极管或高效整流器件，确保在30V-36V范围内，实现高效整流。

3. 滤波电路

   • 滤波电容：用于平滑整流后的电压，减少输出纹波。推荐选择高耐压值的大容量电容，如1000μF / 50V。
   • 滤波电感：进一步滤除高频噪音及谐波干扰。

4. 控制和调整模块

   • PWM控制器：如TI的TL494，用于实现电压和电流的精确控制，根据反馈信号调整输出电压，确保DC输出电压稳定在36V，容差为±0.1V。
   • 反馈电路：通过采样输出电压及电流信号，实时调整PWM占空比，实现稳定输出。
   • 显示与保护电路：包括LED显示屏、电压电流监控及过压、过流保护电路。

三、软件设计

1. 初始化

   • 配置PWM控制器参数，设定输入电压、频率、占空比初始值。
   • 初始化测量模块，启动电压、电流传感器。

2. 实时控制

   • 电压电流检测：采集实时电压、电流数据，确保输入电压28V，输出电压36V，负载电流最大2A。
   • 反馈调整：根据采集数据，调整PWM信号占空比，维持输出电压稳定。
   • 恒定负载控制：通过电流传感器监测负载电流，避免超载和短路。

3. 数据处理与显示

   • 将测量数据实时传输至显示模块，显示输入电压、电流、输出电压、电流。
   • 数据记录与分析，通过控制器储存历史工作数据，确保系统稳定性。

四、校准与测试

1. 初次校准

   • 对变压器和整流电路进行初步测试，确保转换效率和电压范围符合要求。
   • 调节滤波电路参数，使输出电压纹波降至最小。

2. 功能测试

   • 电压测试：将交流电输入控制在28V，上下浮动范围内，确保输出稳定36V，误差不超过±0.1V。
   • 负载测试：对系统施加0.1A到2A不等的负载，监测输出电压，确保稳定性和纹波系数 < 0.3%。
   • 效率和功率因数：检测整机效率不低于85%，交流侧功率因数大于0.99。

五、系统优点与注意事项

1. 优点

   • 高效率：选用高效器件和优化设计，确保转换效率高于85%。
   • 高稳定性：精准的PWM控制和实时反馈，确保输出电压稳定，满足负载需求。
   • 高安全性：多重保护电路，避免过压、过流、短路等故障，确保系统和负载安全。
   • 简单易用：模块化设计，更换和维护方便。

2. 注意事项

   • 准确校准与调试各模块，保证系统整体性能。
   • 定期维护和检查关键组件，如滤波电容、电感及整流二极管等，确保系统长时间稳定运行。
   • 使用过程中严禁超载和短路，定期检测并更换老化或损坏元件。

通过此设计，变换器可以有效地将输入的三相28V交流电转换为36V直流电，并确保在负载变化时保持高效稳定工作，满足所有给定的要求和标准。

该题目考查的知识点：

本题目考察的是三相AC-DC变换电路的设计与实现，要求学生理解并应用交直流变换的基本原理。考察内容包括三相交流电的整流、电压和电流的稳定控制、能效评估、功率因数分析等。此外，题目要求设计包含实际电路调试、参数调整和效率计算等技术内容，涉及到对变压器、整流电路、滤波电路、控制电路的综合应用能力。最终目标是在特定工况下，实现高效、稳定的AC-DC变换，同时满足功率因数大于0.99和效率不低于85%的要求。
