GPT-4o给出的设计方案：

系统概述

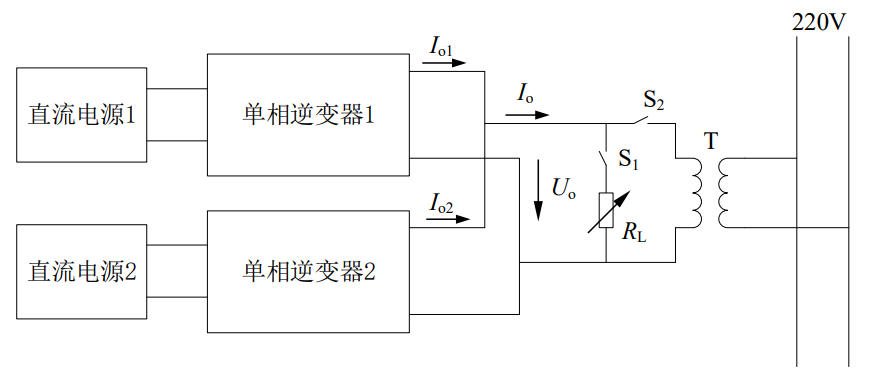

本系统包括两个直流电源、两个单相逆变器和一个变压器。逆变器并联后可以为电阻负载供电，同时通过变压器并入220V交流电网。系统还包含一组选择开关（S1和S2）用于切换不同的工作模式。

一、硬件设计

1. 直流电源
   • 直流电源1：提供稳定的直流电压，可以是太阳能电池板、直流电池组或其他直流电源，输出电压应满足逆变器1的输入要求。
   • 直流电源2：与直流电源1类似，需要为逆变器2提供稳定的直流电压。
2. 逆变器
   • 逆变器1：直流电压转换为交流电压，能够提供Uo = 24V±0.2V，有效电流Io = 2A，频率为50Hz ± 0.2Hz，符合THD小于2%的要求。
   • 逆变器2：与逆变器1类似，需要同样能够提供稳定的交流输出。
3. 变压器
   • 变压器：将逆变器输出的24V交流电压转换为220V交流电压，使系统并入电网。
4. 选择开关
   • S1和S2：用于切换不同的工作模式，确保系统在不同时负载条件下能够稳定运行。

二、控制与保护电路

1. 控制电路：通过微控制器或数字信号处理器（DSP）实现，对逆变器进行控制和监测，以实现并联操作的协调配合。
2. 保护电路：包括过流保护、电压保护、短路保护等，保障系统稳定和安全运行。

三、软件部分

1. 控制算法
   • SPWM（正弦脉宽调制）：用于逆变器输出的交流波形控制，确保输出电压的正弦波形和频率稳定。
   • 并联控制算法：用于多个逆变器输出电流的均衡控制，防止某一个逆变器过载。常用的方法有交错并联控制、下垂控制等。
2. 状态监测与反馈
   • 实时监测系统的输出电压、电流和负载状态，通过反馈调节逆变器的输出，确保系统的稳定运行。

四、实验验证

根据设计要求进行一系列实验验证：

1. 基本要求验证：断开S2，仅含逆变器1，测试在不同负载条件下的输出电压、电流和频率。
2. 并联操作验证：接通S2，监测并联运行时各项指标，确保各项控制策略的有效性。

五、设计总结与优化

• 在实际应用中需要考虑系统的散热、效率和电磁兼容性（EMC）等问题，通过合理的设计和优化，提高系统的稳定性和可靠性。

六、备注

1. 确保选择合适的元器件，如IGBT/MOSFET、滤波电容、电感等，以确保系统的性能和可靠性。
2. 根据实际应用需要，可以加入更多的功能模块，比如通信接口、人机界面等。

根据以上方案，可以实现满足题目要求的单相逆变器并联系统。

本题考察的知识点

1. 逆变器基本原理与设计

• 逆变器基础：理解直流电转交流电的基本原理，逆变器的结构与工作方式。
• 波形控制：掌握正弦脉宽调制（SPWM）等控制技术，用于控制逆变器输出的交流波形。
• 输出参数：设计逆变器输出电压、电流和频率，并确保其符合给定的技术指标（如THD、效率等）。

2. 并联运行

• 并联网技术：掌握并联逆变器的均流技术和控制算法，例如交错并联控制、下垂特性控制等。
• 负载分配：确保并联逆变器能够均匀分配负载，防止单个逆变器过载。

3. 变压器的使用

• 电压变换：理解变压器在逆变器系统中的作用，通过变压器实现电压的转换，使得系统能够并入标准电网。
• 匹配：设计变压器参数以匹配逆变器的输出和电网输入。

4. 电源控制与选择开关

• 选择开关的配置：设计负载切换和逆变器选择开关（S1和S2）的接线和控制，确保系统在不同工作模式下的稳定性。
• 逻辑控制：实现控制逻辑，在不同的操作模式下正确切换逆变器和负载。

5. 电气保护与监测

• 保护电路：设计和实现系统的过流保护、电压保护和短路保护，确保系统的安全运行。
• 监控与反馈：利用微控制器/数字信号处理器进行实时监测和反馈控制，确保系统参数在允许范围内运行。

6. 实验验证与调试

• 实验设计：根据设计要求进行实验验证，测试逆变器在不同负载条件下的性能。
• 调试与优化：通过实验数据反馈，优化硬件电路和控制算法，以提高系统的可靠性与稳定性。

7. 系统集成与调试

• 系统集成：整合直流电源、逆变器、变压器和控制电路，实现完整的系统功能。
• 调试：进行系统的整体调试，确保各模块之间协调工作，并满足整体设计要求。

这些知识点涵盖了从基本原理到实际设计与验证的全过程，考察了综合运用电力电子技术、控制技术和电气工程的能力。
