内容介绍
内容介绍
这款ESP32的物联网桌面时钟是为我家设计的。学校已经开学了，秋天就要到了，所以每天早上孩子们都问我他们应该穿什么。

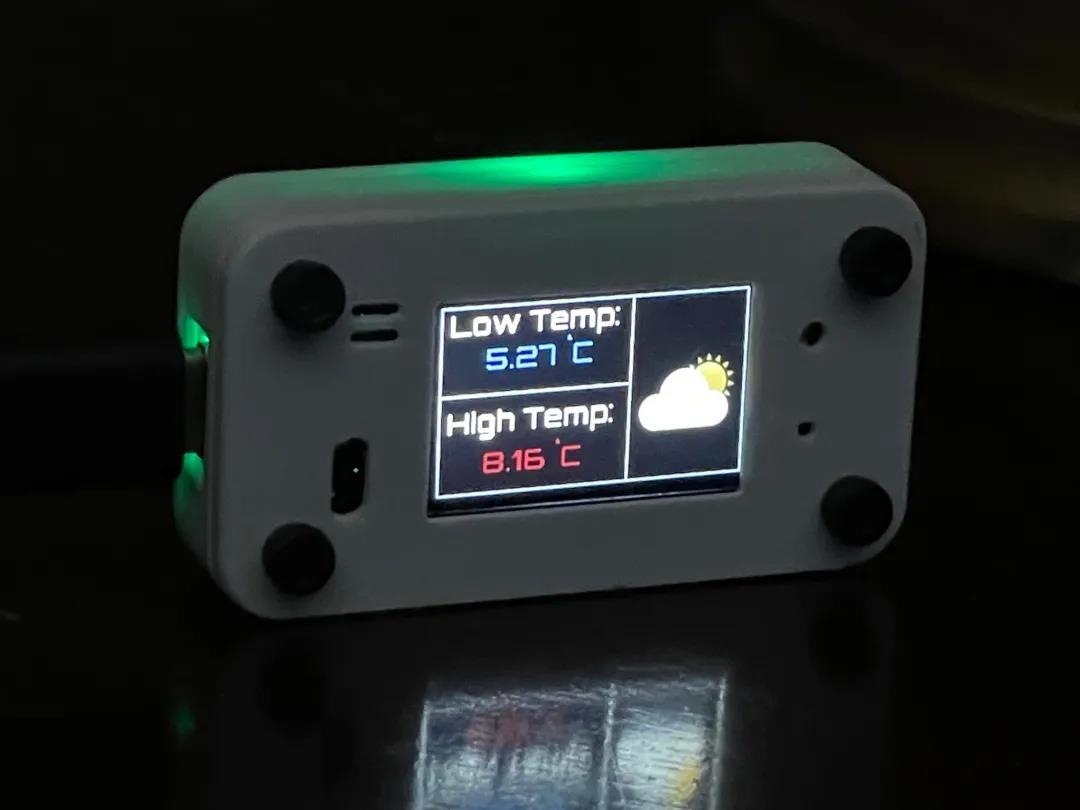

这个时钟通常非常非常暗，用深橙色显示时间、二氧化碳值、室温和湿度。当你将手向前移动一英尺左右，时间就会消失在屏幕上，显示当天的低温、高温以及天气状况。时间每隔几分钟从NTP服务器在wifi上更新一次，本地天气数据从Openweather通过前端的各种传感器更新一次。
这块板上的硬件构成:
- ESP32 Pico D4处理器
- 温度/湿度传感器(HDC1080DMBT)
- 激光距离传感器(VL53L0CXV0DH)
- CO2/TVOC (SGP-30-2.5K)
- 135x240 TFT LCD (ER-TFT1.14-1)
- 3.3V LDO (NCP1117LPST33T3G)
- 1.8V LDO (RT9193-18GB)
- Neopixel LED
- USB接口(CP2104N)
- USB- c连接器
- QwiiC i2c连接器
- 蜂鸣器

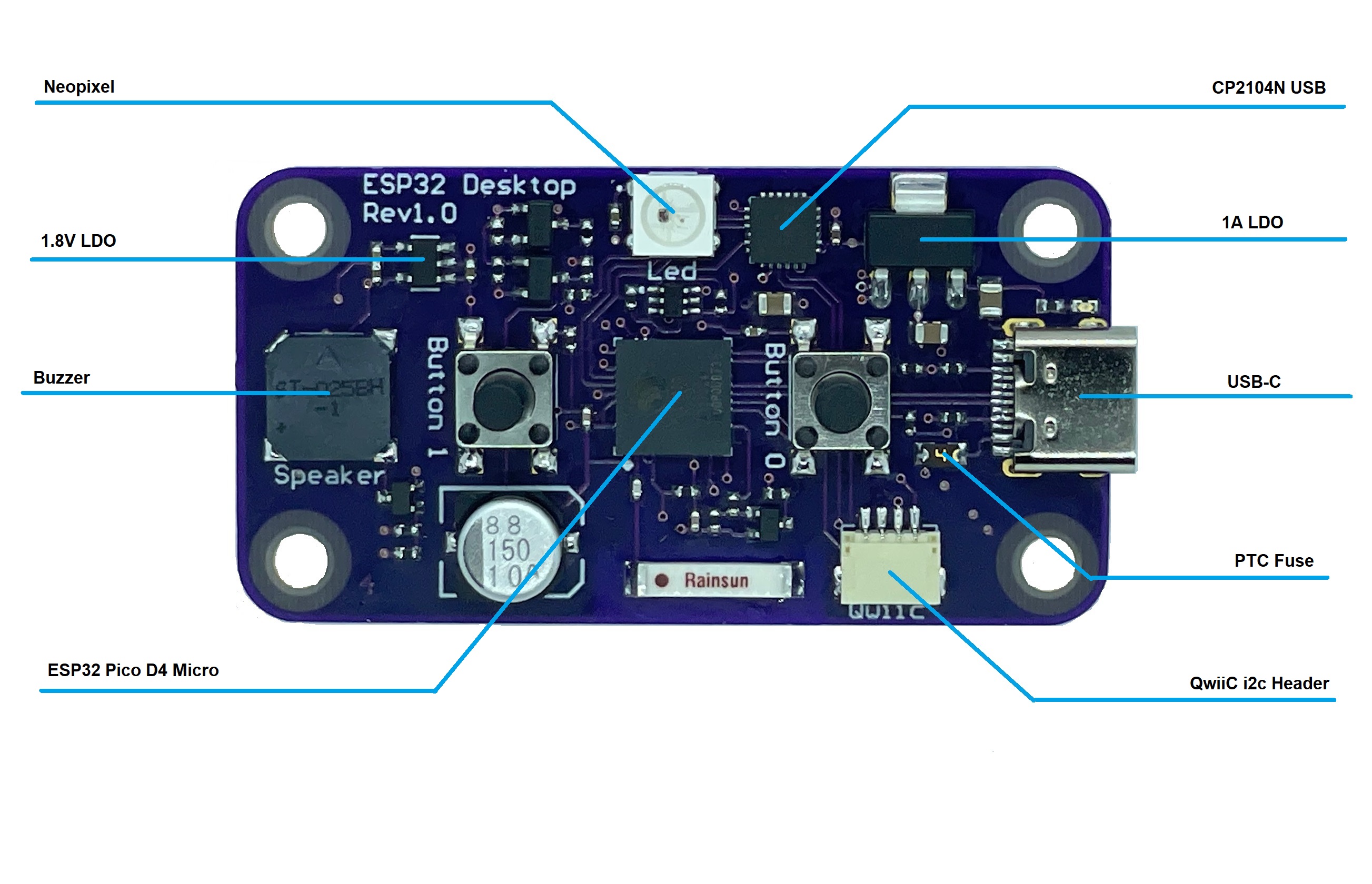

有主要元器件的背面图
有显示屏的正面图

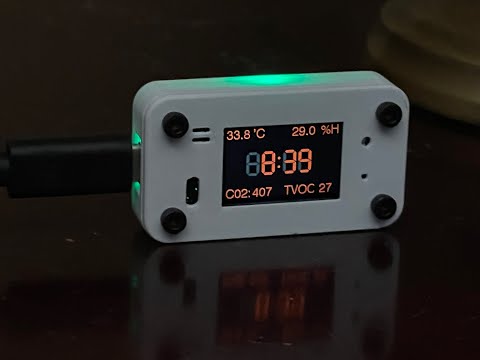

看一下组装以后的外观：

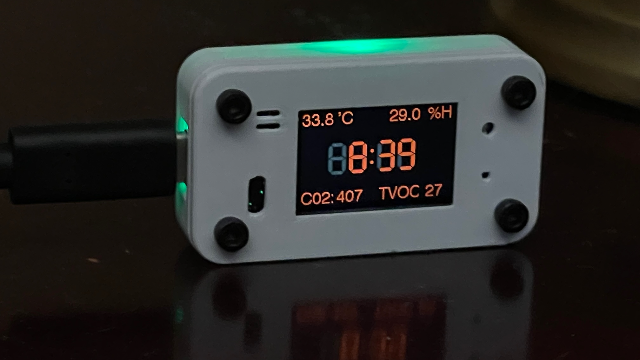

可以显示当前的温湿度、CO2浓度

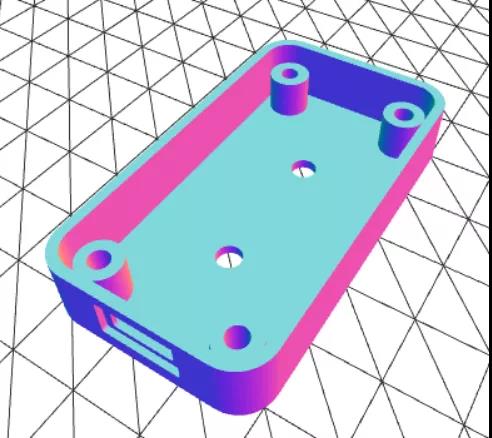

该设计提供的可以3D打印的结构图
底层
顶层
设计资源：
软硬件
元器件
附件下载
Schematic_Rev1.pdf
PDF格式的原理图
团队介绍
Mike Rankin
https://github.com/mike-rankin
