板卡介绍

FRDM-MCXN236 是一款紧凑且可扩展的开发板，可让您快速基于MCX N23x MCU开展原型设计。它们提供行业标准的接口，可轻松访问MCU的I/O、集成的开放标准串行接口、外部闪存和板载MCU-Link调试器。通过MCUXpresso Developer Experience（MCUXpresso开发人员体验）提供其他工具，如面向附加板的扩展板中心和面向软件示例的应用代码中心。

板卡优势和特点：

1. 高性价比与清晰定位。这是一款面向 工业与消费物联网应用 的低成本、高性能评估板，兼顾了资源丰富度与成本控制，非常适合教学实践和项目预研。
2. 核心性能强劲。MCX N236 作为主控，提供了充足的 1MB 闪存 和 352KB ECC RAM，足以支撑复杂的应用代码（RTOS、网络协议栈、文件系统等）；SmartDMA 加速器则能有效分担主核的数据搬运与并行处理任务。
3. 安全功能完善。内置 EdgeLock 安全区域，包含独立的片上硬件安全子系统、专用安全内核和加密加速器，支持侧信道攻击防护，为安全要求较高的物联网产品设计提供了硬件基础。
4. 软硬件生态成熟。MCUXpresso 生态 覆盖了从 IDE（MCUXpresso IDE / VS Code Extension）到 SDK 再到配置工具的完整链路，配合官方提供的丰富驱动和参考例程，显著降低了上手门槛与开发周期。
5. 板载调试与多种通信接口。板载 MCU-Link 调试器（CMSIS-DAP/J-Link）通过 USB-C 一线完成供电、调试和串口通信，同时支持 SWD/SWO、VCOM 虚拟串口以及 USB-to-SPI/I²C 桥接。在外部扩展通信方面，同时提供了 高速 USB 2.0 Type-C、CAN FD、FlexIO 和 SmartDMA 摄像头接口，覆盖了从高速数据传输到工业现场总线再到摄像头采集等多种典型应用场景。
6. 扩展接口丰富。支持 Arduino、mikroBUS、FRDM 接头、FlexIO/LCD、SmartDMA/摄像头等多种扩展接口，并预留 Pmod 接口位。学生与工程师可以利用丰富的现成扩展模块（如电机驱动、无线模块、传感器）快速搭建验证系统。
7. 完整的配套文档与社区支持。除了全面的用户手册和技术参考手册外，NXP 官方社区还提供了 FRDM-MCXN 知识中心，包含大量演示视频、应用代码示例和扩展板推荐。社区中亦有开发者分享了从 ADC 实践到 USB 麦克风实现等丰富测评内容

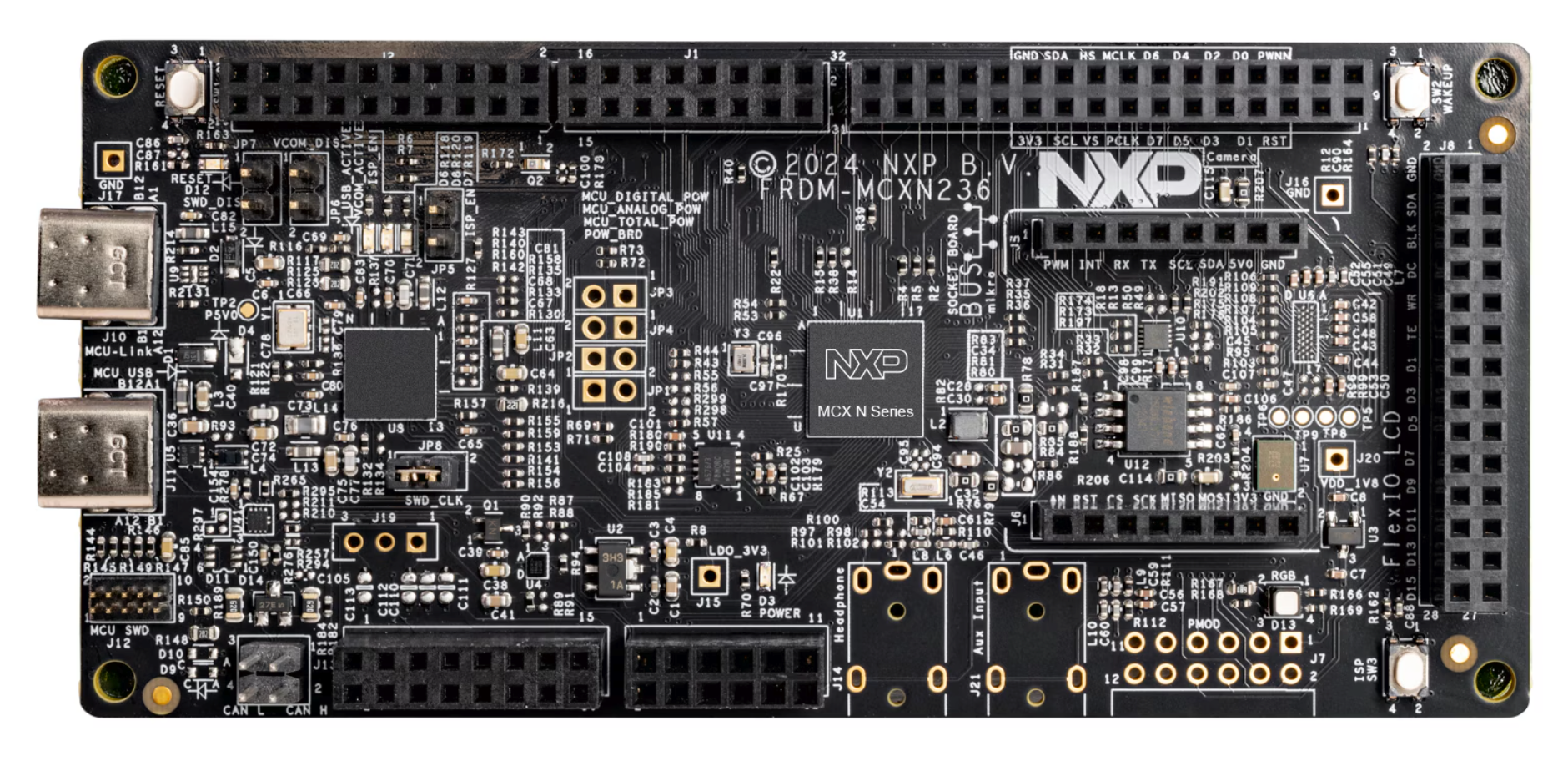

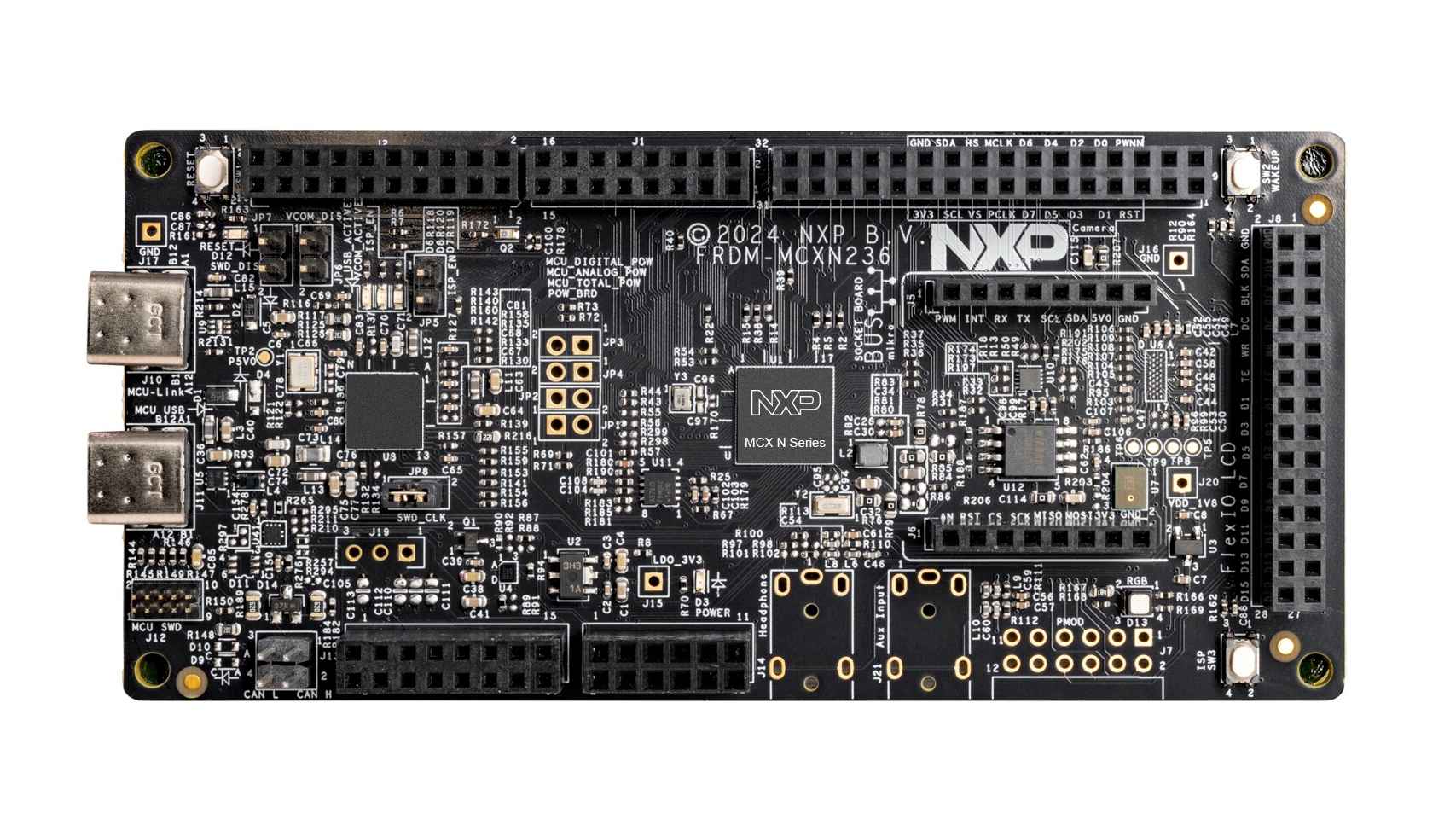

板卡图片：

微控制器：MCX-N23X

MCX N23x基于高性能Arm®Cortex®-M33内核，运行频率高达150MHz，具有1MB闪存、352KB ECC RAM和SmartDMA。该器件在成本、内存和系统性能等方面进行了优化，并提供了单核选项，可将工作负载高效地分配到模拟和数字外设上。

MCXN23x上的EdgeLock安全区域是一个独立的片上硬件安全子系统，具有自己的专用安全内核、内部ROM和安全RAM，支持先进的侧通道攻击弹性对称和非对称加密加速器，以及用于安全服务的哈希功能。

MCXN23x器件由MCUXpresso Developer Experience支持，可优化、简化和帮助加速嵌入式系统开发。

特性：

存储器

• 高达1MB（两个512KB块）的片上闪存
• • 支持Flash交换和写入时读取
• 带有16KB RAM的缓存引擎
• 高达352KB的RAM，可配置为带ECC的288KB存储器（支持单比特校正双比特检测）
• • 4个8KB ECC RAM即使在VBAT模式下也可以工作
• 内置安全引导加载程序的256kB ROM

外设

• 模拟
• • 两个16位ADC，支持4个并行转换
  • • 每个ADC可用作两个单端输入ADC，或者一个差分输入ADC
  • • 16位模式下最高2Msps，12位模式下最高3.15Msps
    • 多达61个ADC输入通道（取决于封装）
    • 每个ADC一个集成温度传感器
  • 两个高速比较器，带有11个输入引脚和8位DAC作为内部参考
  • 两个CMP即使在深度掉电模式下也能正常工作
  • 高精度参考电压源，精度为±2mV误差，温度漂移为15ppm/℃。
• 定时器
• • 5个32位标准通用异步定时器/计数器，最多支持4个捕获输入和4个比较输出、PWM模式和外部计数输入。可选择特定的定时器事件，以生成DMA请求。
  • 低功耗定时器
  • 频率测量定时器
  • 多速率定时器
  • 具有窗口功能的看门狗定时器
  • 带日历的RTC
  • 唤醒定时器
  • Micro-Tick定时器(UTICK)
  • 操作系统事件定时器
• 通信接口
• • USB高速接口（主/从），带片上HS PHY
  • 8个LP Flexcomm，每个都支持SPI、I2C、UART
  • 两个FlexCAN，带FD
  • 两个I3C
• 人机接口
• • 1个FlexIO可编程接口，可作为各种串行和并行接口，包括但不限于显示驱动程序和摄像头接口
  • 两个串行音频接口（SAI）
  • 数字PDM麦克风
  • • 允许最多4个MEMS麦克风与PDM输出连接
• 高级电机控制
• • 两个FlexPWM，每个有4个子模块，提供12个PWM输出（无Nanoedge模块）
  • 两个正交解码器(QDC)
  • 1个事件生成器（AND/OR/INVERT）模块，支持多达8个输出触发器

板卡相关资料：

• 培训资料：Design without Bounds
• 快速参考指南：FRDM-MCXN236 Development Board Quick Start Guide
• 用户手册：FRDM-MCXN236 Board User Manual
• 用户指南：Getting Started with FRDM-MCXN236
• 参考手册：MCX N23x Security Reference Manual、MCX N23x Reference Manual
