2021暑假在家一起练-尚建业-基于STEP-XO2 FPGA设计ADC数字电压表

内容介绍

项目任务需求

1.旋转电位计可以产生0-3.3V的电压

2.利用板上的串行ADC对电压进行转换

3.将电压值在板上的OLED屏幕上显示出来

系统实现过程：

由于是第一次接触FPGA和Verilog，才起步学习了很多FPGA和Verilog的基本知识，随后又通过电子森林给出的一些实例和代码，自己分析逐渐掌握了diamond这个软件和Verilog。

在与群里同学交流之后我也弄懂了这个项目的设计思路。

下面就是我使用这块开发板所实现的功能：

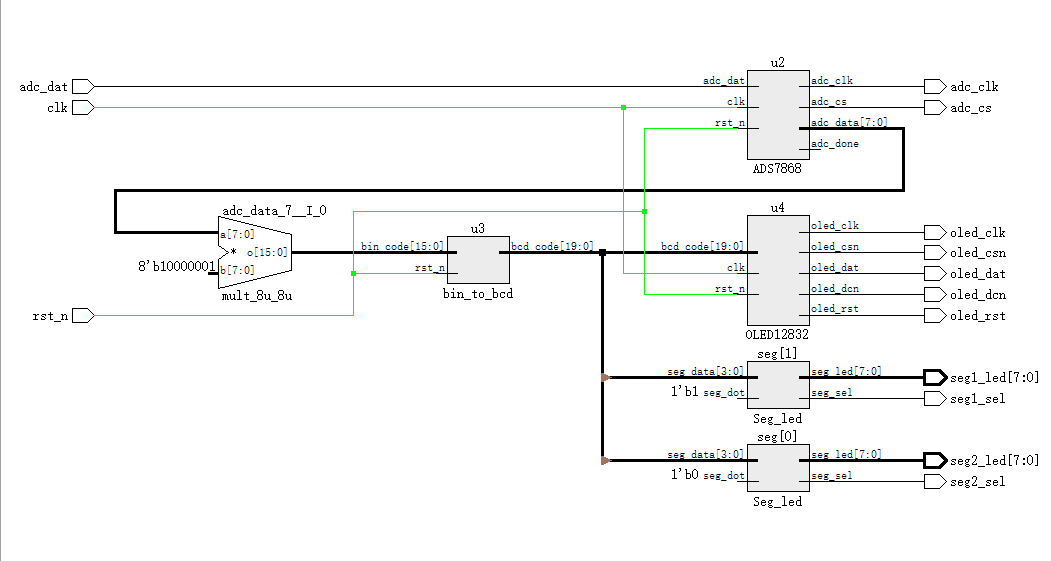

根据改开发板项目要求，要完成任务需要用到OLED、电位计，SPI接口8位串行ADC 电路

FvlkynHrZhwJjzMQwYixGcoo-FCs

实现的思路：

1、旋转电位计可以由人工完成

2、由ADC电路对于产生的模拟电压进行数字化

3、通过bin_to_bcd模块将电压值转化为BCD编码

4、将BCD编码传至OLED模块并将其显示出来

5、最后综合整理，完成顶层文件的编写

ADC模块实现

该模块直接使用了电子森林里面的源代码，该模块负责完成ADC数据的采样，并将其传输给后面的模块，便于后面进行BCD码转换。

module ADS7868
(
input				clk,		//系统时钟
input				rst_n,  	//系统复位，低有效

output	reg			adc_cs,		//SPI总线CS
output	reg			adc_clk,	//SPI总线SCK
input				adc_dat,	//SPI总线SDA

output	reg			adc_done,	//ADC采样完成标志
output	reg [7:0]	adc_data	//ADC采样数据
);

localparam	HIGH = 1'b1;
localparam	LOW  = 1'b0;

reg [7:0] cnt; //计数器
always @(posedge clk or negedge rst_n)
	if(!rst_n) cnt <= 1'b0;
	else if(cnt >= 8'd34) cnt <= 1'b0;
	else cnt <= cnt + 1'b1;

reg [7:0] data;
always @(posedge clk or negedge rst_n)
	if(!rst_n) begin
		adc_cs <= HIGH; adc_clk <= HIGH;
		data <= 1'b0; adc_data <= 1'b0; adc_done <= LOW;
	end else case(cnt)
		8'd0 :  begin adc_cs <= HIGH; adc_clk <= HIGH; end
		8'd1 :  begin adc_cs <= LOW;  adc_clk <= HIGH; end
		8'd2,8'd4,8'd6,8'd8,8'd10,8'd12,8'd14,8'd16,
		8'd18,8'd20,8'd22,8'd24,8'd26,8'd28,8'd30,8'd32:
				begin adc_cs <= LOW;  adc_clk <= LOW;  end
		8'd3 :  begin adc_cs <= LOW;  adc_clk <= HIGH; end 						//0
		8'd5 :  begin adc_cs <= LOW;  adc_clk <= HIGH; end 						//1
		8'd7 :  begin adc_cs <= LOW;  adc_clk <= HIGH; end 						//2
		8'd9 :  begin adc_cs <= LOW;  adc_clk <= HIGH; data[7] <= adc_dat; end 	//3
		8'd11 : begin adc_cs <= LOW;  adc_clk <= HIGH; data[6] <= adc_dat; end	//4
		8'd13 : begin adc_cs <= LOW;  adc_clk <= HIGH; data[5] <= adc_dat; end 	//5
		8'd15 : begin adc_cs <= LOW;  adc_clk <= HIGH; data[4] <= adc_dat; end 	//6
		8'd17 : begin adc_cs <= LOW;  adc_clk <= HIGH; data[3] <= adc_dat; end 	//7
		8'd19 : begin adc_cs <= LOW;  adc_clk <= HIGH; data[2] <= adc_dat; end 	//8
		8'd21 : begin adc_cs <= LOW;  adc_clk <= HIGH; data[1] <= adc_dat; end 	//9
		8'd23 : begin adc_cs <= LOW;  adc_clk <= HIGH; data[0] <= adc_dat; end 	//10
		8'd25 : begin adc_cs <= LOW;  adc_clk <= HIGH; adc_data <= data; end 	//11
		8'd27 : begin adc_cs <= LOW;  adc_clk <= HIGH; adc_done <= HIGH; end 	//12
		8'd29 : begin adc_cs <= LOW;  adc_clk <= HIGH; adc_done <= LOW; end 	//13
		8'd31 : begin adc_cs <= LOW;  adc_clk <= HIGH; end 						//14
		8'd33 : begin adc_cs <= LOW;  adc_clk <= HIGH; end 						//15
		8'd34 : begin adc_cs <= HIGH;  adc_clk <= HIGH; end
		default : begin adc_cs <= HIGH;  adc_clk <= HIGH;  end
	endcase

endmodule

bin_to_bcd模块

该模块是将前面ADC采样的数据转化为BCD编码，便于在OLED屏幕上进行实现，该模块也是使用电子森林已有的代码。

module bin_to_bcd					//此模块为了将ADC采样的数据转换为我们常用的十进制显示而存在
(
input						rst_n,	//系统复位，低有效
input		[15:0]			bin_code,	//需要进行BCD转码的二进制数据
output	reg	[19:0]			bcd_code	//转码后的BCD码型数据输出
);

reg		[35:0]		shift_reg;

always@(bin_code or rst_n)begin
	shift_reg = {20'h0,bin_code};
	if(!rst_n) bcd_code = 0;
	else begin
		repeat(16) begin //循环16次
			//BCD码各位数据作满5加3操作，
			if (shift_reg[19:16] >= 5) shift_reg[19:16] = shift_reg[19:16] + 2'b11;
			if (shift_reg[23:20] >= 5) shift_reg[23:20] = shift_reg[23:20] + 2'b11;
			if (shift_reg[27:24] >= 5) shift_reg[27:24] = shift_reg[27:24] + 2'b11;
			if (shift_reg[31:28] >= 5) shift_reg[31:28] = shift_reg[31:28] + 2'b11;
			if (shift_reg[35:32] >= 5) shift_reg[35:32] = shift_reg[35:32] + 2'b11;
			shift_reg = shift_reg << 1;
		end
		bcd_code = shift_reg[35:16];
	end
end

endmodule

OLED模块

该模块负责将前面的BCD编码进行显示，该模块电子森林也已给出，但是需要自己修改

wire [19:0] bcd_code;//将BCD数据与oled相连
	wire [7:0] odin1;
	wire [7:0] odin2;
	wire [7:0] odin3;
	wire [7:0] odin4;


	assign odin3={4'b0,bcd_code[19:16]}; //实现数据相通
	assign odin2={4'b0,bcd_code[15:12]};
	assign odin1={4'b0,bcd_code[11:8]};
	assign odin4={4'b0,bcd_code[7:4]};

在这里我们声明了odin1、2、3、4，用来存放前面的BCD码，并在后面将他们显示在屏幕上

MAIN:begin
						if(cnt_main >= 5'd8) cnt_main <= 5'd2;//将电压显示在第二行，显示到小数点后三位
						else cnt_main <= cnt_main + 1'b1;
						case(cnt_main)	//MAIN状态
							5'd0:	begin state <= INIT; end
							5'd1:	begin y_p <= 8'hb0; x_ph <= 8'h10; x_pl <= 8'h00; num <= 5'd16; char <= "SJY's design     ";state <= SCAN; end
							5'd2:	begin y_p <= 8'hb1; x_ph <= 8'h10; x_pl <= 8'h00; num <= 5'd16; char <= {odin3,8'd46,odin2,odin1,odin4," V "};state <= SCAN; end
							5'd3:	begin y_p <= 8'hb2; x_ph <= 8'h10; x_pl <= 8'h00; num <= 5'd16; char <= " it is correct    ";state <= SCAN; end
							5'd4:	begin y_p <= 8'hb3; x_ph <= 8'h10; x_pl <= 8'h00; num <= 5'd16; char <= "OLED TEST       ";state <= SCAN; end

							5'd5:	begin y_p <= 8'hb0; x_ph <= 8'h15; x_pl <= 8'h00; num <= 5'd 1; char <="OLED TEST       "; state <= SCAN; end
							5'd6:	begin y_p <= 8'hb1; x_ph <= 8'h15; x_pl <= 8'h00; num <= 5'd 1; char <= "OLED TEST       "; state <= SCAN; end
							5'd7:	begin y_p <= 8'hb2; x_ph <= 8'h15; x_pl <= 8'h00; num <= 5'd 1; char <= "OLED TEST       "; state <= SCAN; end
							5'd8:	begin y_p <= 8'hb3; x_ph <= 8'h15; x_pl <= 8'h00; num <= 5'd 1; char <= "OLED TEST       "; state <= SCAN; end

							default: state <= IDLE;
						endcase
					end

在MAIN中，我们将BCD码显示在了第二行，由于声明了4个odin，我们可以实现将电压显示在小数点后三位，比数码管上的电压精确许多。

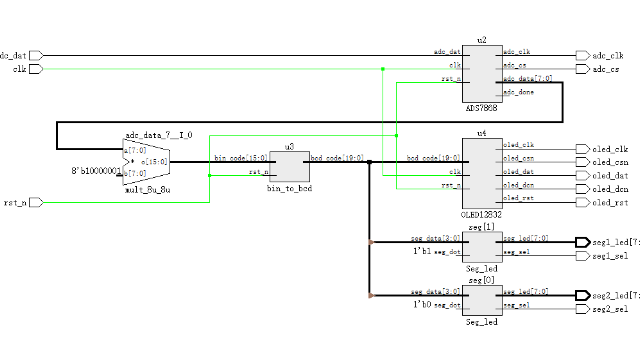

顶层模块及例化

由于我是第一次接触FPGA，这个模块我学习了很久，花费了许多时间，并自己编写了OLED模块的例化，其他模块参考了电子森林的代码

module TOP
(
    	clk,
    	rst_n,
    	adc_dat,
  		adc_cs,
    	adc_clk,
      	seg1_sel,
      	seg1_led,
     	seg2_sel,
    	seg2_led,

    	oled_csn,
  		oled_rst,
 		oled_dcn,
   		oled_clk,
   		oled_dat
);

input			clk;
    input			rst_n;
//ADC鎬荤嚎
    input			adc_dat;
    output			adc_cs;
    output			adc_clk;

    output  			seg1_sel;
    output  	[7:0]	seg1_led;
    output  			seg2_sel;
    output  	[7:0]	seg2_led;

    output			oled_csn;
    output			oled_rst;
    output			oled_dcn;
    output			oled_clk;
    output			oled_dat;


wire adc_done;
wire [7:0] adc_data;
//ADC功能，例化
ADS7868 u2
(
.clk				(clk			),	//系统时钟
.rst_n				(rst_n			),	//系统复位，低有效
.adc_cs				(adc_cs			),	//SPI总线CS
.adc_clk			(adc_clk		),	//SPI总线SCK
.adc_dat			(adc_dat		),	//SPI总线SDA
.adc_done			(adc_done		),	//ADC采样完成标志
.adc_data			(adc_data		)	//ADC采样数据
);

//将ADC采样数据按规则转换为电压数据（乘以0.0129），这里我们直接乘以129，得到的数据经过BCD转码后小数点左移4位即可
wire [15:0]	bin_code = adc_data * 16'd129;
wire [19:0]	bcd_code;

//将处理后的ADC数据进行BCD转码，例化
bin_to_bcd u3
(
.rst_n				(rst_n			),	//系统复位，低有效
.bin_code			(bin_code		),	//需要进行BCD转码的二进制数据
.bcd_code			(bcd_code		)	//转码后的BCD码型数据输出
);

OLED12832 u4
 (
    .clk				(clk        ),
    .rst_n				(rst_n		),
    .oled_csn	        (oled_csn  ),
    .oled_rst	        (oled_rst  ),
	.oled_dcn	        (oled_dcn  ),
	.oled_clk	        (oled_clk  ),
   .oled_dat           (oled_dat  ),
    .bcd_code			(bcd_code	)
);


//Segment led display module
Seg_led seg[1:0]
(
.seg_data			(bcd_code[19:12]	),	//seg_data input
.seg_dot			({1'b1,1'b0}		),	//segment dot control
.seg_sel			({seg1_sel,seg2_sel}),	//segment com port
.seg_led			({seg1_led,seg2_led})	//MSB~LSB = DP,G,F,E,D,C,B,A
);



endmodule

项目总结

这是我第一次接触FPGA和Verilog语言，因此项目开始前我做了一些准备，看网上的Verilog学习视频，向自己的同学请教，自己分析一些代码实例，为项目开始之后自己独立完成做了铺垫。同时这个过程还锻炼了我的自学能力，加强了我对于Verilog这一语言的掌握能力，在分析顶层例化中，增强了我的思维能力。

完成项目过程中所遇到的问题：

整个项目最困扰我的是各个模块之间数据的交互，可能对于其他同学很简单，但对于刚上手FPGA的我，虽然有电子森林的源代码，但是我并不清楚这之间缺少什么，需要什么才能让他们运转起来实现整个功能。为此我也咨询了之前参加过FPGA的同学，通过与他们一同分析给出的代码，逐渐了解了基本原理，我也就自然而然的清楚了这些代码少的是什么，也顺其自然的将顶层例化编写出来了。

整体来说本次活动难度并不大，用心就能完成，丰富了我的知识，了解了FPGA，增强了我的信心。同时我也学会了掌握diamond软件的基本能力。

项目感悟：

这次能够参加电子森林的寒假一起练这个项目活动我觉得很荣幸也很感谢这个项目让我学到了很多，从什么都没接触过的小萌新，到一步步获取知识，完成项目，收获满满。很感谢这个平台所提供的多种资源，更便于我们去学习和成长。后面也会积极学习，向各位大佬们靠近。
