基于UnitV2 AI Camera的流水线异常品识别系统

内容介绍

基于UnitV2 AI Camera的流水线异常品识别系统

一、摄像头简介

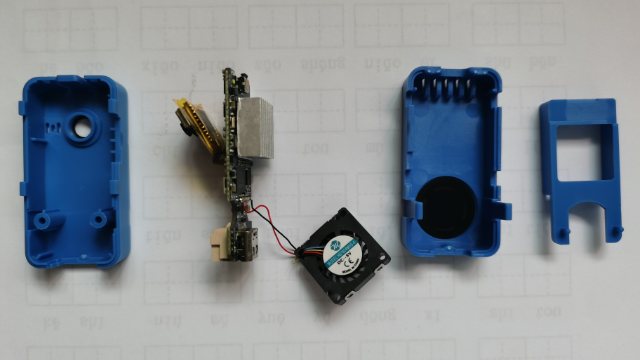

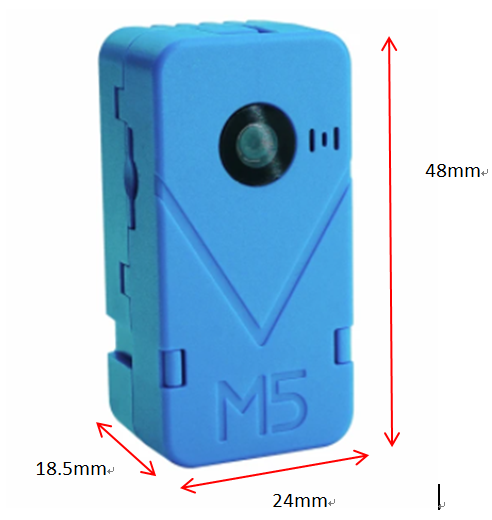

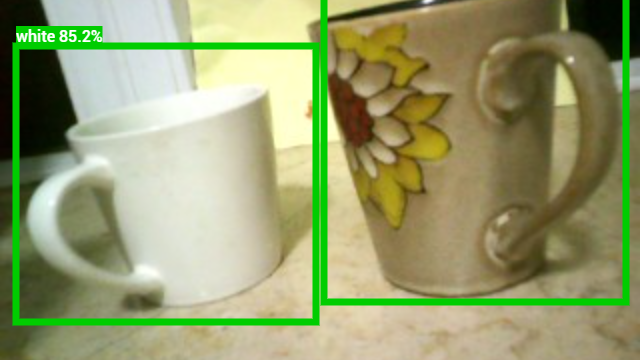

UnitV2是M5Stack公司推出的一款具有AI识别功能的摄像头。它体积小巧，功能强大。

FqZiE2LLHPXGUWpmqSCXs-tqgaQ2

硬件参数：

处理器Sigmstar SSD202D Dual Cortex-A7 1.2Ghz
128MB DDR3、512MB NAND Flash，支持SD卡
1080P摄像头
自带麦克风
支持WiFi 2.4GHz
Grove接口（UART串口）
USB接口（10/100M USB LAN）

软件参数：

内嵌Linux操作系统，支持python编程

二、系统概述

本系统使用摄像头的物体识别功能，对流水线上的色块进行检测。指定橙色色块为正常品，蓝色、黄色、绿色的色块为异常品。摄像头和PC机通过USB线连接，系统识别到色块后，屏幕会打印出识别到的色块信息。

硬件：

UnitV2摄像头1个

被测模块橙、黄、蓝、绿4种色块各1个

PC机1台

软件：

Visual Studio Code

SecureCRT

WinSCP

Python

三、具体实现

3.1 安装驱动

通过USB线连接摄像头和PC机，根据官方文档，安装windows系统摄像头驱动。安装好驱动后，建议重启电脑。

https://docs.m5stack.com/zh_CN/quick_start/unitv2/base_functions

3.2连接摄像头

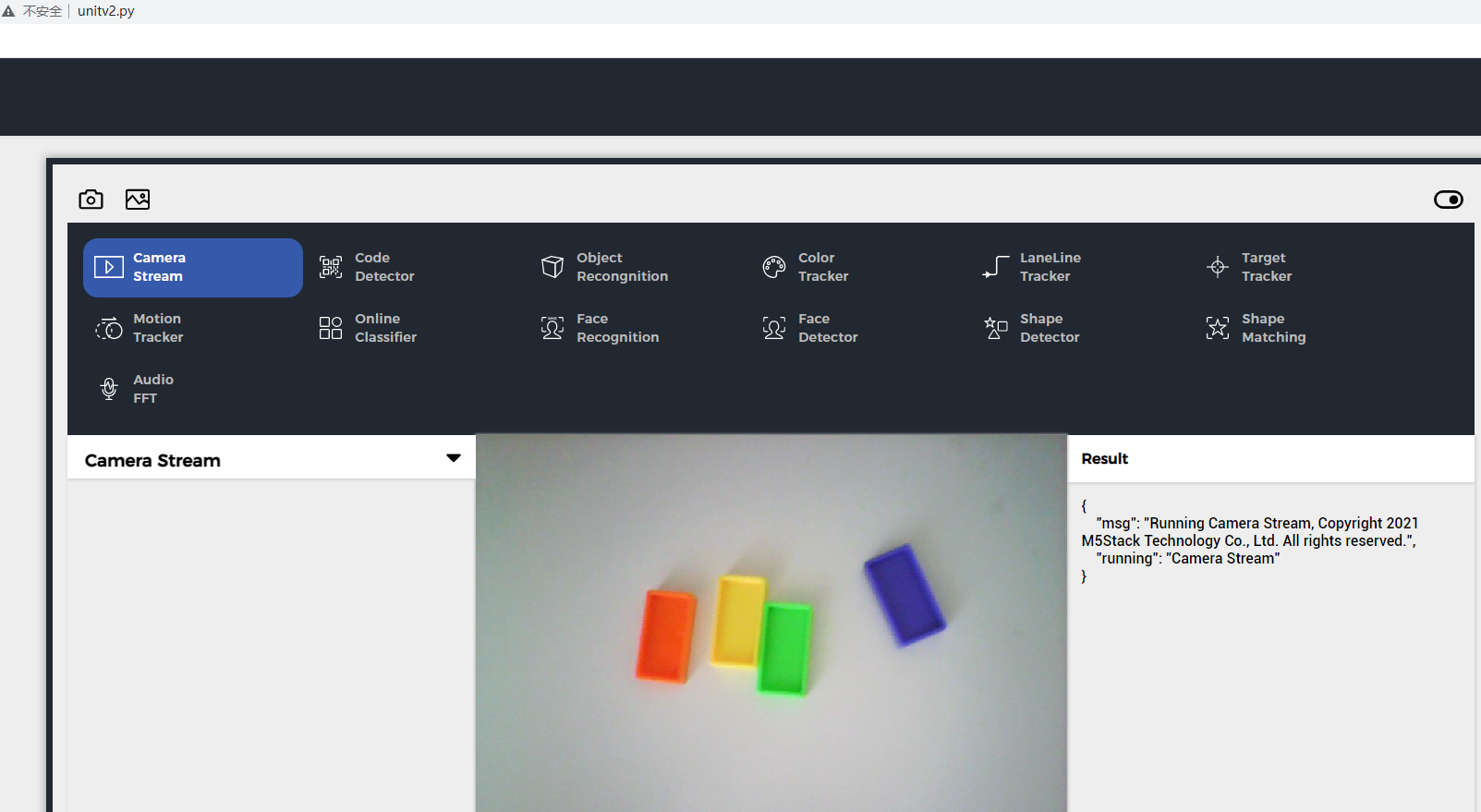

通过电脑浏览器输入输入摄像头IP地址， 10.254.239.1或unitv2.py即可通过网络，测试摄像头的内置功能。

Fql8ruYgbIS3cz1Y8W0H-cyf_sNY

3.3创建数据集

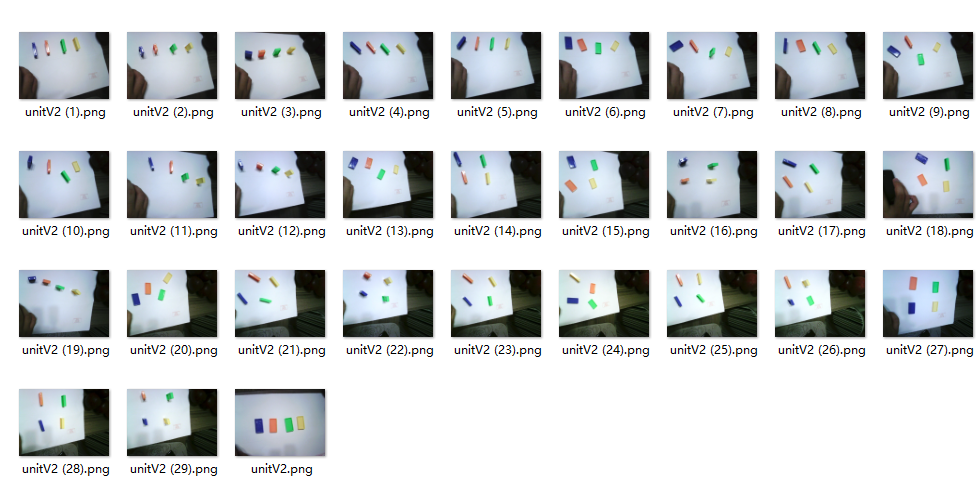

点击网络客户端左上角的相机图标，拍摄一组数据集照片，一般应不少于30张。注意尽量在不同角度和姿态进行拍摄，便于后续训练。拍摄完成后，在图片上右键，依次导出。

FtxbwCionqWjD3n0WR2uGJyK5tMG

3.4训练数据模型

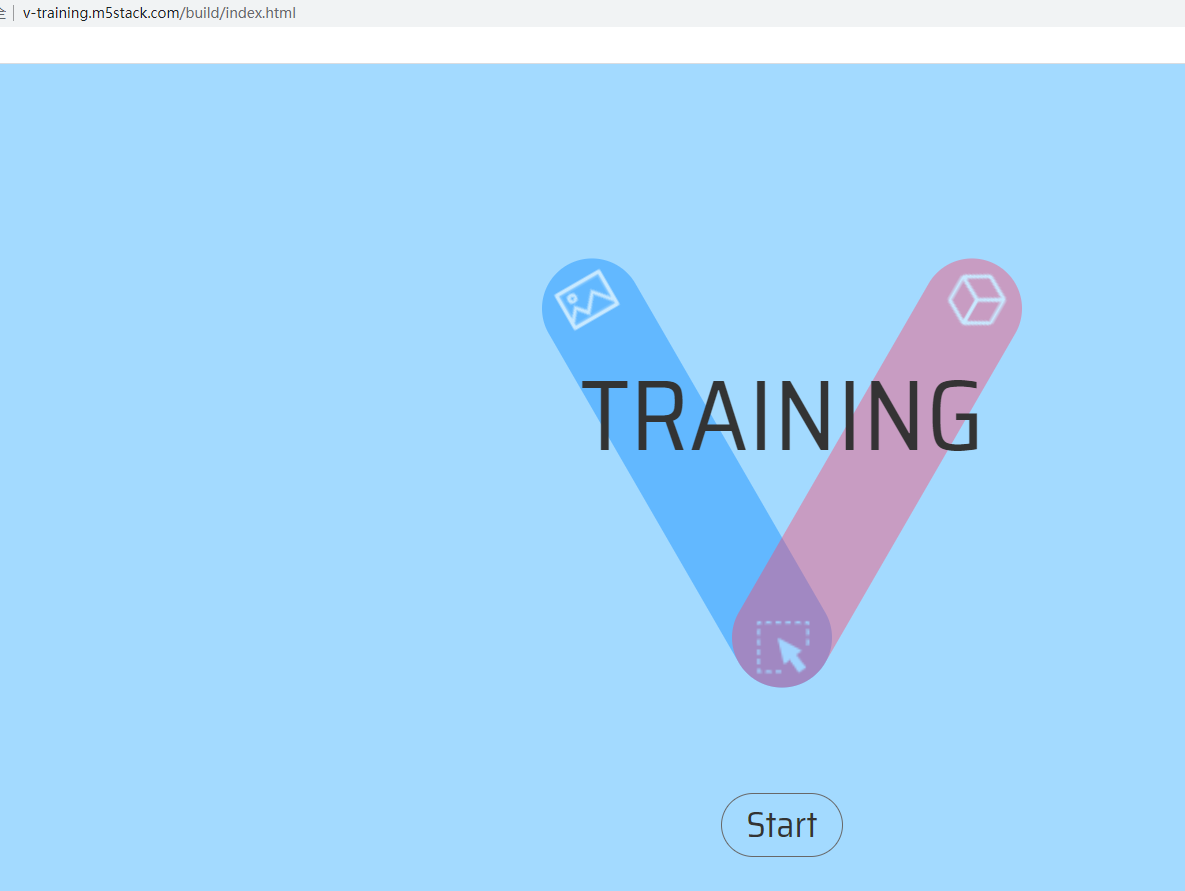

进入官方的v-training网站，对数据集进行训练。

http://v-training.m5stack.com/build/index.html

FtK8DEzFcOwKrqWvRL9Qdw0WMkKd

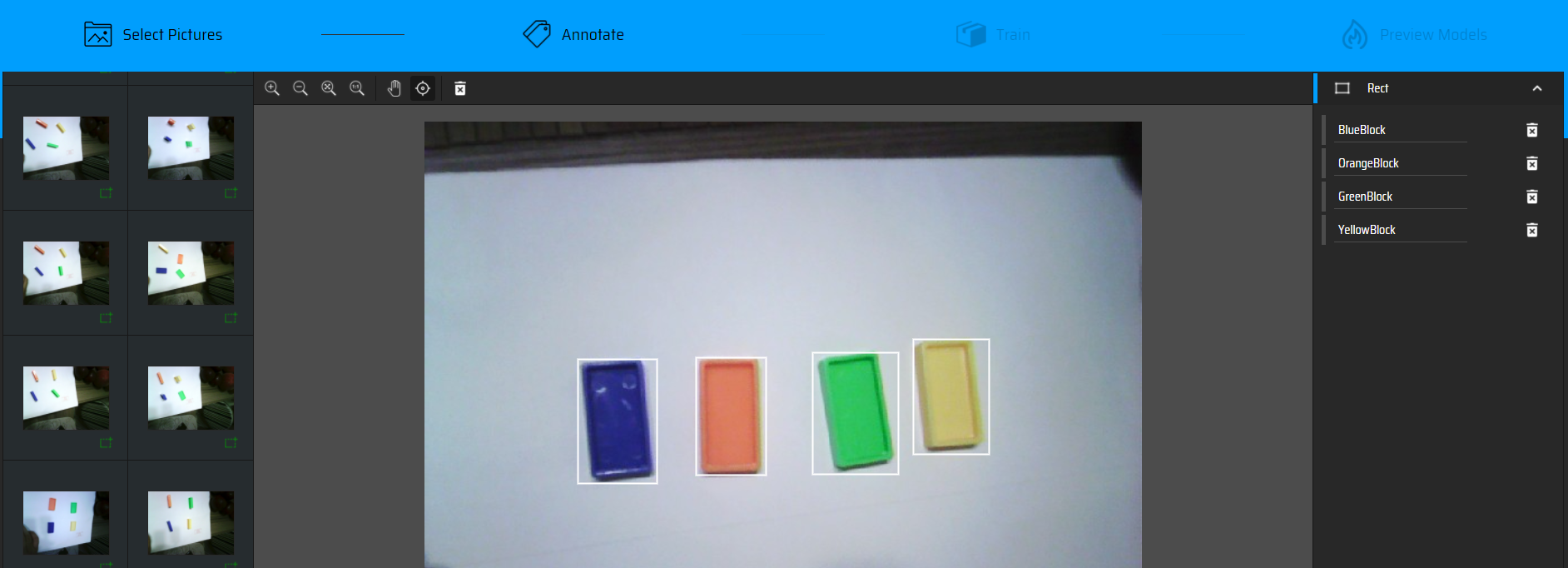

建立4个lable，分别是OrangeBlock、YellowBlock、BlueBlock、GreenBlock。并对每张图片的每个色块进行标定。

FkRV00ZDSlYMIxk5G3ZuEjG49A8a

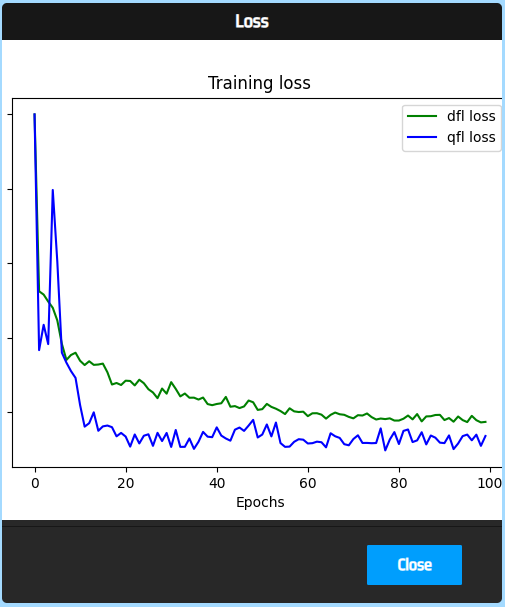

标定完成后进行训练。

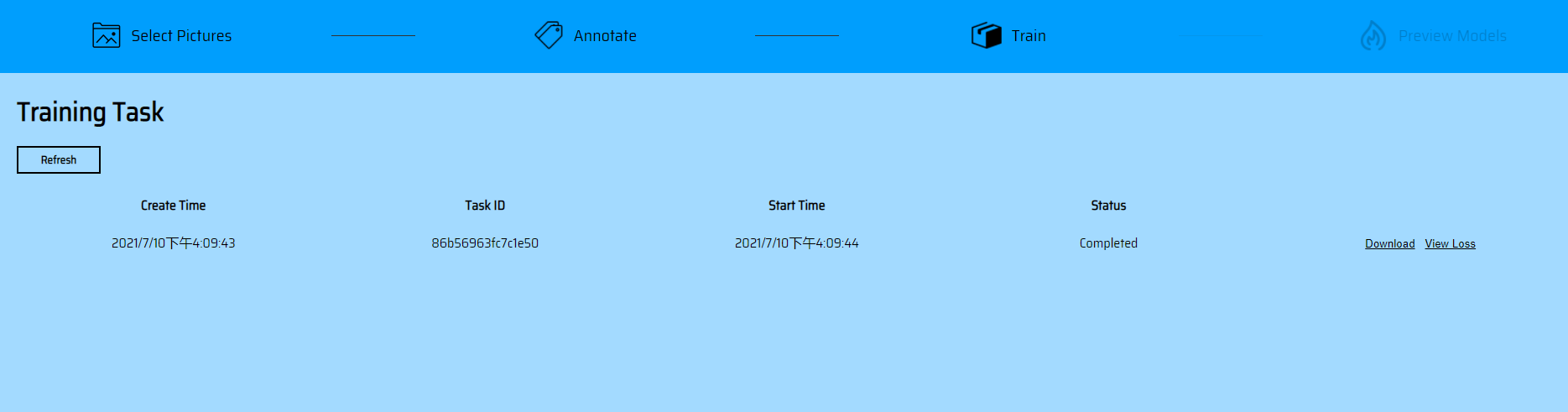

训练完成后，下载训练模型。本次训练后的文件为

v2model_86b56963fc7c1e50.tar

3.5 测试识别效果

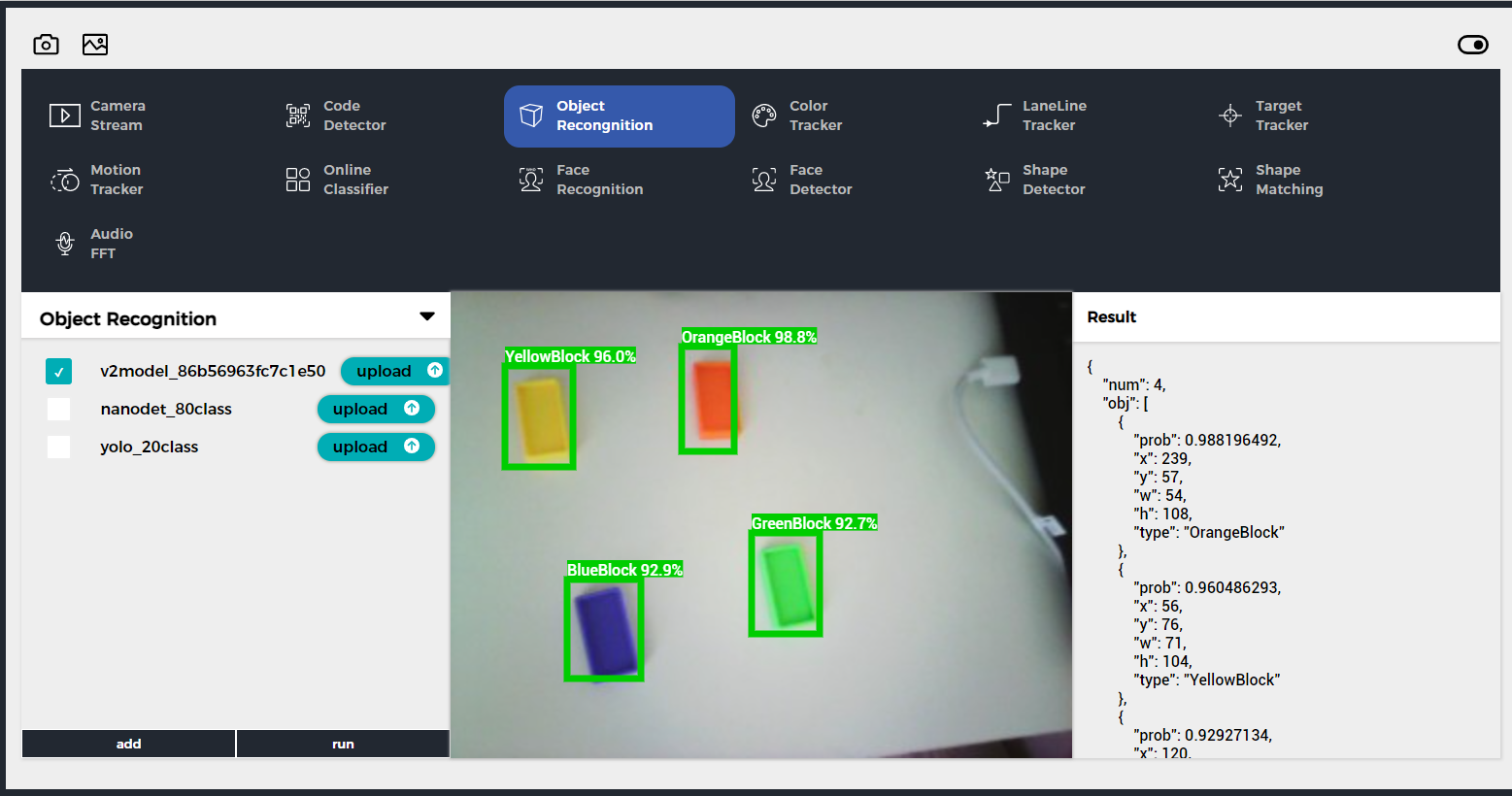

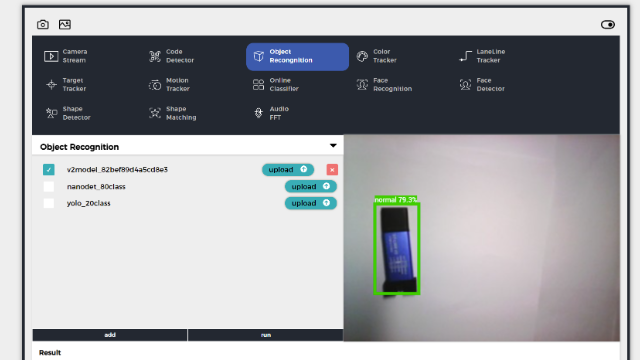

在摄像头的网络客户端，点击

Object Recongnition功能，添加训练后的模型文件，并运行，即可观察到识别效果。

FgST2DlL8LKekRkT_ZKLhVe_fVap

3.6访问文件系统及编程

为了更加灵活，不借助官方的网络客户端，也可以在linux系统下进行编程。

首先，修改直播提供的测试程序，将训练模型替换成自己的模型，并保存。

from json.decoder import JSONDecodeError
import subprocess
import json
import requests
import base64
import time

reconizer = subprocess.Popen(['/home/m5stack/payload/bin/object_recognition', '/home/m5stack/payload/uploads/models/v2model_86b56963fc7c1e50'], stdin=subprocess.PIPE, stdout=subprocess.PIPE, stderr=subprocess.PIPE)

img = b''

while 1:
    doc = json.loads(reconizer.stdout.readline().decode('utf-8'))
    print(doc)

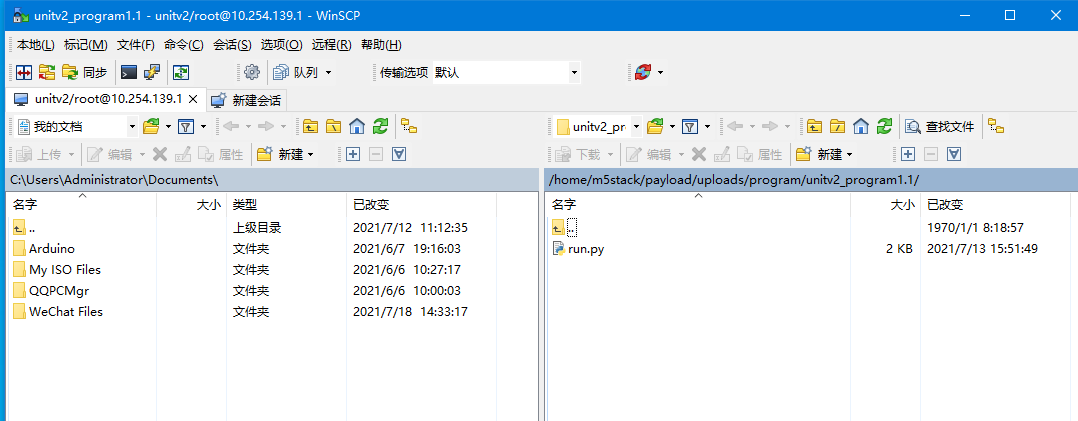

然后，使用WinSCP软件，通过SFTP协议连接unitv2的linux系统，进行文件传递。将unitv2_program1.1文件夹传递到/home/m5stack/payload/uploads/program目录下。

FnfgQOn_Nh5BMc3TBz18vhuceZq6

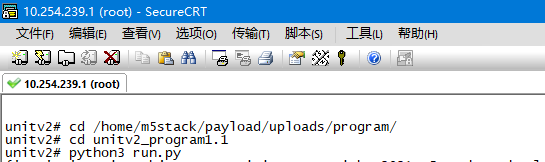

最后，使用SecureCRT软件，通过ssh2连接unitv2的linux系统，进行命令行操作。

执行 cd /home/m5stack/payload/uploads/program/ unitv2_program1.1进入程序目录，

执行python3 run.py即可运行。

FhSO6rpHMZ5gRtgrWYQnDDd9UEg7

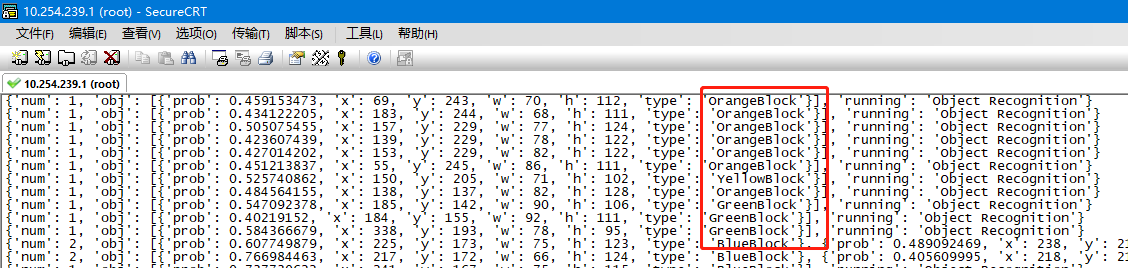

运行结果如下

FtXOHBhRqq_U_c5sxVfgtTOYQh6-

四、心得体会

本人通过m5stack技术人员的直播课程，对AI摄像头的使用方法有了一定的了解，完成了简单的识别功能。因本人不熟悉pyton，所以没有在编程方面深入研究。后续计划在此基础上，研究通过arduino编程来读取摄像头的grove串口json数据，将摄像头作为传感器来进行应用。
