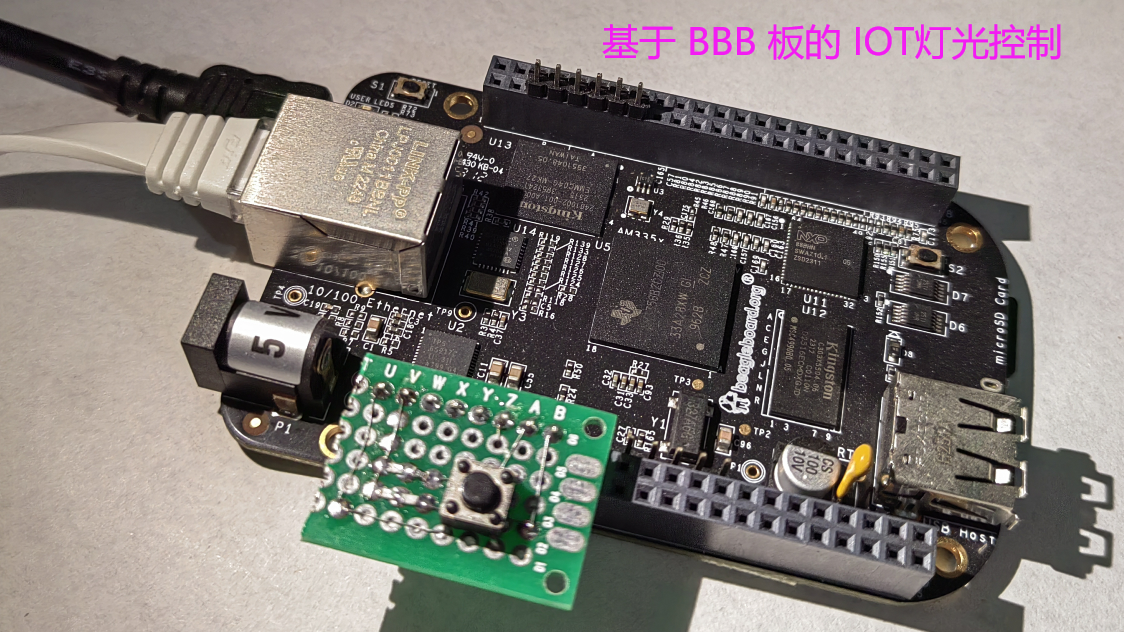

[Funpack3-5]基于BeagleBone Black 的IOT灯光控制项目

内容介绍

PS:很早就听说BBB板，但是在我看来一直没有树莓派热度高，手上有树莓派，也从未有过BBB，借此机会接触一下BBB板。虽然是很古老的板子了，但是出于学习研究的目的，主打一个资料多，易于学习，还是值得一看。

1、项目需求

在系统中建立一个网页，并且与LED联动，使用网线连接到设备上时，可以从网页中控制LED开关。

2、完成的功能及达到的性能

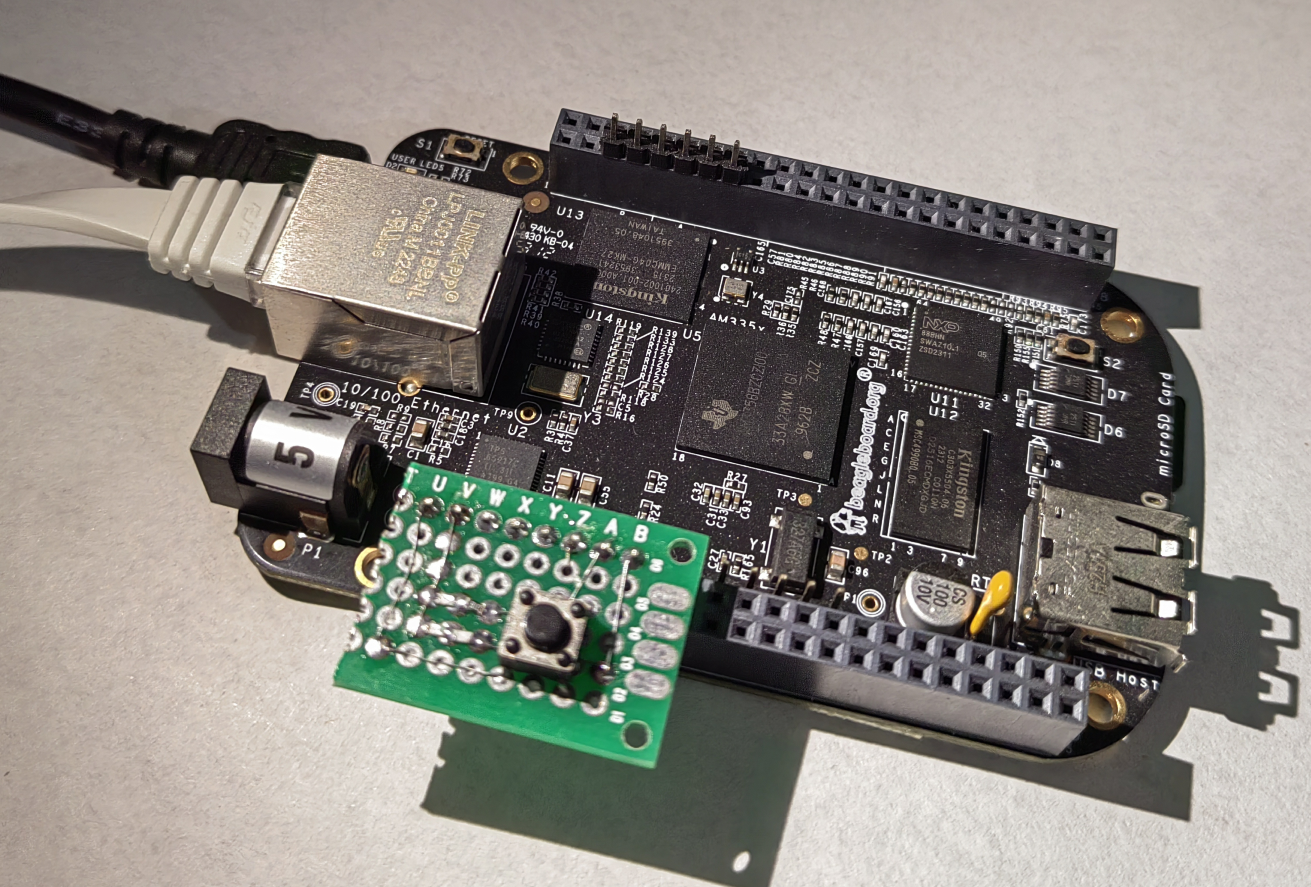

2.1 制作快速对插测试板实现功能展示

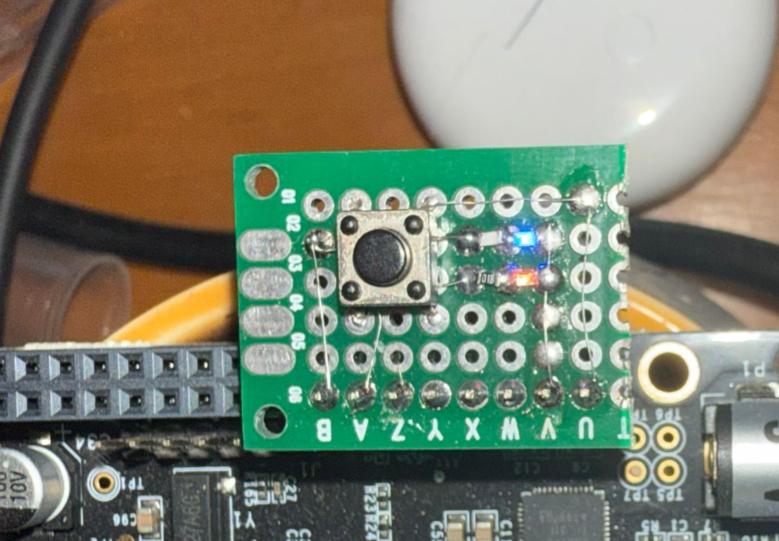

洞洞板焊接了LED和轻触按键用于完成此项目。将P9_12接到了按钮；将红色和蓝色LED分别接入P9_14和P9_16。

2.2 实现远程控制LED灯

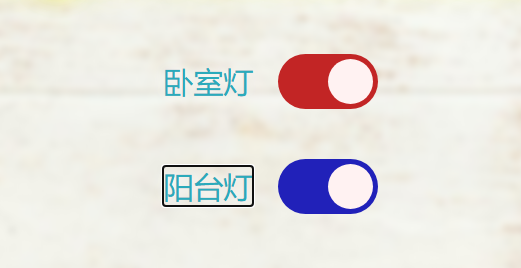

可以通过网页上的拨动开关按钮来控制两个LED灯的开关状态。
每个LED的开关按钮颜色与其物理颜色相匹配（红色和蓝色）。

2.3 实现物理按钮同步控制

读取物理按钮（P9_12引脚）可以同时控制两个LED灯的开关状态。
每次单击物理按钮时，会控制两个LED灯的状态统一到开/关切换（如果当前是开，则关上；如果当前是关，则打开）

2.4 实时状态反馈

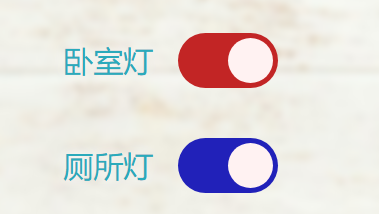

网页会实时显示两个LED灯的当前状态（开或关）。
状态每秒更新一次，确保网页上的状态与物理状态同步。

2.5 能够自定义灯的名称

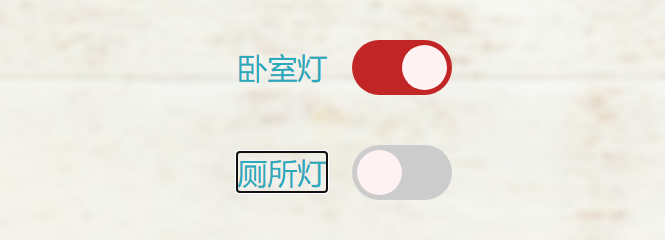

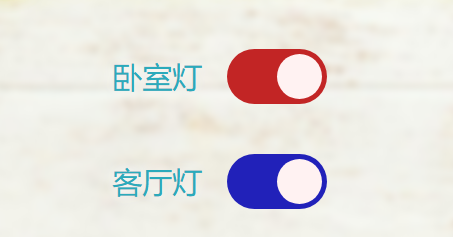

使用LED模拟实际的不同位置的灯，用户可以在网页上点击对应的灯名称并进行编辑。
编辑后的名称会自动保存，并在网页上显示。

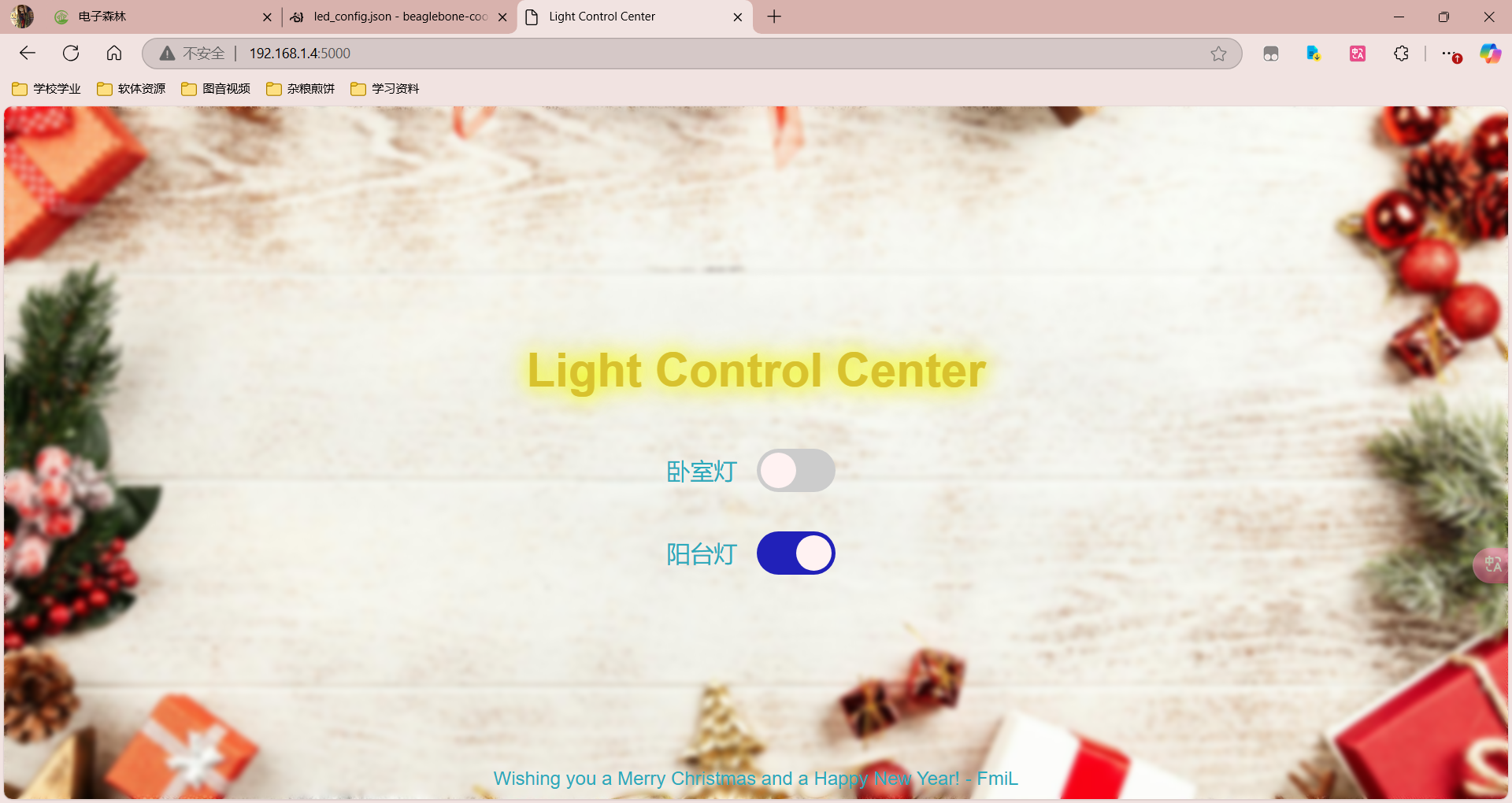

2.6 主题网页

网页背景使用了一张主题图片，并对背景图片进行了模糊处理，以突出前景的文字和控件。刚好最近快要圣诞节，于是使用圣诞主题背景以及整体颜色搭配。
所有文字和控件都进行了适当的放大，以便更好地显示。
文字和控件添加了圣诞主题的发光特效，使页面更加生动。

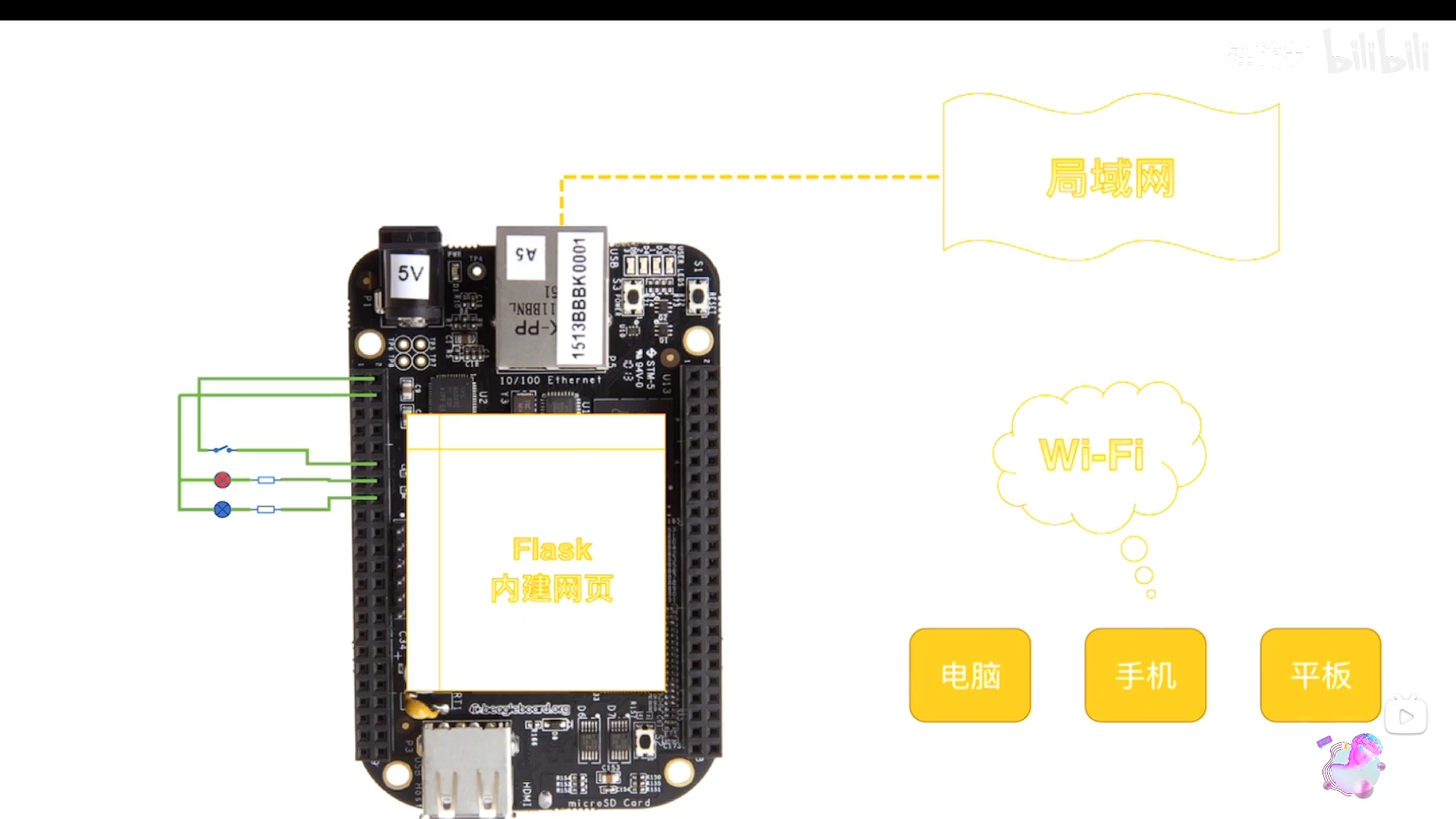

3、实现思路

主要思路即实现三大部分即可：

硬件连接：LED灯和按钮连接到BeagleBone Black开发板的GPIO引脚。
后台业务：使用Flask框架创建一个Web应用，提供控制LED灯的接口和网页。
前端网页：创建一个友好的用户界面，允许用户通过网页控制LED灯并显示实时状态。

4、实现过程

4.1 研习官方示例——主要参考资料：BeagleBone Cookbook

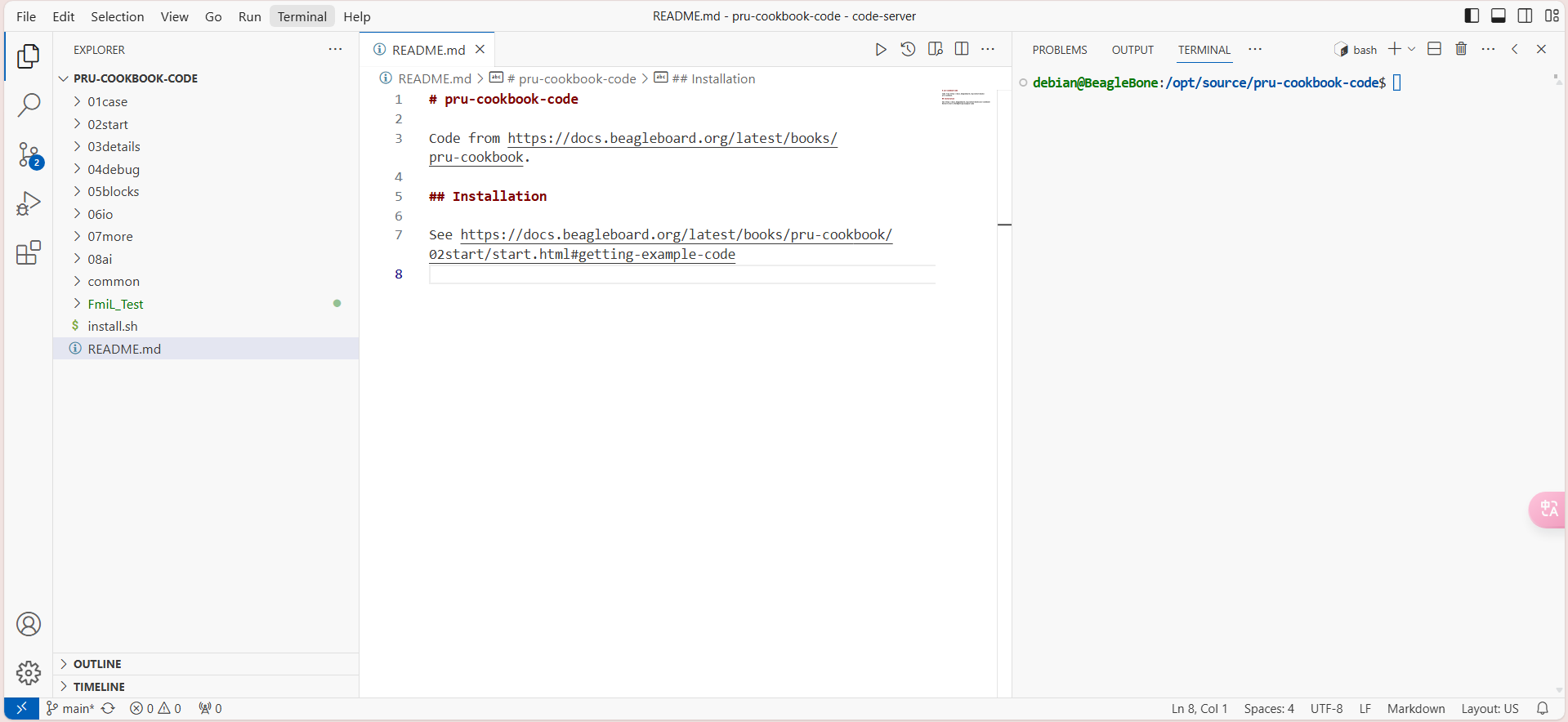

在此跳过下载固件、烧录到卡、开机启动、连接USB数据线、浏览器进入192.168.7.2、进入VScode界面的过程。下图是在浏览器打开的vscode界面。首先我选择在一侧打开命令行终端，这样输入指令无需另外通过putty之类的软件了。实现在vscode编辑代码；再在vscode终端敲命令执行测试，非常合理。

（如果没有终端Terminal界面，可点击左上角的导航栏Terminal新增。）

（使用的账号：debian 密码：temppwd）

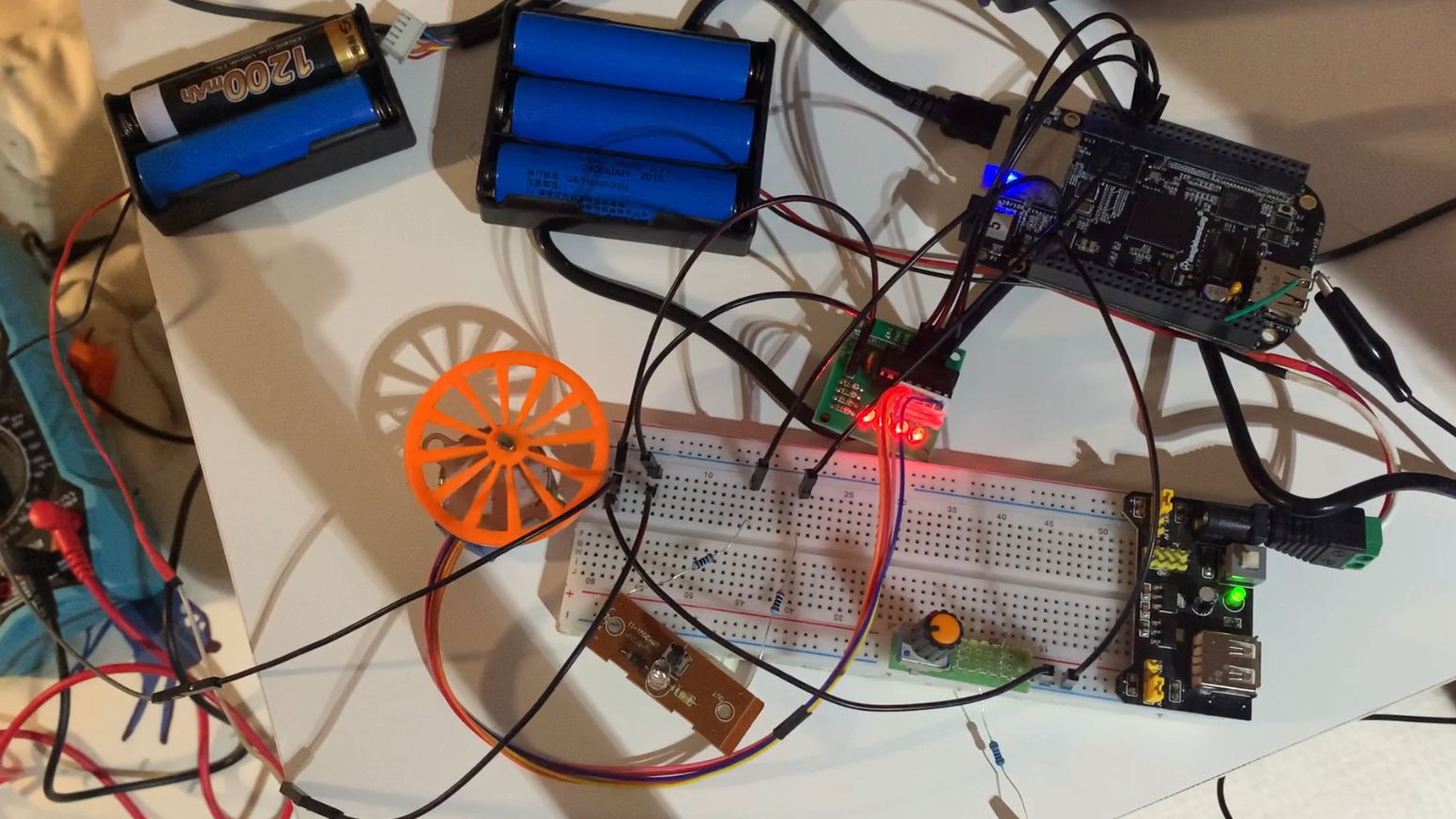

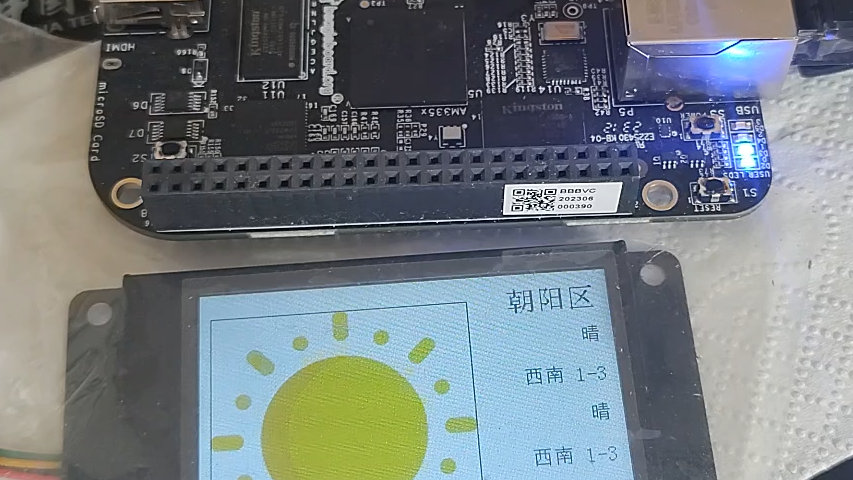

根据教程资料的内容对系列例程进行效果观察，快速上手获得乐趣，才会有更多动力继续研究。其中主要包含两种例程文件：JavaScript和python。那么好，我们选择python，点击即可运行。快速观察实验现象，对板子有更进一步了解。

4.2 硬件连接

1、电路设计部分

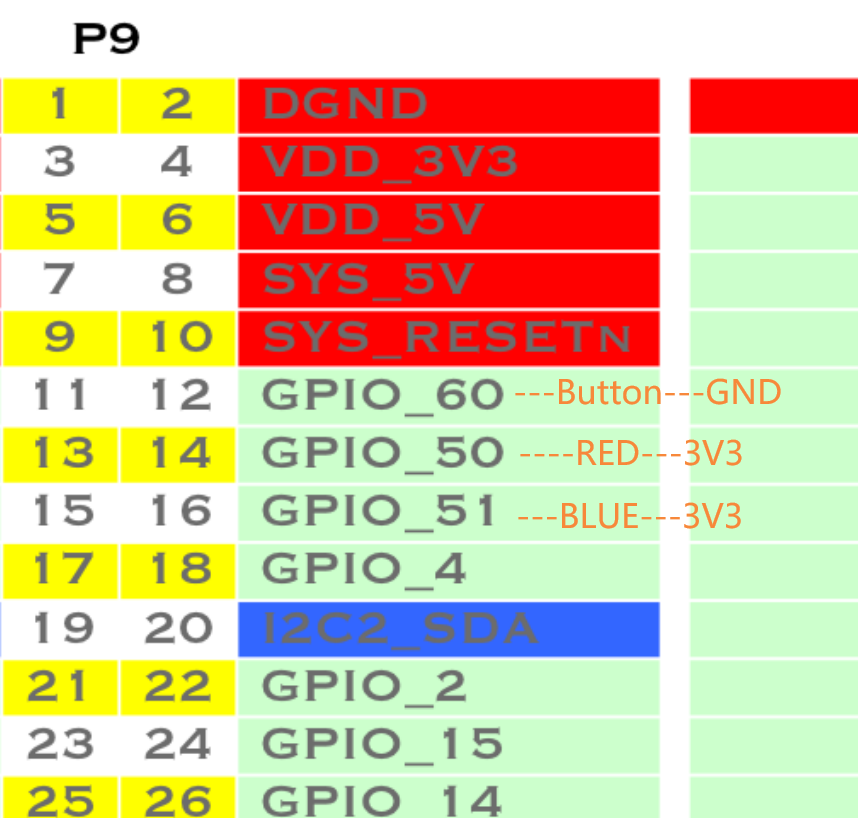

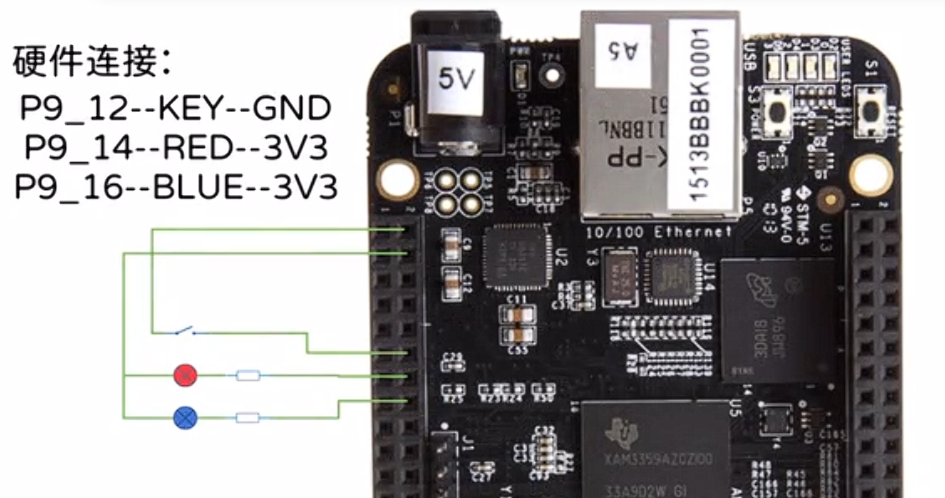

使用一小块洞洞板，找来LED，按钮，贴片电阻和导线。按照P9的引脚定义，快速实现对应的测试电路连接：红色LED接到P9_14引脚，蓝色LED接到P9_16引脚，按钮接到P9_12引脚，焊接排针测试无短路，插上板子使用例程里面的 03displays/externalLED.py 例程，稍加修改引脚即可测试LED是否正确点亮。

2、程序配置部分

配置GPIO引脚，对IO编号进行定义功能名称，button_pin为按钮引脚，led1_pin和led2_pin分别为两个LED的引脚。

button_pin = "P9_12"
led1_pin = "P9_14"
led2_pin = "P9_16"

初始化GPIO引脚函数，GPIO.setup(pin, direction, pull_up_down)：配置GPIO引脚方向和内部上拉电阻。button_pin设置为输入引脚并启用上拉电阻，led1_pin和led2_pin设置为输出引脚。

GPIO.setup(button_pin, GPIO.IN, pull_up_down=GPIO.PUD_UP)
GPIO.setup(led1_pin, GPIO.OUT)
GPIO.setup(led2_pin, GPIO.OUT)

初始化LED状态，将两个LED灯设为关闭状态

GPIO.output(led1_pin, GPIO.HIGH)
GPIO.output(led2_pin, GPIO.HIGH)

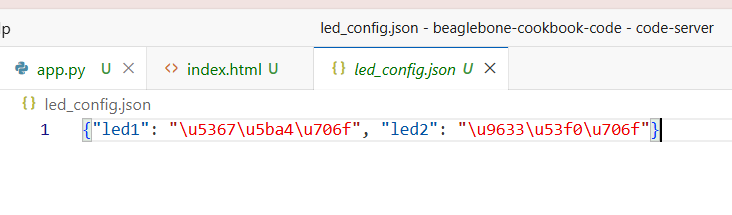

读取配置文件led_config.json初始化LED名称，如果存在，读取文件并加载LED名称，如果不存在，使用默认名称初始化，并创建配置文件保存名称。

config_file = 'led_config.json'
if os.path.exists(config_file):
    with open(config_file, 'r') as file:
        led_names = json.load(file)
else:
    led_names = {"led1": "LED 1", "led2": "LED 2"}
    with open(config_file, 'w') as file:
        json.dump(led_names, file)

物理按钮状态初始化一次。

last_button_state = GPIO.input(button_pin)

3、程序业务部分

函数实现，0.1s轮询物理按钮状态并更新LED状态，如果检测到按钮从未按下变为按下状态，则切换LED状态（打开或关闭）

def button_polling():
    global last_button_state
    while True:
        current_button_state = GPIO.input(button_pin)
        if current_button_state == GPIO.LOW and last_button_state == GPIO.HIGH:
            # 切换LED状态
            led1_state = GPIO.input(led1_pin)
            new_state = GPIO.LOW if led1_state == GPIO.HIGH else GPIO.HIGH
            GPIO.output(led1_pin, new_state)
            GPIO.output(led2_pin, new_state)
        last_button_state = current_button_state
        time.sleep(0.1)

启动按钮轮询线程用于轮询上述函数，新线程运行button_polling函数。

threading.Thread(target=button_polling, daemon=True).start()

4.3 后台业务Flask了解与使用

1、简介（参考GitHub Copilot）

Flask是一个轻量级的Web框架，用于构建Web应用程序和API。它使用Python语言编写，设计上追求简单和易于扩展。

特点：

1. 轻量级：Flask本身只包含最基本的功能，没有默认的数据库集成或表单处理工具，保持框架的轻量级特点。
2. 易于扩展：通过Flask的扩展机制，可以选择并集成第三方工具和库，如SQLAlchemy（数据库）、WTForms（表单处理）、Flask-RESTful（API构建）等。
3. 灵活性：开发者可以根据需求自由选择工具和库，避免了不必要的功能堆积。
4. 简单易用：Flask的API设计简洁明了，适合初学者快速上手，同时也能满足高级用户的复杂需求。

2、软件实现部分

创建Flask应用实例：Flask(__name__)：创建Flask应用实例。__name__参数用于确定应用根目录，方便定位资源文件。

app = Flask(__name__)

定义根路由/，返回渲染的模板index.html，并传递LED名称。

@app.route('/')
def index():
    return render_template('index.html', led_names=led_names)

定义路由/led_state，返回LED1和LED2的当前状态，以JSON格式返回。

@app.route('/led_state')
def led_state():
    led1_state = GPIO.input(led1_pin)
    led2_state = GPIO.input(led2_pin)
    return jsonify(led1_state=led1_state, led2_state=led2_state)

定义路由/set_name，处理POST请求，更新LED名称并保存到配置文件。

@app.route('/set_name', methods=['POST'])
def set_name():
    data = request.json
    led_names[data['led']] = data['name']
    with open(config_file, 'w') as file:
        json.dump(led_names, file)
    return '', 204

定义路由/led/<int:led_id>/<string:action>，处理POST请求，根据LED ID和操作（开或关）控制相应的LED

@app.route('/led/<int:led_id>/<string:action>', methods=['POST'])
def control_led(led_id, action):
    pin = led1_pin if led_id == 1 else led2_pin
    if action == "on":
        GPIO.output(pin, GPIO.LOW)
    elif action == "off":
        GPIO.output(pin, GPIO.HIGH)
    return '', 204

3、主函数运行

如果脚本被直接运行，则启动Flask开发服务器，监听所有IP地址（0.0.0.0）的5000端口。

if __name__ == '__main__':
    app.run(host='0.0.0.0', port=5000)

4.4 前端html文件分解（参考GitHub Copilot）

1. HTML基础结构

<!DOCTYPE html>
<html>
<head>
    <title>Light Control Center</title>

<!DOCTYPE html>：声明文档类型，告知浏览器这是一个HTML5文档。
<html>：HTML文档的根元素。
<head>：包含元数据（如文档标题、样式表等）。
<title>：定义网页标题，显示在浏览器标签上。

2. 内联样式

<style>
        body {
            background-image: url('https://images.pexels.com/photos/1303098/pexels-photo-1303098.jpeg?auto=compress&cs=tinysrgb&dpr=2&h=650&w=940');
            background-size: cover;
            background-position: center;
            font-family: Arial, sans-serif;
            text-align: center;
            color: rgb(43, 170, 187);
            display: flex;
            flex-direction: column;
            justify-content: center;
            align-items: center;
            height: 100vh;
            margin: 0;
            position: relative;
        }
        body::before {
            content: '';
            position: absolute;
            top: 0;
            left: 0;
            right: 0;
            bottom: 0;
            background-image: inherit;
            background-size: inherit;
            background-position: inherit;
            filter: blur(3px); /* 模糊背景图片 */
            z-index: -1;
        }

background-image：设置背景图片。
background-size：使背景图片覆盖整个背景区域。
background-position：将背景图片居中。
font-family：设置字体。
text-align：将文本居中。
color：设置文本颜色。
display: flex：使用Flexbox布局。
flex-direction: column：将元素垂直排列。
justify-content: center：在主轴方向上居中对齐。
align-items: center：在交叉轴方向上居中对齐。
height: 100vh：设置元素高度为视口高度。
margin: 0：移除默认外边距。
position: relative：设定相对定位，为伪元素定位提供基础。
body::before：使用伪元素在背景图片上添加模糊效果，使前景文字更加突出。

3. 标题样式和发光特效

h1 {
            color: #d8c22e;
            font-size: 3em; /* 放大文字 */
            text-shadow: 0 0 20px rgb(242, 255, 0), 0 0 30px rgba(255, 251, 0, 0.714), 0 0 40px rgba(242, 255, 0, 0.232); /* 发光特效 */
        }

h1：设置标题的样式。
color：设置标题颜色。
font-size：放大标题文字。
text-shadow：添加多个阴影层，形成发光特效。

4. LED控制区域样式

.led-wrapper {
            display: flex;
            align-items: center;
            margin: 10px;
        }
        .led-name {
            margin-right: 10px;
            font-size: 1.5em; /* 放大文字 */
            cursor: pointer; /* 鼠标指针变为手型 */
            text-shadow: 0 0 10px rgba(255, 255, 255, 0.8), 0 0 20px rgba(255, 255, 255, 0.6), 0 0 30px rgba(255, 255, 255, 0.4); /* 发光特效 */
        }
        .switch {
            position: relative;
            display: inline-block;
            width: 80px; /* 增加开关大小 */
            height: 44px; /* 增加开关大小 */
            margin: 10px;
        }
        .switch input {
            opacity: 0;
            width: 0;
            height: 0;
        }
        .slider {
            position: absolute;
            cursor: pointer;
            top: 0;
            left: 0;
            right: 0;
            bottom: 0;
            background-color: #ccc;
            transition: .4s;
            border-radius: 44px;
        }
        .slider:before {
            position: absolute;
            content: "";
            height: 36px;
            width: 36px;
            left: 4px;
            bottom: 4px;
            background-color: rgb(255, 242, 242);
            transition: .4s;
            border-radius: 50%;
        }

.led-wrapper：设置LED控制区域的样式，使用Flexbox布局将LED名称和开关按钮水平排列。
.led-name：设置LED名称的样式，包括放大文字、鼠标指针样式和发光特效。
.switch：设置开关按钮的容器样式，包括大小和位置。
.switch input：隐藏实际的复选框，只显示自定义样式的开关按钮。
.slider：设置自定义开关按钮的样式，包括位置、背景颜色和圆角。
.slider:before：设置开关按钮滑块的样式，包括大小、位置和圆角。

5. 开关按钮颜色

/* 红色LED开关颜色 */
        .switch.red input:checked + .slider {
            background-color: rgb(194, 37, 37);
        }
        .switch.red input:checked + .slider:before {
            transform: translateX(36px);
        }
        /* 蓝色LED开关颜色 */
        .switch.blue input:checked + .slider {
            background-color: rgb(33, 33, 185);
        }
        .switch.blue input:checked + .slider:before {
            transform: translateX(36px);
        }

.switch.red input:checked + .slider：当红色LED开关被选中时，设置滑块背景颜色为红色。
.switch.red input:checked + .slider:before：当红色LED开关被选中时，滑块向右移动。
.switch.blue input:checked + .slider：当蓝色LED开关被选中时，设置滑块背景颜色为蓝色。
.switch.blue input:checked + .slider:before：当蓝色LED开关被选中时，滑块向右移动。

6. 签名样式

.signature {
            position: absolute;
            bottom: 10px;
            width: 100%;
            text-align: center;
            font-size: 1.2em; /* 放大文字 */
            text-shadow: 0 0 10px rgba(255, 255, 255, 0.8), 0 0 20px rgba(255, 255, 255, 0.6), 0 0 30px rgba(255, 255, 255, 0.4); /* 发光特效 */
        }
    </style>
</head>
<body>
    <h1>Light Control Center</h1>

.signature：设置签名的样式，包括位置、对齐方式、文字大小和发光特效。

7. LED控制界面

<div class="led-wrapper">
        <!-- 使用contenteditable属性使名称可编辑 -->
        <span class="led-name" id="led1-name" contenteditable="true">{{ led_names['led1'] }}</span>
        <label class="switch red">
            <!-- 增加开关控件 -->
            <input type="checkbox" id="led1" onclick="toggleLed(1)">
            <span class="slider"></span>
        </label>
    </div>
    <div class="led-wrapper">
        <span class="led-name" id="led2-name" contenteditable="true">{{ led_names['led2'] }}</span>
        <label class="switch blue">
            <input type="checkbox" id="led2" onclick="toggleLed(2)">
            <span class="slider"></span>
        </label>
    </div>
    <div class="signature">
        Wishing you a Merry Christmas and a Happy New Year! - FmiL
    </div>

<div class="led-wrapper">：每个LED控制区域的容器。
<span class="led-name" contenteditable="true">：可编辑的LED名称，用户可以点击并编辑名称。
<label class="switch">：自定义开关按钮的容器。
<input type="checkbox">：实际的复选框，被隐藏。
<span class="slider"></span>：自定义的开关按钮。

8. JavaScript代码

<script>
        // 获取LED名称并保存到服务器
        function saveLedName(led, name) {
            var xhr = new XMLHttpRequest();
            xhr.open("POST", "/set_name", true);
            xhr.setRequestHeader("Content-Type", "application/json;charset=UTF-8");
            xhr.send(JSON.stringify({ led: led, name: name }));
        }

        // 增加事件监听器，当名称编辑完成后保存
        document.getElementById('led1-name').addEventListener('blur', function() {
            saveLedName('led1', this.innerText);
        });
        document.getElementById('led2-name').addEventListener('blur', function() {
            saveLedName('led2', this.innerText);
        });

        // 更新LED状态
        function updateLedStates() {
            var xhr = new XMLHttpRequest();
            xhr.open("GET", "/led_state", true);
            xhr.onload = function() {
                if (xhr.status === 200) {
                    var response = JSON.parse(xhr.responseText);
                    document.getElementById('led1').checked = response.led1_state === 0;
                    document.getElementById('led2').checked = response.led2_state === 0;
                }
            };
            xhr.send();
        }

        // 切换LED状态
        function toggleLed(ledId) {
            var checkBox = document.getElementById('led' + ledId);
            var action = checkBox.checked ? 'on' : 'off';
            var xhr = new XMLHttpRequest();
            xhr.open("POST", `/led/${ledId}/${action}`, true);
            xhr.send();
        }

        // 每秒更新一次LED状态
        setInterval(updateLedStates, 1000);
    </script>
</body>
</html>
