ADI的多功能口袋仪器 - ADALM2000
ADI公司出品的多功能口袋仪器,具有双通道示波器、信号发生器、可程控电压源、万用表等功能
标签
口袋仪器
开源
仪器
M2000
ADI
硬禾发布
更新2023-04-25
6673

内容介绍

主要功能和指标:

  • 双通道USB数字示波器 - 100Msps 12位ADC
  • 双通道任意函数发生器 - 150Msps 12位DAC
  • 16通道数字逻辑分析仪(兼容3.3V CMOS和1.8V或5V,100MS/s)
  • 16通道模式发生器(3.3V CMOS,100MS/s)

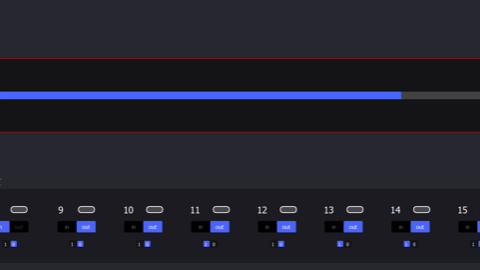

  • 16通道虚拟数字I/O
  • 用于链接多个仪器的两个输入/输出数字触发信号(3.3V CMOS)
  • 单通道电压表(AC、DC、±20V)
  • 网络分析仪 – 电路波特、奈奎斯特、尼克尔斯传输图。范围:1Hz至10MHz
  • 频谱分析仪 – 功率频谱和频谱测量(噪底、SFDR、SNR、THD等)
  • 数字总线分析仪(SPI、I²C、UART、并行)
  • 两个可编程电源(0…+5V、0…-5V)

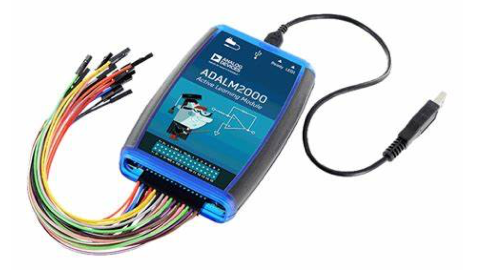

产品图片

Fr4_lK7d0uQktetXd2Hz59pHCwoB

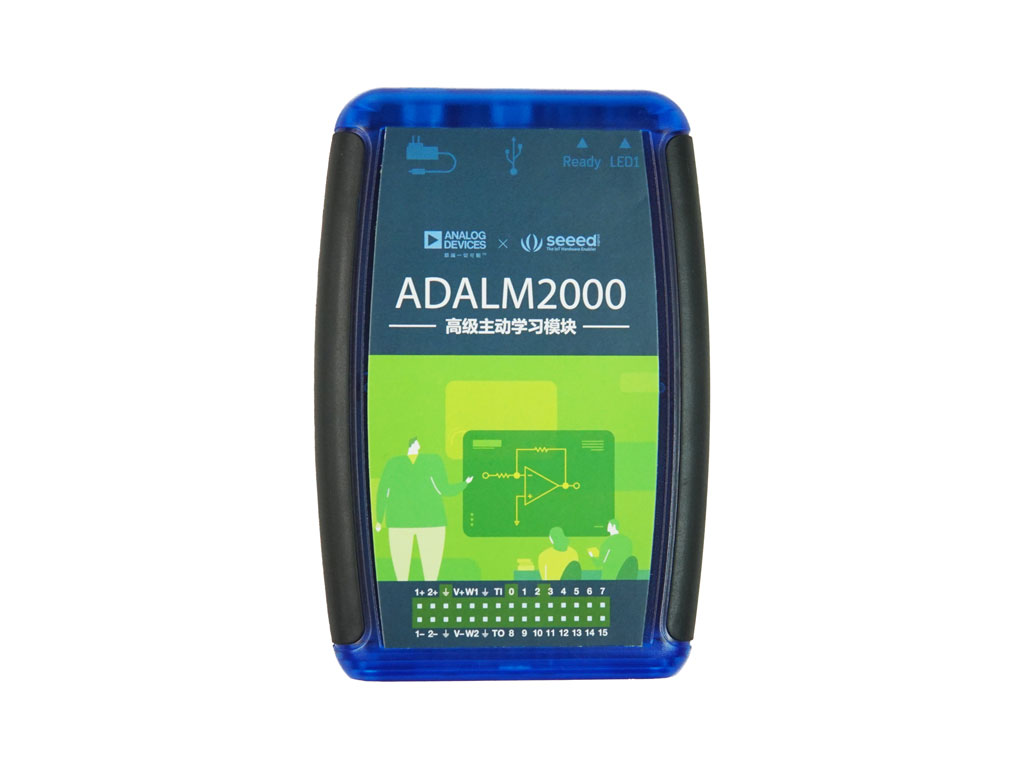

中国地区的版本


Fqs_FGxQBl4J0j6QI8pX_jju9sUA

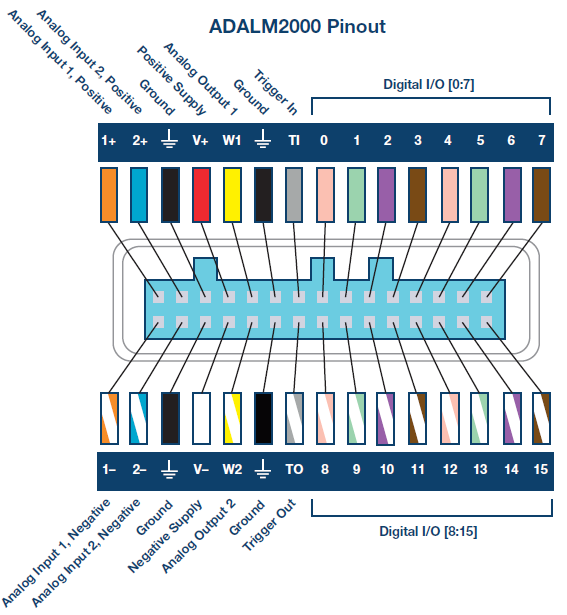

连接器管脚定义

FsDP29zYO_6_zw0r0ywWF-DmthMN

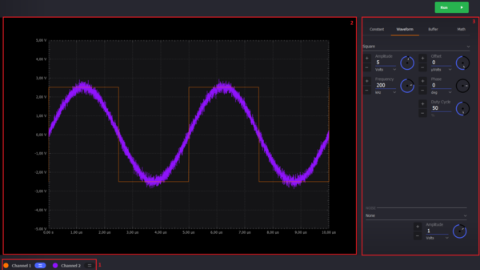

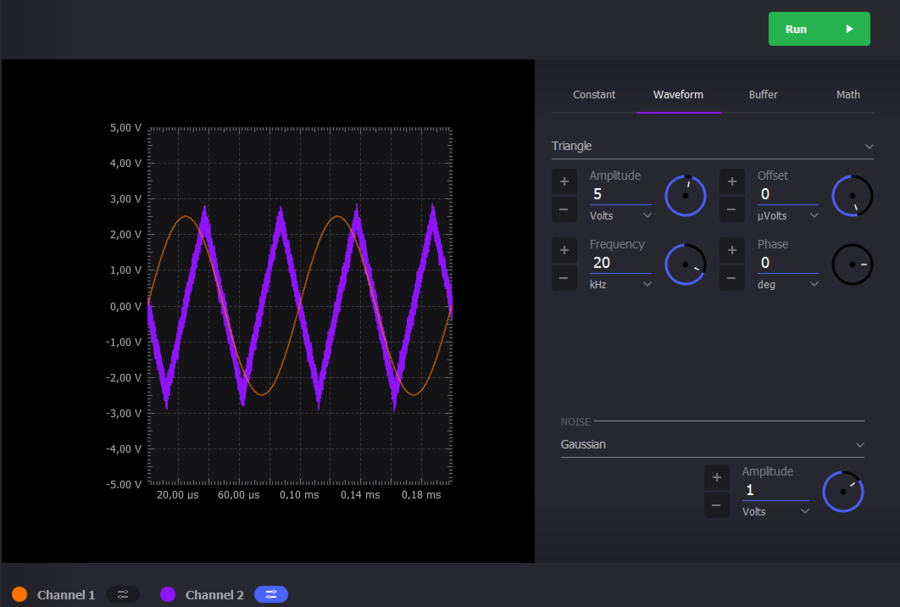

信号发生器功能

Fga1Cu_PaM2seIbqQLisuaLxWuX8

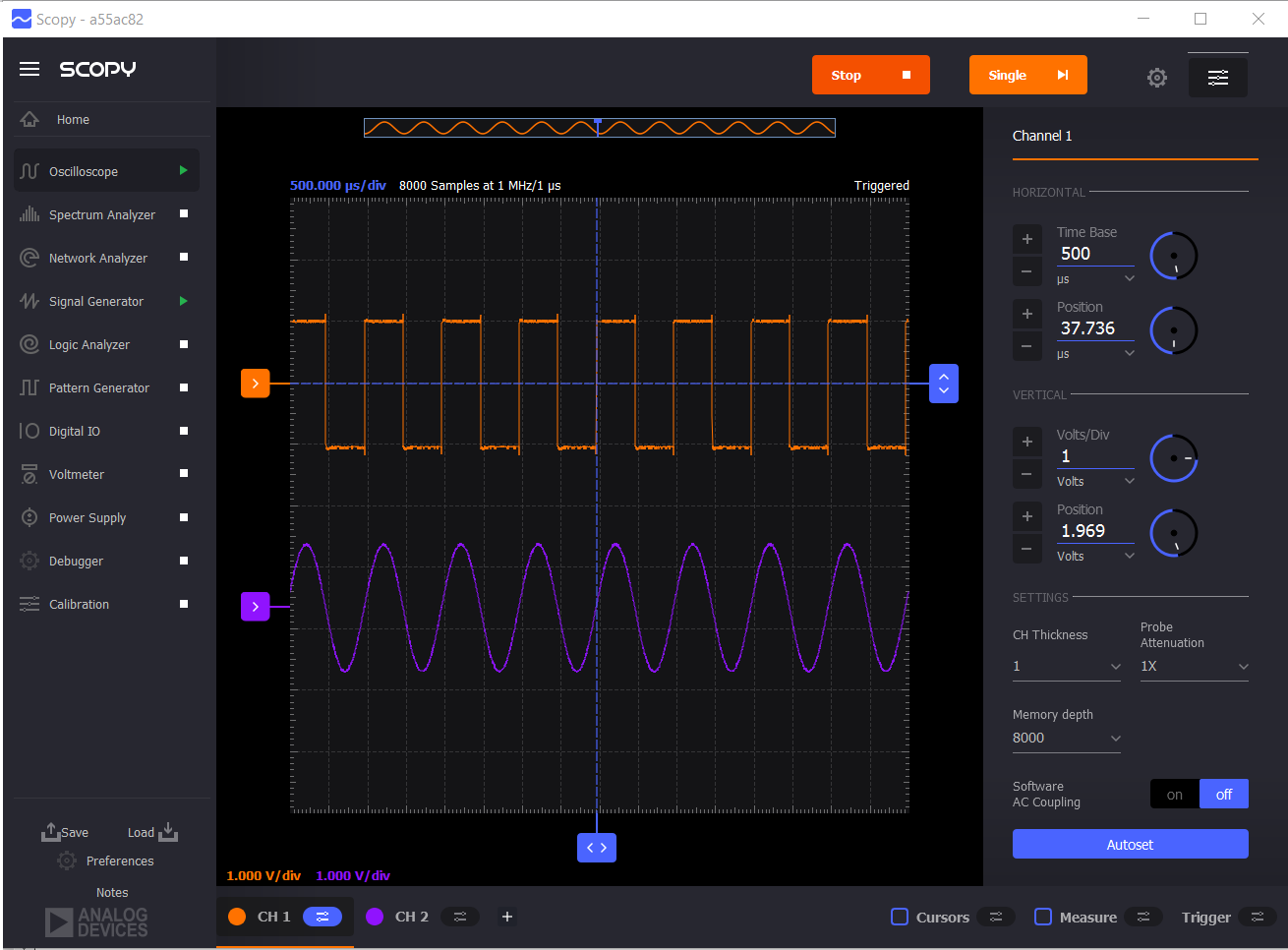

示波器功能

FvUEGtYnmavPW4VZpv3PYPtjIrhJ

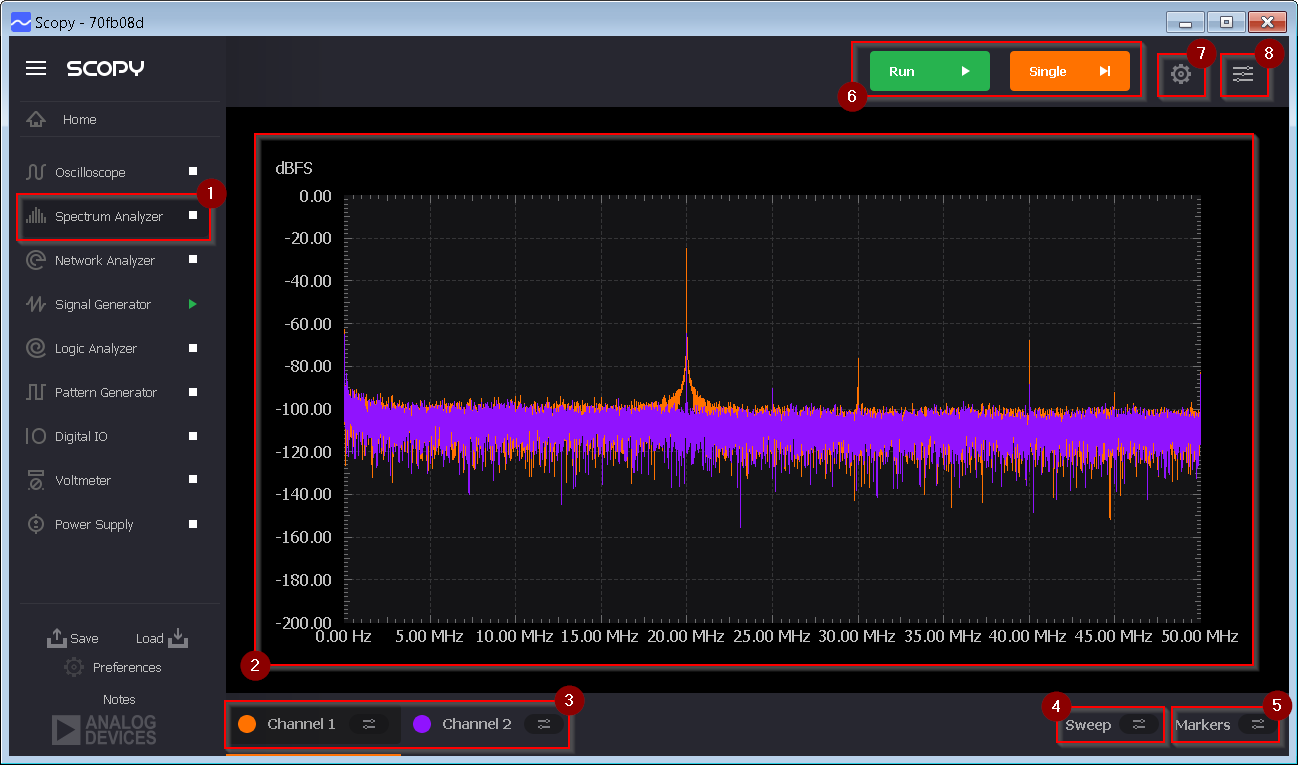

频谱仪功能

Fj57hM6ck_cyzrNe2QIBKQ3i_9FK

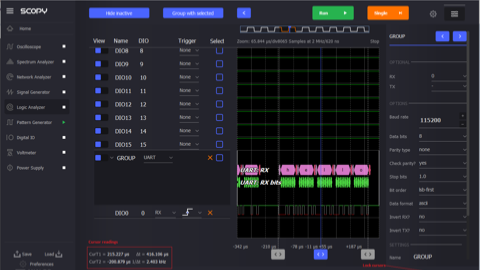

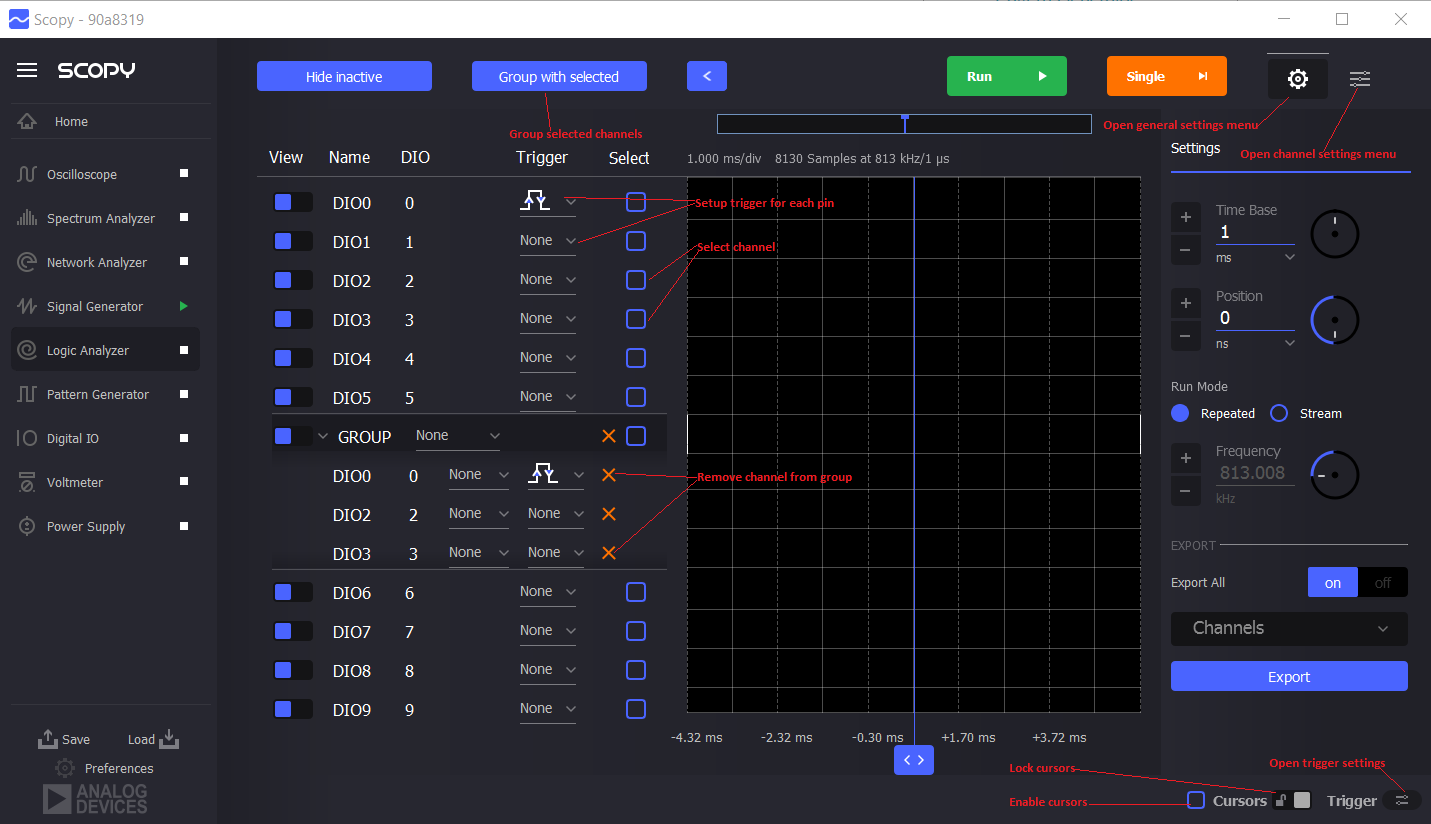

逻辑分析仪功能

FntjkFA0la1ThQDdHXuKkvIkLlOq

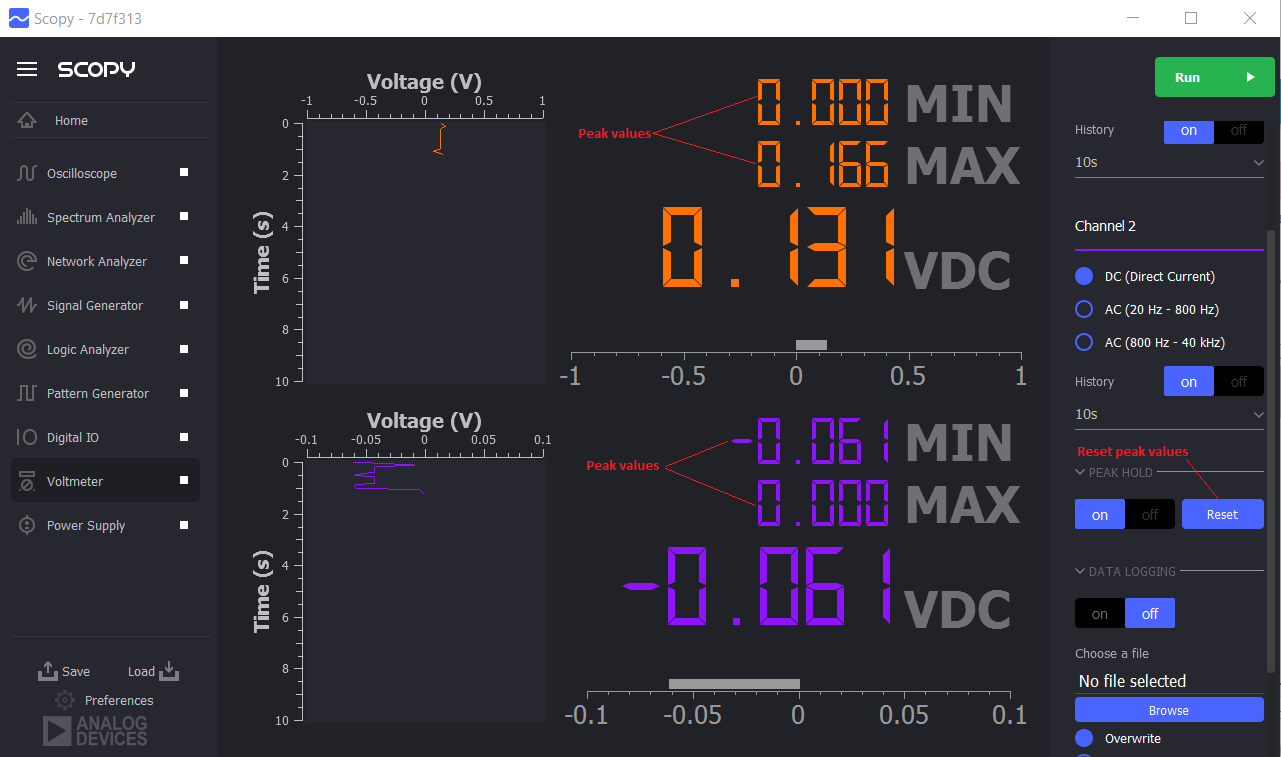

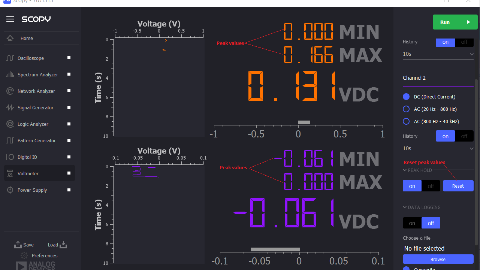

电压表功能

FtfGB1P3DEEdp4_crgTwP4Y5ZW1X

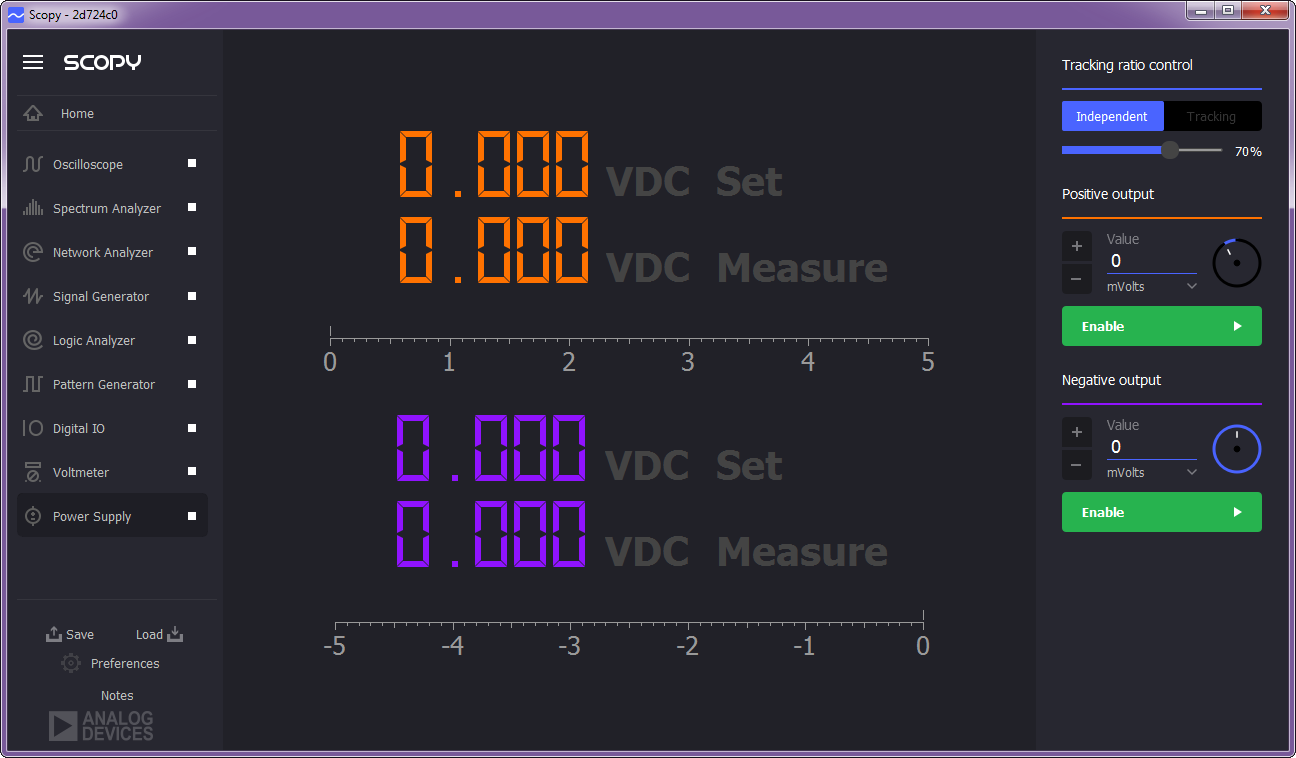

双路可调稳压电源功能

FrTzWQcpRBmw3GMIeEXNJov-TW_d

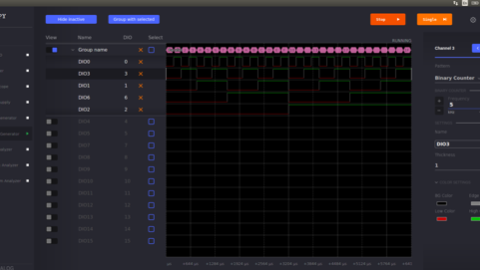

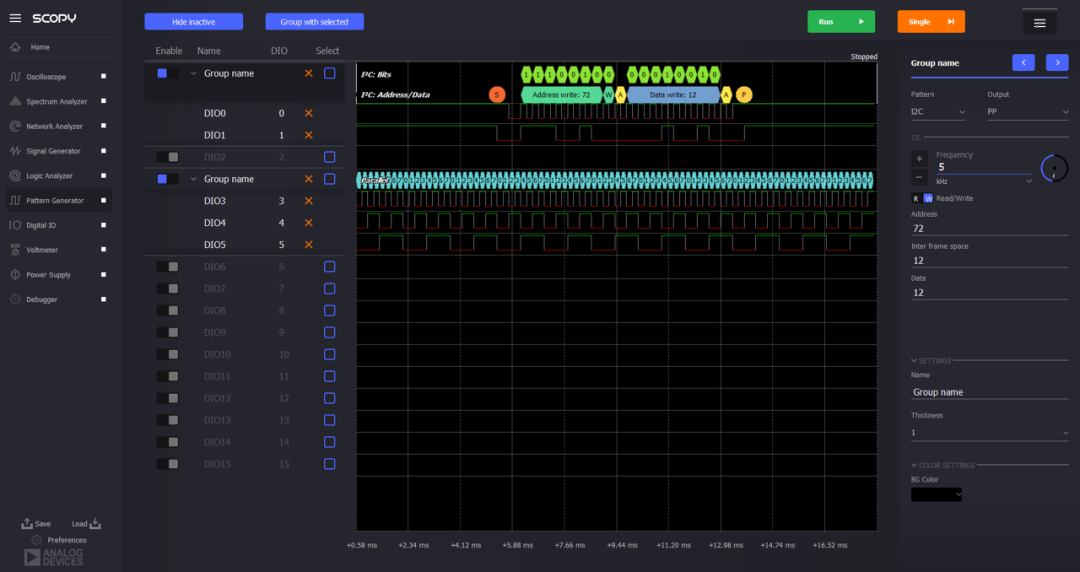

模式产生功能

FuElUZy-tiuItu16Uo4PiDFs4gcu

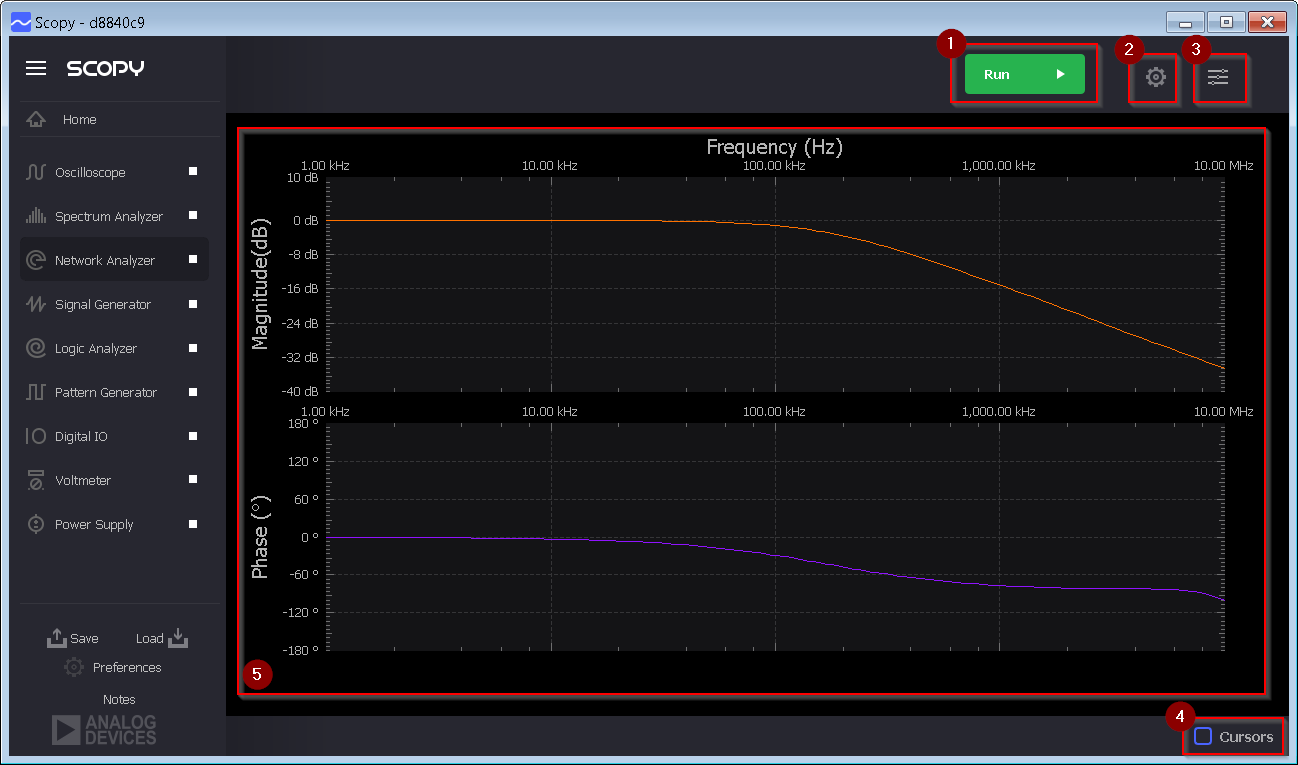

网络分析仪功能

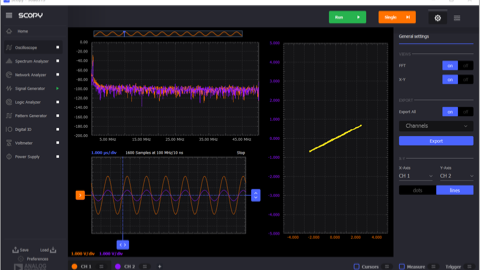

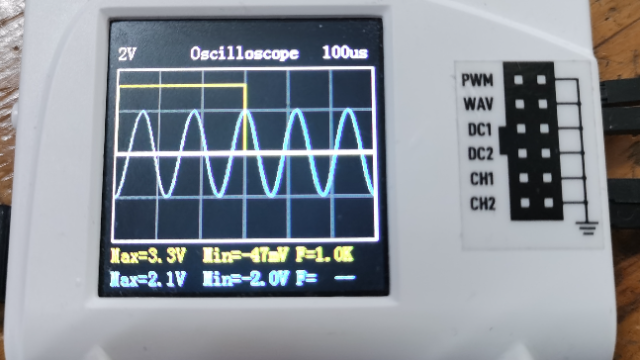

用口袋仪器测试DDS产生的信号



Screen Shot 2020-02-09 at 12.11.55 PM.png

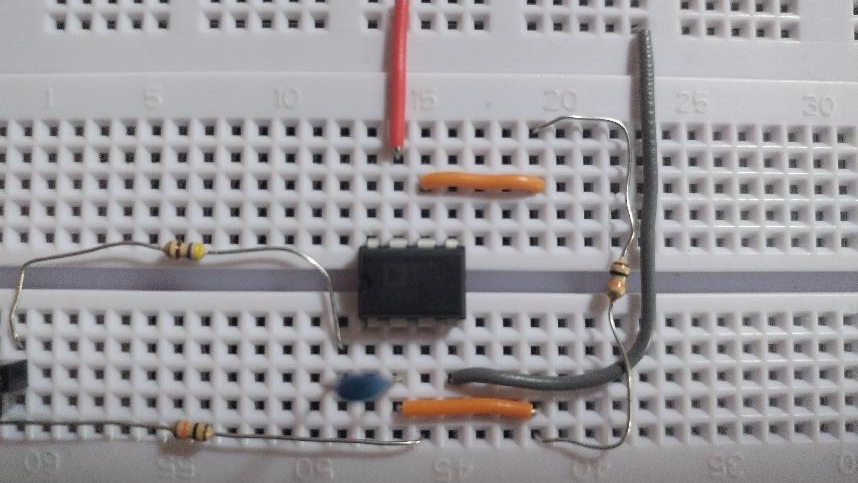

随时随地调试

电子森林上与口袋仪器相关的资源汇总:

  1. 关于该产品的详细资料,请参见电子森林的资源:https://www.eetree.cn/doc/detail/103
  2. 使用教程:口袋仪器ADALM2000的使用教程

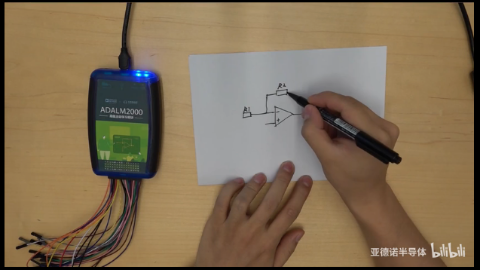

  3. 官方的视频教程:模电必备的“口袋实验室”,百般玩法实战教学
  4. ADI用口袋仪器ADALM2000支持的基础电路实验资源汇总
  5. 用户手册 - Wiki网站
  6. Github上的资源链接

附件下载

adalm2000_revd_schematic.pdf
口袋仪器的原理图 - Rev D,PDF格式
