EV54Y39A - PIC-IoT WA开发板

内容介绍

板卡简介：

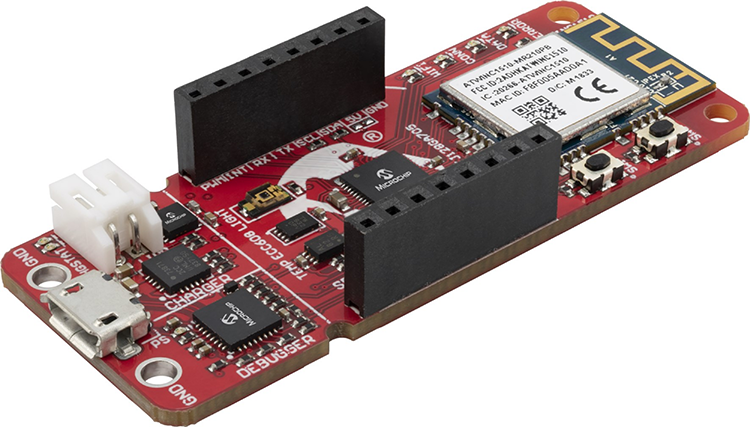

FgubBPXGx5p4JfNJoM8doMFCwlXe

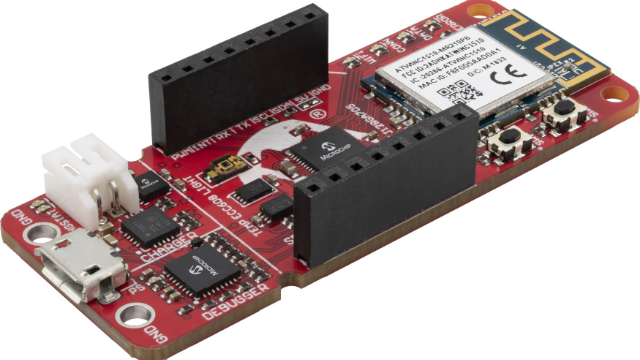

EV54Y39A：PIC-IOT WA DEVELOPMENT BOARD

EV54Y39A是由Microchip推出的PIC-IoT WA开发板，是与AWS（Amazon Web Services）合作开发的Amazon Web Services (AWS) 云物联网开发解决方案。EV54Y39A PIC-IoT WA 开发板和 AWS 为用户构建下一个云连接设计提供了理想的基础平台。该款板卡将强大的微控制器、CryptoAuthentication™ 安全元件和获得全面认证的 Wi-Fi® 网络控制器相结合，提供了一种将嵌入式应用连接到 AWS Cloud 平台的最简单、最有效的方法。利用 Microchip Trust Platform，每个板卡都已预先配置好，可以将光和温度传感器数据上相传到免费的沙盒帐号，并可以在专用网页上实时显示。

PIC-IoT WA开发板基于PIC24FJ128GA705 16位XLP微控制器。这款强大高效的MCU可处理传输到云端的数据，使用户能够扩展物联网功能，并将定制传感器添加到应用中。为实现快速原型设计，该物联网开发板支持Studio 7和MPLAB® X IDE以及图形开发工具，例如START和MPLAB代码配置器 (MCC)。这些工具可简化将现有应用连接到云端或开发新的物联网设计。

PIC-IoT WA还采用ATWINC1510单频带2.4GHz Wi-Fi网络控制器，其优化用于低功耗物联网应用。该器件具有极低功耗，能够存储各种安全证书和8Mb的板载闪存，还可从主CPU卸载所有网络任务，同时自动为Cloud提供安全的套接字连接和服务器身份验证。

PIC-IoT WA开发板将数据加密委托到CryptoAuthentication ATECC608A安全元件。通过超安全密钥存储、加密对策以及让用户和软件看不到私钥，该安全元件可确保传输到云端的最高保真度。

借助板载mikroBUS™连接器，可以无缝集成任何MIKROE® Click™板，并能够快速连接其他支持常见占位的传感器或执行器。PIC-IoT WA开发板有700多个Click板可供选择，可快速集成到具有物联网功能的运动检测器、心率监视器或者几乎您可以想象到的其他任何设备中。USB大容量存储接口可轻松实现微控制器闪存的拖放更新以及Wi-Fi凭证的配置。集成的USB串行端口也可用于诊断和支持命令行接口。

特性：

易于迁移至基于 AVR 的嵌入式应用的云端
- 嵌入式传感器，执行器或机电一体化应用
- 轻松为广大的 AVR MCU 应用添加云连接
智能：PIC24FJ128GA705 XLP MCU
- 128 KB 闪存和 16 KB SRAM
- 低功耗、智能传感器的理想选择
连接：WINC1500 Wi-Fi
- 运行连接到 Amazon Cloud 的 TCP/IP 和 TLS
安全：ATECC608
- 密钥存储、认证、加密
- AWS IoT Core 的安全设备身份验证
- 预先配置，易于连接
物联网传感器节点快速原型开发
- 包括光和温度传感器
- AVR-IoT.com 上的自定义登录页面
- 添加更多传感器：500 多个扩展板供选择
- 轻松拖放编程器/调试器
用于连接 MikroElekronika click Boards™ 的 mikroBUS 接头
板载调试器
- Microchip MPLAB X IDE中的板卡识别
- 编程和调试
- 虚拟 COM 端口 (CDC)
- 一个逻辑分析仪通道（DGI GPIO）

应用：

智能家居物联网传感器和执行器（照明、访问控制、气候控制）
智慧城市工业传感器（空气质量、交通预测）
健康（血压、心率）
工业 4.0 过程控制传感器（液位、压力、温度、流量）

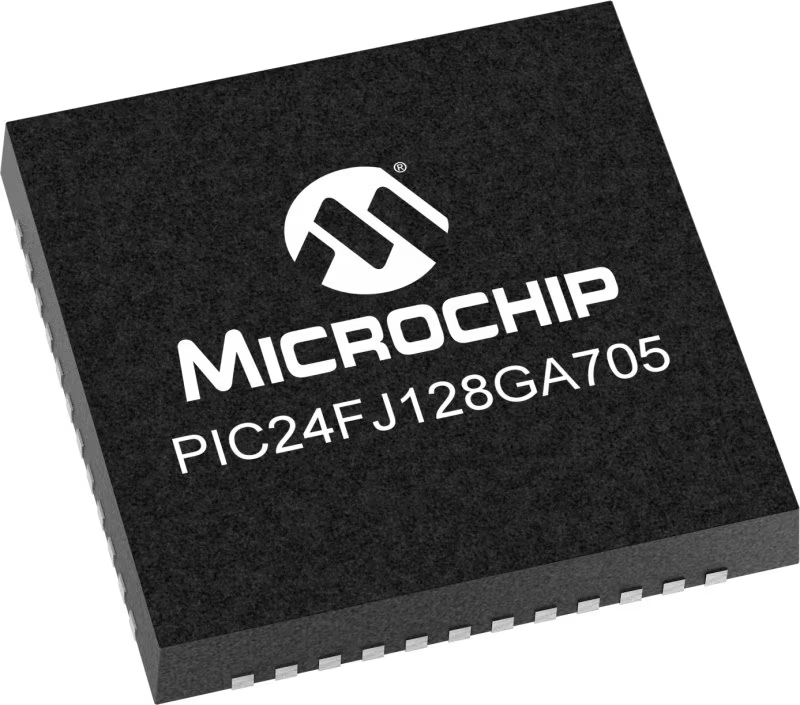

PIC24FJ128GA705 超低功耗16位MCU

Fh87MSLtkfLCYNi8_ISIIceiNhTX

PIC24F系列微控制器是具有128KB 的 ECC 闪存和16KB RAM 的超低功耗16位微控制器，非常适合用于低功耗和互连应用。具有 12 位 ADC（200ksps）、多达 14 个模拟输入、3 个比较器和 CTMU（用于触摸应用），该系列芯片非常适用于通用应用。

该款芯片具有优秀的低功耗性能：芯片相关数据规格睡眠和闲置模式可选择性地关闭外设和/或内核，从而大幅降低功耗并快速唤醒；休眠模式允许 CPU 以低于外设的时钟速度运行；交替时钟模式允许即时切换到较低的时钟速度，从而有选择地降低功耗。

芯片关键规格

CPU类型	16-bit PIC MCU	直接内存访问（DMA）通道	6	ADC数量	1	比较器数量	3
CPU 运行速度 (MHz)	16	工作温度范围	-40ºC~125ºC	ADC通道数	14	是否支持低功耗	是
程序存储器大小（KB）	128	工作电压范围	2.0V~3.6V	最大 ADC 分辨率（bits）	12	是否外设引脚选择 (PPS) / 引脚复用	是
Multiple Flash Panels	False	内部振荡器	8MHz	最大 ADC 采样率（ksps）	200	是否支持 MPLAB 代码配置器	是

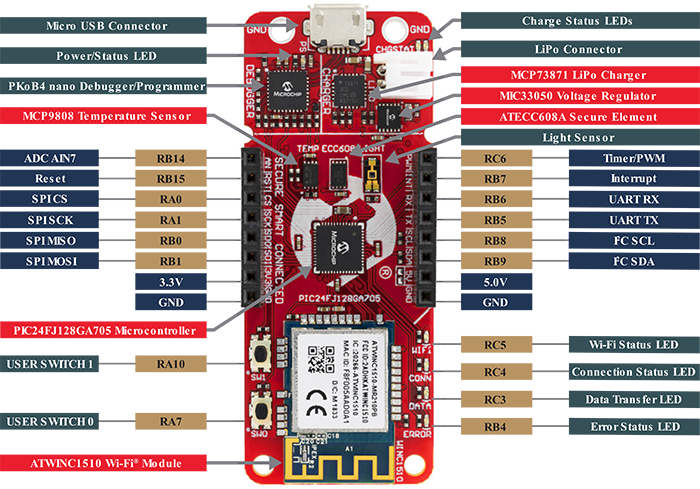

EV54Y39A板卡硬件布局

FruNxJyfYbTMlpIvBohqs8XS68Js

板卡相关资料
