内容介绍
内容介绍

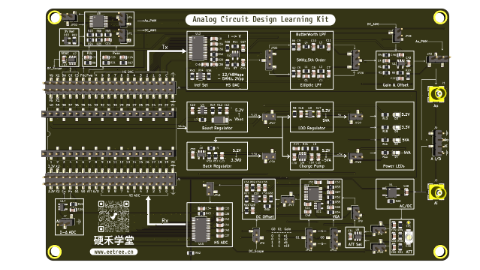

这是一套专为数字电路 + 模拟电路工程化设计学习而设计的学习、训练套件,搭配小脚丫FPGA,通过FPGA编程和软件编程,构建一个任意信号发生器和虚拟示波器。
设计目标:
- 掌握焊接技能 - 板上所有器件都可以分区手工焊接、调试。
- 阻容器件采用0805封装,适合初学焊接者入门练习
- 贴片集成电路分不同焊接难度,可以由简到难
- 每一个功能区之间都通过跳线连接,搭配口袋仪器可以对每一块焊接电路进行分区测试
- 能够使用仪器(尤其方便ADALM2000这种口袋仪器)查看板上的任何信号
- 模拟电路部分的电信号的幅度、频率、相位,搭配电路仿真,可以深刻理解不同模拟电路功能对模拟信号的处理过程及效果
- 数字信号部分的数据、电平、时序关系,深刻理解数字逻辑中的一些核心概念以及电路设计中的要求
- 加强模拟电路仿真与实测之间的相互作用
- 学习模拟电路的基础知识要点:
- 各种运算放大电路的设计和实践
- 模拟滤波器的基本概念和实现方式
- ADC和DAC的关键技术指标和灵活应用
- 学习电子产品系统中供电电源的设计:
- 掌握各种稳压电源的设计拓扑和要点
- 对比各种稳压电源的设计效果和优缺点
- 学习FPGA逻辑编程的综合系统应用
- DDS信号发生器生成任意波形
- PWM生成任意波形
- 高速数据采集的数据处理及传输
- FPGA实现软核及使用
- 模拟数字综合系统设计:
- 搭配FPGA的高速数据采集的知识点和系统设计
- 搭配FPGA的高速任意信号发生器的知识点和系统设计
- 大学生电子设计竞赛综合实训平台
- 灵活搭配其它外设配件 - 按键、显示屏、传感器、电机等,构成灵活多样的系统。

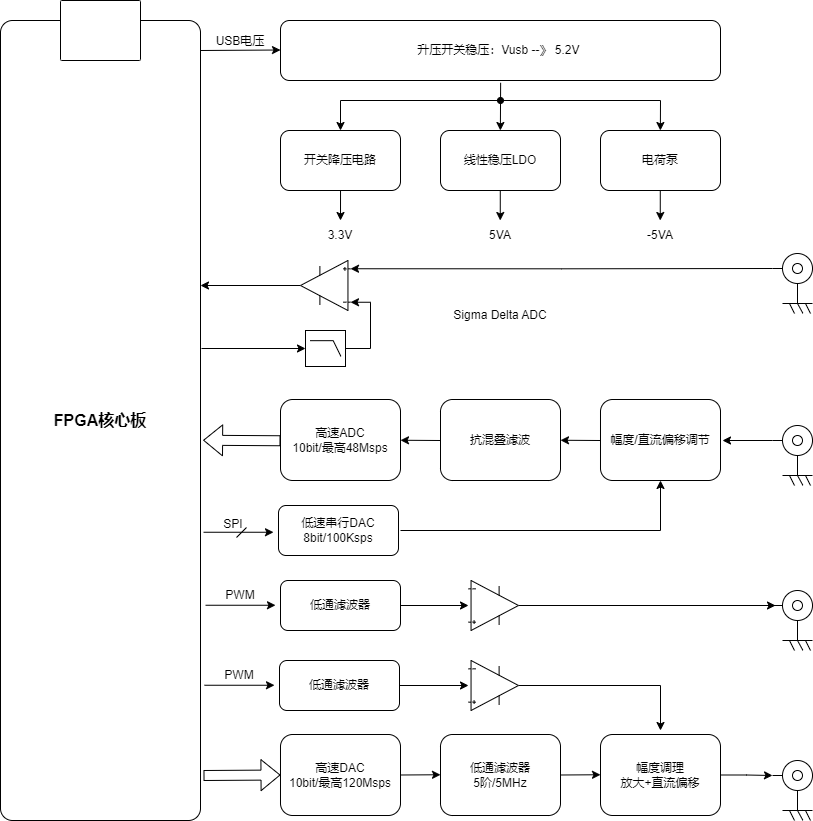

1 主要功能
1.1 核心控制部分
- 基于小脚丫FPGA为核心控制逻辑,实现板上的信号生成以及数据采集.
- 可以使用基于Lattice或Intel/Altera的任意一款小脚丫FPGA核心模块
- 板上所有功能都可以通过FPGA内部逻辑来实现

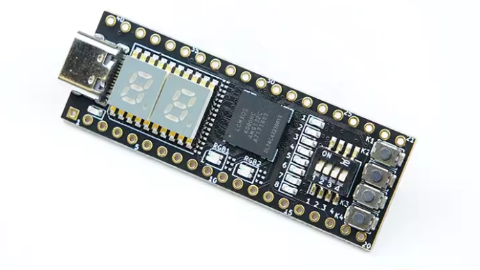

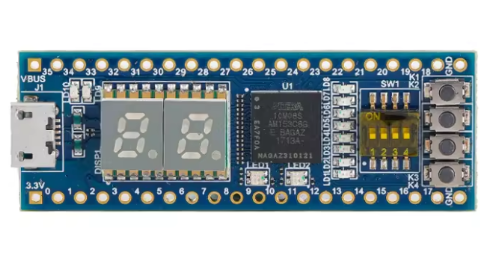

小脚丫STEP-MXO2-LPC

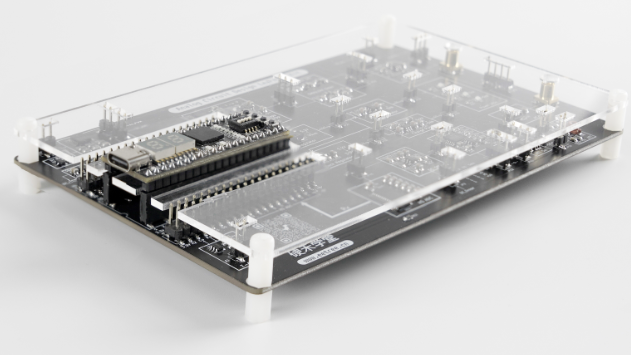

安装了亚克力的实物照片
安装了亚克力的实物照片
1.2 信号产生部分
- 板上使用了最高120Msps/10位的高速DAC可用于任意信号发生器
- 使用小脚丫Web IDE工作在12MHz主频,查看生成模拟信号的频谱以及模拟滤波器的作用
- 使用Diamond/Quartus工具可以通过锁相环让高速DAC工作在最高120Msps转换率,查看生成模拟信号的频谱以及模拟滤波器的作用
- 板上两种5阶低通滤波器,截止频率设定为5MHz,可以通过跳线选择其中一种,并进行对比,可以使用ADALM2000的网络分析功能查看两个低通滤波器网络的特性
- 五阶的巴特沃斯低通滤波器
- 五阶的椭圆低通滤波器
- 如果自行焊接板卡,可以选择不同参数的器件实现不同截止频率的滤波器效果
- 信号幅度控制电路
- 模拟开关切换DAC的参考电流,有x4的扩展,搭配10bit的高速DAC,能够得到72dB的动态范围,相当于使用了12位的高速DAC
- 输出级运算放大器固定增益
- 直流偏移调节
1.3 数据采集部分
- 板上有最高50Msps转换率/10位精度的高速ADC
- 使用Web IDE只支持板上12MHz的时钟频率,高速ADC工作在12Msps
- 模拟信号调理电路
- 输入信号衰减 - 5:1和50:1两种
- 模拟开关选择 - 从两种衰减中进行选择
- 可编程信号放大 - 通过模拟开关选择不同的反馈电阻,从而产生不同的增益
- 抗混叠滤波器 - 简单的一阶低通滤波器
- 直流偏置电压添加 - 满足ADC的模拟信号输入的范围
1.4 低速串行DAC
用于产生直流电压,控制ADC的直流偏置电压
1.5 通过PWM产生直流电压
用于控制DDS信号发生器的输出直流电压,同串行DAC的性能进行比较
- 纹波
- 成本
1.6 通过PWM产生任意信号
产生DDS 任意波形,同高速DAC生成的任意信号进行比较
1.7 通过FPGA + 高速比较器构成Sigma Delta ADC
理解模拟信号到数字信号的转变过程以及Sigma Delta ADC的构成方式
1.8 电源变换部分
- 输入USB电压(5V) 转5.2V升压电路
- 5.2V转5V线性LDO电路
- 5.2V转-5V电荷泵电路
- 5.2V转3.3V开关降压电路
- 电压指示电路LED
1.9 数字外设扩展
小脚丫核心模块的40根管脚可以都通过跳线同板上的其它功能进行连接。这给予了我们一定的灵活性,我们可以在某些板上功能不用的是情况下,使用它们空余出来的管脚通过杜邦线来连接外部的扩展功能。比如可以连接外部的显示屏、传感器、按键、编码器等等:
- 构成单通道信号发生器 - 将连接高速ADC的数字IO用来连接LCD屏、按键或旋转编码器就可以构成一个完整的可以控制参数、可以显示参数乃至波形的信号发生器系统
- 构成单通道示波器 - 将连接高速DAC的数字IO来连接LCD屏、按键或旋转编码器就可以构成一个完整的可以控制界面、显示波形、显示采集到的波形参数的数字示波器系统。
软硬件
元器件

AQY282SX
固态继电器
触点形式:1 Form A(SPST-NO) 适用负载类型:AC,DC 正向压降:1.14V 负载电压:60V 连续负载电流:500mA 导通电阻:850mΩ光电固态开关,60V 500MA
工具
电路图
团队介绍
苏州思德普信息科技有限公司
