项目文档
项目介绍
我的参赛作品名称为，内卷可视化器(办公室小精灵)。我将使用24G毫米波人体检测雷达探测是否有人在工位上，并由ESP32 S3将相关数据存储或通过蓝牙上传到个人电脑保存。
基于此，本作品实现了两个功能
-
检测人坐在工位时间，作出时间统计与久坐提醒。
-
早上有人来到工位后，能够自动开启电脑，实现一点小小的便捷
-
还有相关的有趣功能会在后续开发，如检测到老板来到工位后，实现自动切屏等。
设计思路
核心器件为ESP32 - S3与毫米波雷达传感器。基于检测人是否在检测区域、在检测区域的时间等数据，可以做久坐提醒、久坐时间统计等，可用于健康领域。
设计方向的市场介绍
目前市场上常用的人体检测传感器为红外热释电，检测人体久坐的设备多为穿戴设备，使用新兴的毫米波雷达传感器可以检测到更加微小的人体动作，并且在检测的时候均为无感，没有佩戴穿戴设备的不适性，具有良好的使用前景。
方案框图
-
本项目使用ESP32-S3-WROOM-1作为主控芯片
-
购买24G毫米波人体检测雷达传感器
-
配合LED、按键与继电器完成人机交互与电脑开机等功能。
-
在模块通信方面，主控与个人电脑使用BLE，而雷达传感器与主控则使用串口
-

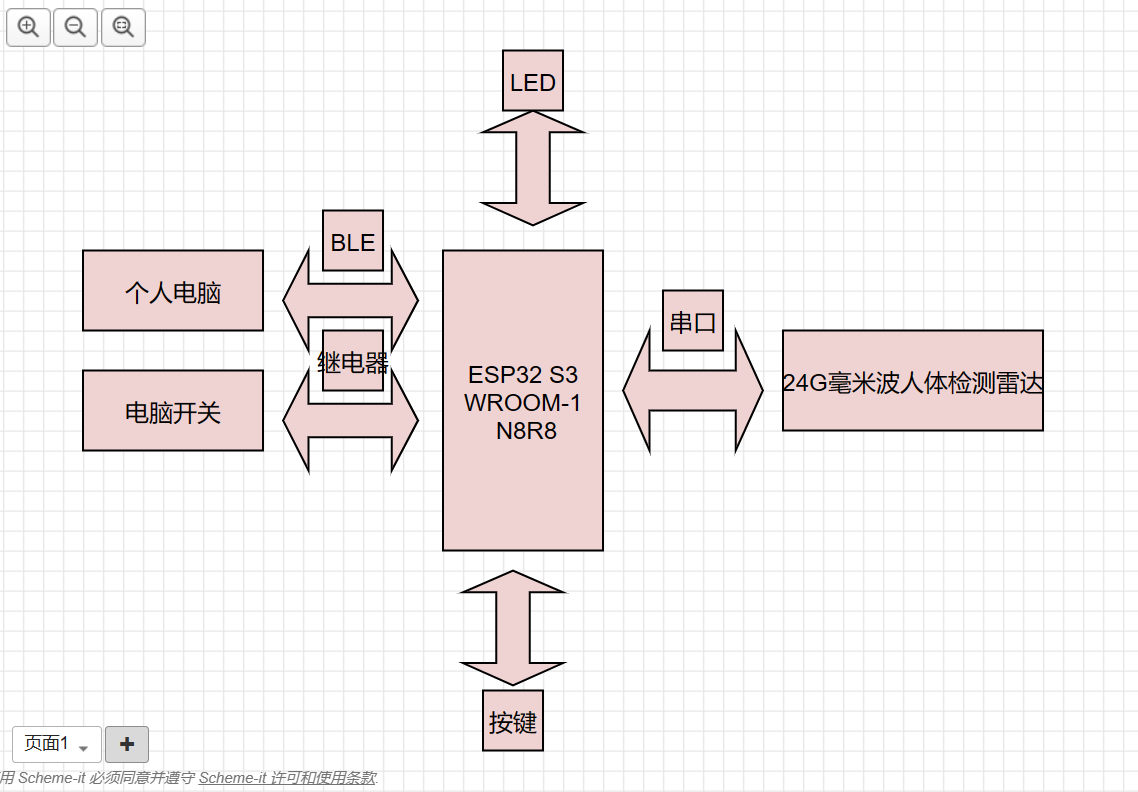

此为框图的分享链接
-
https://www.digikey.cn/schemeit/project/上班时间统计器-a6643b3e8b794d58b87b43d136eb1205
-
Scheme-it工具介绍
Scheme-it工具是一款强大的电子电路设计工具，旨在帮助工程师、学生和电子爱好者轻松创建和共享电路图。该工具提供了丰富的功能，使用户能够快速设计、模拟和测试各种电路。
Scheme-it的主要特点包括：
-
直观的界面：Scheme-it拥有用户友好的界面，让用户可以轻松绘制电路图，无需深厚的电子设计经验。
-
丰富的元件库：工具内置了大量的电子元件符号，包括电阻、电容、电感、晶体管等，涵盖了多种应用场景。
-
实时模拟：用户可以在绘制电路图的同时进行实时模拟，以查看电路的工作原理和性能。
-
在线协作：Scheme-it支持多人协作，用户可以与同事或朋友一起编辑电路图，实时共享想法和改进设计。
-
导出和共享：设计完成后，用户可以将电路图导出为图片或PDF文件，并通过链接分享给他人，方便交流和反馈。
-
集成性：Scheme-it可以与其他工程工具集成，如Digi-Key的元件库，帮助用户更轻松地获取所需元件信息。
无论是学习电子学、原型设计还是进行专业电路设计，得捷Scheme-it都是一个极具价值的工具。它简化了电路设计的流程，使用户能够快速实现创意，并验证其想法，从而加速电子项目的开发和创新。
主要元器件介绍
ESP32-S3-WROOM-1
ESP32-S3-WROOM-1 是一款通用型 Wi-Fi + 低功耗蓝牙 MCU 模组，搭载 ESP32-S3系列芯片。
ESP32-S3 是一款集成 2.4 GHz Wi-Fi 和 Bluetooth 5 (LE) 的 MCU 芯片，支持远距离模式 (Long Range)。ESP32-S3 搭载 Xtensa® 32 位 LX7 双核处理器，主频高达 240 MHz，内置 512 KB SRAM (TCM)，具有 45 个可编程 GPIO 管脚和丰富的通信接口。ESP32-S3 支持更大容量的高速 Octal SPI flash 和片外 RAM，支持用户配置数据缓存与指令缓存。
ESP32-S3芯片具有行业领先的低功耗性能和射频性能，支持 WiFi IEEE802.11b/g/n 协 议和 Bluetooth 5。该芯片搭载 Xtensa-R32 位 LX7 双核处 理器，工作频率高达 240 MHz。支持二次开发，无需使用其它微控制器或处理器。芯片内置 512 KB SRAM，384 KB ROM， 16KB RTC SRAM。芯片支持多种 低功耗工作状态，能够满足各种应用场景的功耗需求。芯片所特有的精细时钟门控功能、动态电压时钟频率调节功能、射频输出功率可调节功 能等特 性，可以实现通信距离、通信速率和功耗之间的最佳平衡。
模组提供丰富的外设接口，包括 UART，PWM，SPI，I2S，I2C，ADC，LCD， DVP,RMT(TX/RX)，脉冲计数器，USB OTG，USB Serial/JTAG，SDIO，DMA 控制器， TWAI 控制器，温度传感器，电容式传感器和多个IO 口。
使用ESP32-S3模组相比于ESP32-S3芯片更有利于降低PCB布线难度，加快开发进度。

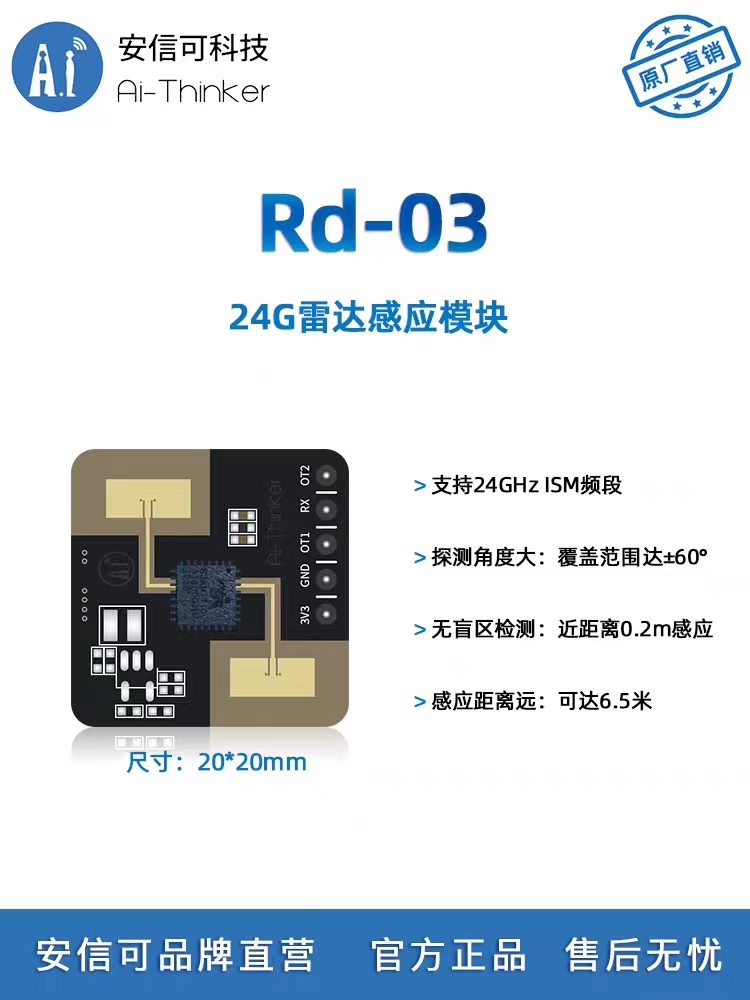

安信可24G人体雷达传感器模块 Rd-03
Rd-03是由深圳市安信可科技有限公司开发的雷达模组，搭载砂典微的S3KM1110芯片。S3KM1110芯片是一种基于FMCW雷达收发器技术的集成单片机毫米波传感SoC。它工作在24GHz的K波段，每个单频扫描的调制带宽高达1GHz.利用FMCW调频连续波，对设定空间内的目标进行探测。结合雷达信号处理实现高灵敏度的运动检测和微动检测。
Rd-03模组可感知区域内是否有运动或微动的人体，实现实时检测结果，提供可视化的配置工具，可轻松配置感应距离范围、不同区间的感应灵敏度和无人延时时间等。
对本大赛的心得体会
很高兴能够参与到硬禾学堂的FastBond第2季 - How2Make设计大赛阶段一的活动中。在该活动中，我学习到了新的好用的软件Scheme-it，可用来画系统框图并进行便捷的分享。是本活动的一个契机，让我把心中所想具体设计出来，在接下来的时间里，我将继续完成本项目原理图、电路图与PCB板的绘制。在成功打板后，将会进行焊接，调试，编写业务代码等工作。再次感谢硬禾学堂。
