一、项目思路

在平时的调试过程中，经常有使用电脑（上位机、串口助手等）对MCU的UART/I2C/SPI通信口进行调试、监控的需求，其中USB转UART模块是很常见的，但是将三者集成在一起的模块较少，且功能扩展性不强。

本项目思路是使用一款低成本、PIN脚少的STM32070F6 MCU，设计一个USB转多功能通信口模块，由于固件的灵活性，再配合自定义上位机，可以满足很多灵活的应用场景。

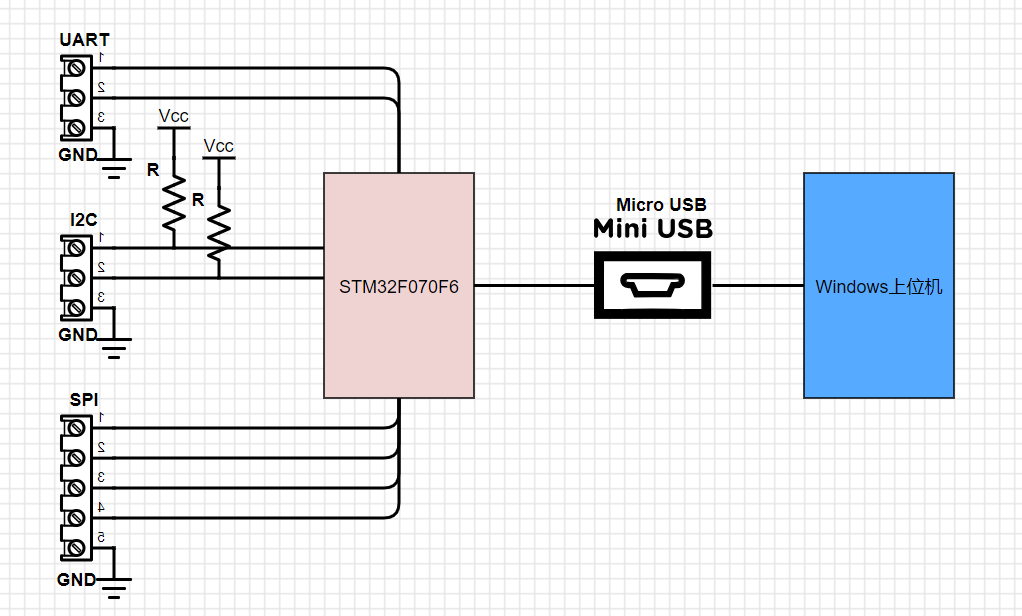

二、方案框图

要元器件：

• STM32F070F6主控，TSSOP20小封装（厂商：意法半导体ST）
• Micro USB口
• 排针或接线端子
• 阻容

STM32F070F6主控介绍：

• 基于ARM Cortex-M0 内核，主频高达48MHz
• 6Kbytes SRAM + 32Kbytes FLASH
• 支持SPI/UART/I2C/USB通信接口
• TSSOP20封装

三、软件开发

固件开发：

• USB使用CDC+VCP复合设备。
• VCP使用标准协议实现USB转串，USB数据转I2C/SPI使用自定义协议。
• 支持固件通过USB升级

上位机开发：

• 兼容串口助手直接进行USB转UART通信
• 自开发上位机，使用USB CDC，自定义协议，实现I2C/SPI主从机的通信功能。例如，读写EEPROM/SPI FLASH等操作。

四、小结

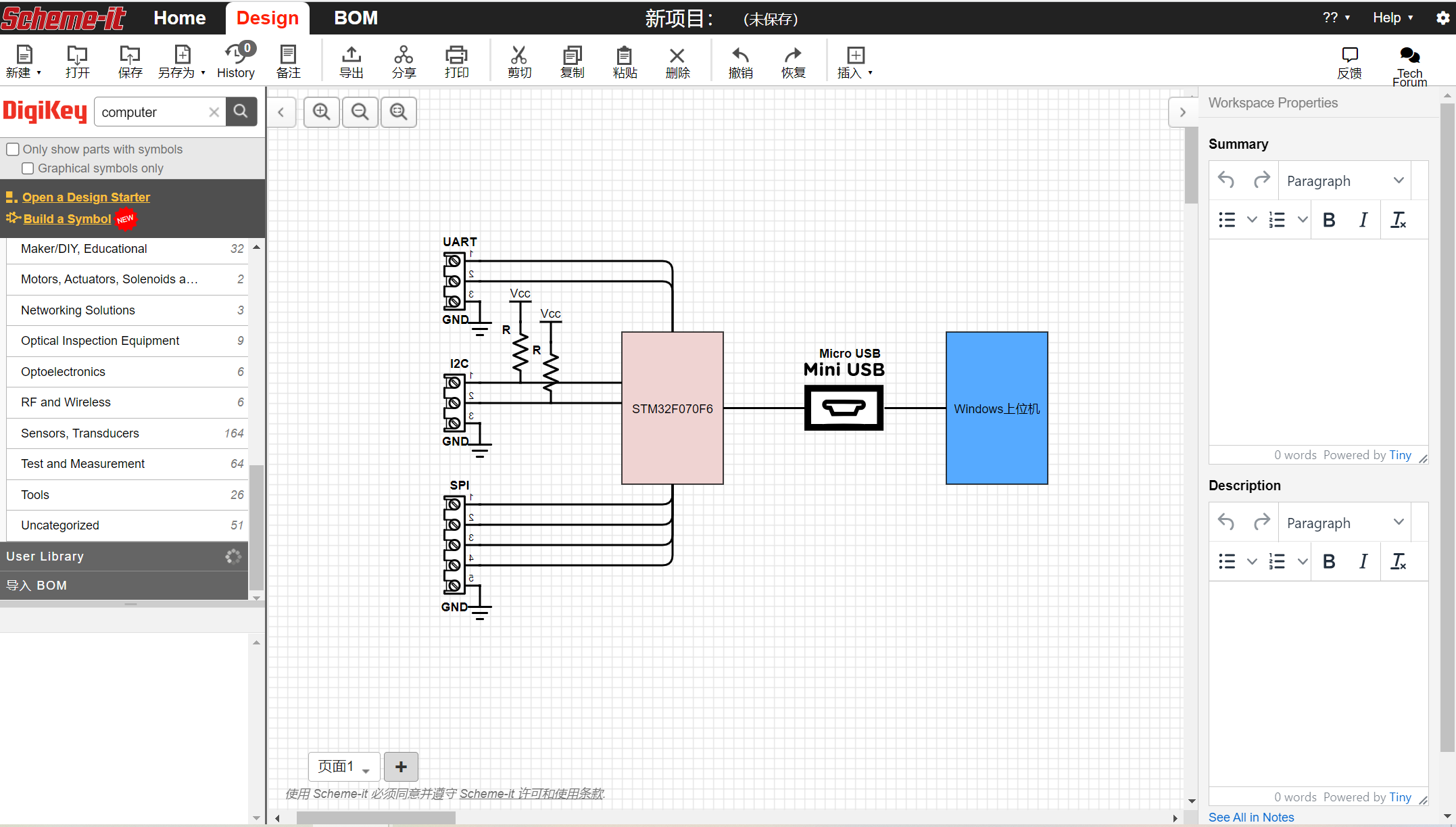

本项目框图设计，使用digkey Scheme-it进行绘制。

优点：网页操作，无需下载软件，自带大量的元器件图形库，可以直接将项目进行在线分享。

不足：当前bug较多，用户自行绘制的Symbol无法加载，项目无法保存，运行不流畅、卡顿。
