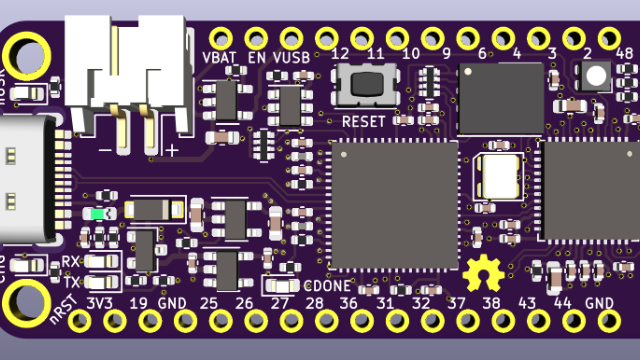

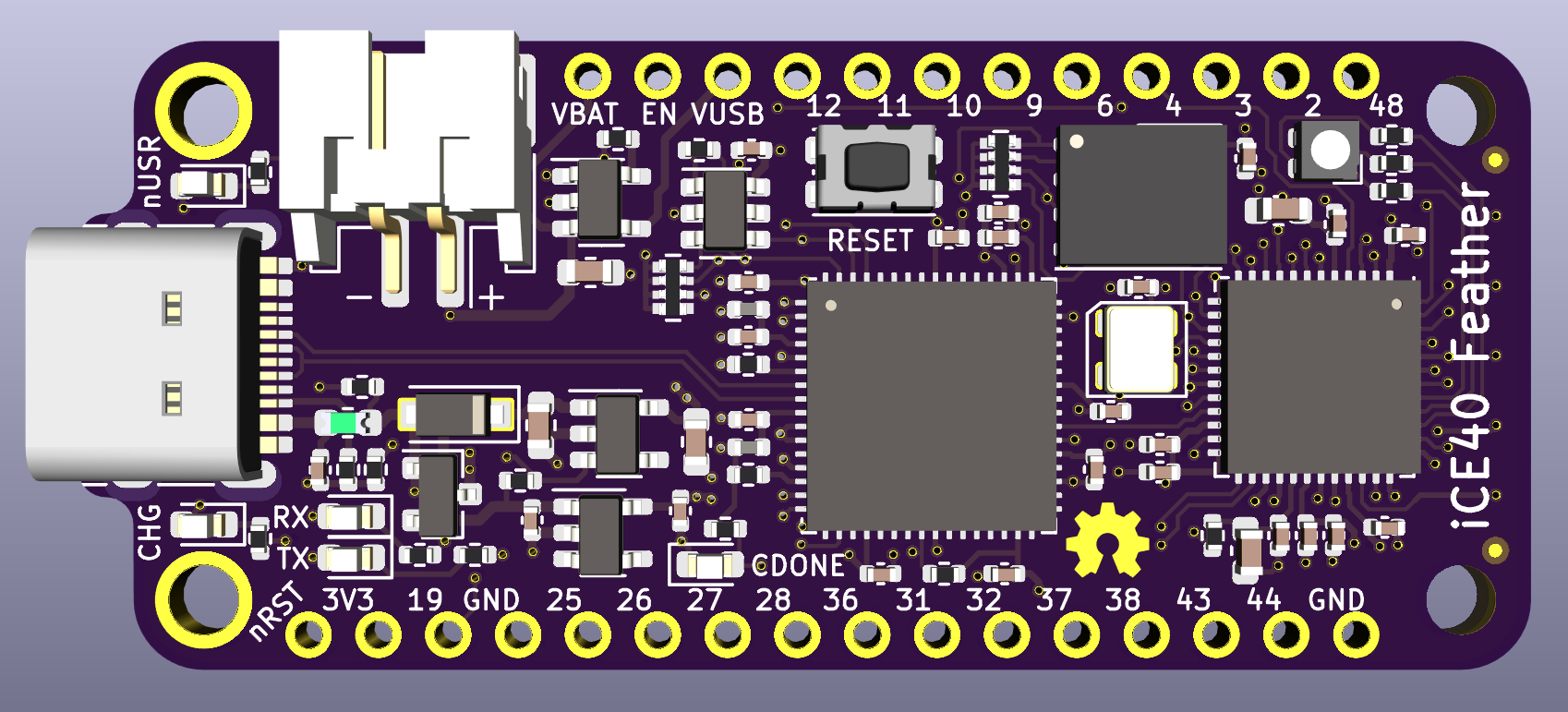

项目链接:iCE40UP5K in an Adafruit Feather form factor
基于Lattice的ICE40UP5K FPGA,使用Feature板卡规格,通过FT2232下载和UART通信。
主要规格:
- Lattice iCE40UP5K FPGA.
- 20 IO in the standard Feather pinout.
- 6 extra IO on AREF and extra pads on back of board.
- FT2232 enables both programming and communications over UART through a Type-C USB connector.
- QSPI flash.
- Onboard RX/TX, user, and RGB LEDs.
软件 & 硬件
元器件
93LC46BT-I/OT
1Kb Microwire (3-wire) Serial EEPROM with 16-Bit Organization
MCP73831T-2ATI/OT
单节锂离子/锂聚合物充电管理控制器
FT2232HL-REEL
USB Hi-Speed to Dual Channel Serial UART/FIFO/JTAG/SPI/I2C IC, LQFP-64
AP2112K-3.3TRG1
具有启用功能的 600MA CMOS LDO 稳压器,输出电压为3.3V
AP2127K-1.2TRG1
300MA 高速、极低噪声 CMOS LDO 稳压器,输出电压1.2V
AP2112K-1.2TRG1
具有启用功能的 600MA CMOS LDO 稳压器,输出电压1.2V
W25Q32JVZPIQ
具有统一 4KB 扇区和双/四 SPI 的 32M 位串行闪存

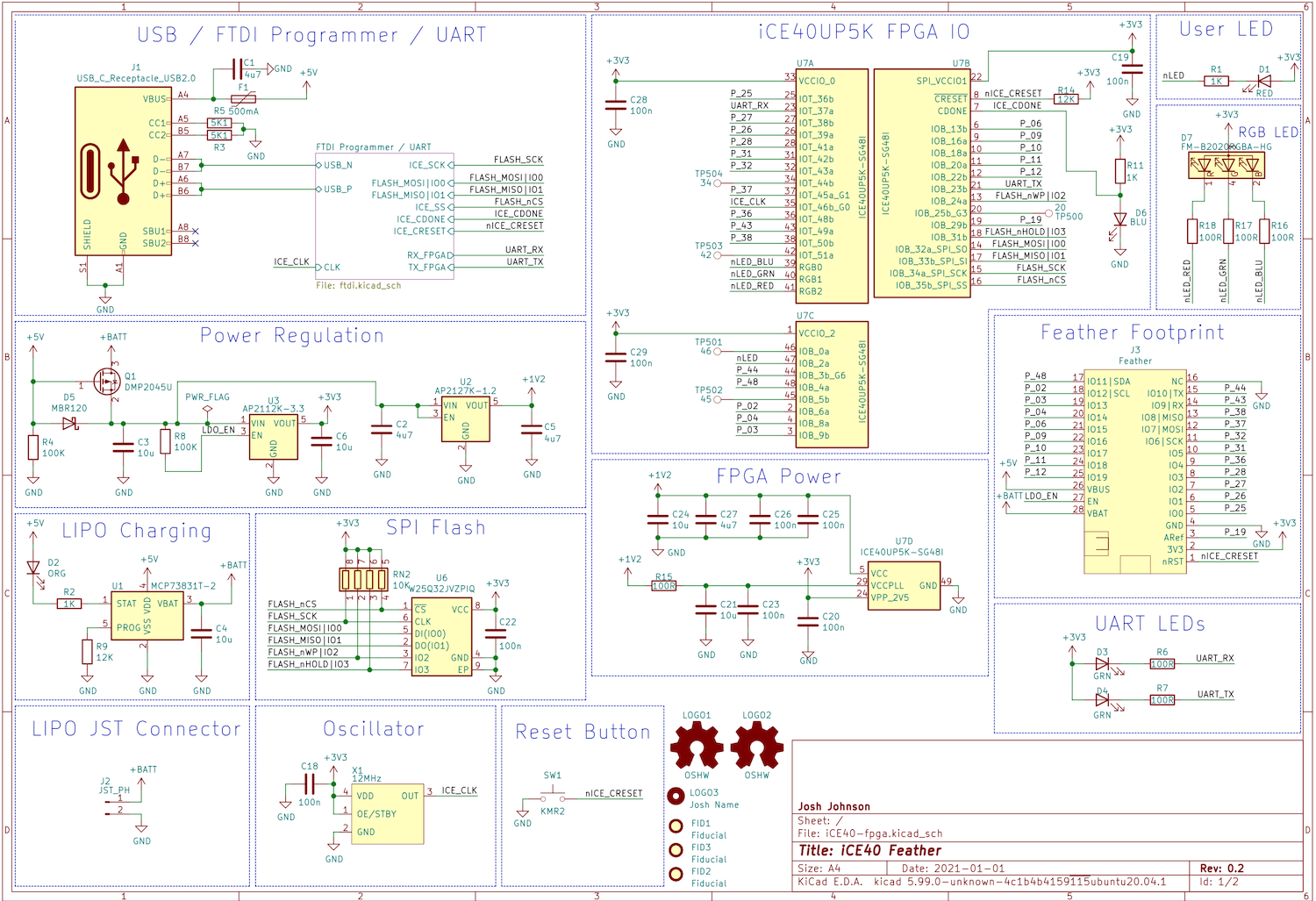

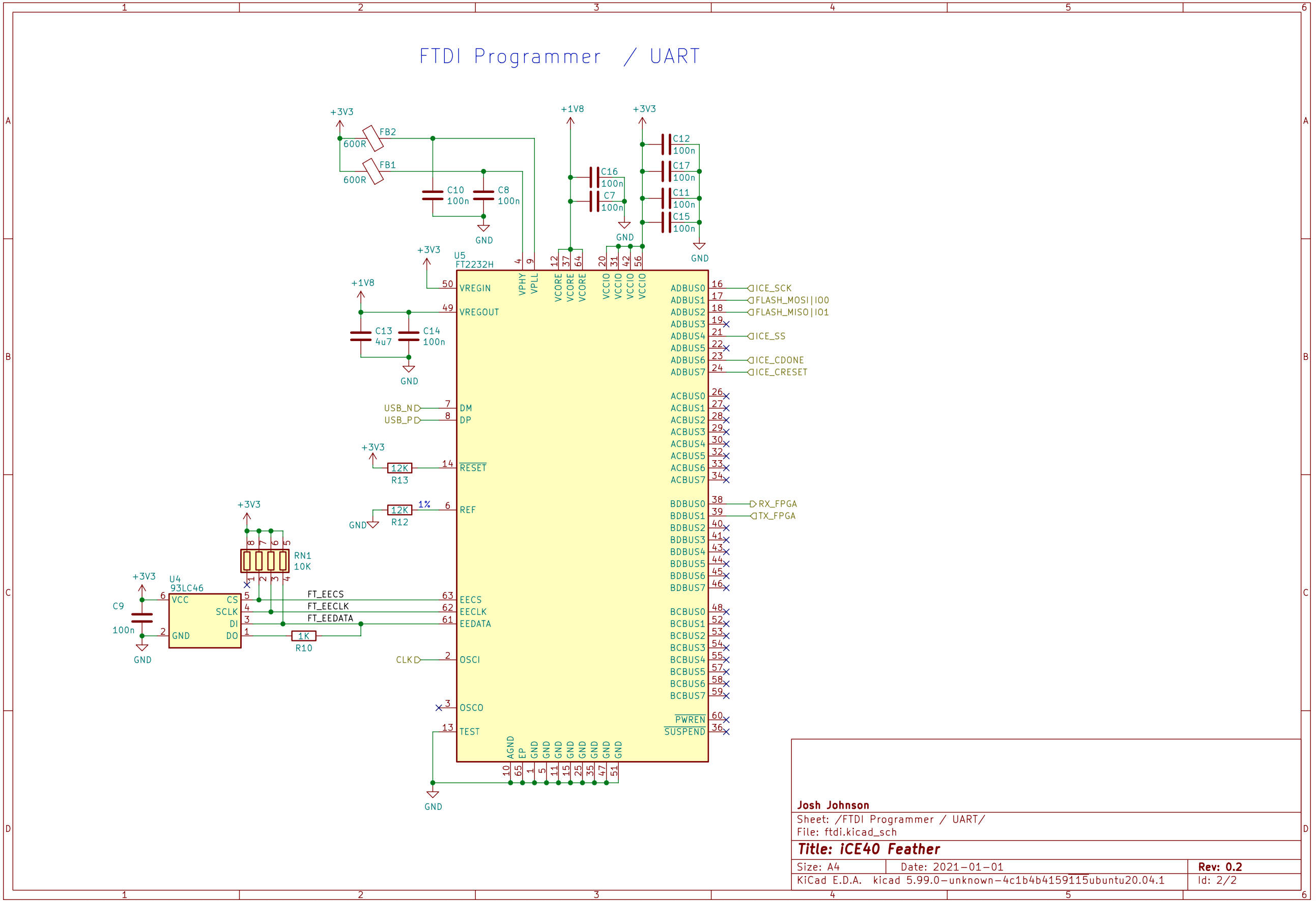

电路图
物料清单
附件下载
iCE40-fpga.pdf
使用KiCad设计的原理图
ICE40Feature_HW.zip
KiCad设计的板卡工程文件
