一、项目简介

 制作一个反应测试器

二、项目要求

     随机点亮板上的一个LED，按下板上的一个按键，在显示屏上显示出从灯亮到按键之间的时间，这是心理学上的一个重要实验

     通过软件产生随机数，程序启动以后在随机数控制的时间下点亮板上的LED，被测试者按下按键以后，处理器计算从点亮灯到接收到按键之间的时间差，并将时间差在OLED上显示出来。

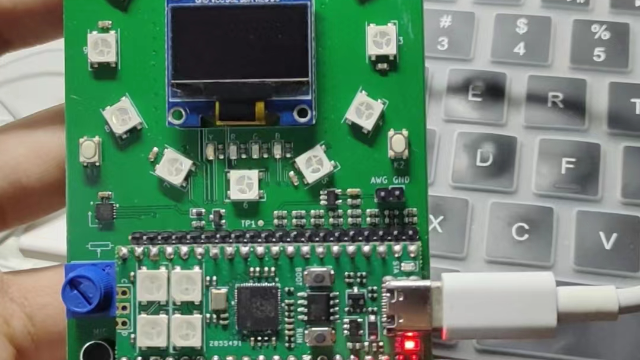

三、设备信息

板卡硬件：

2个按键输入

4个单色LED

12个WS2812B RGB三色灯

1个姿态传感器

1个128*64 OLED显示屏

1个蜂鸣器

1个可调电位计（用于电压表）

1路音频信号输入（用于示波器）

8位R-2R电阻网络构成的DAC（用于DDS信号发生器）

四、实验路线

程序主要使用函数time.ticks_ms进行总体计时，测试开始后，通过调用ws2812b文件中的on函数， 并设置一个1到12的随机数，实现随机点亮板上的LED灯，

    ws2812b.on(int(random.uniform(1, 12)), "#111111")
    time.sleep(3)

在看到灯亮后，测试者按下k1按键，计算其中耗费的时间在oled屏上打印输出，之后进行下一轮测试。

    reactiontime = time.ticks_ms() - starttime
    reactiontime = reactiontime - 5000
    oled.fill(0)
    oled.text("Reaction Time : ", 5, 25)
    oled.text(str(reactiontime) + 'ms', 45, 35)
    oled.show()

并且每次完成测试后要记录下一次测试开始的时间，方便后续计算反应消耗的时间。

    ws2812b.off_all()
    starttime = time.ticks_ms()

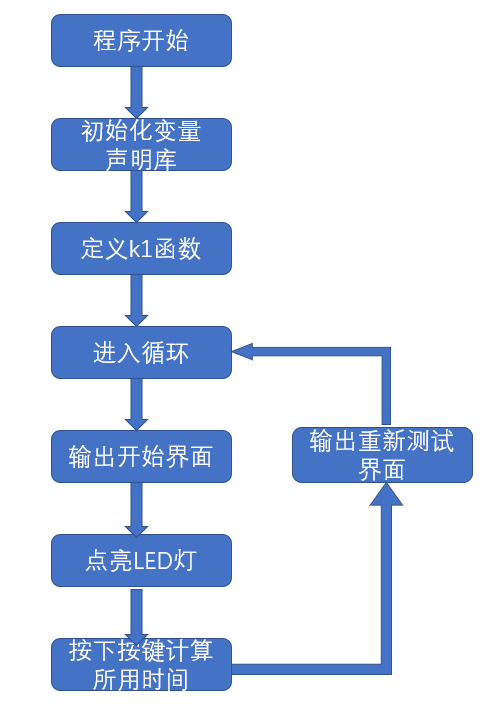

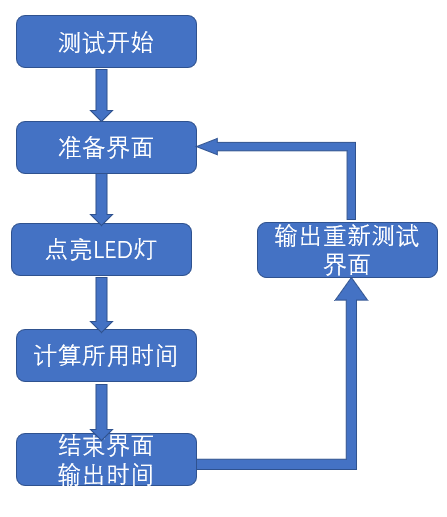

五、效果和流程展示

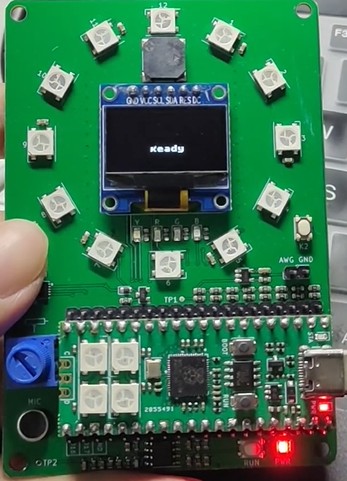

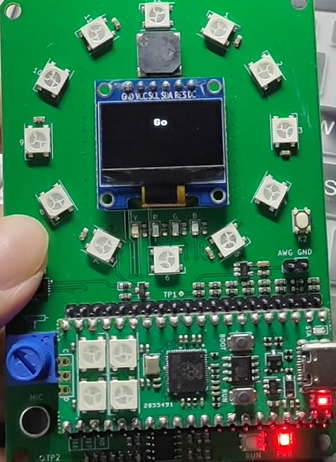

准备界面

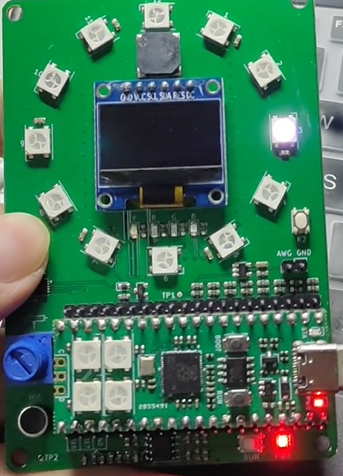

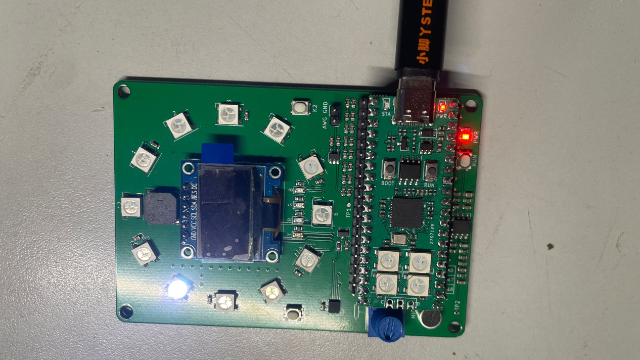

亮灯并按下按键

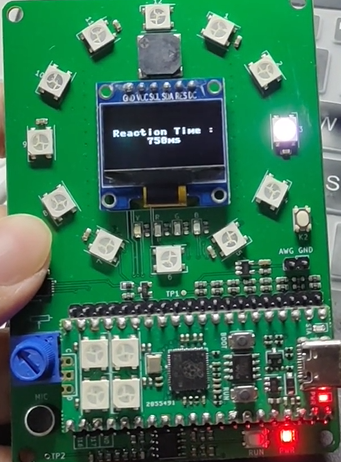

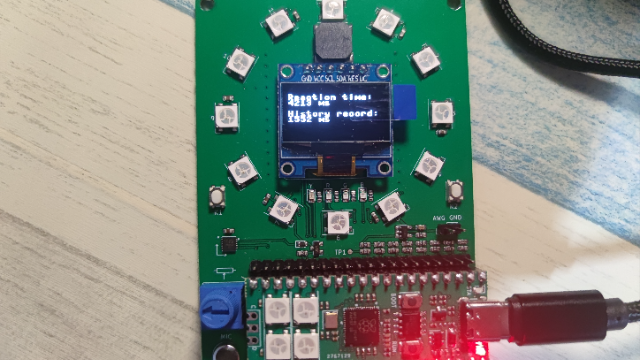

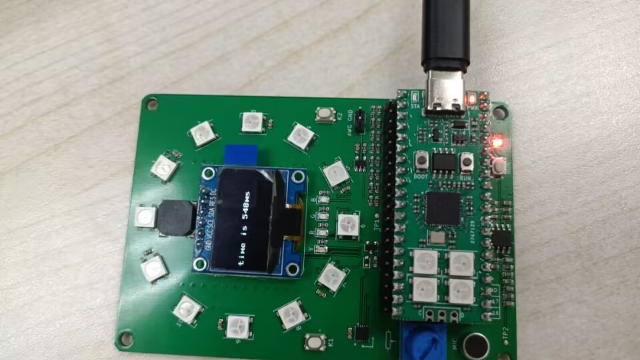

输出反应时间

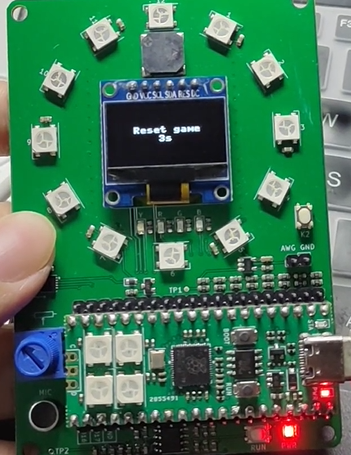

重新进行测试

六、遇到的主要难题

初始时对按键和管脚不太了解，需要阅读芯片手册对芯片布局首先有一个大致的认知，之后在编程中才能对其进行运用。

嵌入式板卡编程要结合硬件，对不同的板卡运用要参考不同板卡的命名方式和运用方式，比如在编写LED灯随机亮起的部分的时候就出现了一个bug，计数器正常运行的情况下没有灯亮起，但按下按键依然能输出反应时间，于是对问题进行排查，首先检查是否LED灯出现问题，编写LED灯控制代码，使其全部亮起，没有发现错误，之后使其逐一亮起，这时发现十二号灯不亮，检查代码发现是自己对ws2812b中LED灯的操作没有了解透彻，随机数的编号应该为1~12而不是0~11，将这一点改正之后问题随之解决。

第一个项目总体来说还是非常简单的，主要是需要在编程时阅读几个文件中的代码，了解如何调用oled屏，LED灯，蜂鸣器等扩展硬件，完成主要内容编写后可以做一些修饰工作，比如调一下灯的颜色，灯的亮度等等。了解了这些其实本次寒假练的第三个和第六个项目都可以完成了，播放音乐和节日彩灯，我自己也尝试来完成这两个项目，节日彩灯项目中还可以加上oled屏幕上的输出图案，让设计出的项目更加美观，播放音乐也可以自己扩展一下音律库从而播放出更多的音乐。初始给的参考代码中已经有我和我的祖国的编曲，如果想要做更多其他的自己喜欢的音乐，可以在网上找到音乐编码器来操作。

完成这些我还简单看了一下另外的几个题目，其中交通信号灯的控制和反应测试器相差不多，可以通过对代码进行调整后实现。电压控制器则需要再对板卡做一些了解，要知晓电位计的输入输出怎么获取，ADC的调用等。水平仪则需要知晓姿态传感器的输出怎么获取，在这个项目里不仅可以使用oled屏显示，也可以结合板子上的12个LED灯来做显示。定时报警的时钟可以在例程中加入蜂鸣器程序来实现，可以直接整点播报项目三的音乐。不过以上都只是我简单看了项目后的大致思路，没有实际动手去编程，在实际操作中还会遇到各种各样的问题，需要一一调试来解决。下次有机会我想要在做一个FPGA的项目，学习一些逻辑电路相关的知识。感想硬核学堂给了我一次和其他同学一起学习和交流的机会。

七、主要代码展示

from button import button
from board import pin_cfg
from oled import oled
from machine import Pin
import random
import time
import ws2812b

starttime = 0


def k1_callback(pin):
    global starttime
    reactiontime = time.ticks_ms() - starttime
    reactiontime = reactiontime - 5000
    print(reactiontime)
    oled.fill(0)
    oled.text("Reaction Time : ", 5, 25)
    oled.text(str(reactiontime) + 'ms', 45, 35)
    oled.show()


k1 = button(pin_cfg.k1, k1_callback, trigger=Pin.IRQ_FALLING)
while True:

    j = 0
    while j < 50:
        oled.fill(0)
        oled.text("Ready", 45, j)
        oled.show()
        time.sleep(0.1)
        j = j + 5
    k = 0
    while k < 50:
        oled.fill(0)
        oled.text("Go", 55, k)
        oled.show()
        time.sleep(0.1)
        k = k + 5
    oled.fill(0)
    oled.show()

    ws2812b.on(int(random.uniform(1, 12)), "#111111")
    time.sleep(3)

    ws2812b.off_all()
    starttime = time.ticks_ms()
    oled.fill(0)
    oled.show()
    i = 3
    while i > 0:
        oled.text("Reset game", 25, 25)
        oled.text(str(i) + 's', 55, 35)
        oled.show()
        time.sleep(1)
        oled.fill(0)
        oled.show()
        i = i - 1
