项目需求
该项目基于小脚丫FPGA的综合技能训练板,制作一个能够计时、测温、定时报警、串口控制的系统,具体功能如下:
- 实现一个可定时时钟的功能,用小脚丫FPGA核心模块的4个按键设置当前的时间,OLED显示数字钟的当前时间,精确到分钟即可,到整点的时候比如8:00,蜂鸣器报警,播放音频信号,最长可持续30秒;
- 实现温度计的功能,小脚丫通过板上的温度传感器实时测量环境温度,并同时间一起显示在OLED的屏幕上;
- 定时时钟整点报警的同时,将温度信息通过UART传递到电脑上,电脑上能够显示当前板子上的温度信息(任何显示形式都可以),要与OLED显示的温度值一致;
- PC收到报警的温度信号以后,将一段音频文件(自己制作,持续10秒钟左右)通过UART发送给小脚丫FPGA,蜂鸣器播放收到的这段音频文件,OLED屏幕上显示的时间信息和温度信息都停住不再更新;
- 音频文件播放完毕,OLED开始更新时间信息和当前的温度信息

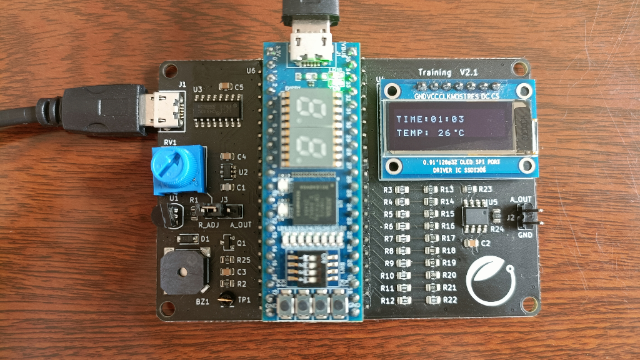

设计思路

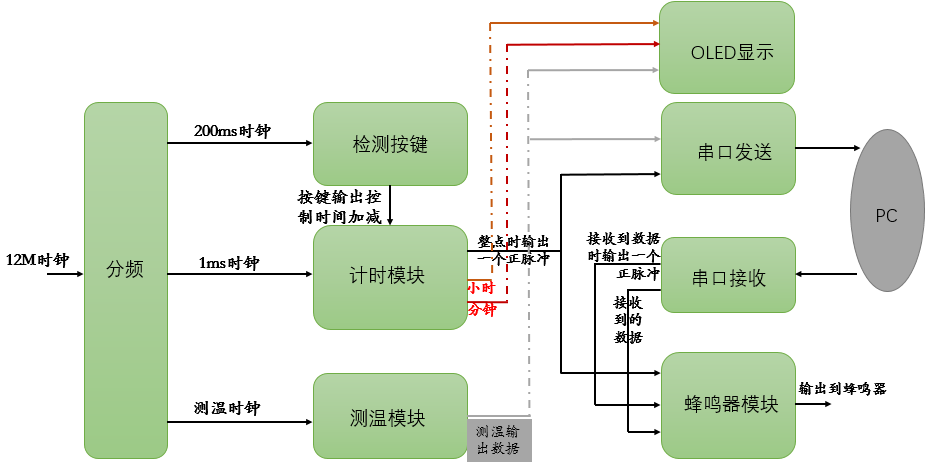

使用板载的12MHz时钟、温度传感器、OLED显示屏、按键、蜂鸣器和uart串口完成该项目,总体框图如下:
图1 总体设计框图
分频产生不同频率的时钟信号输出到各个模块,通过1s的时钟进行计时,四个按键控制显示的时间,通过DS18B20Z芯片测温并转换成摄氏度,并把时间和温度输出到OLED显示出来;在整点时,输出一个脉冲到串口发送模块,通过uart发送温度信息到PC;在整点或接收到PC的数据时,通过PWM信号驱动蜂鸣器模块响,播放相应的音乐。
实现方式
1. 用计数的方式产生时钟,以12M的频率计数,每计满n次,输出发生翻转,则输出频率为12M/(n×2),以此产生所需要的时钟,以产生1MHz的时钟为例:
module clk_1MHz(clk,clk_1MHz);
input clk;
output clk_1MHz;
reg clk_1MHz;
reg[2:0] num;
always @(posedge clk)
begin
if(num < 6)
num = num+1;
else
begin
clk_1MHz = ~clk_1MHz;
num = 0;
end
end
endmodule
2. 使用FPGA驱动底板上的DS18B20Z单总线温度传感器进行温度数据的采集,输出16位的温度数据,将其转换为摄氏度的方法为:前5位为标志位,为1表示温度<0,为0表示温度>0,温度>0的情况下,后11位转化为十进制后乘以0.0625即用摄氏度表示的温度。温度采集的代码如下:
module temperature(clk,rst,bus,data_out);
localparam IDLE = 3'd0;
localparam MAIN = 3'd1;
localparam INIT = 3'd2;
localparam WRITE = 3'd3;
localparam READ = 3'd4;
localparam DELAY = 3'd5;
input clk; //1MHz时钟
input rst;
inout bus; //DS18B20Z传感器单总线,双向管脚
output[15:0] data_out;//DS18B20Z有效温度数据输出
reg[15:0] data_out;
reg bus_output;
reg io_link;
reg[3:0] cnt_main;
reg[7:0] data_wr;
reg[7:0] data_wr_buffer;
reg[2:0] cnt_init;
reg[19:0] cnt_delay,num_delay;
reg[5:0] cnt_write,cnt_read;
reg[15:0] temperature;
reg[7:0] temperature_buffer;
reg[2:0] state,state_back;
initial
begin
state = IDLE;
state_back = IDLE;
end
assign
bus = io_link?bus_output:1'bz;
always @(posedge clk or negedge rst)
begin
if(!rst)
begin
state <= IDLE;
state_back <= IDLE;
cnt_main <= 4'd0;
cnt_init <= 3'd0;
cnt_write <= 6'd0;
cnt_read <= 6'd0;
cnt_delay <= 20'd0;
io_link <= 1'b0;
temperature <= 16'h0;
end
else
begin
case(state)
IDLE:
begin
state <= MAIN;
state_back <= MAIN;
cnt_main <= 4'd0;
cnt_init <= 3'd0;
cnt_write <= 6'd0;
cnt_read <= 6'd0;
cnt_delay <= 20'd0;
io_link <= 1'b0;
end
MAIN:
begin
if(cnt_main >= 11)
cnt_main <= 0;
else
cnt_main <= cnt_main+1;
case(cnt_main)
4'd0:
begin
state <= INIT;
end
4'd1:
begin
data_wr <= 8'hcc;
state <= WRITE;
end
4'd2:
begin
data_wr <= 8'h44;
state <= WRITE;
end
4'd3:
begin
num_delay <= 20'd750000;
state <= DELAY;
state_back <= MAIN;
end
4'd4:
begin
state <= INIT;
end
4'd5:
begin
data_wr <= 8'hcc;
state <= WRITE;
end
4'd6:
begin
data_wr <= 8'hbe;
state <= WRITE;
end
4'd7:
begin
state <= READ;
end
4'd8:
begin
temperature[7:0] <= temperature_buffer;
end
4'd9:
begin
state <= READ;
end
4'd10:
begin
temperature[15:8] <= temperature_buffer;
end
4'd11:
begin
state <= IDLE;
data_out <= temperature;
end
default:
state <= IDLE;
endcase
end
INIT:
begin
if(cnt_init >= 3'd6)
cnt_init <= 0;
else
cnt_init <= cnt_init+1;
case(cnt_init)
3'd0:
begin
io_link <= 1;
bus_output <= 0;
end
3'd1:
begin
num_delay <= 20'd500;
state <= DELAY;
state_back <= INIT;
end
3'd2:
begin
io_link = 0;
end
3'd3:
begin
num_delay <= 20'd100;
state <= DELAY;
state_back <= INIT;
end
3'd4:
begin
if(bus)
state <= IDLE;
else
state <= INIT;
end
3'd5:
begin
num_delay <= 20'd400;
state <= DELAY;
state_back <= INIT;
end
3'd6:
begin
state <= MAIN;
end
default:
state <= IDLE;
endcase
end
WRITE:
begin
if(cnt_write >= 6'd50)
cnt_write <= 1'b0;
else
cnt_write <= cnt_write + 1'b1;
case(cnt_write)
6'd0:
begin
data_wr_buffer <= data_wr;
end
//bit0
6'd1:
begin
io_link <= 1;
bus_output <= 0;
end
6'd2:
begin
num_delay <= 20'd2;
state <= DELAY;
state_back <= WRITE;
end
6'd3:
begin
bus_output <= data_wr_buffer[0];
end
6'd4:
begin
num_delay <= 20'd80;
state <= DELAY;
state_back <= WRITE;
end
6'd5:
begin
io_link <= 0;
end
6'd6:
begin
num_delay <= 20'd2;
state <= DELAY;
state_back <= WRITE;
end
//bit1
6'd7:
begin
io_link <= 1;
bus_output <= 0;
end
6'd8:
begin
num_delay <= 20'd2;
state <= DELAY;
state_back <= WRITE;
end
6'd9:
begin
bus_output <= data_wr_buffer[1];
end
6'd10:
begin
num_delay <= 20'd80;
state <= DELAY;
state_back <= WRITE;
end
6'd11:
begin
io_link <= 0;
end
6'd12:
begin
num_delay <= 20'd2;
state <= DELAY;
state_back <= WRITE;
end
//bit2
6'd13:
begin
io_link <= 1;
bus_output <= 0;
end
6'd14:
begin
num_delay <= 20'd2;
state <= DELAY;
state_back <= WRITE;
end
6'd15:
begin
bus_output <= data_wr_buffer[2];
end
6'd16:
begin
num_delay <= 20'd80;
state <= DELAY;
state_back <= WRITE;
end
6'd17:
begin
io_link <= 0;
end
6'd18:
begin
num_delay <= 20'd2;
state <= DELAY;
state_back <= WRITE;
end
//bit3
6'd19:
begin
io_link <= 1;
bus_output <= 0;
end
6'd20:
begin
num_delay <= 20'd2;
state <= DELAY;
state_back <= WRITE;
end
6'd21:
begin
bus_output <= data_wr_buffer[3];
end
6'd22:
begin
num_delay <= 20'd80;
state <= DELAY;
state_back <= WRITE;
end
6'd23:
begin
io_link <= 0;
end
6'd24:
begin
num_delay <= 20'd2;
state <= DELAY;
state_back <= WRITE;
end
//bit4
6'd25:
begin
io_link <= 1;
bus_output <= 0;
end
6'd26:
begin num_delay <= 20'd2;
state <= DELAY;
state_back <= WRITE;
end
6'd27:
begin
bus_output <= data_wr_buffer[4];
end
6'd28:
begin
num_delay <= 20'd80;
state <= DELAY;
state_back <= WRITE;
end
6'd29:
begin
io_link <= 0;
end
6'd30:
begin
num_delay <= 20'd2;
state <= DELAY;
state_back <= WRITE;
end
//bit5
6'd31:
begin
io_link <= 1;
bus_output <= 0;
end
6'd32:
begin
num_delay <= 20'd2;
state <= DELAY;
state_back <= WRITE;
end
6'd33:
begin
bus_output <= data_wr_buffer[5];
end
6'd34:
begin
num_delay <= 20'd80;
state <= DELAY;
state_back <= WRITE;
end
6'd35:
begin
io_link <= 0;
end
6'd36:
begin
num_delay <= 20'd2;
state <= DELAY;
state_back <= WRITE;
end
//bit6
6'd37:
begin
io_link <= 1;
bus_output <= 0;
end
6'd38:
begin
num_delay <= 20'd2;
state <= DELAY;
state_back <= WRITE;
end
6'd39:
begin
bus_output <= data_wr_buffer[6];
end
6'd40:
begin
num_delay <= 20'd80;
state <= DELAY;
state_back <= WRITE;
end
6'd41:
begin
io_link <= 0;
end
6'd42:
begin
num_delay <= 20'd2;
state <= DELAY;
state_back <= WRITE;
end
//bit7
6'd43:
begin
io_link <= 1;
bus_output <= 0;
end
6'd44:
begin num_delay <= 20'd2;
state <= DELAY;
state_back <= WRITE;
end
6'd45:
begin
bus_output <= data_wr_buffer[7];
end
6'd46:
begin
num_delay <= 20'd80;
state <= DELAY;
state_back <= WRITE;
end
6'd47:
begin
io_link <= 0;
end
6'd48:
begin
num_delay <= 20'd2;
state <= DELAY;
state_back <= WRITE;
end
//
6'd49:
begin
num_delay <= 20'd80;
state <= DELAY;
state_back <= WRITE;
end
6'd50:
begin state <= MAIN;
end
default:
state = IDLE;
endcase
end
READ:
begin
if(cnt_read >= 6'd48)
cnt_read <= 1'b0;
else
cnt_read <= cnt_read + 1'b1;
case(cnt_read)
//read bit 0
6'd0:
begin
io_link <= 1;
bus_output <= 0;
end
6'd1:
begin
num_delay <= 20'd2;
state <= DELAY;
state_back <= READ;
end
6'd2:
begin
io_link <= 0;
end
6'd3:
begin
num_delay <= 20'd10;
state <= DELAY;
state_back <= READ;
end
6'd4:
begin
temperature_buffer[0] <= bus;
end
6'd5:
begin num_delay <= 20'd55;
state <= DELAY;
state_back <= READ;
end
//read bit 1
6'd6:
begin
io_link <= 1;
bus_output <= 0;
end
6'd7:
begin
num_delay <= 20'd2;
state <= DELAY;
state_back <= READ;
end
6'd8:
begin
io_link <= 0;
end
6'd9:
begin
num_delay <= 20'd10;
state <= DELAY;
state_back <= READ;
end
6'd10:
begin
temperature_buffer[1] <= bus;
end
6'd11:
begin
num_delay <= 20'd55;
state <= DELAY;
state_back <= READ;
end
//read bit 2
6'd12:
begin
io_link <= 1;
bus_output <= 0;
end
6'd13:
begin
num_delay <= 20'd2;
state <= DELAY;
state_back <= READ;
end
6'd14:
begin
io_link <= 0;
end
6'd15:
begin
num_delay <= 20'd10;
state <= DELAY;
state_back <= READ;
end
6'd16:
begin
temperature_buffer[2] <= bus;
end
6'd17:
begin num_delay <= 20'd55;
state <= DELAY;
state_back <= READ;
end
//read bit 3
6'd18:
begin
io_link <= 1;
bus_output <= 0;
end
6'd19:
begin
num_delay <= 20'd2;
state <= DELAY;
state_back <= READ;
end
6'd20:
begin
io_link <= 0;
end
6'd21:
begin
num_delay <= 20'd10;
state <= DELAY;
state_back <= READ;
end
6'd22:
begin
temperature_buffer[3] <= bus;
end
6'd23:
begin
num_delay <= 20'd55;
state <= DELAY;
state_back <= READ;
end
//read bit 4
6'd24:
begin
io_link <= 1;
bus_output <= 0;
end
6'd25:
begin
num_delay <= 20'd2;
state <= DELAY;
state_back <= READ;
end
6'd26:
begin
io_link <= 0;
end
6'd27:
begin
num_delay <= 20'd10;
state <= DELAY;
state_back <= READ;
end
6'd28:
begin
temperature_buffer[4] <= bus;
end
6'd29:
begin
num_delay <= 20'd55;
state <= DELAY;
state_back <= READ;
end
//read bit 5
6'd30:
begin
io_link <= 1;
bus_output <= 0;
end
6'd31:
begin
num_delay <= 20'd2;
state <= DELAY;
state_back <= READ;
end
6'd32:
begin
io_link <= 0;
end
6'd33:
begin
num_delay <= 20'd10;
state <= DELAY;
state_back <= READ;
end
6'd34:
begin
temperature_buffer[5] <= bus;
end
6'd35:
begin
num_delay <= 20'd55;
state <= DELAY;
state_back <= READ;
end
//read bit 6
6'd36:
begin
io_link <= 1;
bus_output <= 0;
end
6'd37:
begin
num_delay <= 20'd2;
state <= DELAY;
state_back <= READ;
end
6'd38:
begin
io_link <= 0;
end
6'd39:
begin
num_delay <= 20'd10;
state <= DELAY;
state_back <= READ;
end
6'd40:
begin
temperature_buffer[6] <= bus;
end
6'd41:
begin
num_delay <= 20'd55;
state <= DELAY;
state_back <= READ;
end
//read bit 7
6'd42:
begin
io_link <= 1;
bus_output <= 0;
end
6'd43:
begin
num_delay <= 20'd2;
state <= DELAY;
state_back <= READ;
end
6'd44:
begin
io_link <= 1;
end
6'd45:
begin
num_delay <= 20'd10;
state <= DELAY;
state_back <= READ;
end
6'd46:
begin
temperature_buffer[7] <= bus;
end
6'd47:
begin
num_delay <= 20'd55;
state <= DELAY;
state_back <= READ;
end
//back to main
6'd48:
begin
state <= MAIN;
end
default:
state <= IDLE;
endcase
end
DELAY:
begin
if(cnt_delay >= num_delay)
begin
cnt_delay <= 1'b0;
state <= state_back;
end
else
cnt_delay <= cnt_delay + 1'b1;
end
endcase
end
end
endmodule
3. 通过USB端口来进行UART数据的传输,采用异步协议,数据的发送是这样处理的:
①收、发两端采用事先约定好的同样的通信参数(速率、格式。。。),这要在通信之前手动设定;
②只要是线路闲置,发送端就发出“idle” (=“1”);
③每一次要发送一个字节的数据,发送端都要先发一个“start” (=“0”),这样接收端就可以判别出有一个字节要来了;
④然后发送一个字节的8个位;
⑤每发完一个字节以后发送端就发“stop” (=“1”);
数据的接收是这样处理的:从RxD线上收集数据,当接收到一个字节时,它出现在“数据”总线上,一旦接收到一个完整的字节,“dataready”就会被拉高一个时钟,此时“data”才有效。UART通信的代码如下:
//串口发送程序
module uart_tx(tem_0,tem_1,clk,en,uart_out);
localparam IDLE = 2'b0;
localparam SEND = 2'b1;
input[7:0] tem_0,tem_1;
input clk,en;
output uart_out;
reg uart_out,flag_1,flag_2,state;
reg[101:0] uart_data;
reg[7:0] tab[9:0];
reg[6:0] i;
initial
begin
tab[0] = 8'h30;
tab[1] = 8'h31;
tab[2] = 8'h32;
tab[3] = 8'h33;
tab[4] = 8'h34;
tab[5] = 8'h35;
tab[6] = 8'h36;
tab[7] = 8'h37;
tab[8] = 8'h38;
tab[9] = 8'h39;
uart_data = 1;
flag_1 = 0;
flag_2 = 0;
i = 0;
state = IDLE;
end
always @(posedge en)
begin
uart_data = {1'd1,8'h43,1'd0,1'd1,8'he3,1'd0,1'd1,8'ha1,1'd0,1'd1,tab[tem_0],1'd0,1'd1,tab[tem_1],1'd0,
1'd1,8'h3a,1'd0,1'd1,8'h70,1'd0,1'd1,8'h6d,1'd0,1'd1,8'h65,1'd0,1'd1,8'h54,1'd0,1'd1,1'd1};
//1'd1,8'h20,1'd0,1'd1,8'h43,1'd0,1'd1,8'ha1,1'd0,
flag_1 = ~flag_1;
end
always @(posedge clk)
begin
case(state)
IDLE:
if(flag_2 != flag_1)
begin
flag_2 = flag_1;
state = SEND;
end
SEND:
if(i < 102)
begin
uart_out = uart_data[i];
i = i+1;
end
else
begin
i = 0;
state = IDLE;
end
endcase
end
endmodule
//串口接收程序
module uart_rx(uart_in,clk,receive,tri_uart);
localparam IDLE = 2'b00;
localparam CHEC = 2'b01;
localparam RECE = 2'b11;
localparam TIMES = 1250;
input uart_in,clk;
output tri_uart;
output[231:0] receive;
reg[231:0] receive;
reg[1:0] state;
reg[10:0] times,times_zero;
reg[3:0] num;
reg[5:0] B;
reg tri_uart;
initial
begin
times = 0;
times_zero = 0;
state = 0;
num = 0;
B = 0;
receive = 0;
end
always @(posedge clk)
begin
if(tri_uart == 1)
tri_uart = 0;
case(state)
IDLE:
begin
if(uart_in == 0)
state = CHEC;
end
CHEC:
begin
if(uart_in == 0)
times_zero = times_zero+1;
times = times+1;
if(times >= TIMES)
begin
if(times_zero >= (TIMES>>1))
begin
state = RECE;
times = 0;
times_zero = 0;
end
else
begin
state = IDLE ;
times = 0;
times_zero = 0;
end
end
end
RECE:
begin
times = times+1;
if(uart_in == 0)
begin
times_zero = times_zero+1;
end
if(times >= TIMES)
begin
if(times_zero >= (TIMES>>1))
begin
receive[B*8+num] = 0;
end
else
begin
receive[B*8+num] = 1;
end
num = num+1;
times = 0;
times_zero = 0;
end
if(num > 7)
begin
state = IDLE;
num = 0;
times = 0;
times_zero = 0;
if(B > 27)
begin
B = 0;
tri_uart = 1;
end
else
B = B+1;
end
end
endcase
end
endmodule
4. OLED的显示:输入clk为时钟信号,rst为复位信号,hour为小时数据,min为分钟数据,tem为温度数据,输出csn,rst,dcn,clk,dat 5个信号控制OLED的显示,在MAIN状态下显示,INIT为初始化状态,SCAN为刷屏状态,WRITE为写状态,将数据按照SPI时序发送给屏幕。
5. 蜂鸣器模块:通过PWM信号控制蜂鸣器发声的频率,在整点报时时,通过预设的一段数据控制蜂鸣器发出“L6 L7 M1 M3 M6”的声音,通过PC传来的数据控制蜂鸣器发出天空之城的一段音乐。
//tri_time整点脉冲 用于报警
//tri_uart上位机脉冲 用于报警
//data_uart接收到的数据
//clk系统时钟12M
//clk_buzzer 0.2s时钟
//out输出到蜂鸣器
module buzzer(tri_time,tri_uart,data_uart,clk,clk_buzzer,stop,out);
input tri_time,tri_uart,clk,clk_buzzer;
input[231:0] data_uart;
output stop,out;
localparam size = 29;
localparam IDLE = 2'b00;
localparam LOAD_1 = 2'b01;
localparam LOAD_2 = 2'b10;
localparam MAIN = 2'b11;
reg stop,out;
reg[3:0] tone;
reg[5:0] num;
reg[15:0] time_end;
reg[17:0] time_cnt;
reg[size*8-1:0] music;
reg[1:0] state;
reg flag_1,flag_2;
reg[2:0] judge;
reg[23:0] num_delay;
initial
begin
stop = 1;
music = 0;
flag_1 = 0;
flag_2 = 0;
num = size-1;
time_cnt = 0;
state = 2'b00;
end
always @(posedge clk_buzzer)
begin
case(state)
IDLE:
begin
music = 0;
case(judge)
2'b01:state = LOAD_1;
2'b10:state = LOAD_2;
default:state = IDLE;
endcase
end
LOAD_1://整点报警
begin
music = 120'h0606070708080a0a0d0d00;//16进制 1234567
num = 12;//14个音符+末尾两个0
state = MAIN;
end
LOAD_2://uart接收到音乐数据后报警
begin
music = data_uart;
num = 28;//28个音符+末尾两个0
state = MAIN;
stop = 0;
end
MAIN:
begin
if(num == 0)
begin
num <= 0;
state <= IDLE;
stop <= 1;
end
else
begin
tone <= music[num*8+:8];
num <= num - 1;
end
end
default:state = IDLE;
endcase
end
always @(posedge clk)
begin
case(tone)
5'd1: time_end = 16'd22935; //L1,01
5'd2: time_end = 16'd20428; //L2,02
5'd3: time_end = 16'd18203; //L3,03
5'd4: time_end = 16'd17181; //L4,04
5'd5: time_end = 16'd15305; //L5,05
5'd6: time_end = 16'd13635; //L6,06
5'd7: time_end = 16'd12147; //L7,07
5'd8: time_end = 16'd11464; //M1,08
5'd9: time_end = 16'd10215; //M2,09
5'd10: time_end = 16'd9100; //M3,0a
5'd11: time_end = 16'd8589; //M4,0b
5'd12: time_end = 16'd7652; //M5,0c
5'd13: time_end = 16'd6817; //M6,0d
5'd14: time_end = 16'd6073; //M7,0e
5'd15: time_end = 16'd5740; //H1,0f
5'd16: time_end = 16'd5107; //H2,11
5'd17: time_end = 16'd4549; //H3,12
5'd18: time_end = 16'd4294; //H4,13
5'd19: time_end = 16'd3825; //H5,14
5'd20: time_end = 16'd3408; //H6,15
5'd21: time_end = 16'd3036; //H7,16
default: time_end = 16'd0;
endcase
if(time_end == 0||num == 0)
out <= 0;
else if(time_cnt >= time_end) //蜂鸣器发声
begin
out <= ~out;
time_cnt <= 0;
end
else
time_cnt <= time_cnt + 1;
end
always @(posedge clk)
begin
if(num_delay != 0)
begin
num_delay = num_delay - 1;
end
else
begin
judge[0] = tri_time;
judge[1] = tri_uart;
if(judge != 0)
num_delay = 7000000;
else
num_delay = 0;
end
end
endmodule
资源占用情况

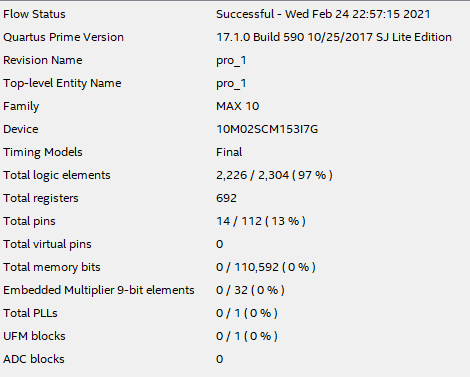

如下图所示,该项目共占用2226个逻辑单元、692个寄存器、14个引脚,由于判断语句、if语句、组合逻辑等用的较多,使得逻辑单元和寄存器占用较多。
图2 资源占用情况
总结与体会
项目已基本完成,在做项目的过程中,遇到了软件编程不熟练、不熟悉OLED显示、uart通信的困难,通过查找数据手册和代码示例解决了困难,学到了很多,提起了兴趣,受益匪浅!
在有需要时,我希望在计时和测温的功能上进行改进,在整点报警时不停止时间和温度的更新,这样该系统就可以作为一个更加精准的电子表来使用。
软硬件
附件下载
FPGA_project.rar
完整的设计文件
团队介绍
哈尔滨工业大学 电信学院
团队成员
宋雨晴
探索中... ...
评论
0 / 100
查看更多
