项目介绍：

本项目参考M1s Dock官方案例，实现通过python控制M1s Dock进行联网以及抓取摄像头数据进行网络推流。

在数据接收端，使用PyQT5编写接收程序，通过界面可以实时查看摄像头画面，并可以进行拍照和录像。

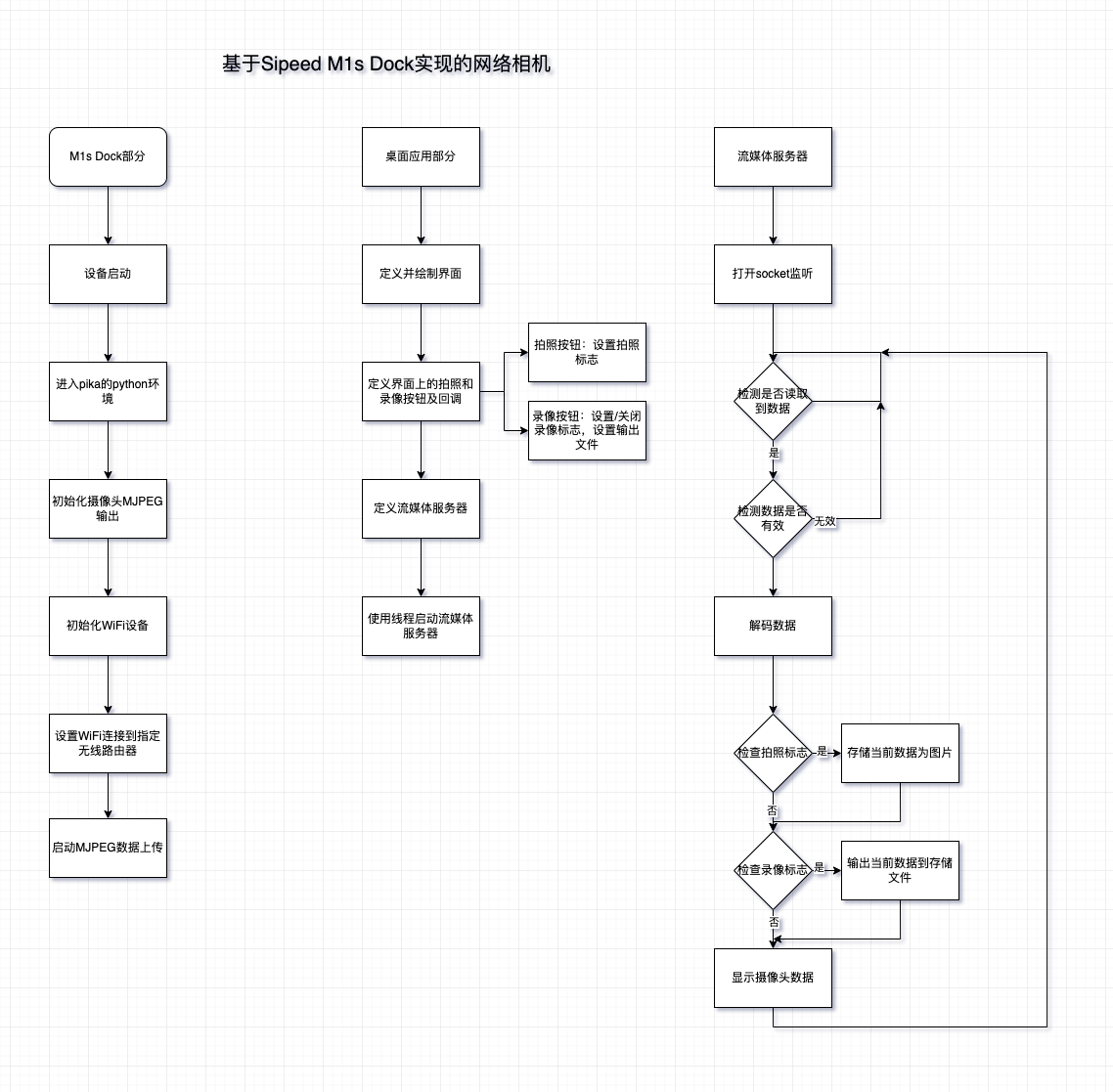

设计思路：

经过了解官方的资料以及演示程序和代码，了解到M1s Dock本身具有网络功能，同时提供了直接抓取摄像头数据并进行mjpeg推流的底层能力。

官方案例中的camera_streaming_through_wifi，演示了如何联网，以及如何进行mjpeg推流。

案例中的pikascript_demo，则演示了基础的pikascript的python环境。

在camera_streaming_through_wifi中，连接WiFi的信息，以及连接推流服务器的信息，都在c代码中写死了，非常的不方便。因此，考虑结合pikascript_demo，通过python调用WiFi连接和摄像头mjpeg推流，让使用变得方便起来。

同时，原有的推流服务端，有一个基础的使用opencv显示的例子。而我手头原有一个使用本地摄像头的PyQT5的应用，将两者结合，使得其能够支持通过socket推流过来的mjpeg数据流，并进行呈现。

要完成以上的工作，需要进行下面的N项工作：

1. 了解pikascript的基础功能，以及如何进行模块开发
2. 了解camera_streaming_through_wifi中进行网络连接和摄像头mjpeg推流的集体调用
3. 在pikascript中添加模块，实现对2中具体功能的调用
4. 修改原有的PyQT5的应用，接收mjpeg数据推流

工作1，经过了解，pikascript小巧精干，结构模块化，非常易于移植和二次开发。另外，在学习过程中，也得到了pikascript的作者李昂大佬以及梦程大神的手把手指点，表示特别的感谢。

工作2，M1s_BL808 SDK已经做好了封装，只要调用对应的函数，就能够使用对应的功能。

工作3，有了1、2的基础，这一步并不是很复杂，实现起来虽然有一点点难度，都是仔细下来都可以实现。

工作4，opencv很好的提供了对多种数据来源的支持，所以这一步，难度也不是非常大。

硬件介绍：

本项目使用的硬件，由硬禾提供。

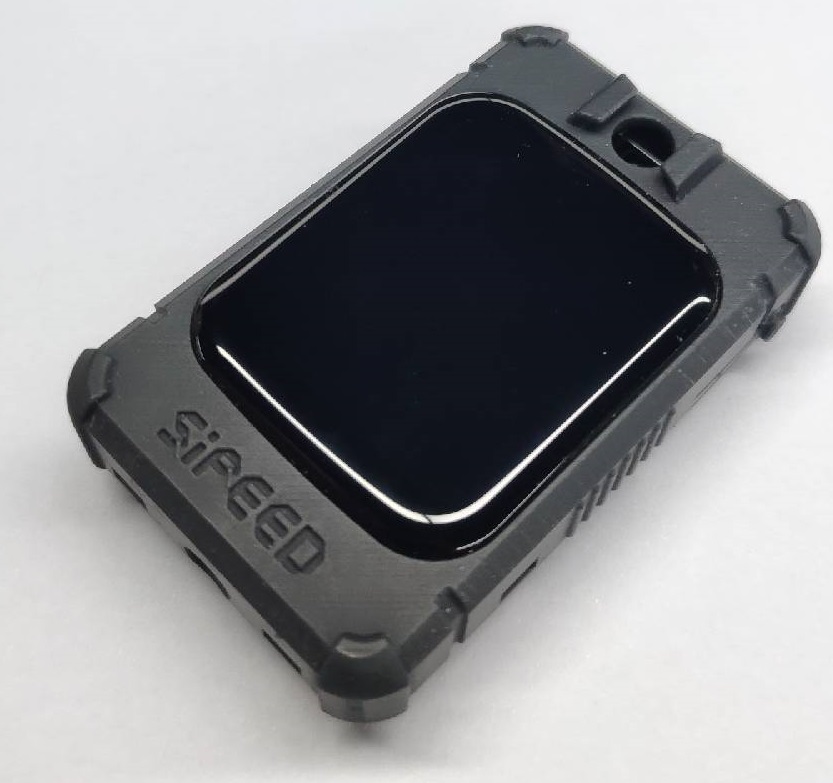

另外，也自购了一个外壳：

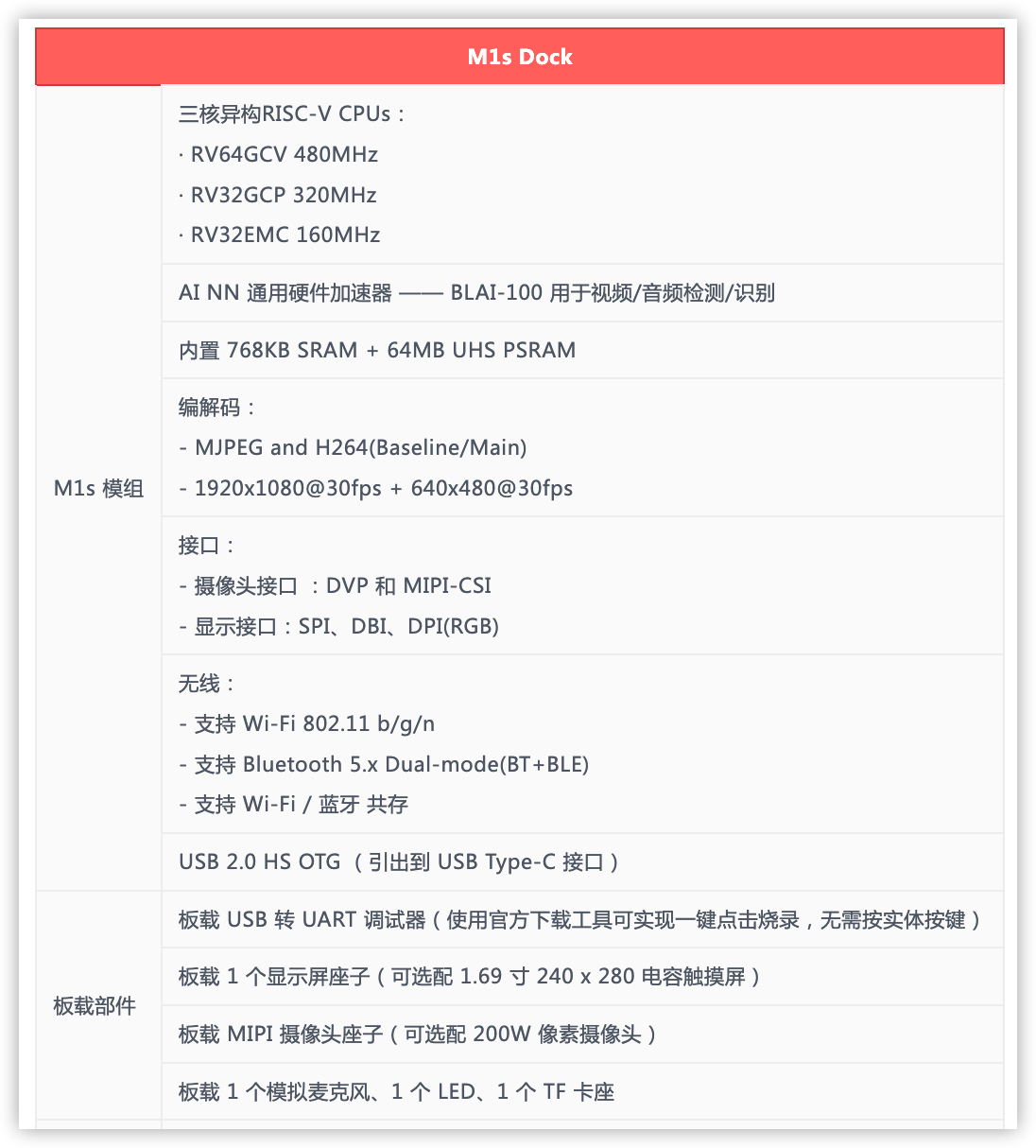

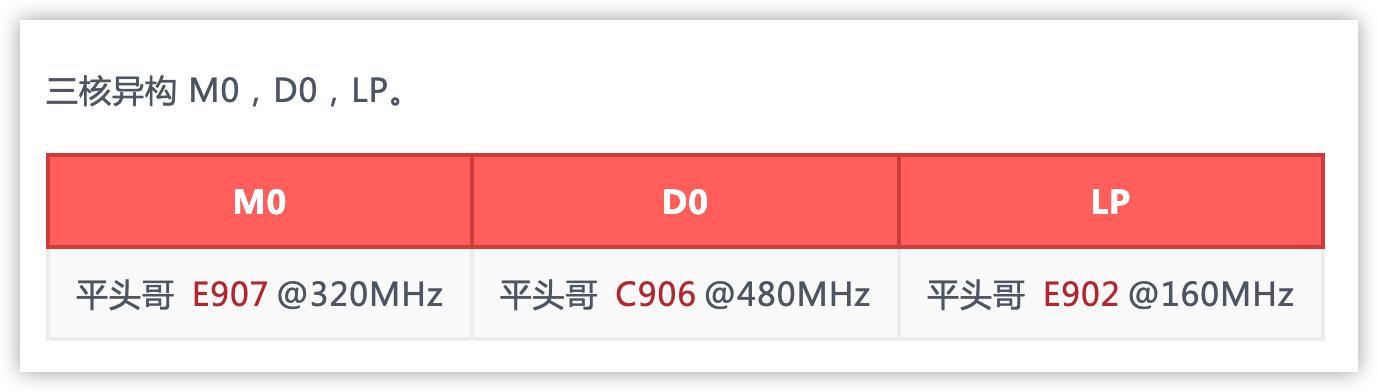

硬件信息也不用多说，直接看官方提供的资料即可：

作为一款结构紧凑的开发板，自身已经能够对绝大部分应用提供了玩好的支持，因此也就基本不需要外部设备的支持了。

实现功能：

通过结合pikascript_demo和camera_streaming_through_wifi，本项目最终实现如下的功能：

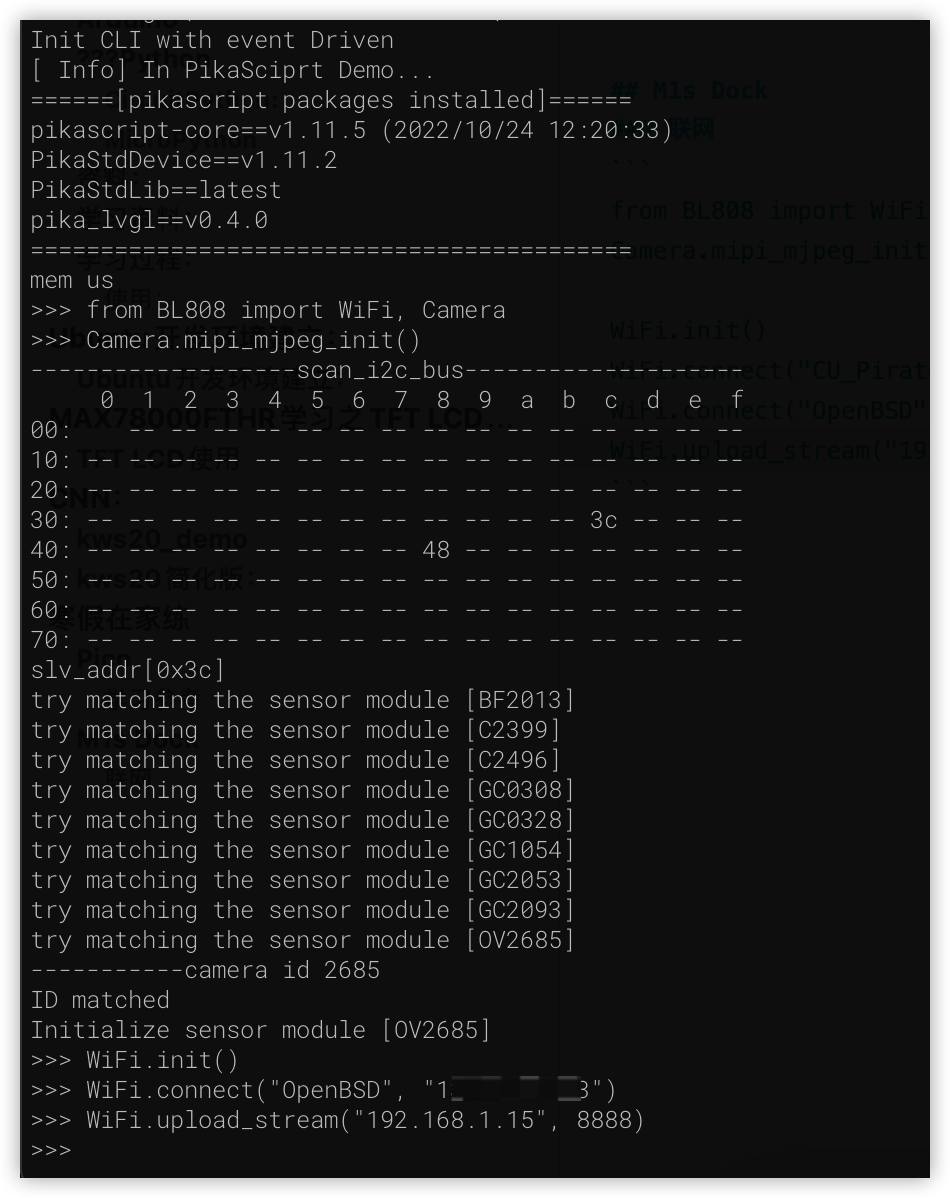

1. M1s Dock运行pikascript，通过串口连接REPL环境，进行操作
2. 在pikascript环境中，使用python进行WiFi连接
3. 在pikascript环境中，使用python开启摄像头数据采集
4. 在pikascript环境中，使用python开启数据上传推流

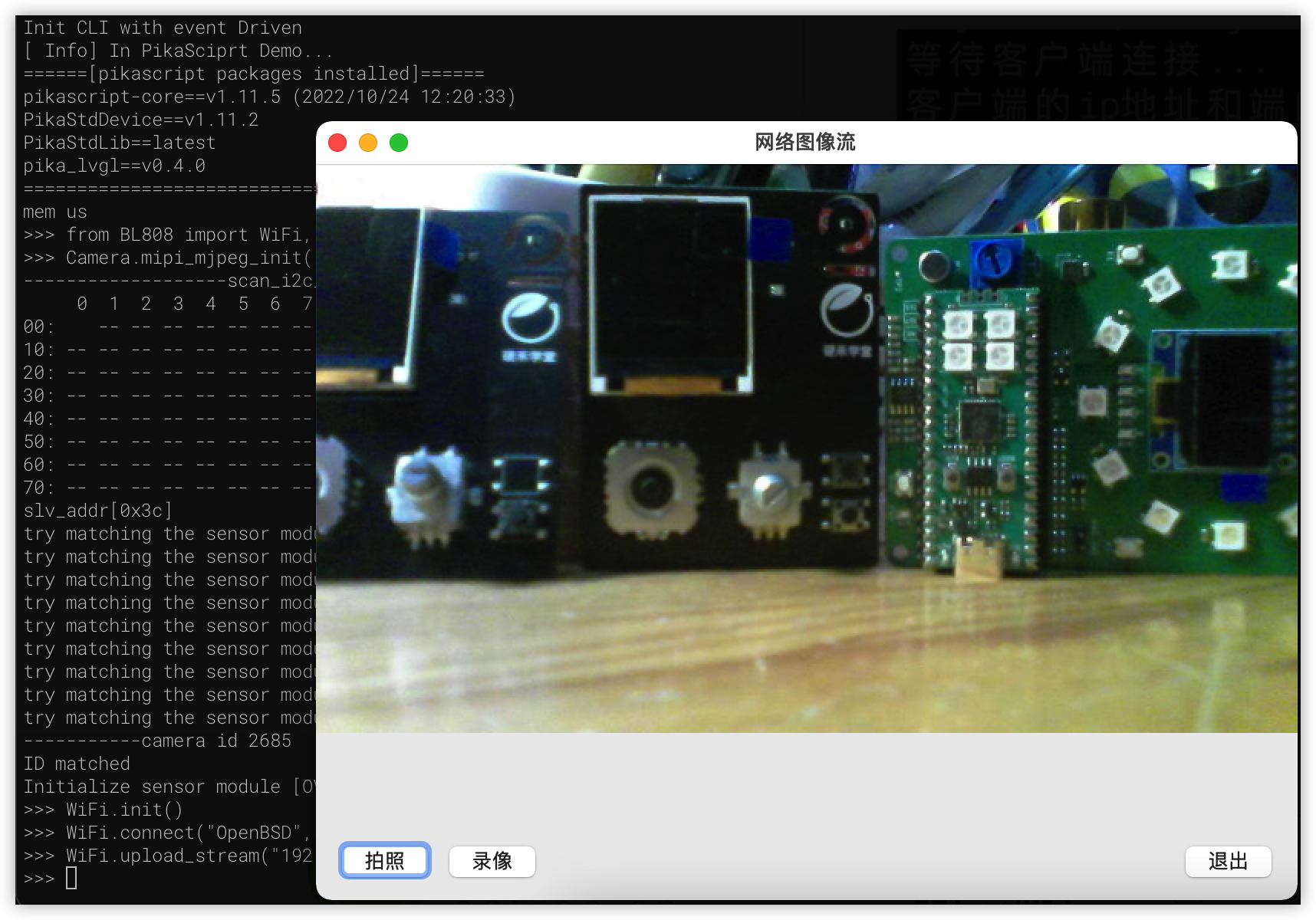

5. 在桌面环境中运行接收端程序，可以接收M1s Dock的mjpeg推流

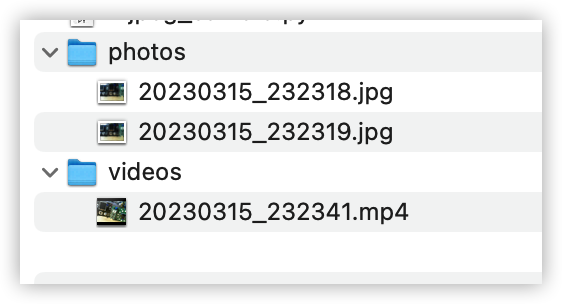

6. 在桌面程序中，可以点击拍照按钮，保存当前画面的照片
7. 在桌面程序中，可以点击录像按钮，录制当前显示的画面

代码说明：

在文件M1s_BL808_example/c906_app/pikascript_demo/pikascript/BL808.pyi中，添加WiFi和摄像头调用的python接口定义：

import PikaStdDevice


class GPIO(PikaStdDevice.GPIO):
    def platformHigh(self): ...

    def platformLow(self): ...

    def platformEnable(self): ...

    def platformDisable(self): ...

    def platformSetMode(self): ...

    def platformRead(self): ...

class Time(PikaStdDevice.Time):
    def sleep_s(self, s: int): ...

    def sleep_ms(self, ms: int): ...

class WiFi(PikaStdDevice.BaseDev):
    def init(self): ...

    def connect(self, ssid: str, passwd: str): ...

    def upload_stream(self, ip: str, port: int): ...

class Camera(PikaStdDevice.BaseDev):
    def mipi_mjpeg_init(self): ...

在文件M1s_BL808_example/c906_app/pikascript_demo/pikascript/pikascript-lib/BL808/BL808_WiFi.c中，添加WiFi接口的具体实现：

#include "BL808_WiFi.h"
#include <FreeRTOS.h>
#include <task.h>

/* bl808 c906 std driver */
#include <bl808_glb.h>
#include <bl_cam.h>

#include <m1s_c906_xram_wifi.h>

// void BL808_WiFi_connect(PikaObj *self, char* ssid, char* passwd);
// void BL808_WiFi_init(PikaObj *self);
// void BL808_WiFi_upload_stream(PikaObj *self, char* ip, int port);

void BL808_WiFi_init(PikaObj* self) {
    vTaskDelay(m1s_xram_wifi_init());
}

void BL808_WiFi_connect(PikaObj* self, char* ssid, char* passwd) {
    vTaskDelay(m1s_xram_wifi_connect(ssid, passwd));
}

void BL808_WiFi_upload_stream(PikaObj* self, char* ip, int port) {
    vTaskDelay(m1s_xram_wifi_upload_stream(ip, port));
}

在文件M1s_BL808_example/c906_app/pikascript_demo/pikascript/pikascript-lib/BL808/BL808_Camera.c中，添加摄像头调用接口的具体实现：

#include "BL808_Camera.h"
#include <FreeRTOS.h>
#include <task.h>

/* bl808 c906 std driver */
#include <bl808_glb.h>
#include <bl_cam.h>

#include <m1s_c906_xram_wifi.h>

// void BL808_Camera_mipi_mjpeg_init(PikaObj *self);

void BL808_Camera_mipi_mjpeg_init(PikaObj* self) {
    vTaskDelay(bl_cam_mipi_mjpeg_init());
}

以上功能，参考了 M1s_BL808_example/c906_app/camera_streaming_through_wifi/main.c的代码：

#include <stdbool.h>
#include <stdio.h>

/* FreeRTOS */
#include <FreeRTOS.h>
#include <task.h>

/* bl808 c906 std driver */
#include <bl808_glb.h>
#include <bl_cam.h>

#include <m1s_c906_xram_wifi.h>

void main()
{
    vTaskDelay(1);
    bl_cam_mipi_mjpeg_init();

    m1s_xram_wifi_init();
    m1s_xram_wifi_connect("OpenBSD", "************");
    m1s_xram_wifi_upload_stream("192.168.1.15", 8888);
}

其中：

在picascript中，其分别对应：

• BL808.WiFi.init()
• BL808.WiFi.connect(ssid, passwd)
• BL808.WiFi.upload_stream(ip, port)
• BL808.Camera.mipi_mjpeg_init()

最后是桌面pyqt5程序：

from PyQt5 import QtWidgets
from PyQt5.QtGui import QImage, QPixmap, QKeySequence
from PyQt5.QtCore import QThread
import sys, cv2, threading, random, signal
import numpy as np
import socket
import time, datetime

# 0-摄像头 1-socket
CAMERA_SOURCE = 1
CAMERA_LOCAL_INDEX = 0  # 如果使用本地摄像头，则表示其videoN的N
CAMERA_SOCKET_PORT = 8888 # 如果视同socket，设置端口

# 应用定义
app = QtWidgets.QApplication(sys.argv)
window_w, window_h = 640, 480               # 窗口宽度和高度
scale = 0.58                                # 视频信息宽高比

# 界面定义
Form = QtWidgets.QWidget()
Form.setWindowTitle('网络图像流' if CAMERA_SOURCE == 1 else 'USB摄像头')
Form.resize(window_w, window_h)

# 窗口大小改变时自动调整按钮
def windowResize(self):
    global window_w, window_h, scale
    window_w = Form.width()                 # 窗口宽度
    window_h = Form.height()                # 窗口高度
    label.setGeometry(0,0, window_w, int(window_w*scale))  # 调整 QLabel 尺寸
    btn1.setGeometry(10, window_h-40,70,30)  # 调整按钮位置
    btn2.setGeometry(80, window_h-40,70,30) # 调整按钮位置
    btn3.setGeometry(window_w - 80, window_h-40,70,30) # 调整按钮位置

Form.resizeEvent = windowResize             # 设置窗口大小改变时触发

# 关闭应用时的处理
ocv = True                                  # 设置是否处理视频
def closeOpenCV(self):
    global ocv, output
    ocv = False                             # 关闭窗口时，停止处理视频
    print("关闭程序")
    try:
        output.release()                    # 关闭窗口时，释放视频处理资源
    except:
        pass

Form.closeEvent = closeOpenCV               # 窗口关闭时触发

label = QtWidgets.QLabel(Form)
label.setGeometry(0,0, window_w, int(window_w*scale)) # 设置 QLabel 的位置和大小

# 存储文件时使用的文件名
def rename():
    # return str(random.random()*10).replace('.','')
    return datetime.datetime.now().strftime('%Y%m%d_%H%M%S')

photo = False                                # 按下拍照按钮时，设置处于拍照状态

# 按下拍照按钮时的处理
def takePhoto():
    global photo
    photo = True                            # 设定拍照状态为True
    print("马上拍照")

btn1 = QtWidgets.QPushButton(Form)
btn1.setGeometry(10, window_h-40,70,30)      # 设置拍照按钮的位置和大小
btn1.setText('拍照')
btn1.clicked.connect(takePhoto)             # 按下拍照按钮时触发

fourcc = cv2.VideoWriter_fourcc(*'mp4v')    # 设置视频中的存储格式
recorderType = False                        # 按下录像按钮时，设置处于录像状态

# 按下录像按钮时的处理
def recordVideo():
    global recorderType, output
    if recorderType == False:
        # 如果按下按钮时没有在录像，则开始录像
        # 设定存储的视频信息
        output = cv2.VideoWriter(f'videos/{rename()}.mp4', fourcc, 20.0, (window_w, int(window_w*scale)))
        recorderType = True                   # 设置正在录制状态
        btn2.setGeometry(80, window_h-40,200,30)  # 根据显示内容设置大小
        btn2.setText('录像中，点击停止保存')
    else:
        # 如果按下按钮时正在在录像，则停止录像
        output.release()                    # 释放视频存储资源
        recorderType = False                # 设置非录制状态
        btn2.setGeometry(80, window_h-40,70,30)   # 根据显示内容设置大小
        btn2.setText('录像')

btn2 = QtWidgets.QPushButton(Form)
btn2.setGeometry(80, window_h-40,70,30)      # 设置录像按钮的位置和大小
btn2.setText('录像')
btn2.clicked.connect(recordVideo)           # 按下录像按钮时触发

# 按下退出按钮时的处理
def quitApp():
    global video_server
    print("退出程序")
    closeOpenCV(False)
    app = QtWidgets.QApplication.instance()
    app.quit()

btn3 = QtWidgets.QPushButton(Form)
btn3.setGeometry(window_w-80, window_h-40,70,30)      # 设置退出按钮的位置和大小
btn3.setText('退出')
btn3.clicked.connect(quitApp)           # 按下退出按钮时触发

# 本地摄像头处理服务
def video_opencv_server():
    global window_w, window_h, scale, photo, output, recorderType, ocv
    cap = cv2.VideoCapture(CAMERA_LOCAL_INDEX)
    if not cap.isOpened():
        print("Cannot open camera")
        exit()

    while ocv:
        ret, frame = cap.read()             # 读取摄像头视频帧
        if not ret:
            print("Cannot receive frame")
            break
        try:
            frame = cv2.resize(frame, (window_w, int(window_w*scale)))  # 修改帧大小
            if photo == True:
                name = rename()                 # 设置文件名称
                cv2.imwrite(f'photos/{name}.jpg', frame) # 存储图片
                photo = False                   # 拍照完，设置非拍照状态
            if recorderType == True:
                output.write(frame)             # 按下录像按钮时，输出到存储文件
            frame = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)  # 设置为 RGB
            height, width, channel = frame.shape
            bytesPerline = channel * width
            img = QImage(frame, width, height, bytesPerline, QImage.Format_RGB888)
            label.setPixmap(QPixmap.fromImage(img))   # 显示
        except:
            pass

if CAMERA_SOURCE == 0:
    # video_server = threading.Thread(target=video_opencv_server)     # 使用线程执行
    video_server = QThread()
    video_server.run = opencv
    video_server.start()

# mjpeg数据流处理服务
def mjpeg_socket_server():
    global window_w, window_h, scale, photo, output, recorderType, ocv

    # 创建tcp服务端套接字
    # 参数同客户端配置一致，这里不再重复
    tcp_server = socket.socket(socket.AF_INET, socket.SOCK_STREAM)

    # 设置端口号复用，让程序退出端口号立即释放，否则的话在30秒-2分钟之内这个端口是不会被释放的，这是TCP的为了保证传输可靠性的机制。
    tcp_server.setsockopt(socket.SOL_SOCKET, socket.SO_REUSEADDR, True)

    # 给客户端绑定端口号，客户端需要知道服务器的端口号才能进行建立连接。IP地址不用设置，默认就为本机的IP地址。
    tcp_server.bind(("", CAMERA_SOCKET_PORT))

    # 设置监听
    # 128:最大等待建立连接的个数， 提示： 目前是单任务的服务端，同一时刻只能服务与一个客户端，后续使用多任务能够让服务端同时服务与多个客户端
    # 不需要让客户端进行等待建立连接
    # listen后的这个套接字只负责接收客户端连接请求，不能收发消息，收发消息使用返回的这个新套接字tcp_client来完成
    tcp_server.listen(128)

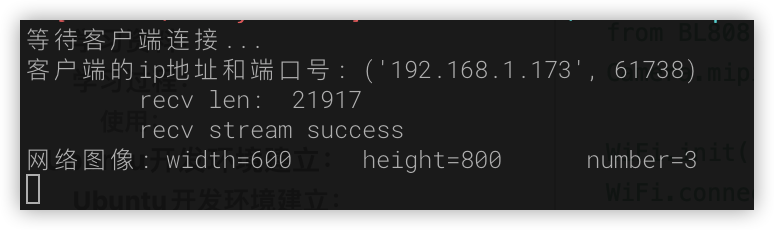

    print("等待客户端连接...")

    # 等待客户端建立连接的请求, 只有客户端和服务端建立连接成功代码才会解阻塞，代码才能继续往下执行
    # 1. 专门和客户端通信的套接字： tcp_client
    # 2. 客户端的ip地址和端口号： tcp_client_address
    tcp_client, tcp_client_address = tcp_server.accept()

    # 代码执行到此说明连接建立成功
    print("客户端的ip地址和端口号:", tcp_client_address)

    count = 0
    while ocv:
        if True:
            # 接收客户端发送的数据, 这次接收数据的最大字节数是4
            recv_data = tcp_client.recv(4)
            mjpeg_len = int.from_bytes(recv_data, 'little')
            count+=1
            if count % 1000 == 1:
                print("\trecv len: ", mjpeg_len)
            tcp_client.send(recv_data)
            recv_data_mjpeg = b''
            remained_bytes = mjpeg_len
            while remained_bytes > 0:
                recv_data_mjpeg += tcp_client.recv(remained_bytes)
                remained_bytes = mjpeg_len - len(recv_data_mjpeg)
            if count % 1000 == 1:
                print("\trecv stream success")
            if recv_data_mjpeg[:2] != b'\xff\xd8' \
                    or recv_data_mjpeg[-2:] != b'\xff\xd9':
                continue
            mjpeg_data = np.frombuffer(recv_data_mjpeg, 'uint8')
            img = cv2.imdecode(mjpeg_data, cv2.IMREAD_COLOR)
            # cv2.imshow('stream', img)

            if count==1:
                sp = img.shape
                sz1 = sp[0] #height(rows) of image
                sz2 = sp[1] #width(colums) of image
                sz3 = sp[2] #the pixels value is made up of three primary colors
                print('网络图像: width=%d \theight=%d \tnumber=%d' % (sz1, sz2, sz3))
                scale = sz1/sz2

            frame = cv2.resize(img, (window_w, int(window_w*scale)))  # 改变帧大小
            if photo == True:
                name = rename()                 # 设置文件名称
                name_save = f'photos/{name}.jpg'
                print("照片存储：%s" % name_save)
                cv2.imwrite(name_save, frame) # 存储图片
                photo = False                   # 拍照完，设置非拍照状态
            if recorderType == True:
                output.write(frame)             # 按下录像按钮时，输出到存储文件
            frame = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)  # 设置为 RGB
            height, width, channel = frame.shape
            bytesPerline = channel * width
            img = QImage(frame, width, height, bytesPerline, QImage.Format_RGB888)
            label.setPixmap(QPixmap.fromImage(img))   # 显示
        # except:
            # pass

    # 关闭服务与客户端的套接字， 终止和客户端通信的服务
    tcp_client.close()

    # 关闭服务端的套接字, 终止和客户端提供建立连接请求的服务 但是正常来说服务器的套接字是不需要关闭的，因为服务器需要一直运行。
    # tcp_server.close()

if CAMERA_SOURCE == 1:
    # mjpeg_server = threading.Thread(target=mjpeg_socket_server)     # 使用线程执行
    video_server = QThread()
    video_server.run = mjpeg_socket_server
    video_server.start()

Form.show()
sys.exit(app.exec_())

该程序中，有较为详细的注释，基本逻辑为：

1. 使用pyqt5，显示桌面应用界面
2. 启动socket接收数据流的线程
3. 新的线程中，接收到mjpeg推流数据，界面，并使用opencv显示到界面上

操作步骤：

1. 参考M1s Dock官方说明，下载好源码和SDK，配置好开发编译环境
2. 按照如上的代码说明，修改 M1s_BL808_example/c906_app/pikascript_demo 下对应的源码
3. 使用pikaCompiler进行预编译
   1. 下载pikapython源码：https://gitee.com/Lyon1998/pikapython
   2. 在pikapython/tools/pikaCompiler目录中，运行cargo build进行编译；运行cargo，需要事先准备好rust开发环境
4. 将生成的pikapython/tools/pikaCompiler/target/debug/rust-msc文件，拷贝到M1s_BL808_example/c906_app/pikascript_demo/pikascript/目录下
5. 运行M1s_BL808_example/c906_app/pikascript_demo/pikascript/rust-msc
6. 在M1s_BL808_example/c906_app/目录下，运行./build.sh pikascript_demo，编译完成后，将M1s_BL808_example/c906_app/build_out/d0fw.bin文件拷贝出来备用
7. 参考官方文档，刷 firmware_20230227.bin 固件
8. 参考官方文档，U盘刷d0fw.bin固件，然后重新连接，确保串口可用
9. 打开桌面接收程序
10. 使用串口连接到pikascript，并设置网络和开启推流：
    1.
11. 连接成功后，桌面接收程序命令行将会提示：
    1.
12. 桌面程序开始显示摄像头画面：
    1.
13. 点击拍照，或者点击录像后：
    1. 命令行输出对应信息
       1.
    2. 存储目录里面对应的文件存储：
       1.
