基于ESP32-S2开发板的姿态控制彩灯

内容介绍

基于ESP32-S2开发板的姿态控制彩灯

1 项目介绍：

我选择的这个项目，是使用ESP32-S2开发版和底板来完成的。项目完成了一个姿态控制的彩灯。视频中可以看到实际的姿态控制反馈，和彩灯的演示效果。这里放一副最终成品图片吧！

Fn9Mned3ZShXaSDDcdkZakB3Vjj3

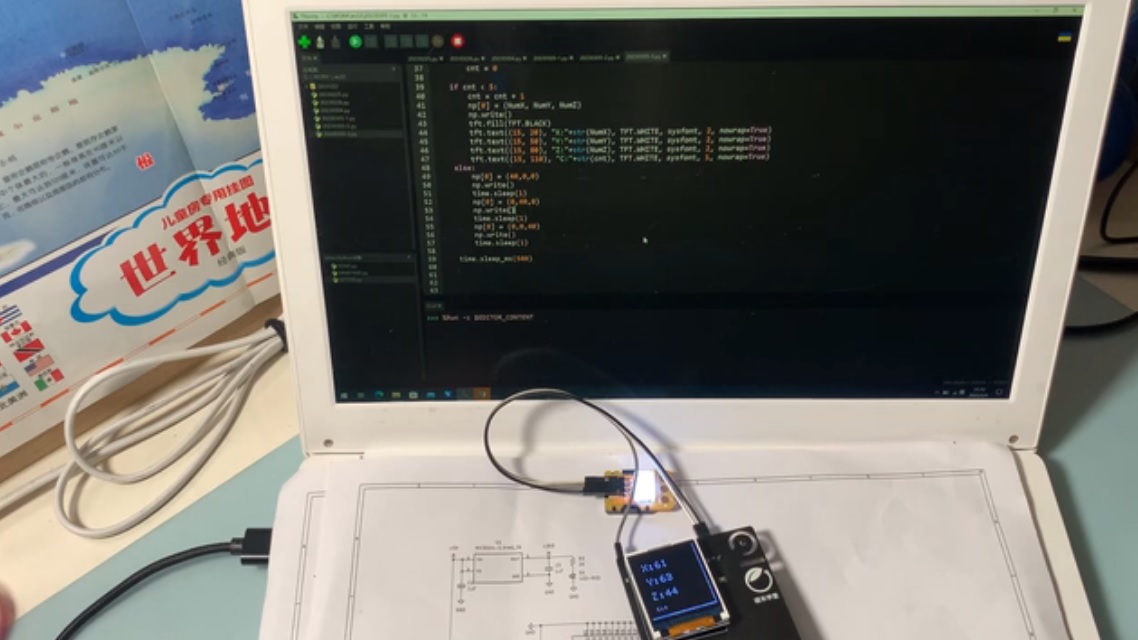

图1，最终成品

之前我用过一些别的开发版，也用过microPython编过一些别的项目，觉得microPython对于我们年龄小一些的爱好者是比较容易上手的。那么首先说一下我的这个项目的思路吧：

2，设计思路

2.1 首先，我跟着直播课程详细学习了分析了这款开发板的软件编辑环境，我目前接触过Scratch 和microPython, 但是对于乐鑫的IDF开发环境从来没有用过。在视频最后老师提到可以使用CircutPython 进行开发，我觉得这个我应该还可以试试看。

2.2 题目要求使用姿态传感器感知位置，并且显示在 LCD屏幕上。并且在静止一段时间后，彩灯显示一个固定顺序的彩色。这里对项目要求进行分析后可知，需要对姿态传感器读取到的数值进行判断，将数值写入 LCD显示，并在彩灯上面显示不同的色彩。

2.3 接下来就是从网站上的图纸资料内，找到需要驱动各个设备的GPIO管脚，以方便在程序内使用对应的驱动去操作他们。

2.4 然后就是编制程序，完成姿态传感器、 LCD显示屏的驱动，完善姿态读取程序，完善判断程序，并且根据判断结果点亮彩灯。编制程序的时候，我使用了模块的思路，先逐步验证每个模块的单独的功能。再将他们合并为一个整合的程序。

3，硬件介绍

有了上面的思路，我们首先介绍下本次使用到的硬件吧！

3.1 核心板部分

核心板模块使用了乐鑫ESP32-S2-MINI-1模组。它内置 ESP32S2 系列芯片，单核 32 位 LX7 微处理器，内置叠封4MBFlash，集成了USB TYPE -C接口，两个按键，一个电源指示灯，一个用户LED灯，2排10pin的排针，将重要IO引出。使用USB供电或通过排针3.3V供电。更新固件之后支持使用CircuitPython、microPython 进行编程。功能很多，性能很强！

3.2 扩展板部分

硬禾团队也设计了很强大的外设扩展版。我需要用到的有：1.44寸128*128 LCD，ST7735芯片，使用SPI总线访问；MMA7660三轴姿态传感器，使用I2C总线访问；板载的彩色LED连接在三个GPIO端口上。但是在实验的过程中我发现，在写入了microPython固件之后，彩色LED与串口有冲突，所以项目需要使用的彩灯，我使用了一颗外接的WS2812彩灯，来完成项目需求。

3.3 本次用到的硬件连接关系以及管脚定义。

Fsz8PVUU5bYoZbYnY5H3hqFqMzc8 FoNEnvGOjUGq2qMuQwLHm-3QAtlm

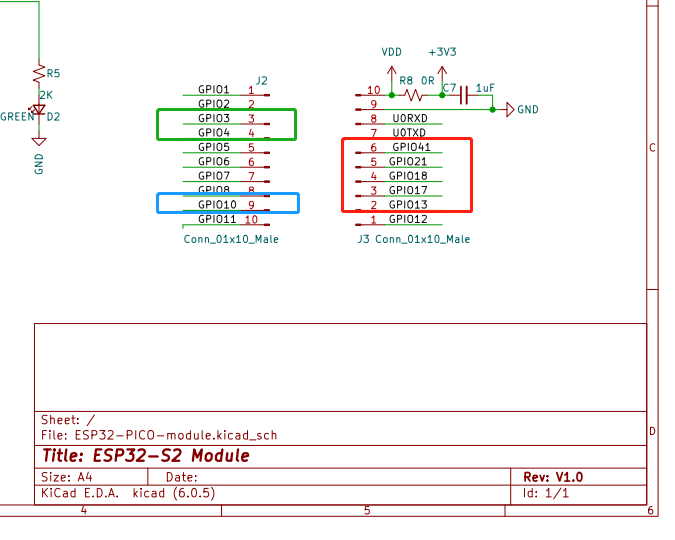

上面两张图片，展示了LCD屏、MMA7660姿态传感器，对应到ESP32模块的对应关系。其中红色框内5根IO为LCD屏的连接线，绿色框内为I2C总线。另外，我多链接了一根蓝色框内的信号线，连接到一个我之前用过的WS2812彩色指示灯。使用板子上没有用到的一个J6连接器进行引出。将GPIO对应连接关系记录下来之后，即可以进行编程测试了。

4，编程环境的选取

因为我不熟悉IDF环境，所以我在MicroPython网站上找到了适用于ESP32-S2的通用固件。并且在刷入板子后，可以搭配Thonny 正常进行编程。

下载链接如下：http://www.micropython.org/download/GENERIC_S2/

下载后，在Thonny 中选择配置解释器，选microPython （ESP32）然后端口可以选择自动，即可。需要注意的是，板卡使用USB连接到电脑后，需要按一下复位，才可以运行Thonny进行连接。连接时候，端口可以选择自动，也可以手动选择端口号较大的哪个进行连接。

4.1 各程序模块介绍

整个项目因为涉及到LCD屏，MMA7660姿态传感器两个比较复杂的外设。我参考了我之前学习的开发板内的程序，从网上查找一番，找到了使用microPython写的ST7735和MMA7660驱动。并且还有一份字体文件。以上三个程序在测试后，都可以将设备正常进行驱动。三个驱动程序我压缩后按照附件内的DEVICE.zip

4.2 程序流程图介绍

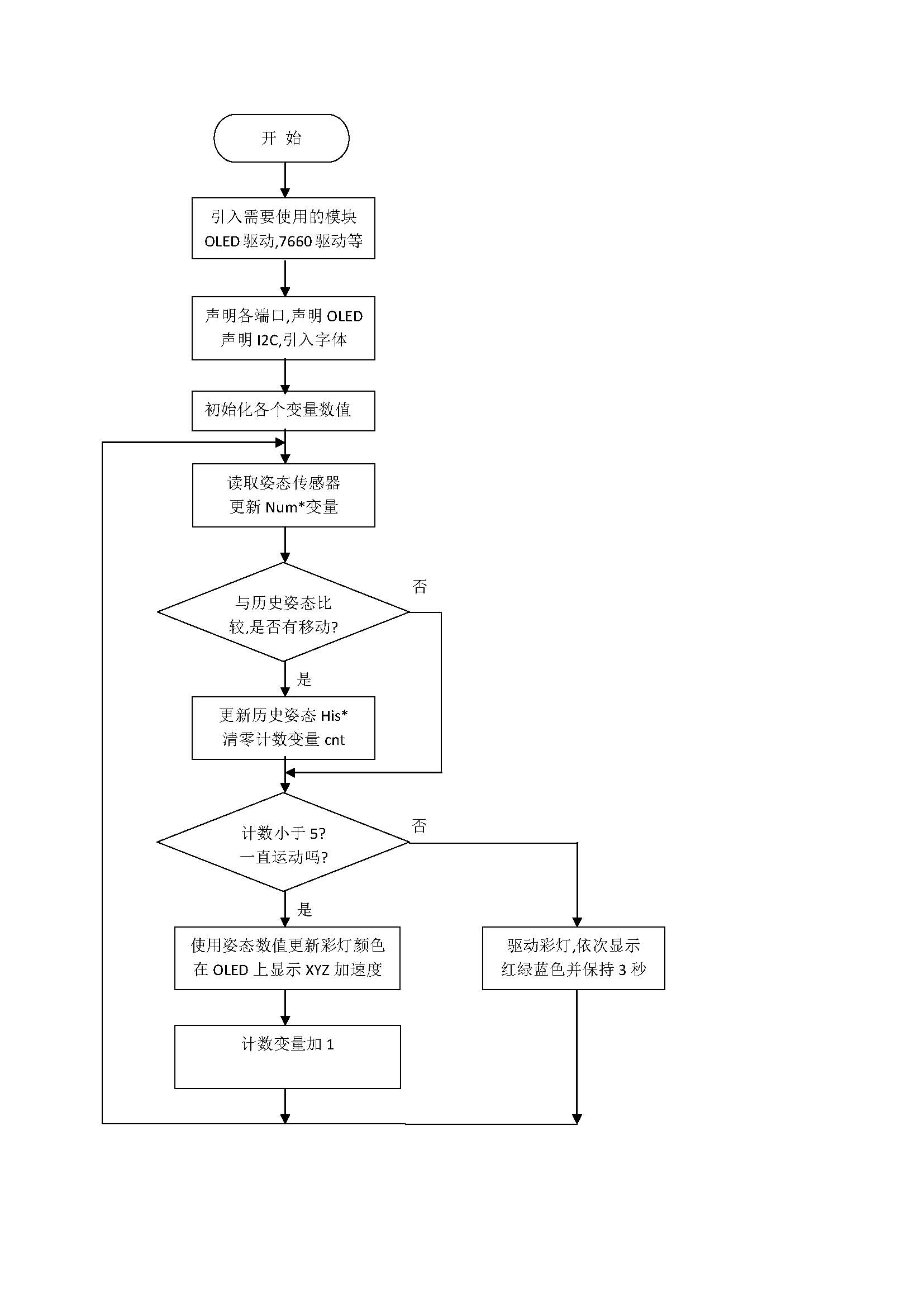

首先需要根据设计需要,画一个程序流程图.根据程序的流程图,可以帮助我们更好的捋清楚程序需要执行的功能,把对应的功能模块更好的实现出来.

FvtoTJvrtXW7PMpOT2j51exHTfem

4.3 主程序书写思路介绍

然后根据流程图,逐一书写主程序段.下面我来详细介绍一下主程序吧：

from ST7735 import TFT
from FONT import terminalfont
from machine import I2C,SPI,Pin
import time
import math
import MMA7660
import neopixel

np = neopixel.NeoPixel(Pin(10), 1)
i2c1 = I2C(1, scl=Pin(3), sda=Pin(4), freq=400000)
i2c1.scan()
accel = MMA7660.Accelerometer(i2c1)

spi = SPI(2, baudrate=20000000, polarity=0, phase=0, sck=Pin(41), mosi=Pin(21), miso=Pin(9))
tft=TFT(spi,17,18,13)
tft.initr()
tft.rgb(False)
sysfont = terminalfont
tft.fill(TFT.BLACK)

HisX = 0
HisY = 0
HisZ = 0
cnt  = 0

while 1:


    NumX = accel.get_x()
    NumY = accel.get_y()
    NumZ = accel.get_z()

    if HisX != int(NumX/10) or HisY != int(NumY/10) or HisZ != int(NumZ/10) :
        HisX = int(NumX/10)
        HisY = int(NumY/10)
        HisZ = int(NumZ/10)
        cnt = 0

    if cnt < 5:
        cnt = cnt + 1
        np[0] = (NumX, NumY, NumZ)
        np.write()
        tft.fill(TFT.BLACK)
        tft.text((15, 20), "X:"+str(NumX), TFT.WHITE, sysfont, 2, nowrap=True)
        tft.text((15, 50), "Y:"+str(NumY), TFT.WHITE, sysfont, 2, nowrap=True)
        tft.text((15, 80), "Z:"+str(NumZ), TFT.WHITE, sysfont, 2, nowrap=True)
        tft.text((15, 110), "C:"+str(cnt), TFT.WHITE, sysfont, 1, nowrap=True)
    else:
        np[0] = (40,0,0)
        np.write()
        time.sleep(1)
        np[0] = (0,40,0)
        np.write()
        time.sleep(1)
        np[0] = (0,0,40)
        np.write()
        time.sleep(1)

    time.sleep_ms(500)

首先，引入必要的驱动模块。ST7735 是显示驱动，FONT是字体文件，MMA7660是姿态传感器驱动。除此之外，还引入了 I2C\SPI\Pin作为基本库。引入time定时库，引入了neopixel作为彩色LED显示的驱动。

9行，声明了一个WS2812彩灯

10-12行，按照之前分析电路图获得的管脚定义，声明了一个I2C总线i2c并将其传入MMA7660驱动，让他可以获取到正确的三轴加速度数值

14-19行，按照之前分析电路图获得的管脚定义，声明了一个SPI总线spi, 将其传入ST7735驱动，这里需要注意，SPI和TFT声明时候，需要正确指定对应的各个信号，包括复位、指令、片选管脚。最后需要指定字库，并且填充整个屏幕为黑色。

21-24行，声明四个变量，cnt用来作为静止状态定时计数器。His开头的三个，用来存储三个方向加速度历史数值，

26-59行是一个大while 循环。在这个循环内，首先将三个轴的加速度读入Num开头的变量。并且在33-37行根据历史数值进行对比。如果变化量大于1/10. 就更新数值，并且cnt计数值清零，代表姿态有变化。如果姿态没有变化，就执行39行下面的判断。如果计数值小于5，代表姿态还在变化。此时将WS2812彩灯按照红绿蓝三个颜色更新为姿态传感器读取到的三个数值。所以姿态变更的时候，也会有对应的不同颜色显示出来。同时，调用LCD函数，将XYZ数值更新在LCD显示屏上面。49行开始，是一个周期三秒的彩灯显示，他会规律的显示红-绿-蓝每个颜色延迟1秒。

5 项目问题与总结

因为我学习MicroPython只有半年多的时间，很多函数的使用，还有各个模块的使用还不是很熟悉。程序写的也比较简略，没有那么高的深度。可能和很多高级的项目没办法比较。但是我觉得，兴趣就是最好的老师，在以后的道路上我会继续学习嵌入式，学习更多的知识。以后会做更多的好玩的项目！也希望下次还可以继续参与暑假一起练项目！
