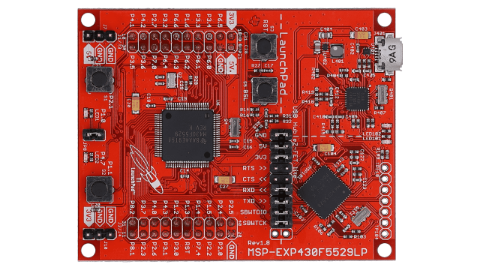

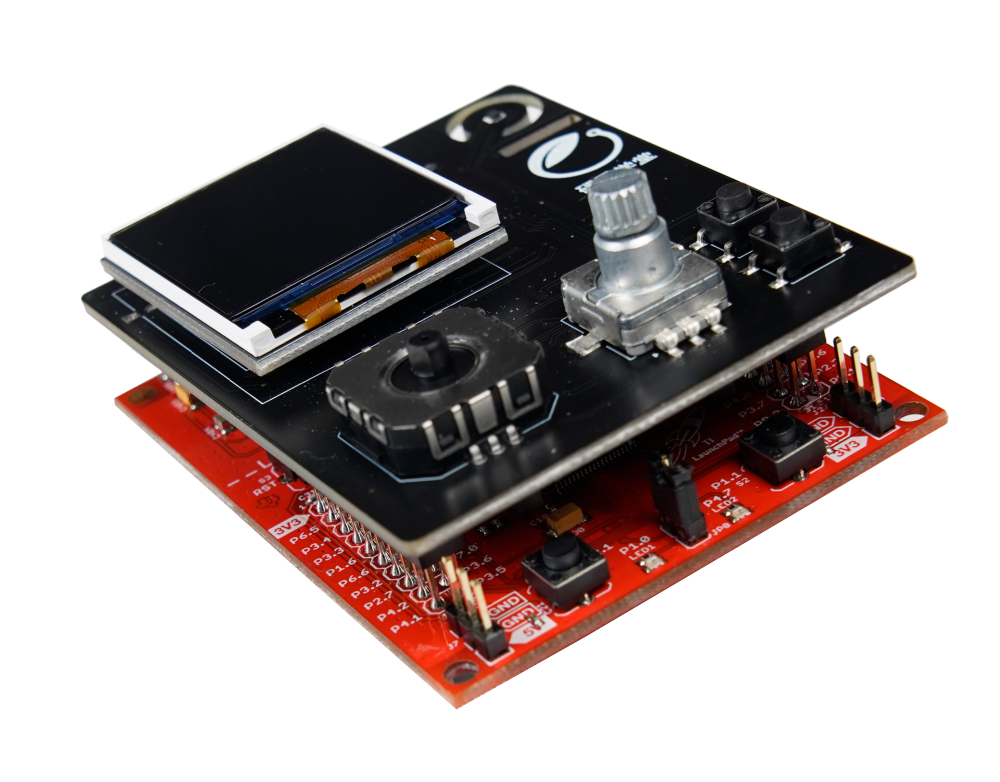

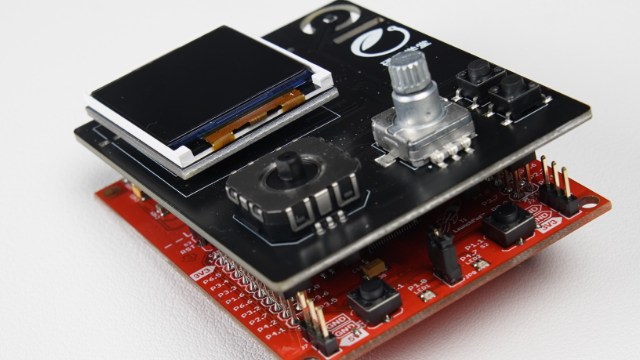

MSP430F5529 USB LaunchPad™开发板

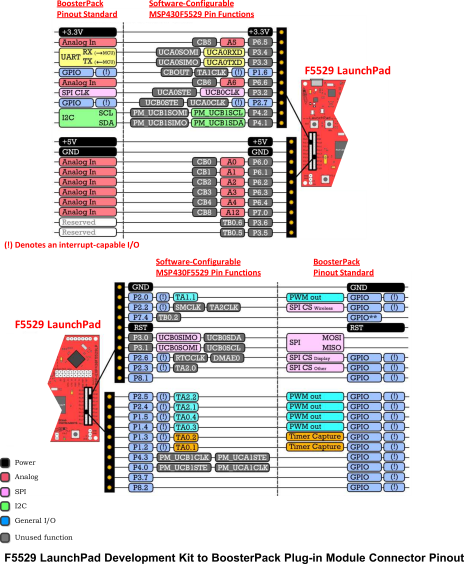

电路图
物料清单
附件
-
MSP-EXP430F5529LP数据手册.pdf
MSP-EXP430数据手册
-
LCD_module128x128.pdf
LCD模块原理图
-
IOBV3-MSP430.pdf

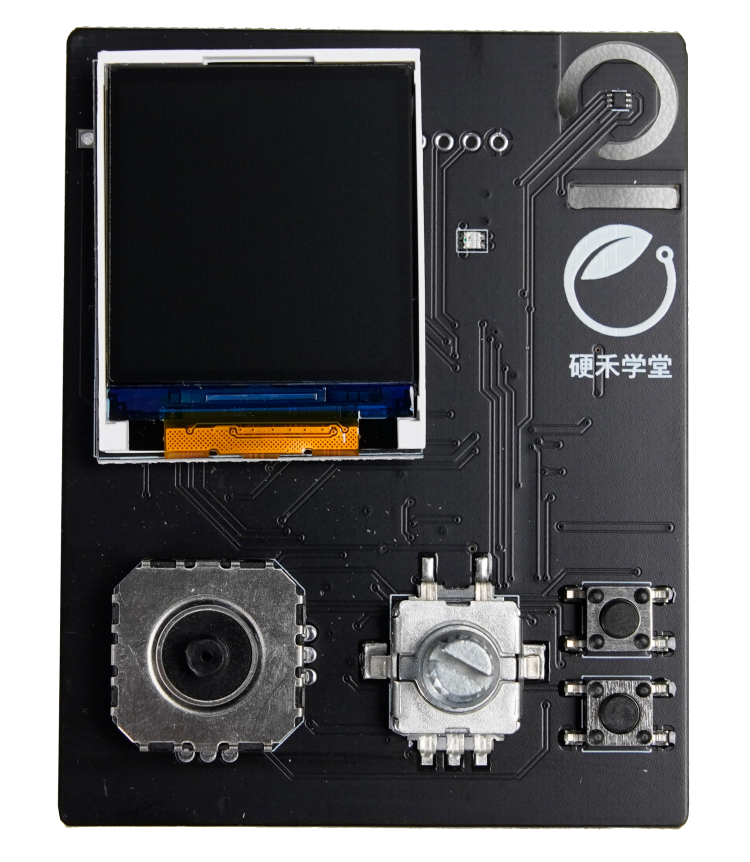

输入输出扩展板原理图
2023年寒假练活动已结束，板卡已恢复原价，并不赠送数据线。
本页包含平台所需完成的任务，活动时间，活动规则和电子森林项目提交使用说明。
购买本平台板卡所需完成的项目如下（任选其一完成即可，项目均为单人项目，不支持团队合作完成，完成项目必须用上所购板卡）：
项目1 - 通过IO扩展板上的按键和旋转编码器控制并实现菜单功能
- IO扩展板上的2个按键和旋转编码器的3个输入端口是通过R-2R电阻网络的方式连接在一起，生成一个模拟电压量。按下任何一个按键都会改变这个模拟电压量的值。
- IO扩展板上的LCD屏幕为128*128分辨率的1.44寸彩色屏幕，通过SPI总线进行访问
要求：本任务需要通过MSP430核心板的ADC监测IO板模拟输出管脚的变化，判断哪一个按键或编码器的旋转发生了变化，进而控制1.44寸LCD屏幕的菜单显示，要求实现主菜单和至少二级菜单。
项目2 - 游戏手柄控制LCD上的信息
- IO扩展板上有一个用X、Y二轴电位计制作的游戏手柄，这两个电位计串接在一个振荡电路中，两个电位计的变化会改变阻值，从而改变生成的PWM信号的频率和占空比。
- 通过单片机的IO端口测量这个PWM信号的频率和占空比的变化，就能够判断出电阻的变化，进而判断出游戏手柄的方向变化。
要求：本任务需要用MSP430板测量IO扩展板上的PWM信号，在LCD上以图形化的方式显示游戏摇杆的变化，通过游戏摇杆的拨动，能够触及LCD的全屏幕。
项目3 - 实现一个加热和温度采集系统
- IO扩展板上有一处加温电阻，通过电流给电阻加热，并通过温度传感器感知板上温度的变化，将测量到的温度信息显示在LCD屏幕上，绘制一个1分钟的温升曲线。并且每隔1分钟改变加热电阻的占空比，重复温度测量和绘制的过程。
- 板上有一处RGB彩灯，当温度超过50°C时转为红色，低于20°C时转为蓝色，正常状态下为绿色。
要求：按下按键时，截图当前的温升曲线。(注意，加热电阻满占空比开启后温度较高)
项目4 - 实现一个恒温自动控制系统
- IO扩展板上有一处加温电阻，将加热区域用物体(纸巾等)包裹起来，通过电流给电阻加热，并通过温度传感器感知板上温度的变化，测温以及在LCD屏上的温度显示。
要求：使用按键设定目标温度，并且通过程序控制加热功率，使得温度尽快尽量稳定的维持在目标温度。温度偏离设定温度±3°C彩灯变为红色。
(注意，加热电阻满占空比开启后温度较高)
项目5 - 实现一个USB键盘鼠标设备
- IO扩展板上有一个用X、Y二轴电位计制作的游戏手柄，并且此芯片支持USB通信。
要求：实现一个USB鼠标&键盘复合设备，摇动游戏手柄实现鼠标的移动，一个按键实现左键点击，另一个按键按下实现键盘敲入一串字符"eetree.cn"
项目6 - 实现一个加速度传感器控制的彩灯
- IO扩展板上有三轴加速度传感器，读出传感器的数值显示在屏幕上，并且板子上有RGB彩灯，使用三轴加速度控制彩灯出现不同颜色。在板子静置30秒后，彩灯规律周期变化。
要求：将板子朝向不同摆放时，屏幕显示的数字不同，并且手持板子转到不同方位彩灯颜色跟随变化。在板子静置30秒后，彩灯的颜色呈现周期变化。
活动流程及时间安排
-
购买：活动参与者需先从硬禾学堂购买板卡（任选其一或多）参加活动，从活动上线日—2023/3/15前均可购买，购买即参加。
-
发货：于2023/1/3开始发货，受疫情影响，请填写一定能收到货的地址。
- 直播&答疑：待同学们收到板卡之后，硬禾官方将采用每个板卡2场直播的方式教大家上手，并有技术交流群一起讨论学习，直播前将在群内通知。
-
活动时间：从收到板卡日起，活动参与者需于2023/3/15 24:00前实现规定的项目，并按照规则将项目报告上传到电子森林，逾期提交者无效。
-
审核时间：硬禾学堂将于2023/4/10前审核完毕并邮件告知审核通过者。
-
返款时间：审核结束之后，将于2023/4/30前完成返款（原路退回）。
活动福利：
-
在硬禾学堂购买板卡且项目通过审核的同学，将退还购买板卡金额，板卡不回收，优秀的项目将给予一定的奖励，并在硬禾学堂微信公众号上展示
-
审核通过的项目均可获得活动证书和硬禾专属纪念章，拥有的纪念章越多，可兑换的奖品越丰厚
-
优秀的同学硬禾将给予带薪实习面试的机会（应届毕业生/研究生均可，需在硬禾持续工作6个月以上）
-
向知名企业内推实习机会（上海、苏州、深圳、北京）
以下内容包含2023年寒假在家一起练材料提交说明以及电子森林项目网站使用说明（请认真查阅）。
“2023年寒假在家一起练”材料提交及方式
一、完成项目之后在电子森林项目网站需提交以下材料
上传之前请先使用手机号注册电子森林账号：https://www.eetree.cn/，项目标题请命名为：用/基于xxx实现/完成/设计/制作xxx
1. 所参加活动板卡的3-5分钟短视频（要求横屏且1080p，放于“视频代码”处）
- 简短的自我介绍
- 硬件介绍
- 项目设计思路
- 项目实现功能（重要的代码介绍和实物功能展示）
注：视频太短（仅几十秒），视频无板卡演示效果，拍摄不清晰，镜头太晃均不合格。
2. 项目总结报告（放于项目的“描述”处）
- 项目描述（项目介绍、设计思路、框图和软件流程图（若是FPGA平台，请截取FPGA资源占用报告放在项目中）、简单的硬件介绍、实现的功能及图片展示、主要代码片段及说明、遇到的主要难题及解决方法、未来的计划或建议等，需达到除代码之外的约1500字左右）
项目案例参考：https://www.eetree.cn/project/detail/167，https://www.eetree.cn/project/detail/498
- 可编译下载的代码（放在项目的附件，用于验证）
注：项目的附件中没有上传源代码均被退回，抄袭的项目不予退款。
二、项目提交后需提交以下材料到training@eetree.cn 邮箱，以作项目关联和顺利返款
邮件请命名：2023寒假在家练+购买板卡的简称+真实姓名（例：2023寒假在家练+MSP430板卡+姓名）
1. 电子森林注册昵称（不是用户名）
2. 下单时所留姓名和电话
订单查看方式：请关注“硬禾学堂”公众号，移动端点击底部“硬禾学堂”，进入后点击“我的”，即可查看全部订单信息。
3. 订单号和付款截图
在全部订单信息中点击对应订单即可复制订单号（在“微信支付”中可截图付款凭证）：
注：如不参与退款，也需邮件发送订单信息。
电子森林项目网站使用说明
2. 请注意每编辑完成一个页面一定要点击底部“保存”
3. “基本信息”页
- 标题请按照规则填写
- 封面图一定要更换成适合本人项目的图，不要用默认的
- 视频请先上传到B站/优酷/腾讯，然后在“视频代码”处粘贴iframe格式代码
- 类型选择“分享类”
- 标签请填写3-5个描述你所做项目的关键词，其中一个要包括“2023寒假在家练”标签
- 在“高校”处选择个人学校
- 在“团队介绍”和“团队成员”处添加个人姓名和学校/公司
注：寒/暑假练项目均为个人项目，团队合作完成者仅退一人款
- 在“描述”中编辑项目总结报告
- 图片的上传请点击右上角的“上传”
- 代码的插入请使用插入工具
- 注意格式整洁，正文字号建议用12pt，标题建议用14pt，并加粗显示，正文首行不要缩进两字符
- 描述下面的“规则”、“参与推广”、“支付协议”则无需填写’
4. “进度”页和“软硬件”
- 在“进度”页中可添加个人的每一个阶段项目进程
- 在“软硬件”页中可选择使用的软件和工具，若没有则无需填写
- 在附件处一定要添加可下载的代码文件，若是文件太大， 可上传到百度网盘上，并在“描述”中粘贴链接
- 编辑完成后一定要点击“保存”
5. 其他页
- “视频课程”、“应用案例”和“商品”页若没有则无需填写
6. 点击“预览”，并“发布”项目
- 本人先点击“预览”查看自己的项目，若没有问题之后再点击“发布”
- 发布之后若查出存在问题，可点击“取消审核”再次修改。若在项目通过之后发现存在问题，依旧可再次修改项目，直到项目完善
基于MSP430实现的多级菜单功能
通过MSP430核心板的ADC监测IO板模拟输出管脚的变化，判断哪一个按键或编码器的旋转发生了变化，进而控制1.44寸LCD屏幕的菜单显示，实现了主菜单和二级菜单。
冷月烟
用MSP430实现一个恒温自动控制系统
在Platfrom中进行设计开发，微控制器MSP430采集温度传感器的数值，对数据进行处理之后调整控制发热电阻的温度，从而达到恒温控制。
Cherry1762
内蒙古科技大学
基于MSP430完成游戏手柄控制LCD
本项目基于MSP430定时器输入捕获功能测量PWM信号的频率和占空比的方式来实现通过手柄控制显示屏的光标移动。
maskmoo
基于MSP430F5529实现一个简易USB键鼠设备
2023寒假在家练活动。要求实现一个基于MSP430F5529处理器的USB鼠标、键盘复合设备，拨动游戏摇杆实现鼠标的移动，一个按键实现左键点击，另一个按键按下实现键盘敲入一串字符"eetree.cn"。
fyjh2023
复旦大学
基于 MSP-EXP430F5529LP 开发板和扩展板上的外设实现菜单功能
使用 EXP430F5529LP 开发板连接到扩展板上并读取扩展板上的按键和旋转编码器状态，根据按键和编码器的状态控制 LCD 上的菜单切换，支持进入子界面和退出子界面等功能。
topgear
基于msp430实现游戏手柄控制LCD上的信息
通过msp430驱动LCD显示屏，并且读取IO扩展板上的手柄输出的PWM值来改变手柄的方向
qianju
小王同学基于MSP430的恒温自动控制系统
2023寒假一起练平台（4）- 小王同学基于MSP430的恒温自动控制系统，使用TI微控制器，通过IIC总线读取温度传感器精确测量温度，使用PID算法控制电阻加热，实现自动控制恒温。
six
河南科技大学
用MSP430实现一个加速度传感器控制的彩灯
本项目使用Arduino开发框架进行开发，通过程序获取三轴传感器的信息，来判断开发板+扩展板倾斜的方向，从而控制扩展板上的RGB灯显示不同的颜色，当静置开发板和扩展板一段时间后，RGB灯将会周期性的闪烁交替显示。
HonestQiao
基于MSP430训练平台实现游戏手柄控制LCD上的信息
本项目使用TI公司的MSP430F5529开发板作为主控，硬禾学堂数字系统的输入、输出扩展板作为外设。完成了LCD显示与输入捕获，并实现游戏手柄控制LCD上的信息。
IamJiangXu
南京邮电大学
用msp430和按键实现菜单功能
旋转编码器和两个按键串联在一个r-2r电阻网络中，使用adc检测输入电压，判断三者的状态，使用两个按键作为上下选择选项的按钮，使用旋转编码器按下作为确认键，实现二级菜单，并实现了一些基础的功能，比如字体大小的变换，简单的图片。
jupiter
西安电子科技大学
基于msp430通过IO扩展板上的按键和旋转编码器控制并实现菜单功能
本任务通过MSP430核心板的ADC监测IO板模拟输出管脚的变化，判断哪一个按键或编码器的旋转发生了变化，进而控制1.44寸LCD屏幕的菜单显示，实现主菜单和二级菜单。
阿超的爱人
南昌大学
基于MSP430备战电赛控制类题目的训练平台（项目2）
项目2，我这边是利用摇杆，操作屏上的方框移动，上下左右。 利用定时器输入捕获读取PWM OUT引脚数据。
yao
基于MSP430f5529IO扩展板上的按键和旋转编码器控制并实现菜单功能
本次寒假一起练平台，我选择的是基于MSP430备战电赛控制类题目的训练平台，并完成了项目1——通过IO扩展板上的按键和旋转编码器控制并实现菜单功能。
Alkaid
南昌大学
基于MSP430F5529和硬禾学堂拓展板制作菜单功能
在最基本的屏幕驱动的基础上，实现了字符串的显示与高亮，并且能够根据ADC采样模块的数据变化做出相应的菜单操作，最终可以控制三色LED的亮灭与闪烁。
一毛头
北京理工大学
2023寒假在家练 基于MSP430 实现USB鼠标&键盘复合设备
本项目基于MSP430芯片和USB模块，实现了一个USB键盘鼠标复合设备。通过游戏手柄控制鼠标移动和左键点击，按键敲入"eetree.cn"。详细介绍了硬件平台、开发环境、代码实现和运行状态，并解决了相关问题。
john
寒假在家一起练- 通过IO扩展板上的按键和旋转编码器控制并实现菜单功能
通过MSP430核心板的ADC监测IO板模拟输出管脚的变化，判断哪一个按键或编码器的旋转发生了变化，进而控制1.44寸LCD屏幕的菜单显示，实现二级菜单。
zyt6
南昌大学
基于MSP430F5529LP制作的恒温自动控制系统
使用PID控制加热电阻的功率，以温度传感器读取的温度作为反馈，最终实现恒温自动控制功能。
salti-fish
西安电子科技大学
2023年寒假在家一起练-基于MSP430实现一个加速度传感器控制的彩灯
基于MSP430实现一个加速度传感器控制的彩灯, 完全重新开发了控制st7735的带framebuffer驱动
james
基于msp430f5529实现菜单功能
该项目为2023寒假一起练平台（4）基于MSP430的电赛训练平台项目一：通过IO扩展板上的按键和旋转编码器控制并实现菜单功能
ZJR
北京理工大学
基于MSP430的鼠标&键盘模拟器
2023寒假一起练（4），使用MSP430+扩展板实现鼠标与键盘模拟器
vic
2023寒假一起练平台（4）——用基于MSP430备战电赛控制类题目的训练平台实现游戏手柄控制LCD上的信息
本项目实现了2023寒假一起练平台（4）- 基于MSP430备战电赛控制类题目的训练平台 项目2 的要求，即： 使用游戏手柄控制LCD上的信息
Geralt
河南大学
2023寒假一起练平台（4）-通过IO扩展板上的按键和旋转编码器控制并实现菜单功能
通过这次2023寒假一起练活动，我首次接触MSP430系列的板卡，并进行了初步的学习，完成了基于MSP430电赛训练平台的项目1。
SKY
南昌大学
