Funpack第二季第一期基于Syntiant TinyML开发板实现中文语音灯控

内容介绍

基于Syntiant TinyML开发板

实现中文语音灯控

一、项目描述

深度学习解决方案提供商Syntiant Corp推出的TinyML 开发板，配备超低功耗 Syntiant ® NDP101神经决策处理器™，可以使语音和传感器应用程序分别在 140 和 100 微瓦以下运行，与基于 MCU 的传统 MCU 相比，吞吐量提高 20 倍，系统效率提高 200 倍。Syntiant TinyML 板的尺寸为 24 毫米 x 28 毫米，是一个小型的独立系统，通过微型 USB 连接通过 Edge Impulse 轻松下载经过训练的模型，而无需任何专用硬件。神经决策处理器使用NDP101，连接了两个传感器BMI160 6轴运动传感器和SPH0641LM4H麦克风，主机处理器：SAMD21 Cortex-M0+ 32位低功耗48MHz ARM MCU，内置256KB FLASH和32KB SRAM，5个数字I/O，与Arduino MKR系列板兼容，其中包含1路UART接口和1路I2C接口（包括在数字I/O引脚中），2MB板载串行闪存，一个用户定义的RGB LED，uSD卡插槽。另外电路板可使用5V micro-USB或3.7V LiPo电池供电。根据任务要求，即任务一：用自带的麦克风，搭建机器学习模型，使板卡上的LED灯根据中文语音指令（不少于三个指令）呈现出不同效果，如开灯、关灯、闪烁、SOS、呼吸等。选用三个中文指令“kai”、“guan”、“shan”，分别对应开灯、关灯及灯闪烁三个功能。通过阅读和修改参考例程，主要是首先要训练一个机器学习的模型，能够完成语音指令的识别，在edgeimpulse网站上，录制数据集，建立模型，训练好后布置到开发板程序中，最终实现语音指令的识别，并作出相应的动作。

二、各功能对应的主要代码片段及说明

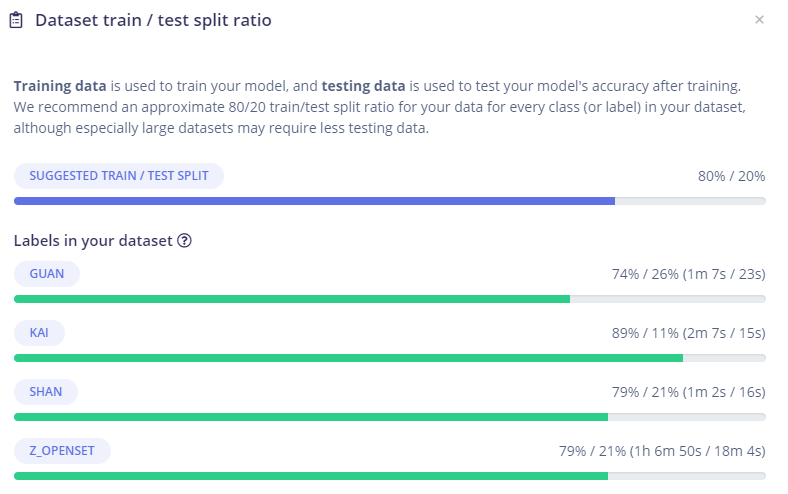

在edgeimpulse网站上，录制了三个中文指令的语音片段共计5分钟10秒，通过切片得到了中文指令集，另外下载了一个中文语音库，导入后数据集如图所示。数据集分为训练集和测试集，分别占80%和20%。

FmbKj9zIvY9ii-_hjEDr2h5iMNT4

图1 中文指令集

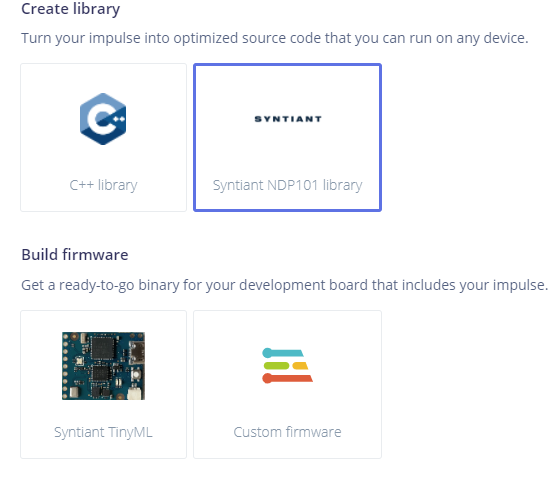

具体训练过程根据Syntiant_TinyML Tutorial (Windows)文档提示完成。最终得到训练模型，并下载模型文件，如图所示。

FpHnEeE7wwTTz8xeEocEZW2gGOPB Fqf2AVkdmBPpWDiw9LwhKjt-Jp6J

图2下载训练模型

将模型参数导入arduino固件中，替换模型参数。Arduino中主要有三个函数，syntiant_setup(void)函数是Arduino的系统设置程序，在函数中初始化设备，读取闪存设备，以查看是否有效的uilib程序，最后加载uilib程序。syntiant_loop(void)函数循环检测是否收到语音指令以及低功耗管理。通过void on_classification_changed()这个函数实现了语音指令对应的功能。代码具体内容如下所示。如果检测到“kai”的指令，那就给RGB灯中的绿灯一个高电平，点亮绿灯；如果检测到“guan”的指令，那就给RGB灯中的绿灯一个低电平，关掉绿灯；如果检测到“shan”的指令，那就给RGB灯中的绿灯一个低电平，延时后给一个高电平，达到绿灯闪烁的效果。

void setup(void)
{
    syntiant_setup();
}

void loop(void)
{
    syntiant_loop();
}

void on_classification_changed(const char *event, float confidence, float anomaly_score) {

    // here you can write application code, e.g. to toggle LEDs based on keywords
    if (strcmp(event, "kai") == 0) {
        // Toggle LED
        digitalWrite(LED_GREEN, HIGH);

    }

    if (strcmp(event, "guan") == 0) {
        // Toggle LED
        //digitalWrite(LED_GREEN, HIGH);
        delay(500);
        digitalWrite(LED_GREEN, LOW);
    }
    if (strcmp(event, "shan") == 0) {
        // Toggle LED
        digitalWrite(LED_GREEN, HIGH);
        delay(1000);
        digitalWrite(LED_GREEN, LOW);
        delay(1000);
        digitalWrite(LED_GREEN, HIGH);
        delay(1000);
        digitalWrite(LED_GREEN, LOW);
        delay(1000);
        //digitalWrite(LED_GREEN, HIGH);
    }
}

三、功能展示及说明

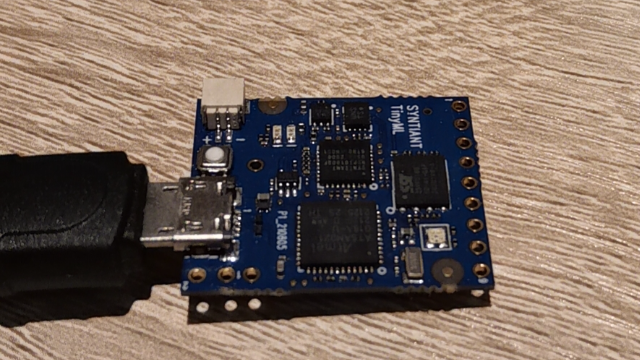

如图所示，说出“kai”的指令，点亮绿灯；说出“guan”的指令，关掉绿灯；输出“shan”的指令，绿灯闪烁。

四、对本活动的心得体会（包括意见或建议）

第一次接触tinyML的板子，对于机器学习方面学到了一些东西，但是其中具体的内容还不够理解，总的来说有一定的进步，希望继续举办类似的活动。
