NXP RT1010 EVK中国版跨界MCU FOC电机控制

内容介绍

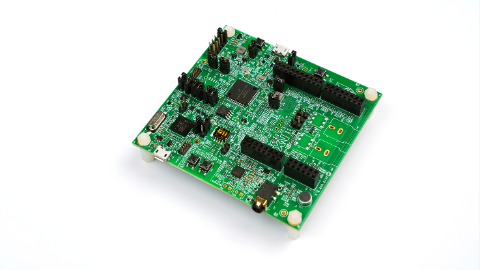

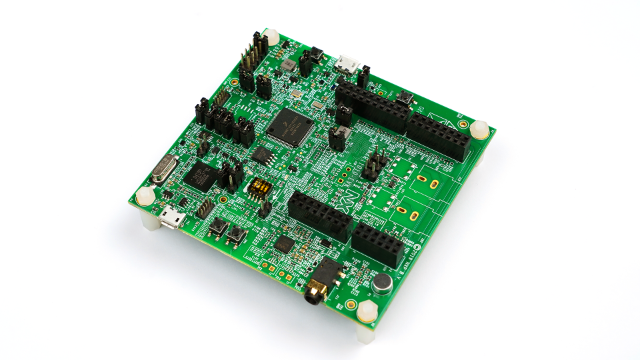

i.MX RT1010 EVK 是两层低成本通孔 USB 供电 PCB。其核心是采用 80LQFP 封装的 i.MX RT1010 跨界 MCU，采用恩智浦先进的 Arm ^® Cortex ^® -M7 内核实现。该内核以高达 500 MHz 的速度运行，以提供高 CPU 性能和出色的实时响应。

以这个PMSM FOC电机的控制方案为例（具体请看视频内容），在10k的控制频率下，CPU的负荷仅有7%，让开发者可以利用富余的资源去实现LCD显示、速度调节等功能，将性价比优势发挥到极致！

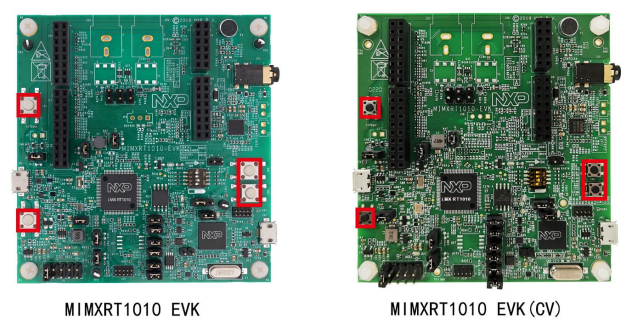

i.MX RT1010 EVK 版本区别：

2款板卡尽在颜色和按钮上有区别。

技术功能和规格：

微控制器：MIMXRT1011DAE5A MCU

500MHz
64 KB ROM
128 KB内存
80 Low profile Quad Flat Package (LQFP)

记忆：

128 Mb QSPI闪存

音频

音频编解码器
4针音频耳机插孔
外部扬声器连接
麦克风

连通性：

微型OTG连接器
Arduino®接口
用于电机控制的Freedom开发平台
- FRDM-MC-LVBLDC
- FRDM-MC-LVPMSM

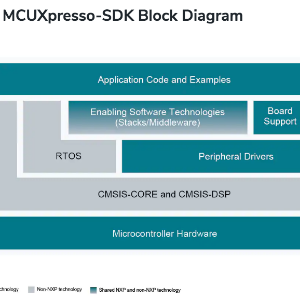

软件：

具有可选Amazon FreeRTOS支持的MCUXpresso SDK
MCUXpresso IDE
MCUXpresso配置工具
Arm Mbed™操作系统
Zephyr®OS

核心芯片：

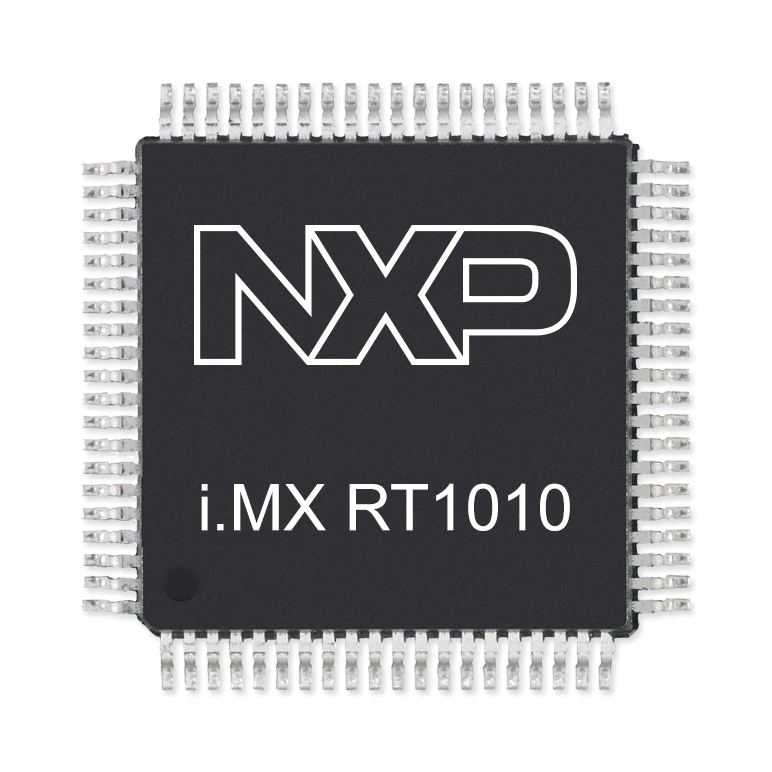

i.MX RT1010 跨界 MCU 是 EdgeVerse ^™ 边缘计算平台的一部分，通过提供最低成本的 LQFP 封装选项，结合高性能和易用性，为 i.MX RT 跨界 MCU 系列提供了一个新的入口点-在整个 i.MX RT 系列中广为人知。NXP 的MCUXpresso 软件和工具完全支持该设备。

FrxKxCjEaDTvpo7QZNhCNPNM9bWq

特征：

Arm ^® Cortex ^® -M7 高达 500 MHz
低至 20 ns 的实时、低延迟响应
外部存储器接口选项
用于低成本 PCB 设计的 80 个 LQFP 封装

应用：

汽车	暖通空调 (HVAC)	摩托车发动机控制单元 (ECU) 和小型发动机控制
工业	空调（AC）	煤气表
工业	麻醉单元监护仪	热量计量
工业	航空电子设备	家庭健康网关
工业	建筑安全	工业控制
工业	建筑安全	电机驱动
工业	持续正压通气机 (CPAP)	电动病床
工业	除颤器	智能电源插座和电灯开关
工业	发电	水表
移动	助听器	无线充电板
移动	腕带	输入设备（鼠标、笔、键盘）
移动	智能手表
智慧城市	自动车辆识别	库存和供应链管理
智慧城市	车队的管理	交通票务
智能家居	家庭控制面板	主要家电
智能家居	家庭安全和监视	机器人电器
智能家居	家用能源显示器	中小型家电

资料下载：

恩智浦MCU加油站：MIMXRT1010-EVK中国版资料
恩智浦 MIMXRT1010-EVK概述：点击查看
软件开发的SDK 软件包：https://mcuxpresso.nxp.com/
NXP社区资料合集：【RT1010资料全集】期待已久的i.MX RT1010它来了！
开始使用i.MX RT 1010评估工具包：点击打开
从i.MX RT1020到i.MX RT1010的迁移指南：点击下载
i.MX RT系列跨界处理器性能优化：点击下载
i.MX RT1010的芯片资料：点击查看
原装的EVK设计文件及设计指南：点击查看
