2022寒假在家练 - 用ESP32-S2开发板 WiFi 及MINI1模块的串口基于Blinker实现电力设备控制（智能家居演示）

内容介绍

项目描述：

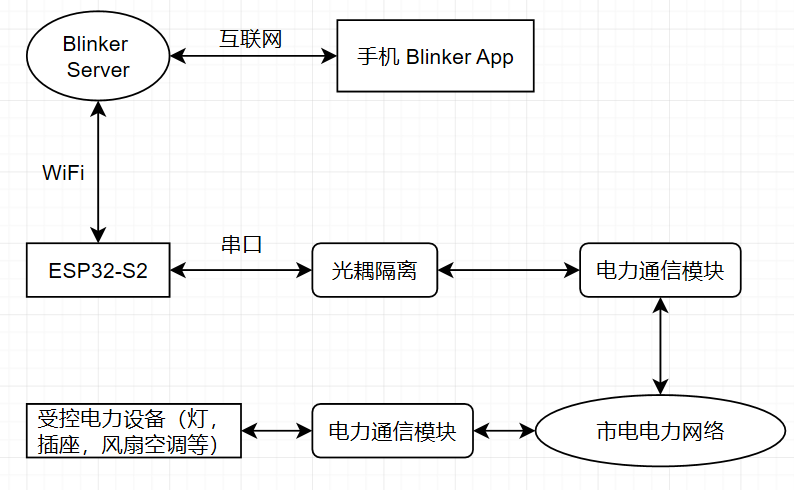

使用 Blinker 基于ESP32-S2及Arduino平台实现的物联网解决方案：

Fv3j_-roX2JqJzqlmM1DBG8_CKzq

硬件介绍：

ESP32-S2

ESP32-S2 是一款高度集成、高性价比、低功耗、主打安全的单核 Wi-Fi SoC，具备强大的功能和丰富的 IO 接口。ESP32-S2 集成了丰富的外围设备，有 43 个可编程 GPIO，可以灵活配置为 USB OTG、LCD 接口、摄像头接口、SPI、I2S、UART、ADC、DAC 等常用功能。ESP32-S2 具有 LCD 接口和 14 个可配置的电容触摸 GPIO，可为基于触摸屏和触摸板的设备提供良好的 HMI 解决方案。极端温度下良好的 Wi-Fi 性能 ESP32-S2 的工作温度是 -40 °C~125 °C，适用于各类工业、消费和照明应用。

功能介绍：

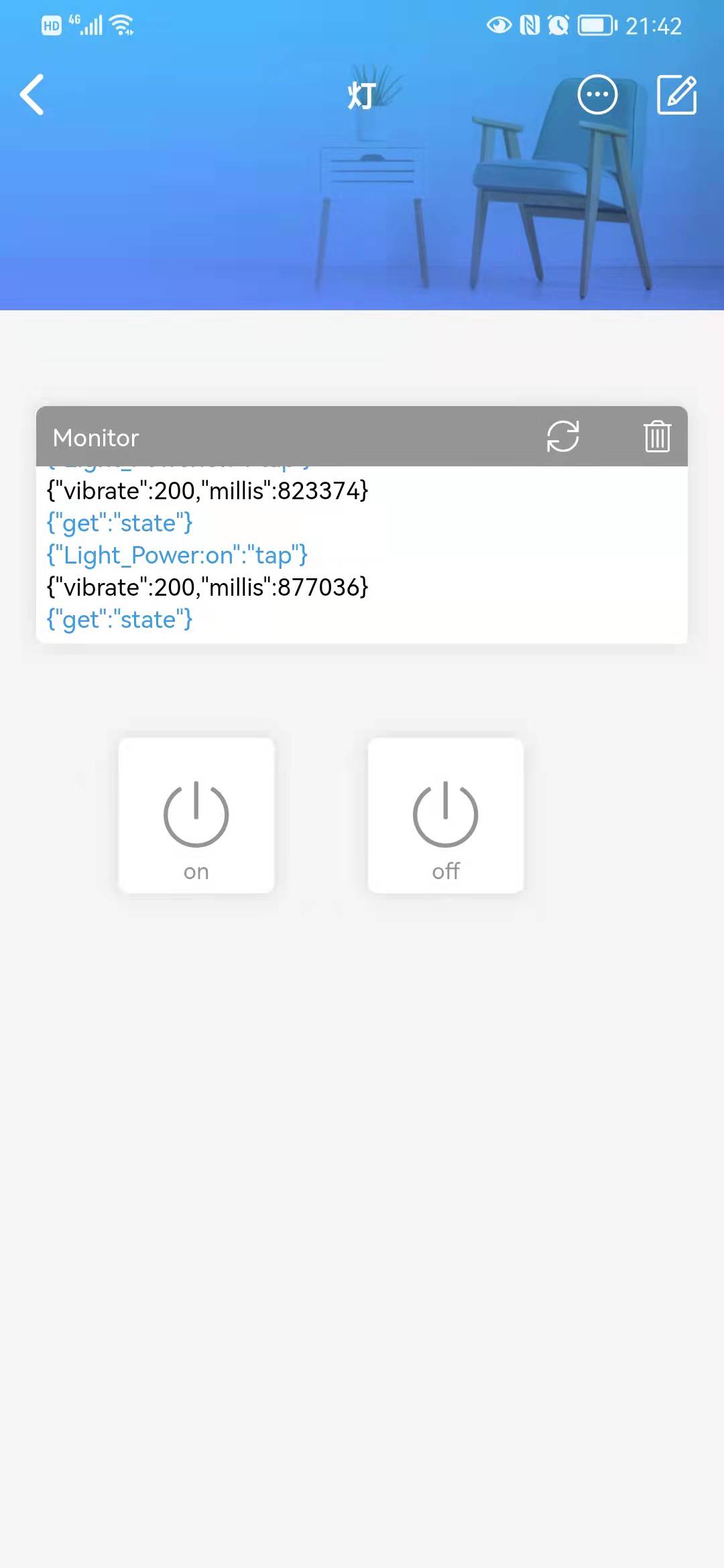

在手机端使用blinker APP实现对家具电器设备的控制，本实例中实现了对灯的简单开关控制。

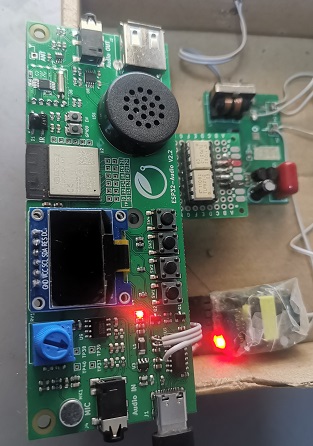

实物图片：

FqpqYigcFGxrUzeRr9SEzhyqIes0 Fr1LfcRnc63BcLF6MdqnhylkaKBX

项目搭建：

Blinker 库下载地址:

https://github.com/blinker-iot/blinker-library/archive/master.zip

Blinker 是一套跨硬件、跨平台的物联网解决方案，提供APP端、设备端、服务器端支持，使用公有云服务进行数据传输存储。可用于智能家居、数据监测等领域，可以帮助用户更好更快地搭建物联网项目。

使用 ESP32-S2 接入 Blinker,首先安装 ESP32/Arduino 支持包。

https://github.com/espressif/arduino-esp32/tree/esp32s2

Blinker 参考文档:

https://doc.blinker.app/

https://github.com/blinker-iot/blinker-doc/wiki

在Blinker 库中找到ESP32 物联网开发例程； AliGenie_LIGHT

进行以下关键代码改动：

char auth[] // Blinker APP 所建立设备的密钥
char ssid[] // WiFi 名称
char pswd[] // WiFi 密码

BLINKER_LOG("*", state);// 串口输出控制灯开关的关键字符串信息 *

设备端的电力通信模块通过监听该关键字实现电力设备的各类自定义控制，该实例实现了电灯的开关控制。

#define BLINKER_WIFI
#define BLINKER_ALIGENIE_LIGHT
#include <Blinker.h>
char auth[] = "***********";
char ssid[] = "CU_NTtt";
char pswd[] = "******";
#include <Adafruit_NeoPixel.h>

..................
..................

void aligeniePowerState(const String & state)
{
    BLINKER_LOG("Light_Power:", state);
    if (state == BLINKER_CMD_ON) {

        BlinkerAliGenie.powerState("on");
        BlinkerAliGenie.print();
        wsState = true;
        if (colorW == 0) colorW = 255;
    }
    else if (state == BLINKER_CMD_OFF) {

        BlinkerAliGenie.powerState("off");
        BlinkerAliGenie.print();
        wsState = false;
    }
    pixelShow();
}

编译代码：

在Ardunio中选择:

工具>开发板> ESP32S2 DEV Module

工具>端口> 选择开发板连接电脑后对应的串口

点击验证上传进行编译

编译完成使用 BOOT RESET 按键进入 Flash upload模式更新固件

运行代码：

程序串口打印：（在成功连接WiFi和MQTT后；分别执行一次开灯和关灯命令）

 __       __                __
/\ \     /\ \    __        /\ \              v0.3.4
\ \ \___ \ \ \  /\_\    ___\ \ \/'\      __   _ __
 \ \ '__`\\ \ \ \/\ \ /' _ `\ \ , <    /'__`\/\`'__\
  \ \ \L\ \\ \ \_\ \ \/\ \/\ \ \ \\`\ /\  __
/\ \ \./
   \ \_,__/ \ \__\\ \_\ \_\ \_\ \_\ \_\ \____\\ \_\
    \/___/   \/__/ \/_/\/_/\/_/\/_/\/_/\/____/ \/_/
    To better use blinker with your IoT project!
    Download latest blinker library here!
    => https://github.com/blinker-iot/blinker-library
[1637] Connecting to CU_NTtt
[1893] ESP32_MQTT initialized...
[1904]
===========================================================
================== Blinker Timer loaded! ==================
Warning!EEPROM address 1536-2431 is used for Blinker Timer!
============= DON'T USE THESE EEPROM ADDRESS! =============
===========================================================
[3227] WiFi Connected.
[3295] IP Address:
[3383] 192.168.1.9
[4483] Freeheap: 165576
[4487] mDNS responder started
[4490] webSocket_MQTT server started
[4490] ws://13A2EE92OG64426HW8B3598I.local:81
[8629] Connecting to MQTT...
[10064] MQTT Connected!
[10064] Freeheap: 163544
[10065] =======================================================
[10065] =========== Blinker Auto Control mode init! ===========
[10287] Warning!EEPROM address 0-1279 is used for Auto Control!
[10558] =========== DON'T USE THESE EEPROM ADDRESS! ===========
[10829] =======================================================
[40083] MQTT Ping!
[70972] MQTT Ping!
[101549] MQTT Ping!
[132371] MQTT Ping!
[31916] Blinker readString: {"Light_Power:on":"tap"}
[35025] Blinker readString: {"Light_Power:off":"tap"}

Blinker APP 设定及使用：

在设备管理菜单中选中该设备；点下图中的小眼睛可以显示出设备密钥。

在新建后的设备界面中，点击编辑按钮可以添加开关按钮。

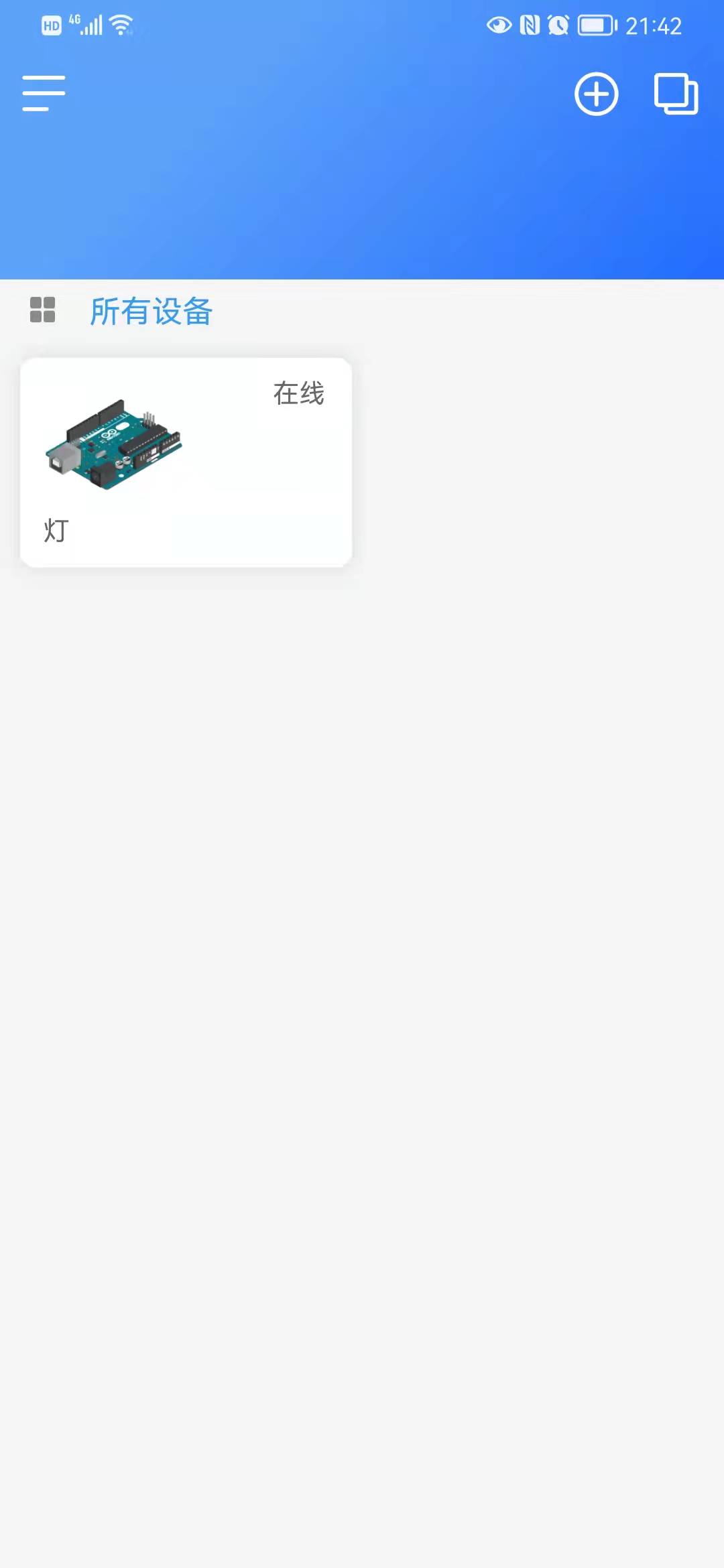

开发板上电连线服务器后可以看到设备处于在线状态。
