• 通用低功耗 IoT 传感器 Hub
• 通用低功耗 IoT 数据记录器
• USB 设备
• 语音识别
• 图像识别
• Mesh 网络
• 家庭自动化
• 智慧楼宇
• 工业自动化
• 健康/医疗/看护
• Wi-Fi 玩具
• 可穿戴电子产品
• 零售 & 餐饮
• 智能 POS 应用

完成本项目只用到上述部分功能即可，包括SPI_OLED显示屏、WiFi模块等。

可实现：wifi连接、获取网络服务器推流、程序主控、获取网络时间等

CH340C：USB总线的转接芯片，实现USB转串口或者USB转打印口，内置时钟，无需外部晶振

可实现：type-c口驱动、程序烧录、ticker等

RDA5807:FM收音机模块

可实现：FM频率搜索、输出等

NCP2890：1W功率的音频功率放大器

可实现：网络电台音频解码、播放

SPI_OLED：SPI驱动显示屏

可实现：GUI输出等

本项目主要利用基于ESP32-S2模块的物联网、音频信号处理平台实现本地气象时间、温度和气象信息的显示。

硬件：基于ESP32-S2-Mini-1模块的音频处理平台

软件实现：

Arduino IDE：开源IDE

可实现：程序编写、调试、烧录等工作

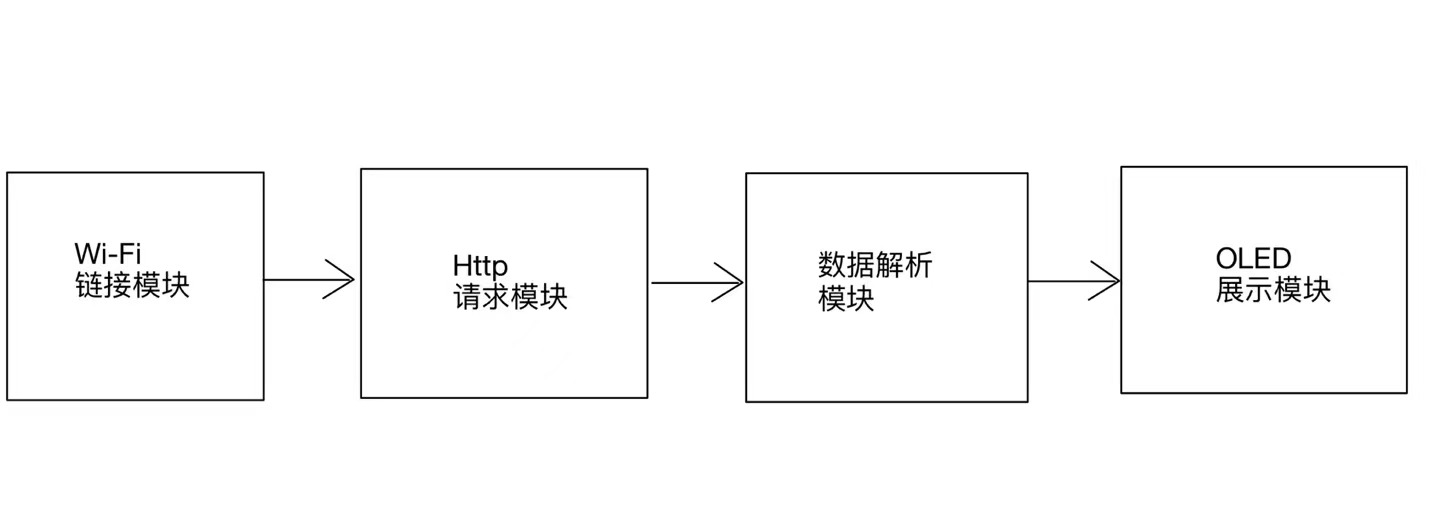

程序设计思路：

程序部分：

WiFi模块

void Wifi_connect()
{
    WiFi.begin(ssid, password);
    while (WiFi.status() != WL_CONNECTED)
    {
        delay(500);
        Serial.print(".");
    }
    Serial.println("");
    Serial.println("WiFi connected");
    Serial.println("IP address: ");
    Serial.println(WiFi.localIP());
}

http请求模块：

void httpRequest()
{
    WiFiClient client;
    if (!client.connect(host, 80))
    {
        Serial.println("Connect host failed!");
        return;
    }
    Serial.println("host Conected!");
    String httpURL= "/v3/weather/now.json?key=";
    httpURL += privateKey;
    httpURL += "&location=";
    httpURL += city;
    httpURL += "&language=";
    httpURL += language;
    client.print(String("GET ") + httpURL + " HTTP/1.1\r\n" + "Host: " + host + "\r\n" + "Connection: close\r\n\r\n");
    Serial.println("Get send");
    char endOfHeaders[] = "\r\n\r\n";
    bool ok = client.find(endOfHeaders);
    if (!ok)
    {
        Serial.println("No response or invalid response!");
    }
    Serial.println("Skip headers");
    String line="";
    line += client.readStringUntil('\n');
    Serial.println(client.readStringUntil('\n'));
    Serial.println(line);
    Json(line);
    client.stop();
}

JSON解析：

void Json(String line)
{
    DynamicJsonDocument doc(1400);
    DeserializationError error = deserializeJson(doc, line);
    struct WeatherData weatherdata = {0};
    Serial.println(doc["results"][0]["daily"][0].as<const char*>());
    strcpy(weatherdata.city, doc["results"][0]["location"]["name"].as<const char*>());
    strcpy(weatherdata.weather, doc["results"][0]["now"]["text"].as<const char*>());
    strcpy(weatherdata.temperature, doc["results"][0]["now"]["temperature"].as<const char*>());
    OLEDDisplay(weatherdata.city, weatherdata.weather, weatherdata.temperature);
    Serial.println("City");
    Serial.println(weatherdata.city);
    Serial.println("textDay");
    Serial.println(weatherdata.weather);
    Serial.println("temperature");
    Serial.println(weatherdata.temperature);
    Serial.println("read json success");
    Serial.println();
    Serial.println("closing connection");
}

OLED显示模块：

void OLEDDisplay(String cityName, String cityweather, String citytemperature)
{   struct tm timeinfo;

    if(!getLocalTime(&timeinfo)){
      Serial.println("Failed to obtain time");
      return;
    }
    u8g2.setFont(u8g2_font_wqy12_t_gb2312);
    u8g2.setFontDirection(0);
    u8g2.clearBuffer();
    u8g2.setCursor(5,10);
    u8g2.print("城市: ");
    u8g2.print(cityName);
    u8g2.setCursor(5, 22);
    u8g2.print("天气: ");
    u8g2.print(cityweather);
    u8g2.setCursor(5, 34);
    u8g2.print("温度: ");
    u8g2.print(citytemperature);
    u8g2.print("'C");
    u8g2.setCursor(5, 46);
    u8g2.print(&timeinfo, "%F");
    u8g2.print(" ");
    u8g2.print(&timeinfo, "%A");
    u8g2.setCursor(5, 58);
    u8g2.print("时间: ");
    u8g2.print(&timeinfo, "%T");
    u8g2.sendBuffer();
    delay(1000);
}

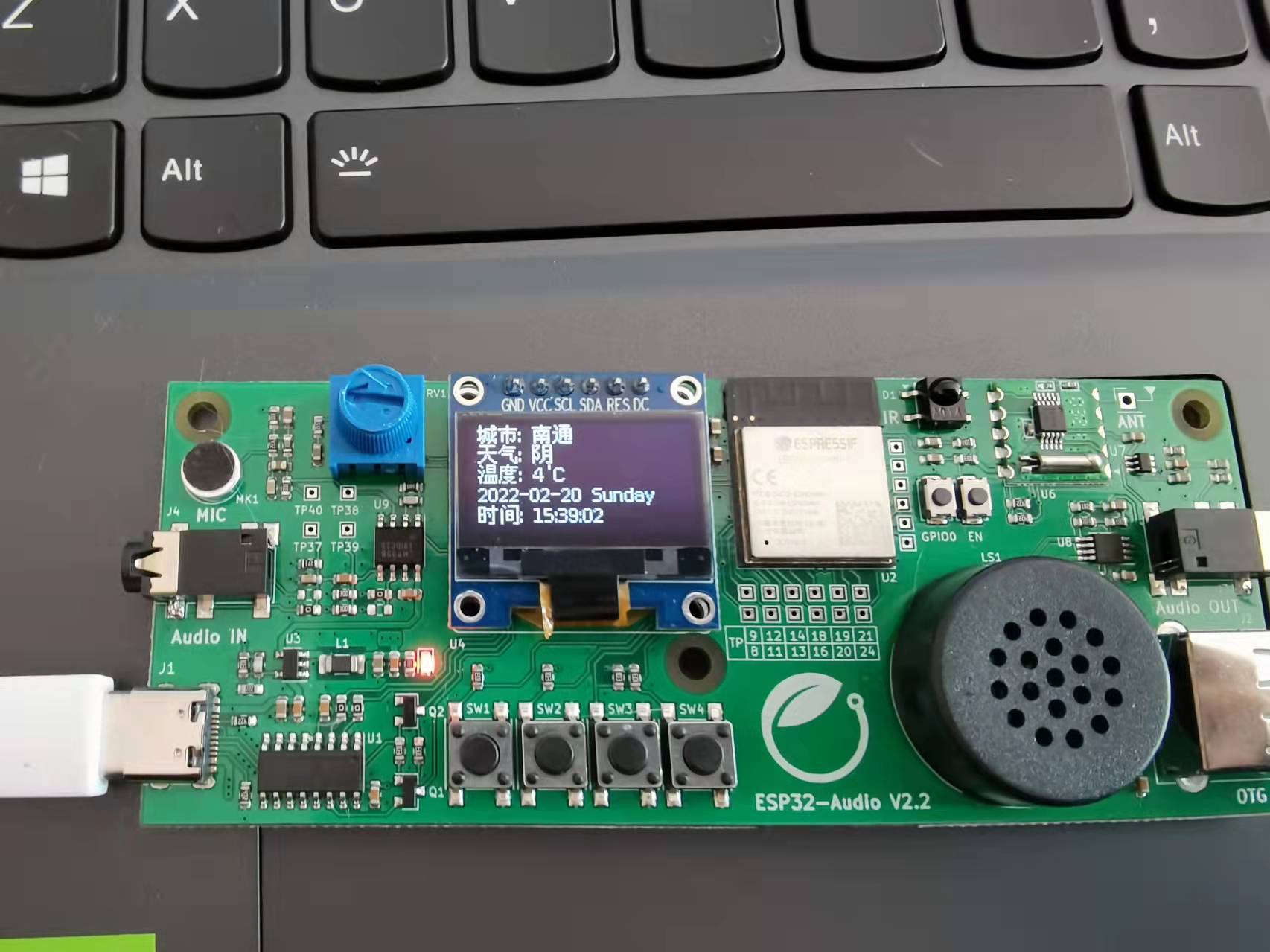

程序执行效果：

最后显示城市、温度、日期、星期还有时间。

程序可改进的地方：

目前只能实时播报，未来可以设置未来三天的天气预报，并且显示天气的图标，外接屏幕更大的显示屏来显示。
