Funpack12基于WioTerminal的自动联网的天气预报仪

内容介绍

硬件平台简介

Wio Terminal的运行速度为 120MHz (最高可达200MHz), 4MB 外部闪存和 192KB RAM。其内部内置了一个WIFI模块和多种传感器；如下图所示：

其传感器主要分布位置，如下图：

本次主要是利用内部的WIFI模块实现联网的功能，来完成联网的目的。联网后通过简单的Http协议完成调用天气API的接口完成本次任务。

实现的功能

WIFI连接功能：

#include <rpcWiFi.h>
//WIFI配置
const char* ssid     = "TEST";              // 连接WiFi名（此处使用TEST为示例）

const char* password = "12345678";          // 连接WiFi密码（此处使用12345678为示例）

void connectWiFi(){
  WiFi.begin(ssid, password);                  // 启动网络连接
  Serial.print("Connecting to ");              // 串口监视器输出网络连接信息
  Serial.print(ssid); Serial.println(" ...");  // 告知用户NodeMCU正在尝试WiFi连接

  int i = 0;                                   // 这一段程序语句用于检查WiFi是否连接成功
  while (WiFi.status() != WL_CONNECTED) {      // WiFi.status()函数的返回值是由NodeMCU的WiFi连接状态所决定的。
    delay(1000);                               // 如果WiFi连接成功则返回值为WL_CONNECTED
    Serial.print(i++); Serial.print(' ');      // 此处通过While循环让NodeMCU每隔一秒钟检查一次WiFi.status()函数返回值
  }                                            // 同时通过串口监视器输出连接时长读秒。
                                               // 这个读秒是通过变量i每隔一秒自加1来实现的。
  Serial.println("");                          // WiFi连接成功后
  Serial.println("Connection established!");   // NodeMCU将通过串口监视器输出"连接成功"信息。
  Serial.print("IP address:    ");             // 同时还将输出IP地址。这一功能是通过调用
  Serial.println(WiFi.localIP());              // WiFi.localIP()函数来实现的。该函数的返回值
}

心知天气API：

心知天气：是提供了免费接口的平台。也可以选择其他的天气API。心知天气 API接口文档

1.API测试：

可以根据提供的API进行返回的测试：测试API

返回的JSON的数据的解析：JSON数据的解析

2.代码实现http传输和解析：

对于Json的数据解析可以参照这里：太极创客的ESP8266教程

// 向心知天气服务器服务器请求信息并对信息进行解析
void httpRequest(String reqRes){
  WiFiClient client;
  // 建立http请求信息
  String httpRequest = String("GET ") + reqRes + " HTTP/1.1\r\n" + "Host: " + host + "\r\n" + "Connection: close\r\n\r\n";//请求头
  Serial.println(""); //串口打印
  Serial.print("Connecting to "); //串口打印
  Serial.print(host); //串口打印

  // 尝试连接服务器
  if (client.connect(host, 80)){
    Serial.println(" Success!");

    // 向服务器发送http请求信息
    client.print(httpRequest);
    Serial.println("Sending request: ");
    Serial.println(httpRequest);

    // 获取并显示服务器响应状态行
    String status_response = client.readStringUntil('\n');
    Serial.print("status_response: ");
    Serial.println(status_response);
    Serial.println(F("======Weahter data======="));
    while(client.available()) //接收数据
    {
       String line = client.readStringUntil('\r');
       inputString += line;
    }
        Serial.println(F("==========================="));
        int jsonBeginAt = inputString.indexOf("{");   //判断json数据完整性
        int jsonEndAt = inputString.lastIndexOf("}");
        if (jsonBeginAt != -1 && jsonEndAt != -1)
        {
            //净化json数据
            inputString = inputString.substring(jsonBeginAt, jsonEndAt + 1);//取得一个完整的JSON字符串
            //processMessage();//对数据进行处理
            Serial.println(F("======json data======="));
            Serial.println(inputString);
            Serial.println(F("==========================="));
            parseInfo(inputString);//JSON数据处理函数
            inputString="";
        }
        else
        {
          inputString="";
        }
      //断开客户端与服务器连接工作
  client.stop();
}

在Arduino中可以借鉴这个解析网站解析从API返回的API数据。本次利用了两个API：一个获取四天的数据，一个获取环境温度

3.显示设计

显示的设计上：将静态的页面使用图片转化的方法实现图片的转换：注意格式是BMP的格式；

在获取到数据以后将数据显示到页面上：

void display_ui(){
        String temp_0=(String)forecast.now.maxtemp+"/"+(String)forecast.now.mintemp;
        String temp_1=(String)forecast.one.maxtemp+"/"+(String)forecast.one.mintemp;
        String temp_2=(String)forecast.two.maxtemp+"/"+(String)forecast.two.mintemp;
        String temp_3=(String)forecast.three.maxtemp+"/"+(String)forecast.three.mintemp;

            if(forecast.now.code<=3)
        {
           drawImage<uint8_t>("sun.bmp", 44,83);
        }
        else if(forecast.now.code<=9)
        {
          drawImage<uint8_t>("yingtian.bmp", 44,83);
        }
        else if(forecast.now.code<=19)
        {
          drawImage<uint8_t>("yu.bmp", 44,83);
        }
        else if(forecast.now.code<=25)
        {
          drawImage<uint8_t>("xue.bmp", 44,83);
        }
         drawImage<uint8_t>("sun.bmp", 44,83);
         tft.drawString((String)(temp_0),44,190);
         tft.drawString((String)(forecast.now.humidity),44,220);

         tft.drawString((String)(forecast.now.aqi),44,160);

        if(forecast.one.code<=3)
        {
           drawImage<uint8_t>("sun.bmp", 104,83);
        }
        else if(forecast.one.code<=9)
        {
          drawImage<uint8_t>("yingtian.bmp", 104,83);
        }
        else if(forecast.one.code<=19)
        {
          drawImage<uint8_t>("yu.bmp", 104,83);
        }
        else if(forecast.one.code<=25)
        {
          drawImage<uint8_t>("xue.bmp", 104,83);
        }
        //tft.drawString(*now.today.maxtemp,104,176);

        tft.setTextColor(0x39C4, TFT_WHITE);

        tft.drawString((String)(temp_1),104,190);

        tft.drawString((String)(forecast.one.humidity),104,220);

         if(forecast.two.code<=3)
        {
           drawImage<uint8_t>("sun.bmp", 179,83);
        }
        else if(forecast.two.code<=9)
        {
          drawImage<uint8_t>("yingtian.bmp", 179,83);
        }
        else if(forecast.two.code<=19)
        {
          drawImage<uint8_t>("yu.bmp", 179,83);
        }
        else if(forecast.two.code<=25)
        {
          drawImage<uint8_t>("xue.bmp", 179,83);
        }
        tft.setTextColor(0x39C4, TFT_WHITE);

        tft.drawString((String)(temp_2),179,190);
         tft.drawString((String)(forecast.two.humidity),179,220);

         if(forecast.three.code<=3)
        {
           drawImage<uint8_t>("sun.bmp", 253,83);
        }
        else if(forecast.three.code<=9)
        {
          drawImage<uint8_t>("yingtian.bmp", 253,83);
        }
        else if(forecast.three.code<=19)
        {
          drawImage<uint8_t>("yu.bmp", 253,83);
        }
        else if(forecast.three.code<=25)
        {
          drawImage<uint8_t>("xue.bmp", 253,83);
        }
        tft.setTextColor(0x39C4, TFT_WHITE);

        tft.drawString((String)(temp_3),253,190);

        tft.drawString((String)(forecast.three.humidity),253,220);

}

FsCdBmqoSLI4fTeciwGZuUxdHNgo

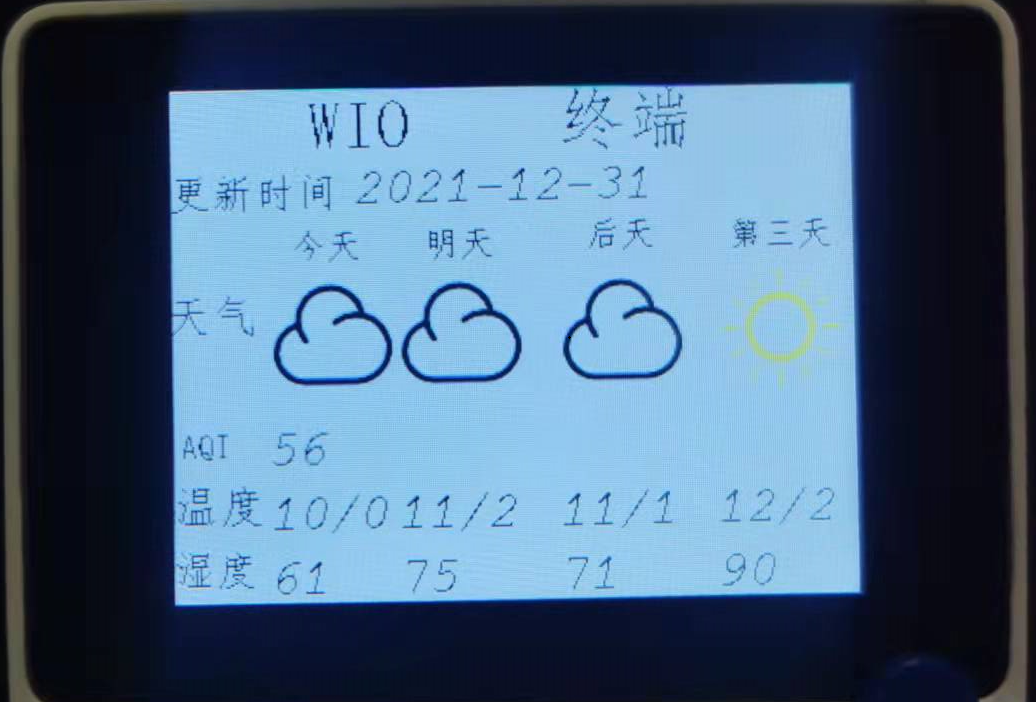

显示效果如上图。最终实现了天气今天天气的情况的展示和未来三天的天气的情况；更新过后有更新时间的显示；

静态图片编辑软件用的是IconWorkshop；

心得体会

非常感谢电子森林提供的本次学习的机会。让我学习到了很多。以前很少动手去做一个项目，感谢电子森林提供的本次的机会，能让我实践了一把。充分感受到了有压力才会前进的动力。加上工作也比较忙，十分仓促的就结束了本次的任务。以后有时间了。我也会多得多参加电子森林的活动中去，努力让自己学到的更多。
