Funpack12 使用Wio Terminal制作天气预报仪

内容介绍

项目描述及需要实现的功能

本次活动给出的可选任务如下：

任务一： 利用扩展接口，自由选择连接三到五个传感器，并将采集的数据显示在LCD屏幕上，并解释数据的含义。

任务二： 制作一个自动联网的天气预报仪，在设计界面显示温湿度、天气情况、空气质量以及未来三天内的天气变化。

任务三： 使用麦克风采集使用者说话口型并识别，同时在屏幕上画出对应的表情。

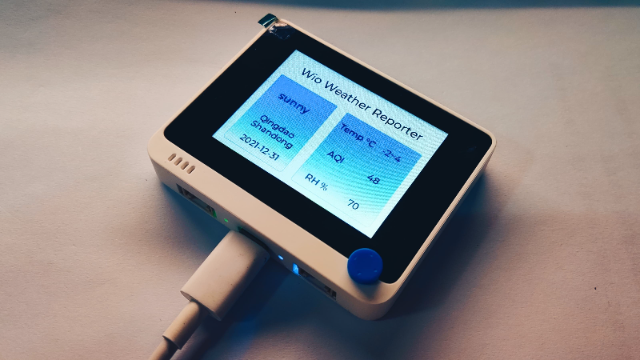

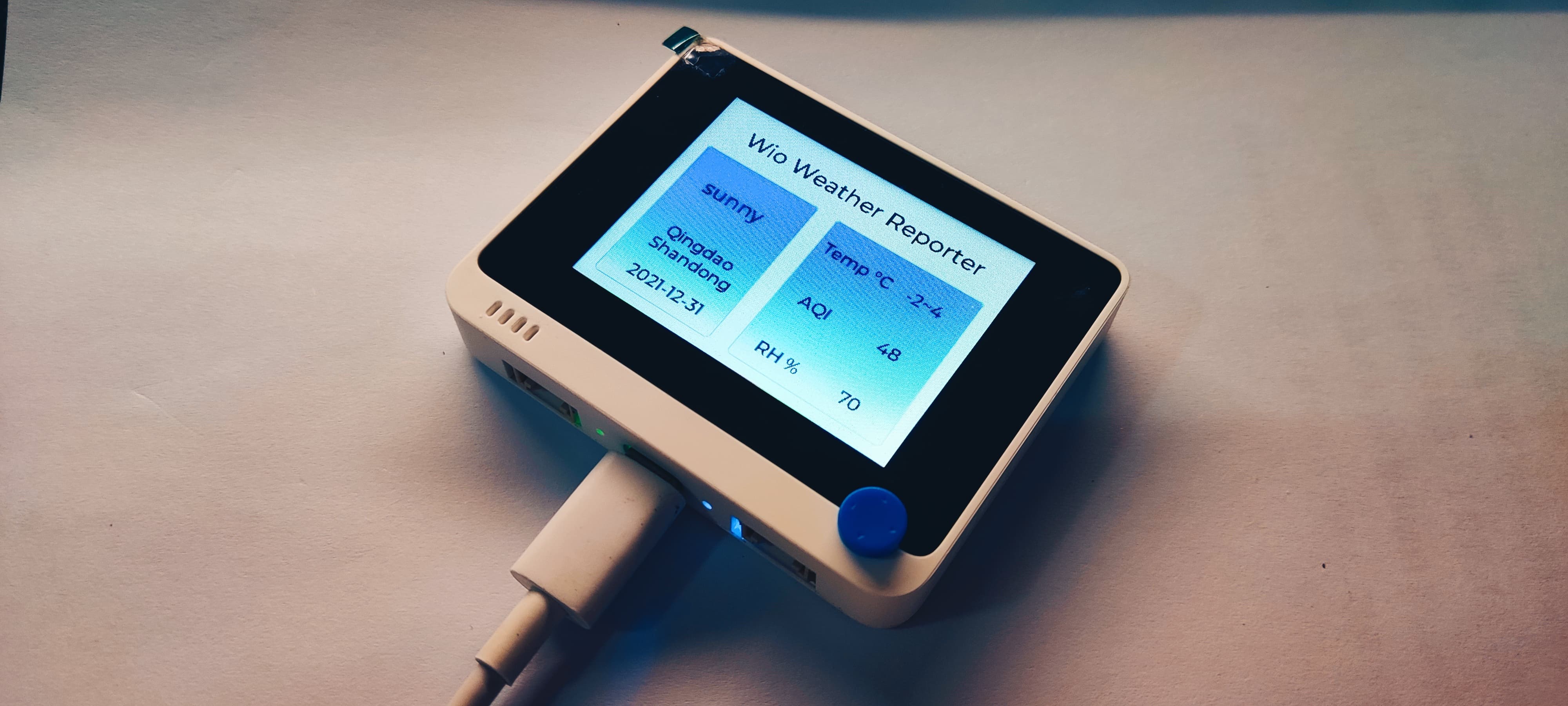

活动期间，本人对任务二进行了实现，使用Wio Terminal构建了能够自动联网的天气预报仪。支持通过网络查询指定地点的天气信息、温湿度信息和空气质量并展示，同时能够通过该设备查看未来的天气变化，最终效果如下图所示：

Fmnr-mh2CLaP1u2vZcD3h1YnnOFu

设计方案

本应用设计思路较为清晰，主要有以下三个主要步骤：

设备联网
从云端获取数据
处理数据并进行展示

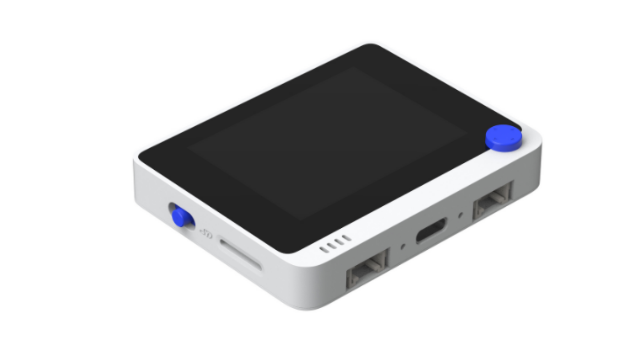

Wio Terminal具有丰富的板载资源，自带彩色显示屏和WiFi模块，单凭一个开发平台便能完成全部任务，不需要搭配额外硬件模块。得益于arduino生态和seeed官方的软件支持，可以在Arduino平台上找到绝大部分可以完成上述任务的第三方库，加快了整体开发流程。本项目使用的第三方库有：

rpcWifi，提供联网支持
ArduinoJson，用于对云端数据进行解析
seeed官方构建的LVGL库，用于图形界面展示数据

目前网上已有多个平台提供天气API接口，本项目中选择的平台是心知天气，选用其他平台同样可完成本项目。用户需要注册平台账号，获取访问API接口所需的认证信息，接下来便可查阅API文档设计自己的请求地址。

实现要点

在访问网络之前，需要更新Wio Terminal的无线核心固件，确保能够执行最新版本的代码，官方文档中有详细做法Overview - Seeed Wiki (seeedstudio.com)，具体联网代码为：

    WiFi.mode(WIFI_STA);
    WiFi.disconnect();

    Serial.println("Connecting to WiFi..");
    WiFi.begin(ssid, password);

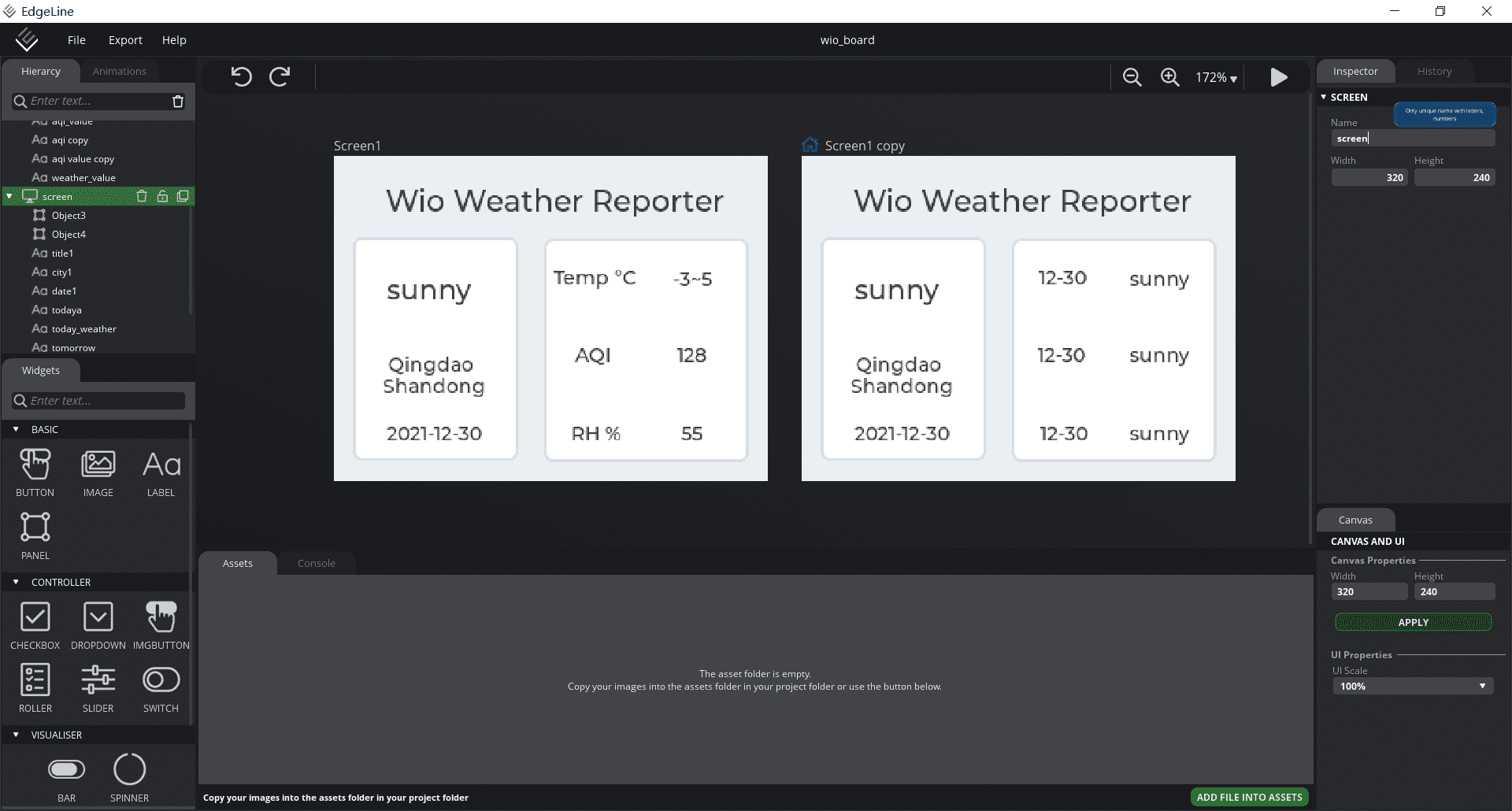

API请求地址设计和数据处理都相对简单，如果有网络开发基础的话能够快速上手，接下来简单介绍一下LVGL相关内容。LVGL在工作时，需要创建缓存区用于刷新LVGL图形数据，并且启动相对底层的屏幕刷新函数。为满足显示要求，本项目中设计了两个界面用于显示数据。默认情况下，LVGL需要手动编写代码，指明每个界面元素所处位置等元素信息，实现起来相对繁琐。但最近LVGL官方提供了EdgeLine工具，可以直接拖动组件进行界面设计，能够有效提高开发效率。需要注意的是，该工具仍处于测试阶段，软件的响应速度较慢。另外，较大的字体需要在lvgl_conf.h中手动开启支持，在设计时需要注意。

Fgi8kBbExn3vWkl8T5lWq9LtPKcM

由软件自动生成的部分界面代码为：

Screen1 = lv_obj_create(lv_scr_act(), NULL);
    lv_obj_set_size(Screen1, LV_HOR_RES, LV_VER_RES);

    Object1 = lv_obj_create(Screen1, NULL);
    lv_obj_set_click(Object1, false);
    lv_obj_set_hidden(Object1, false);
    lv_obj_clear_state(Object1, LV_STATE_DISABLED);
    lv_obj_set_size(Object1, 122, 165);                            // force: 14
    lv_obj_align(Object1, Screen1, LV_ALIGN_IN_TOP_LEFT, 14, 60);  // force: 122
    lv_obj_set_drag(Object1, false);
    lv_obj_set_style_local_bg_color(
        Object1, LV_BTN_PART_MAIN, LV_STATE_DEFAULT,
        lv_color_hex(37 * 256 * 256 + 135 * 256 + 236));
    lv_obj_set_style_local_bg_opa(Object1, LV_BTN_PART_MAIN, LV_STATE_DEFAULT,
                                  255);
    lv_obj_set_style_local_bg_grad_dir(Object1, LV_BTN_PART_MAIN,
                                       LV_STATE_DEFAULT, LV_GRAD_DIR_VER);

    Object2 = lv_obj_create(Screen1, NULL);
    lv_obj_set_click(Object2, false);
    lv_obj_set_hidden(Object2, false);
    lv_obj_clear_state(Object2, LV_STATE_DISABLED);
    lv_obj_set_size(Object2, 151, 165);                       // force: 70
    lv_obj_align(Object2, Screen1, LV_ALIGN_CENTER, 70, 23);  // force: 151
    lv_obj_set_drag(Object2, false);
    lv_obj_set_style_local_bg_color(
        Object2, LV_BTN_PART_MAIN, LV_STATE_DEFAULT,
        lv_color_hex(37 * 256 * 256 + 135 * 256 + 236));
    lv_obj_set_style_local_bg_opa(Object2, LV_BTN_PART_MAIN, LV_STATE_DEFAULT,
                                  255);
    lv_obj_set_style_local_bg_grad_dir(Object2, LV_BTN_PART_MAIN,
                                       LV_STATE_DEFAULT, LV_GRAD_DIR_VER);

    title = lv_label_create(Screen1, NULL);
    lv_label_set_long_mode(title, LV_LABEL_LONG_EXPAND);
    lv_label_set_align(title, LV_LABEL_ALIGN_CENTER);
    lv_label_set_text(title, "Wio Weather Reporter");
    lv_obj_set_size(title, 250, 24);  // force: 38
    lv_obj_set_click(title, false);
    lv_obj_set_hidden(title, false);
    lv_obj_clear_state(title, LV_STATE_DISABLED);
    lv_obj_set_drag(title, false);
    lv_obj_set_style_local_text_font(title, LV_BTN_PART_MAIN, LV_STATE_DEFAULT,
                                     &lv_font_montserrat_22);

    lv_obj_align(title, Screen1, LV_ALIGN_IN_TOP_LEFT, 38, 21);  // force: 250

为了达到切换两个界面的目的，在程序循环中增加了按键检测代码，如果按键被按下则调整上层界面的隐藏属性。

if (digitalRead(WIO_KEY_A) == LOW) {
        Serial.println("A Key pressed");

        if (flag == 1) {
            lv_obj_set_hidden(screen, true);
            flag = 0;
        } else {
            lv_obj_set_hidden(screen, false);
            flag = 1;
        }
    }

总结体会

感谢Funpack活动提供的学习机会
Wio Terminal的开发真的很便捷
初次上手LVGL，界面做的不是很好，今后可以多多了解，做出更棒的界面
