1. 任务要求

    利用扩展接口，自由选择连接三到五个传感器，并将采集的数据显示在LCD屏幕上，并解释数据的含义。本例选择一个AHT10温湿度传感器，一个BMP280气压传感器，一个ADXL345位置加速度传感器，把测量结果显示在wio terminal的LCD屏幕上。

    2. 任务分析与准备

   Wio terminal含有40 PIN的GPIO接口，AHT10，BMP280和ADXL345都可以作为I2C设备来使用。而I2C是基于地址来主从连接的，可以支持128个设备的连接。采用PIN1，3，5，9进行连接即可开始编程。

    3. 程序部分

    加载库，ATH20.h是温湿度传感器的库，Wire.h用来定义接口。ADXL345.h用来配置加速度传感器，Adafruit_Sensor.h和Adafruit_BMP280.h用来配置BMP280传感器。

#include "TFT_eSPI.h"
#include "Wire.h"
#include "ADXL345.h"
#include "ATH20.h"
#include "Adafruit_Sensor.h"  // include Adafruit sensor library
#include "Adafruit_BMP280.h"

    初始化。

TFT_eSPI tft;
TFT_eSprite spr=TFT_eSprite(&tft);

ADXL345 adxl;
ATH20 ATH;
#define BMP280_I2C_ADDRESS  0x76

Adafruit_BMP280 bmp280;

   输出温湿度，来自AHT10.

///Set temperature
  spr.setTextColor(TFT_BLACK);
  spr.setTextSize(2);
  spr.drawString("Temperature",10,65);
  spr.setTextSize(3);
  spr.drawNumber(temp,50,95);
  spr.drawString("C",90,95);

  //Set humidity
  spr.setTextSize(2);
  spr.drawString("Humidity",25,160);
  spr.setTextSize(3);
  spr.drawNumber(humi*100,30,190);
  spr.drawString("%RH",70,190);

    输出压强，来自BMP280.

  //Set pressure
  spr.setTextSize(2);
  spr.drawString("Pressure",190,65);
  spr.setTextSize(2);
  spr.drawNumber(bmp280.readPressure(),180,95);
  //Serial.print(bmp280.readPressure()/100);
  spr.drawString(" Pa",260,95);

    输出位置，来自ADXL345

//Set Position
  spr.setTextSize(2);
  spr.drawString("Position",190,160);
  spr.setTextSize(2);
  //spr.drawString("values of X , Y , Z: ",190,190);
  spr.drawNumber(x,160,190);
  spr.drawString(",",200,190);
  spr.drawNumber(y,220,190);
  spr.drawString(",",260,190);
  spr.drawNumber(z,270,190);

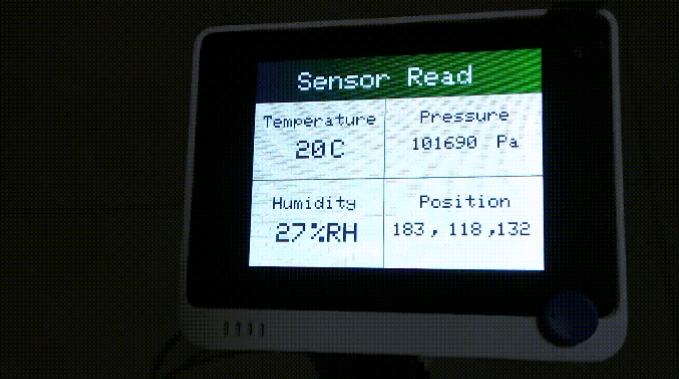

    4. 功能展示，如下图所示

    5. 心得体会

    Wio terminal是一块易于上手的学习嵌入式编程的开发板。通过编程了解了使用I2C设备的方法。实验中没有使用Grove传感器。所以需要配置相关的库文件。感觉嵌入式的基础在于库文件的编写。
