项目介绍

非常开心能够参加得捷电子和硬禾学堂一起推出的fastbond活动，我设计的是一个环境检测仪器，使用了BME680空气传感器，max32660评估板，和ADI的AD8531运算放大器可以实现以下功能：

• 对温度的检测；
• 对湿度的检测；
• 对空气中有害气体的检测；
• 对气压的检测。

芯片详情

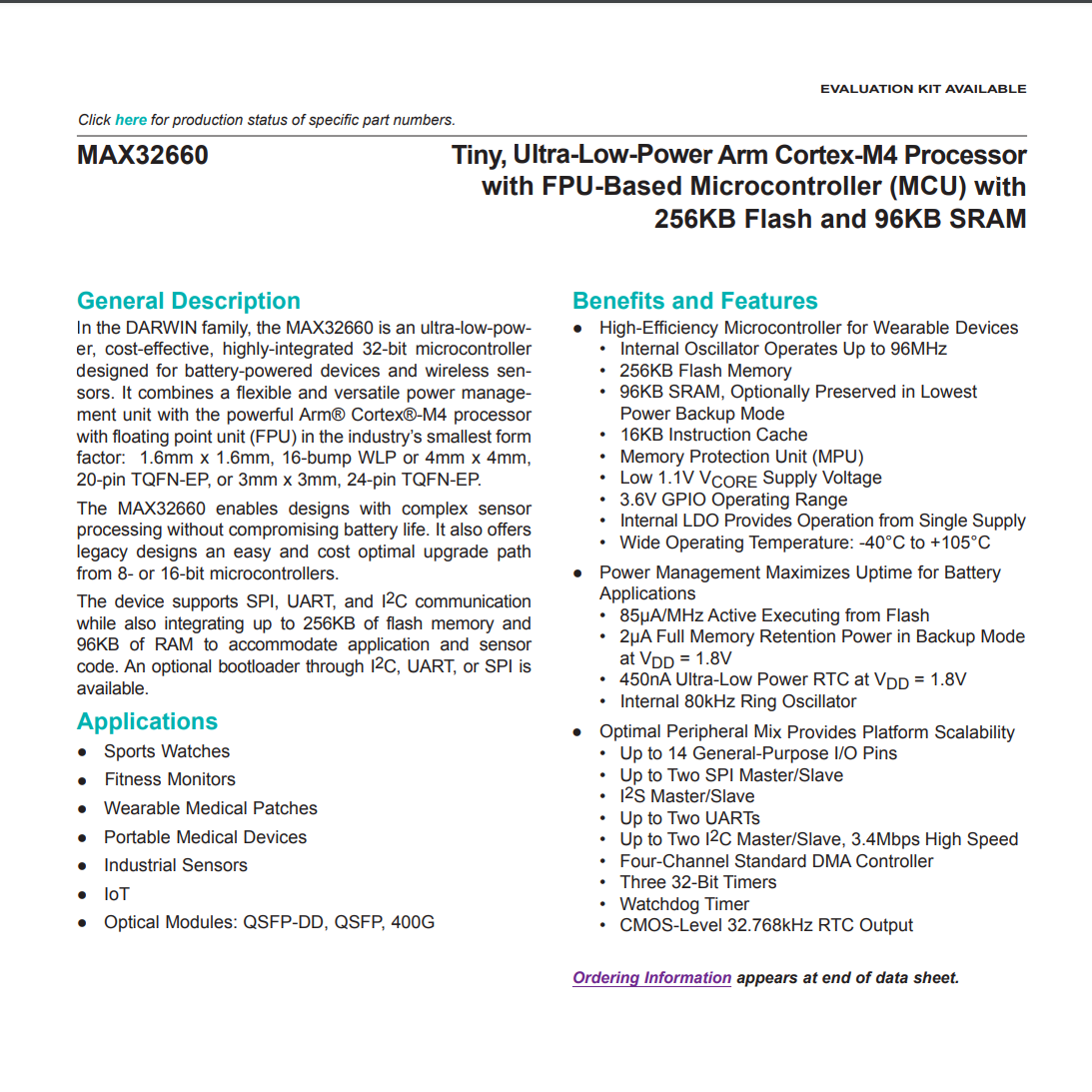

   美信的MAX32660微控制器，它是一款超低功耗、性价比突出、集成度非常高的32位控制器，非常适合电池供电或是无线传感器的应用。芯片的封装非常小，可以有效减少pcb的面积，它的工作频率是96MHz，同时它还采用了带浮点运算功能的M4内核，并且带有256KB Flash和96KB SRAM。足以满足我们本次的设计要求。

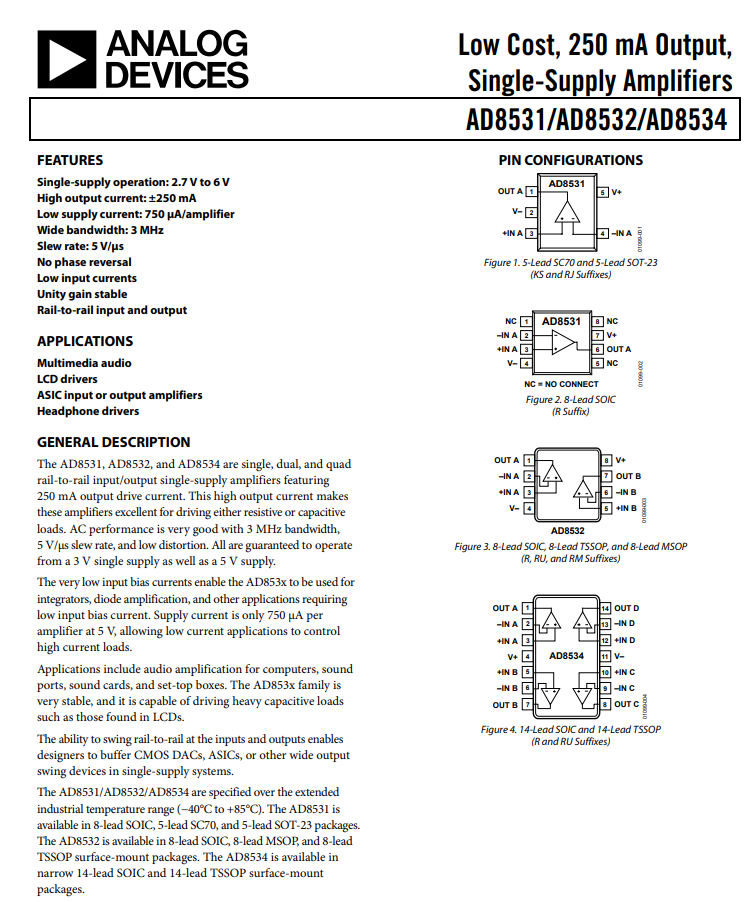

  同时在本次设计中我选择的ADI的AD8531芯片，它是高输出的运算放大器，在这里我们把它作为供电芯片使用。

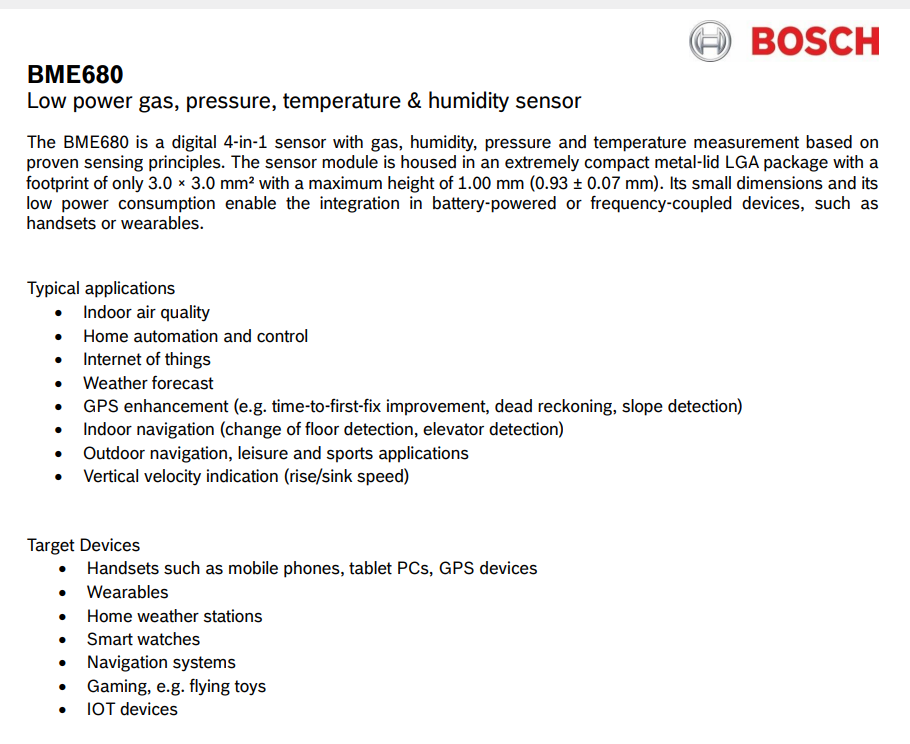

   传感器芯片使用的是BME680组合式的传感器，可以测量挥发性的有机物，温度，湿度，气压这四个参数，非常适用于检测空气质量，这个芯片的体积非常小，功耗低，可以适用于低功耗的场合，比如可穿戴设备等。

  BME680环境传感器采用I2C接口，板载电源稳压芯片，兼容性非常的好，可直接兼容3.3V和5V系统，同时预留了SPI接口，方便做扩展 ，产品的集成度高，的同时检测四个环境参数，是气象站，智能家居，物联网，可穿戴场景的理想选择。

读取数据

         我将传感器采集的数据通过串口发送到电脑上，解析出数据并画出变化的波形

rslt = bme68x_set_op_mode(BME68X_FORCED_MODE, &bme);
        bme68x_check_rslt("bme68x_set_op_mode", rslt);
        /* Calculate delay period in microseconds */
        rslt = bme68x_get_data(BME68X_FORCED_MODE, &data, &n_fields, &bme);
        bme68x_check_rslt("bme68x_get_data", rslt);
        if (n_fields)
        {
          printf("a:%.2f,%.2f,%.2f,%.2f\n",
                   data.temperature,
                   data.pressure,
                   data.humidity,
                   data.gas_resistance);
}

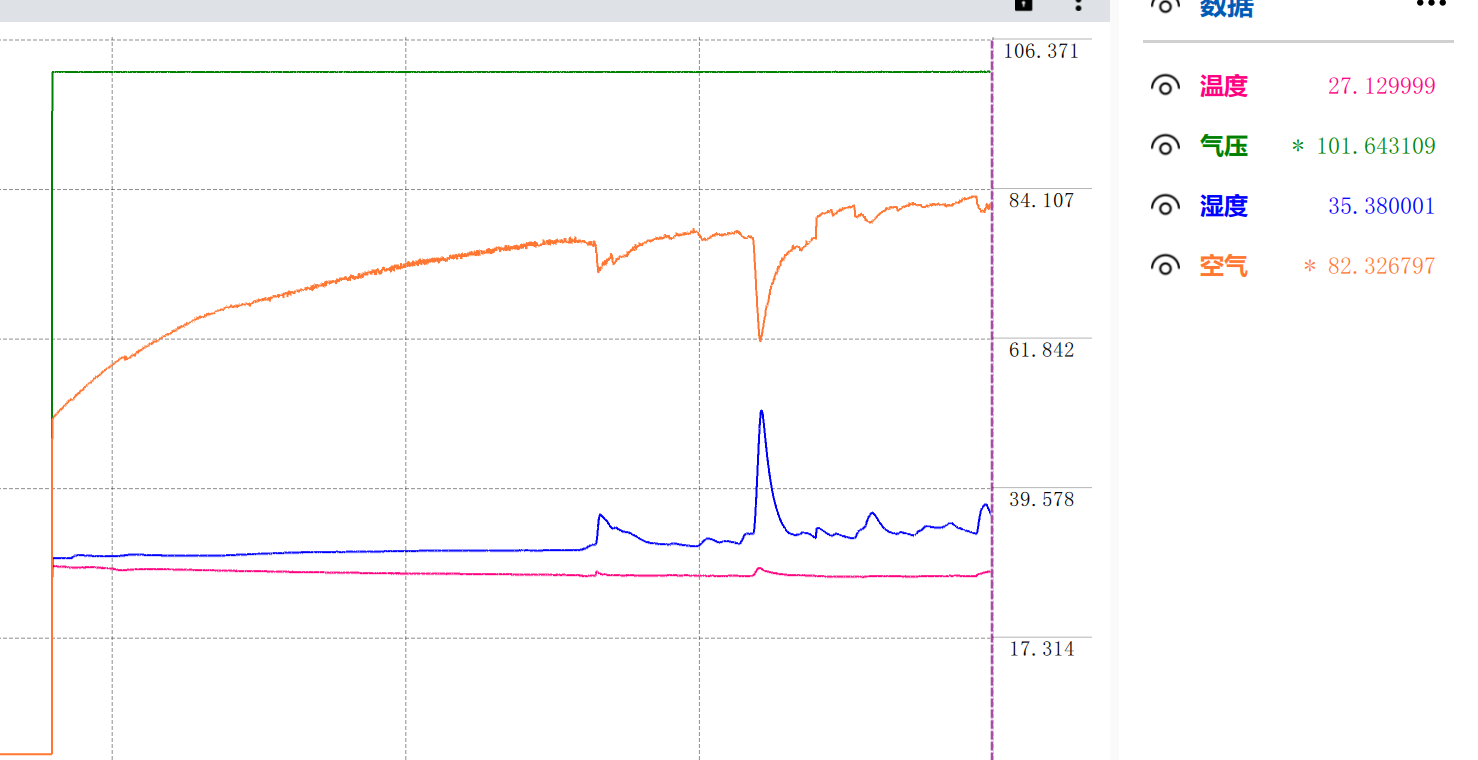

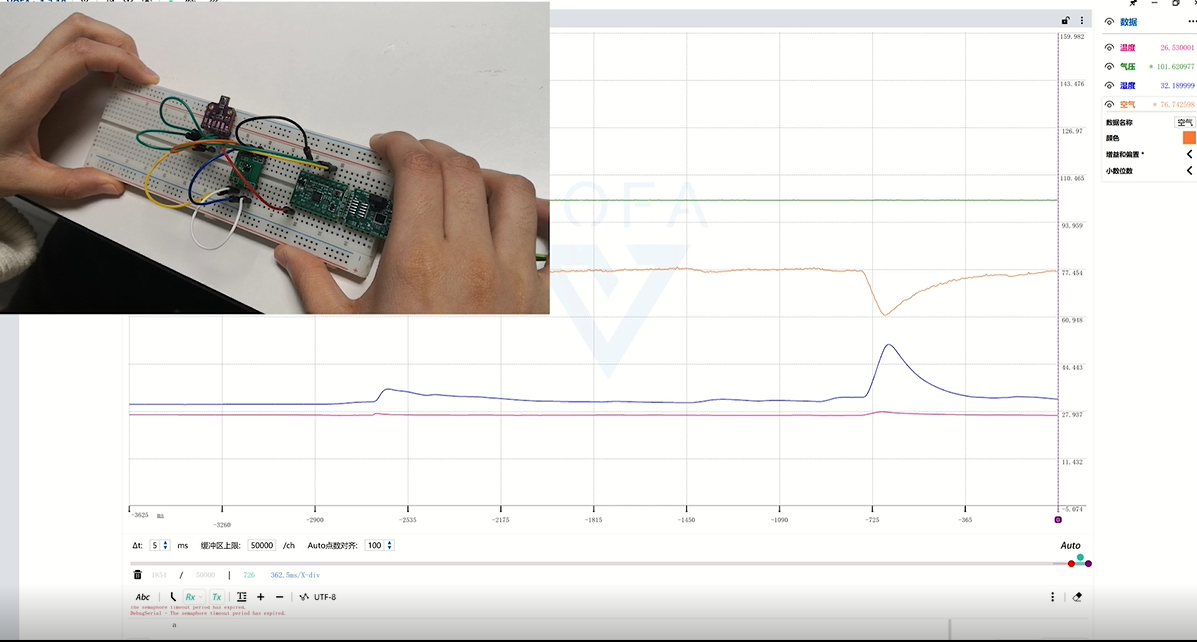

我把传感器放在茶杯口处，可以在数据中看出，湿度快速上升，空气的电阻也很快下降，温度没有太多变化。

总结

博世推出的传感器使用起来非常的友好，有关的算法处理已经编写为一个库函数，完善几个函数指针（读取，写入，延时），就可以获取数据，方便了移植过程，在代码中也会弹出各种故障码，方便排查问题。

void bme68x_check_rslt(const char api_name[], int8_t rslt)
{
    switch (rslt)
    {
    case BME68X_OK:

        /* Do nothing */
        break;
    case BME68X_E_NULL_PTR:
        printf("API name [%s]  Error [%d] : Null pointer\r\n", api_name, rslt);
        break;
    case BME68X_E_COM_FAIL:
        printf("API name [%s]  Error [%d] : Communication failure\r\n", api_name, rslt);
        break;
    case BME68X_E_INVALID_LENGTH:
        printf("API name [%s]  Error [%d] : Incorrect length parameter\r\n", api_name, rslt);
        break;
    case BME68X_E_DEV_NOT_FOUND:
        printf("API name [%s]  Error [%d] : Device not found\r\n", api_name, rslt);
        break;
    case BME68X_E_SELF_TEST:
        printf("API name [%s]  Error [%d] : Self test error\r\n", api_name, rslt);
        break;
    case BME68X_W_NO_NEW_DATA:
        printf("API name [%s]  Warning [%d] : No new data found\r\n", api_name, rslt);
        break;
    default:
        printf("API name [%s]  Error [%d] : Unknown error code\r\n", api_name, rslt);
        break;
    }
}
