FastBond智能可穿戴之心率传感器

内容介绍

简介

本次设计实现了一个简易的心率传感器，主控采用了atmel的atsamd51 ARM Cortex M4F MCU，心率测量采用了美信的MAX30101传感器，供电采用了ADI的adp150 ldo芯片。

本次的板卡为自行绘制，采用了立创eda，板卡采用feather版型设计，带有qwic iic接口，可以非常简单地进行传感器数据读取。

硬件介绍：

心率传感器：MAX30101（美信）
LDO芯片：ADP150AUJZ-3.3（ADI）

开发软件介绍

采用Arduino IDE开发
PCB基于立创EDA绘制

原理图简介

FrK0Azpmfea9UvmbNKgia6sBz5TZ

MAX30101的供电相对复杂，传感器需要1.8v供电，传感器LED需要5v供电，所以电路上采用外部3-5v电压输入，先降压至3.3V，再分别降压到1.8V和升压至5V，好在芯片实际功耗并不大。

Fmn_c3stqifQh9ZlAZFAI3lT8Ndo

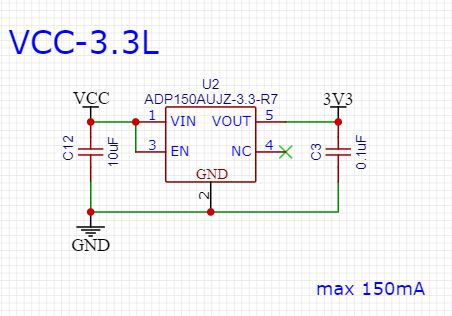

VCC-3V3降压采用了ADI的ADP150AUJZ-3.3 LDO，这是一颗能够提供150mA供电的CMOS超低噪声LDO。

Fm0J0-aHyly-Pdgbw0KAuOzLNO4P

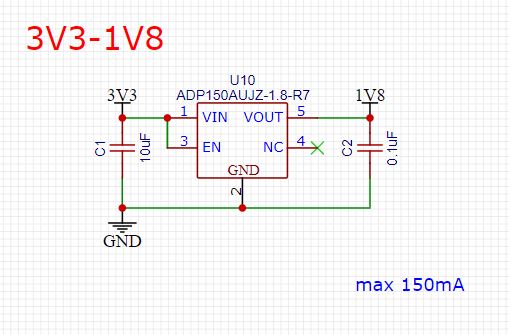

3V3-1.8V降压同样来自ADI，ADP150AUJZ-1.8 LDO，它的输出电流同样可以达到150mA。

FsiBLt_VsLtQTGIiFQJ8NNAu7TCk

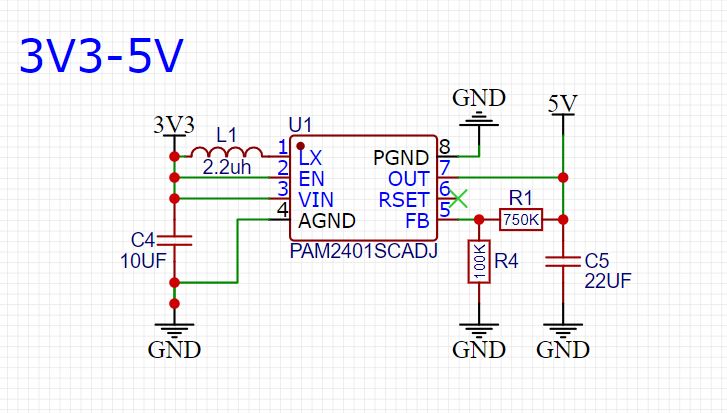

3V3-5V升压选择了美台的PAM2401升压芯片，此颗芯片外围电路器件少，非常适合小体积使用。

实现效果

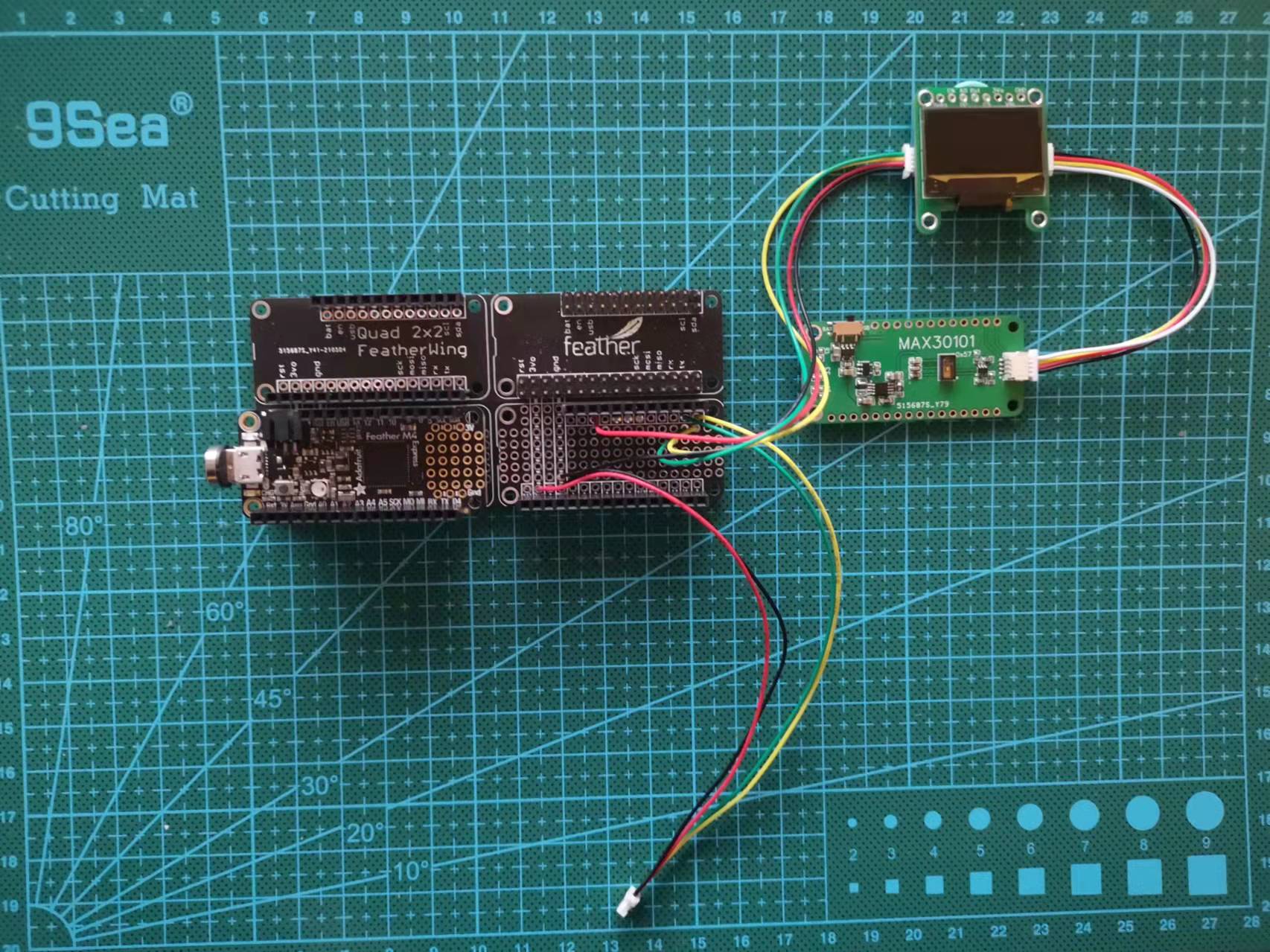

1）系统连接

Fg0LexbFMPBP1-5354ODYf0Pg-2W

2）数据显示

Ftu1IW4UV5-qnFew8sVEkLlnLDNh

总结

本项目软件调试期间曾出现了很大的问题，单片机和MAX30101的通信出现了比较奇怪的异常，表现为相同代码，时而烧录能正常通信并运行，时而又不行。后来在调试funpack12的wio terminal板卡时，我遇到了seeed的tft库和我之前用的tft/espi库冲突但不报错导致屏幕无法正常点亮的情况，这个问题的发现让我开始猜测MAX30101是否也出现了类似的问题，后来经过检查发现果然是因为这个原因，MAX30101和MAX30100的库函数出现了交叉调用，但arduino ide并没有报错，所以出现了通信失败的情况。

附代码

#include <Wire.h>
#include "MAX30105.h"

#include "heartRate.h"
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels

#define OLED_RESET     4 // Reset pin # (or -1 if sharing Arduino reset pin)
#define SCREEN_ADDRESS 0x3D ///< See datasheet for Address; 0x3D for 128x64, 0x3C for 128x32
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

MAX30105 particleSensor;

const byte RATE_SIZE = 4; //Increase this for more averaging. 4 is good.
byte rates[RATE_SIZE]; //Array of heart rates
byte rateSpot = 0;
long lastBeat = 0; //Time at which the last beat occurred

float beatsPerMinute;
int beatAvg;

void setup()
{
  Serial.begin(115200);
  Serial.println("Initializing...");

  // Initialize sensor
  if (!particleSensor.begin(Wire, I2C_SPEED_FAST)) //Use default I2C port, 400kHz speed
  {
    Serial.println("MAX30105 was not found. Please check wiring/power. ");
    while (1);
  }
  Serial.println("Place your index finger on the sensor with steady pressure.");

  if(!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) {
    Serial.println(F("SSD1306 allocation failed"));
    for(;;); // Don't proceed, loop forever
  }

  particleSensor.setup(); //Configure sensor with default settings
  particleSensor.setPulseAmplitudeRed(0x0A); //Turn Red LED to low to indicate sensor is running
  particleSensor.setPulseAmplitudeGreen(0); //Turn off Green LED
  display.clearDisplay();

}

void loop()
{
  long irValue = particleSensor.getIR();

  if (checkForBeat(irValue) == true)
  {
    //We sensed a beat!
    long delta = millis() - lastBeat;
    lastBeat = millis();

    beatsPerMinute = 60 / (delta / 1000.0);

    if (beatsPerMinute < 255 && beatsPerMinute > 20)
    {
      rates[rateSpot++] = (byte)beatsPerMinute; //Store this reading in the array
      rateSpot %= RATE_SIZE; //Wrap variable

      //Take average of readings
      beatAvg = 0;
      for (byte x = 0 ; x < RATE_SIZE ; x++)
        beatAvg += rates[x];
      beatAvg /= RATE_SIZE;
    }
  }

  Serial.print("IR=");
  Serial.print(irValue);
  Serial.print(", BPM=");
  Serial.print(beatsPerMinute);
  Serial.print(", Avg BPM=");
  Serial.print(beatAvg);

  display.clearDisplay();
  display.setTextSize(1);      // Normal 1:1 pixel scale
  display.setTextColor(SSD1306_WHITE); // Draw white text
  display.setCursor(0, 10);
  display.print("IR=");
  display.println(irValue);
  display.setCursor(0, 30);
  display.print("BPM=");
  display.println(beatsPerMinute);
  display.setCursor(0, 50);
  display.print("Avg BPM=");
  display.println(beatAvg);
  display.display();

  if (irValue < 50000)
    Serial.print(" No finger?");

  Serial.println();
}
