一. 项目说明

任务

本次我选择的是任务4: 移植Micropython，并实现串口通信和控制IO口。

需要实现以下效果:

• 上位机通过串口连接开发板
• 通过串口发送指令控制板载的三个LED RGB灯珠的亮灭

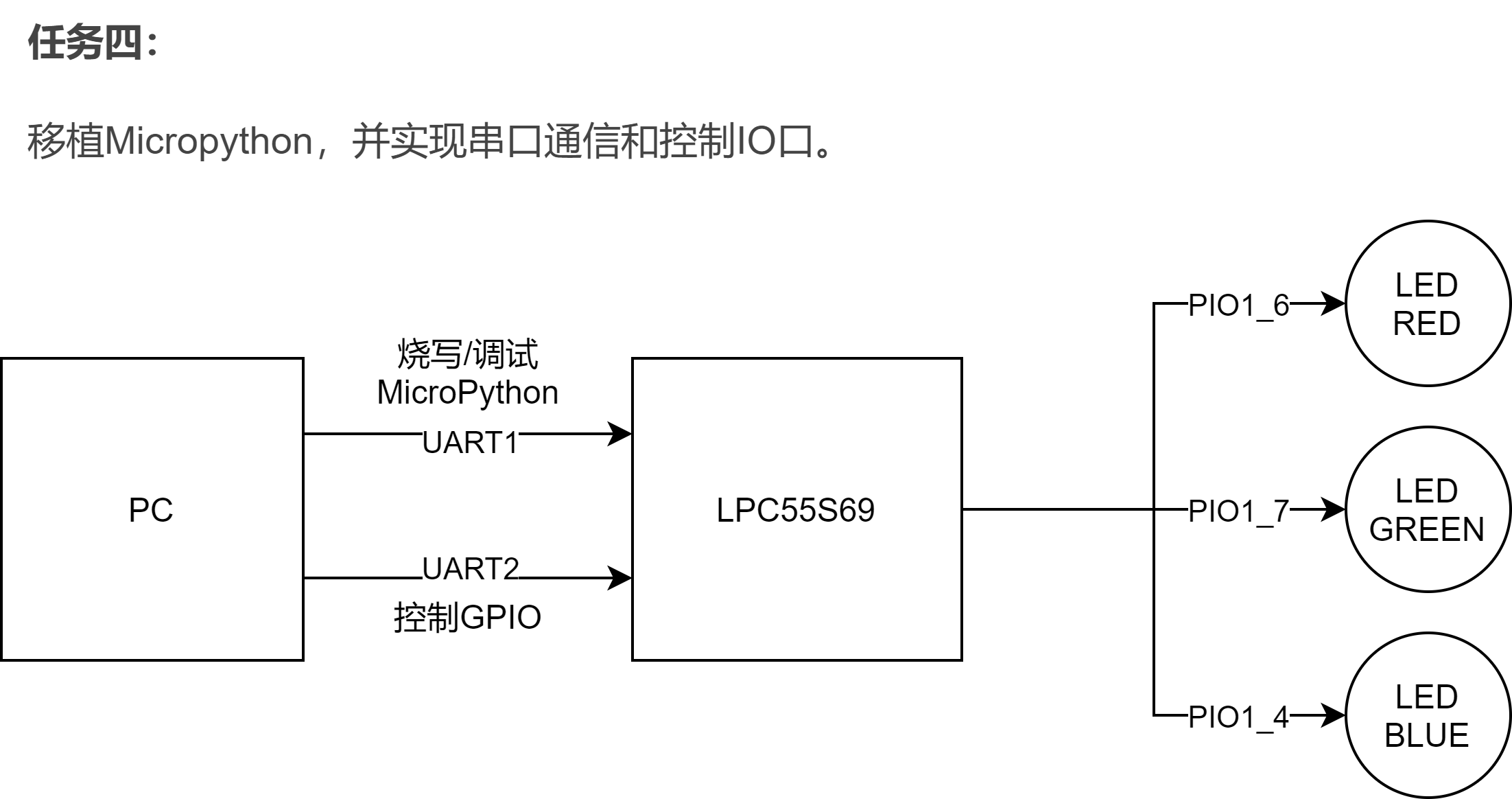

系统框图

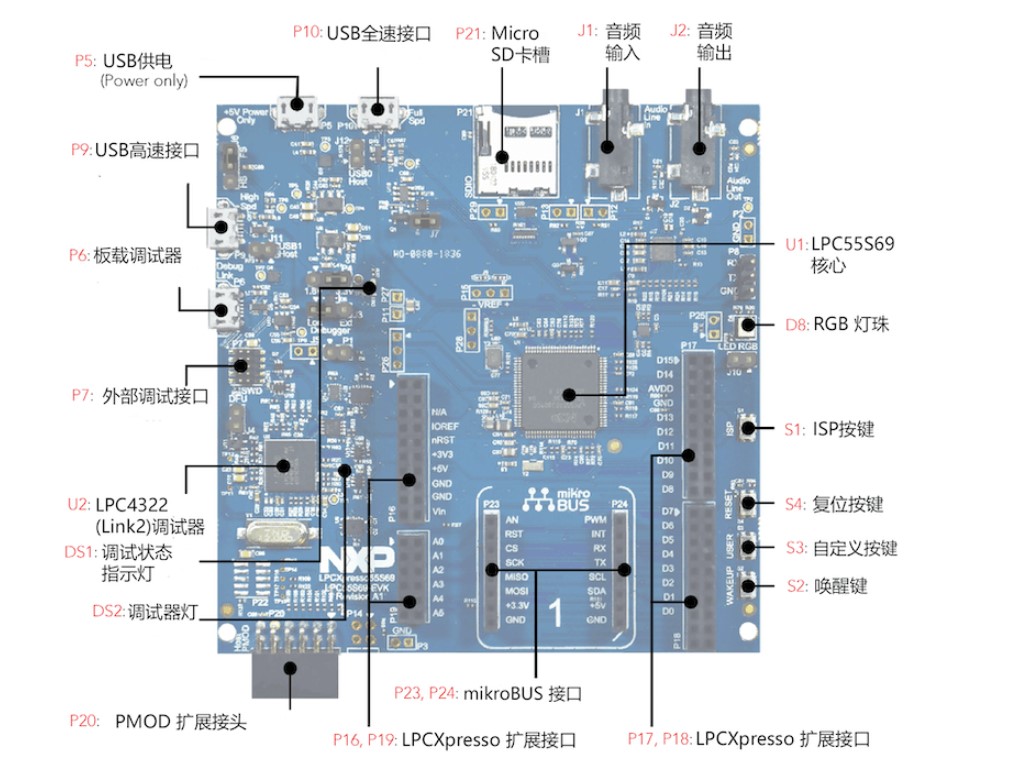

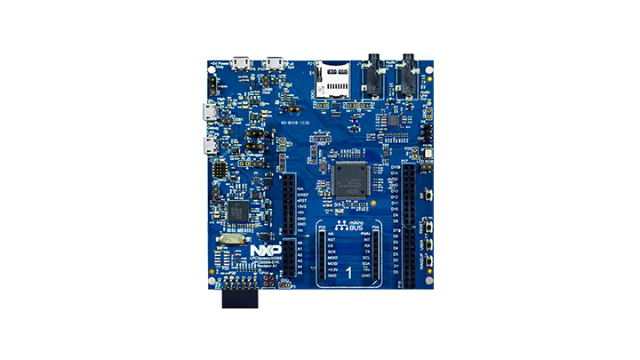

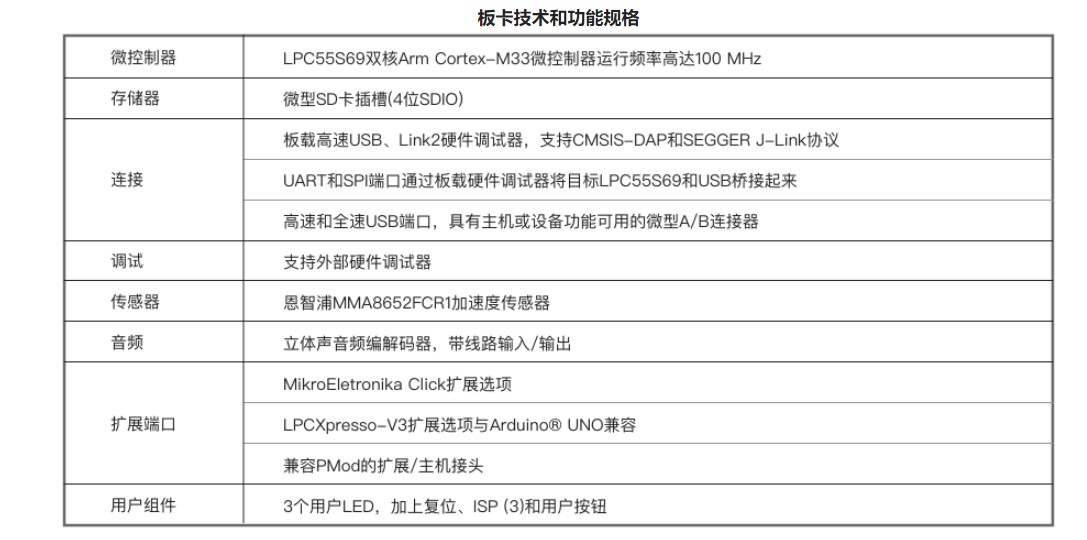

板卡技术和功能规格

LPC55S6x MCU家族是全球首款基于通用Cortex-M33的微控制器。

该高效率MCU家族采用Armv8-M架构，性能和高级安全功能达到新水平，包括TrustZone-M和协处理器扩展。LPC55S6x家族利用协处理器扩展型号，大幅提高信号处理效率，采用专有DSP加速器，使计算的时钟周期减少了10倍。还可选择使用第二个Cortex-M33内核，支持灵活地平衡高性能与功率效率。

此外，LPC55S6x MCU家族依托基于40nm NVM的处理技术，具备成本效益优势，提供广泛的可扩展封装和存储器选项，并提供强大的支持，包括MCUXpresso软件和工具生态系统及低成本开发板。

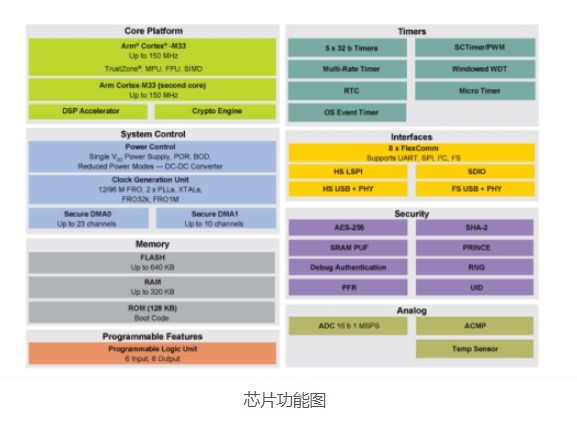

芯片功能图

开发环境

• Keil: 是美国Keil Software公司出品兼容单片机C语言软件开发系统，与汇编相比，C语言在功能上、结构性、可读性、可维护性上有明显的优势，因而易学易用。Keil提供了包括C编译器、宏汇编、链接器、库管理和一个功能强大的仿真调试器等在内的完整开发环境

• VS Code: Visual Studio Code(VS Code)是微软2015年推出的一个轻量但功能强大的源代码编辑器，基于 Electron 开发，支持 Windows、Linux 和 macOS 操作系统。内置了对JavaScript，TypeScript和Node.js的支持并且具有丰富的其它语言和扩展的支持，功能超级强大。

• MCUXpresso IDE: 是一款为开发人员带来一个易于使用的基于Eclipse的开发环境,适用于基于Arm® Cortex®-M内核的恩智浦 MCU,包括通用、跨界和Bluetooth™ MCU。

• RT-Thread: 是一款完全由国内团队开发维护的嵌入式实时操作系统（RTOS），具有完全的自主知识产权。经过近 15 个年头的沉淀，伴随着物联网的兴起，它正演变成一个功能强大、组件丰富的物联网操作系统。RT-Thread RTOS 支持许多架构，并且已经涵盖了当前应用中的主要架构。

• Micropython: MicroPython是Python的一个精简版本,它是为了运行在单片机这样的性能有限的微控制器上,最小体积仅256K,运行时仅需16K内存。 MicroPython是基于Python 3.4的语法标准。



二. 环境搭建

1/ RT-Thread环境搭建

1. 下载RT-Thread env, 以实现Micro python的配置和编译

https://www.rt-thread.org/page/download.html

https://pan.baidu.com/s/1cg28rk#list/path=%2F

2. 设置右键启动

这里是可选项, 设置右键启动是更加方便了我们的操作, 在第4步编译设置中, 我们就不需要去进入对应的目录了

3. 下载RT-Thread 源代码

https://gitee.com/rtthread/rt-thread

4. 编译设置

• 进入rt-thread\bsp\lpc55sxx\lpc55s69_nxp_evk

• 右键打开env工具

  必须使用env工具才可以使用menuconfig, pkg, scons等命令, 如果没有启动选项, 需要回到第一, 第二步进行设置

• 启动menuconfig

• 进入RT-Thread online packages ---> language packages ---> [*] MicroPython: A lean and efficient Python implementation for microcontrollers and c, 并且在Hardware中启动UART2

• 修改HEAP SIZE为20480

• 进入RT-Thread Components --->, Set main thread stack size中配置为8192

• 输入命令启动编译pkgs --update scons --target=mdk5, 程序将会自动下载MicroPython

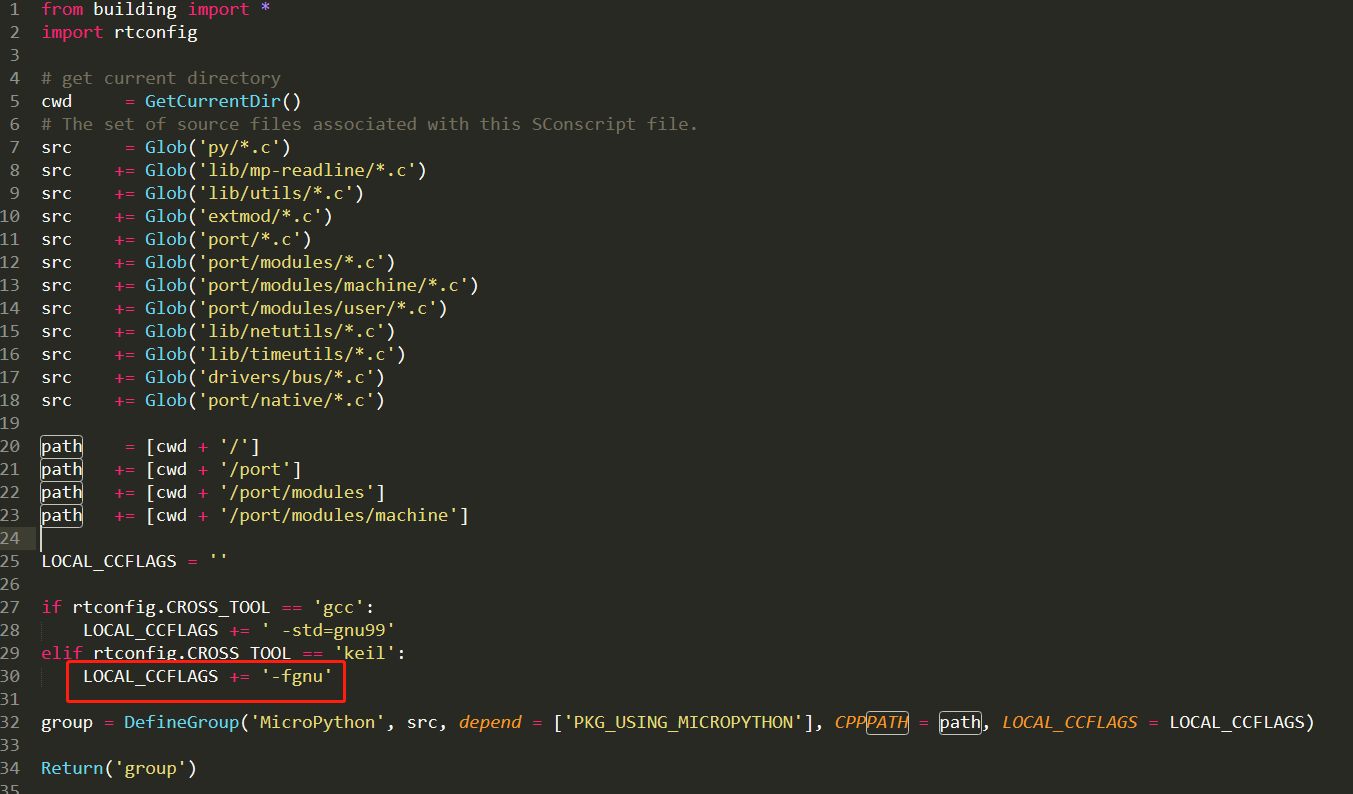

• 修改文件rt-thread\bsp\lpc55sxx\lpc55s69_nxp_evk\packages\SConscript

2/ 使用Keil进行编译

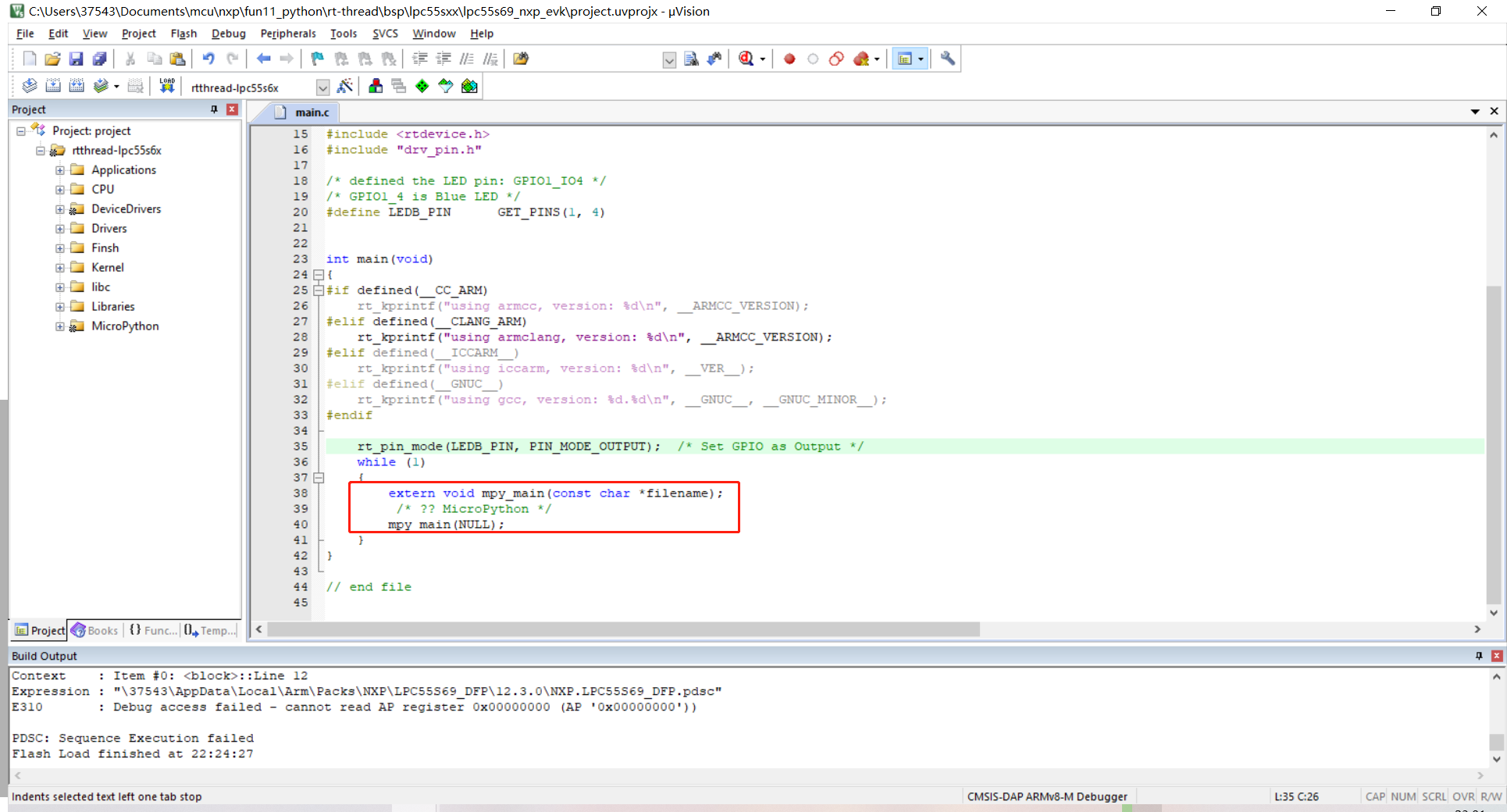

1. 修改while循环

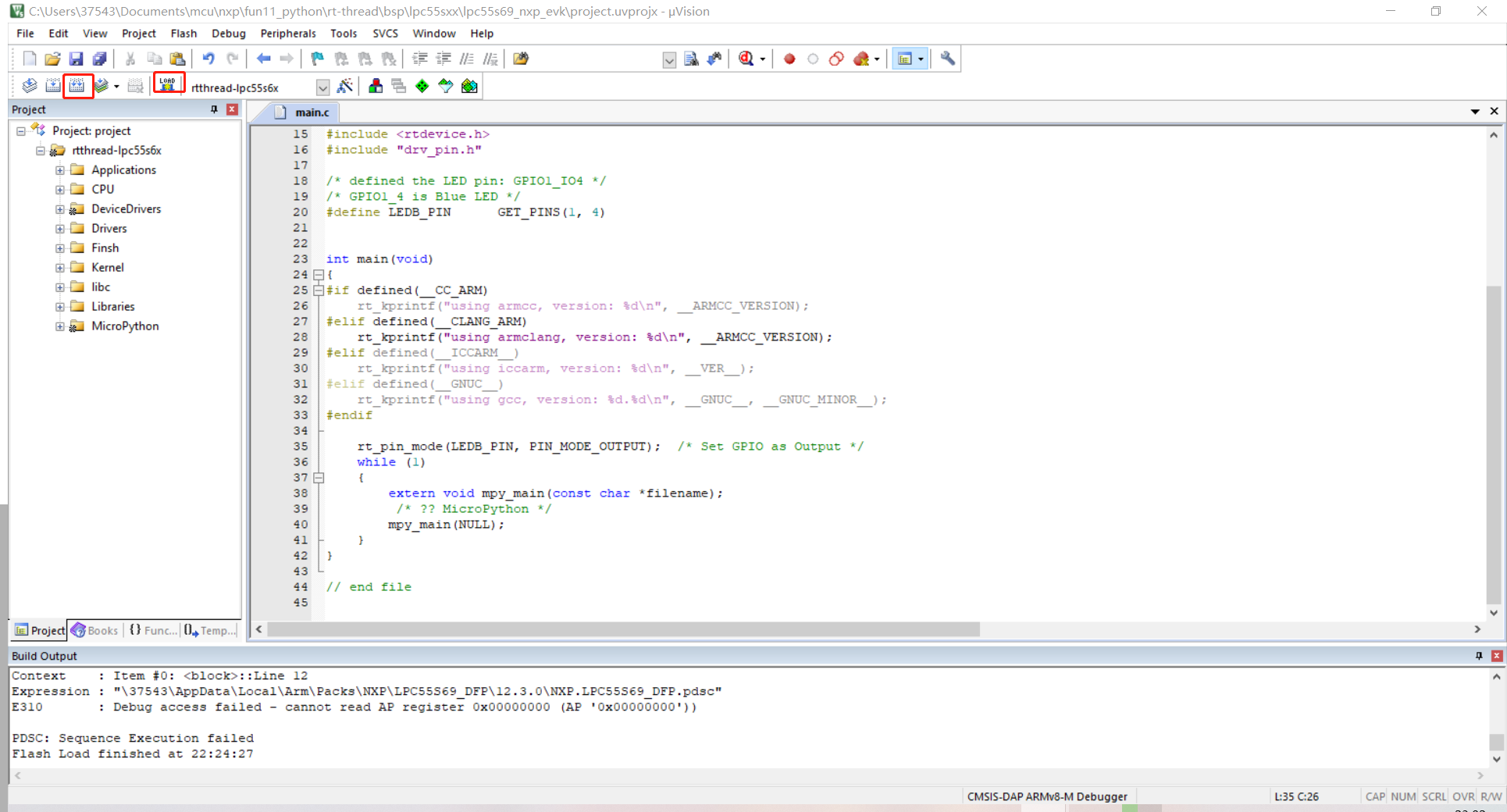

   如果修改while循环中的代码, 默认上电时会点亮和熄灭蓝色LED, 并且无法通过调试串口烧录Micropython

2. 编译, 下载 下载代码前需要通过USB数据线, 连接PC和开发的板载Link调试接口



三. 代码编写

1/ 使用RT-Thread micropython vscode插件开发micropython

下载插件和基本的使用方法可以参考RT-Thread vscode插件的相关操作, 点击查看参考文章

1. 创建项目

   • 通过RT-Thread vscode插件创建Micro Python项目

2. 连接开发板

   • 点击VS Code中的连接按钮, 连接设备管理器中LPC-LinkII Ucom Port设备对应的端口
   • 使用在控制台输入print("hello world")会打印出信息, 即表示连接成功

3. 代码编写

   • UART操作

     # 初始化
     UART_OBJ = UART(2, 115200)
     # 读
     uart_message = UART_OBJ.read()
     # 写
     UART_OBJ.write("Please Input [red/green/blue on/off]")



   • GPIO操作

     # 初始化
     PIN_LED_R = 39  # 红色RGB的引脚
     LED_RED = Pin(("led_red", PIN_LED_R), Pin.OUT_PP)
     # 写
     LED_RED.value(led_value)



   完整代码:

   import utime as time
   from machine import Pin
   from machine import UART
   LED_ON = 0
   LED_OFF = 1
   ​
   # 设置引脚标识
   PIN_LED_R = 39  # 红色RGB的引脚
   PIN_LED_G = 40  # 绿色RGB的引脚
   PIN_LED_B = 37  # 蓝色RGB的引脚
   ​
   # 初始化引脚
   LED_RED = Pin(("led_red", PIN_LED_R), Pin.OUT_PP)
   LED_GREEN = Pin(("led_green", PIN_LED_G), Pin.OUT_PP)
   LED_BLUE = Pin(("led_blue", PIN_LED_B), Pin.OUT_PP)
   ​
   # 初始化UART, 使用UART2, 波特率为115200
   UART_OBJ = UART(2, 115200)
   ​
   # 上电死循环, 编写功能代码
   while True:
      # 读取UART内容
      uart_message = UART_OBJ.read()
      print(uart_message)
      if (uart_message == b'') :
          # 如果为空内容, 不做任何处理
          pass
      else:
          # 去除掉左右的空格
          uart_message = uart_message.strip()
          print(uart_message)
          # 拆分字符串, 获得要控制的LED和开关状态
          mes = str(uart_message).split("|")
          led_type,switch = mes[1],mes[0]

          print("switch")
          print(switch)
          print("led_type")
          print(led_type)
   ​
          if 'on' in led_type:
              # 设置引脚状态
              led_value= 0
          elif 'off' in led_type:
              led_value= 1
          else:
              # 如果两者都不是, 则进入下一次循环, 并提示用户输入信息
              UART_OBJ.write("Please Input [red/green/blue on/off]")
              print("error")
              print(led_type)
              continue
          if 'red' in switch :
              LED_RED.value(led_value)
          elif "green" in switch :
              LED_GREEN.value(led_value)
          elif 'blue' in switch :
              LED_BLUE.value(led_value)
          else:
              # 如果三者都不是, 则进入下一次循环, 并提示用户输入信息
              UART_OBJ.write("Please Input [red/green/blue|on/off]")
              continue
      time.sleep(1)

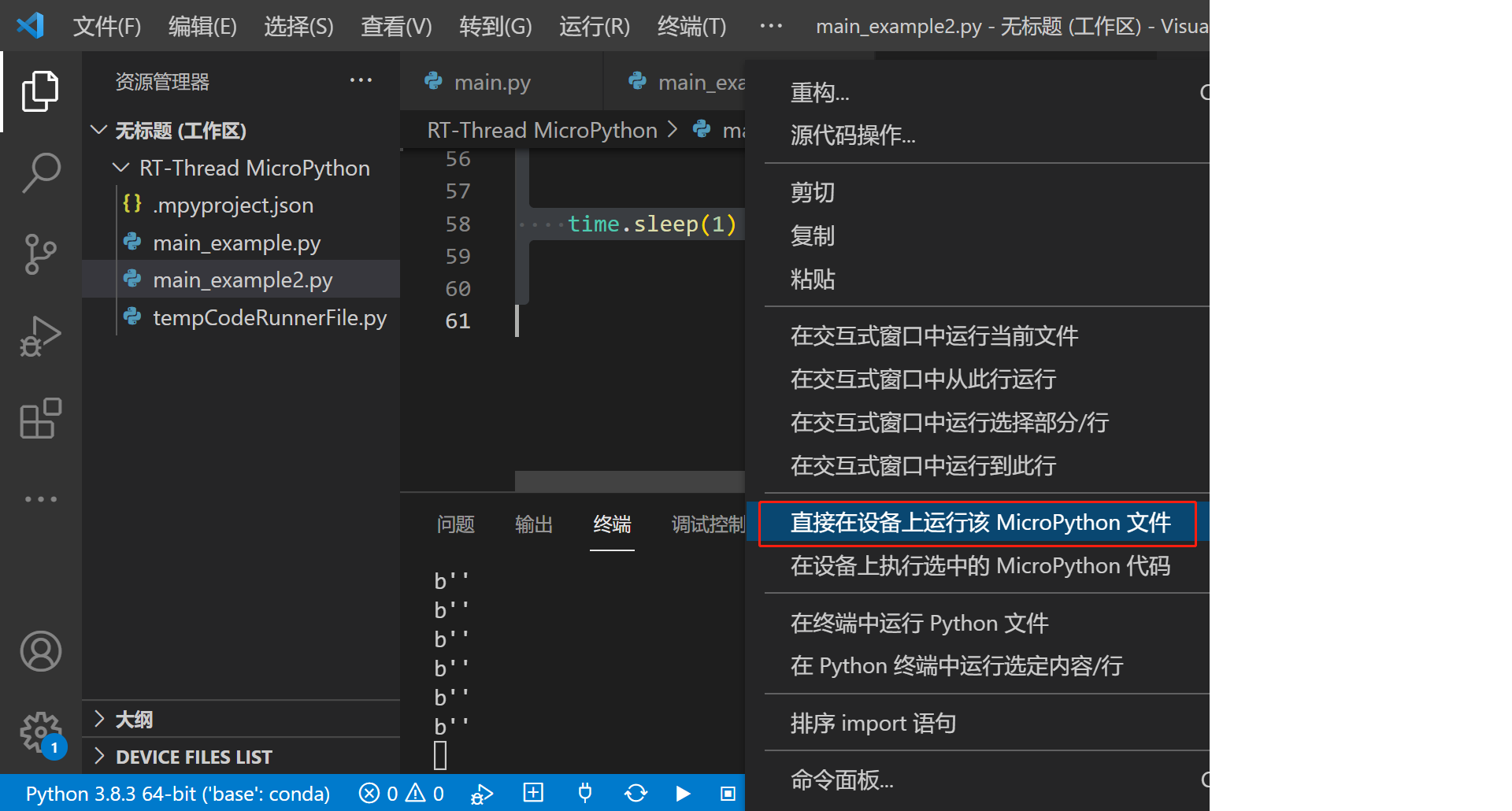

4. 右键直接在设备上运行Micropython文件

2/ 使用串口工具连接uart2

1. 连接, 配置为115200

   • Link接口只能用于代码的下载和调试, 已经被占用
   • 参考系统框图, 使用串口2进行UART的通信, 需要使用USB to UART设备, 连接开发板的P24RX, TXl两个IO口

四. 实验现象

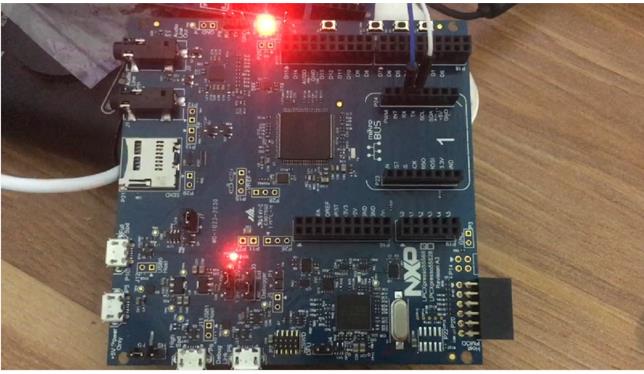

1. 通过串口工具输入red|on点亮红灯


2. 通过串口工具输入blue|on点亮蓝灯



3. 通过串口工具输入red|off即可熄灭对应的LED

五. 实验心得

• 学习了如何移植Micropython到对应的开发板上, 了解了RT-Thread这样的RTOS的基本特性
• 体验了Micropython的基本使用流程, 了解如何连接Micropython开发板以及烧写代码
• 学习了NXP IDE的使用和设置
• 学习了通过Keil开发NXP单片机的步骤和方法
• 了解了NXP LPC系列的相关特性

六. 改进方向

• 掌握C编程: 使用Micropython开发程序, 无论从运行效率还是执行稳定性方面来说, 都不如C编程高, 下一步任然需要继续学习通过Keil或MCUXpresso IDE进行编程. 本次只是初步地掌握了两个工具的使用流程, 巩固了使用方法, 下一步需要通过LPC55s69的Example进行代码的学习. 以充分掌握开发板的更多特性.
• 掌握双核编程: LPC55s69最大的特点就是其是一款双核的Arm处理器, 掌握双核协同编程是学习这块开发板的必经之路. 下一步需要通过学习双核双线程的编程.
• 掌握LPC55s69的更多特性: 除了双核外, 该芯片还有很多其他的两点, 如运行门阵列单元/超低功耗等.
