一、所选任务、所画模块的硬件和功能介绍

本次项目任务是完成一款 USB-C PD 受电降压模块的硬件设计与 PCB 打样：通过 USB-C 母座从 PD 快充适配器协商获取 9V/12V 等高压档位，并经后级同步 Buck 降压输出稳定 5V（可扩展 3.3V），最大输出电流可达 5A，适用于快充适配器转大电流 5V 供电、嵌入式核心板供电、工业与机器人系统电源等多种场景。

本模块采用“PD 诱骗控制器 + 同步 Buck 降压”的经典两级架构：前级由 CH224K 完成 CC 检测与 PD/QC/FCP/AFC 等主流快充协议的自动协商，无需 MCU 与固件参与，仅通过一颗配置电阻即可设定请求电压档位；后级由 TPS565201DDCR 完成同步降压变换，将协商后的 VBUS 电压转换为稳定 5V 输出。模块同时提供 USB-A 母座与螺丝端子两种输出接口，并预留 VBUS/CC1/CC2/GND 调试测试点，方便对 PD 协商过程进行观测与验证。

二、模块设计思路、选型介绍

在设计之初，模块的整体思路围绕“免 MCU、自动协商、大电流可靠、调试友好”的原则展开。系统采用“PD 协议层 + 功率变换层”的分层结构，使协议协商与电源变换职责清晰，便于调试与后续扩展。

核心芯片选型

• PD 诱骗控制器：CH224K

• • 支持 USB PD2.0/3.0、QC2.0/QC3.0、FCP、AFC、BC1.2 等主流快充协议
  • 内置 CC 检测与协议状态机，上电后自动完成协商
  • CFG1 外接电阻即可设定请求电压，无需编程
  • PG（开漏、低有效）指示“目标档位协商成功”
  • 5V 默认档位保底：适配器不支持目标档位时自动回落，保证纯 5V 输入下模块仍可工作（后级 Buck 最大占空比运行，输出近似跟随输入）
• 同步 Buck 降压芯片：TPS565201DDCR
• • 输入电压范围 4.5V～16V，完整覆盖 PD 5V/9V/12V/15V 档位
  • 内部集成高低边同步整流 MOSFET，最大连续输出 5A
  • 输出电压由外部反馈分压电阻按数据手册 Table 2 推荐值灵活设定

外围元器件选型

• USB-C 16Pin 母座（USB1）：4 组 VBUS 引脚并联承载大电流，SHELL 屏蔽壳就近多点接地
• ESD 防护二极管：布置于 CC/DP/DM 线路，紧贴连接器放置，钳位静电与浪涌
• 屏蔽功率电感：L1 = 3.3μH：饱和电流留足裕量，紧靠芯片 SW 引脚放置
• 输入电容 C4/C5 = 22μF×2、输出电容 C2/C3 = 22μF×2：分别就近布置于 VIN 与输出侧，降低纹波
• 自举电容：C6 = 100nF：连接 BOOT 与 SW，保证高边 MOSFET 正常驱动
• 反馈分压：R6 = 54.9kΩ / R7 = 10kΩ：按推荐表对应 5V 输出；如需 3.3V，按表更换为 33.2kΩ/10kΩ 即可
• EN 上拉：R5 = 10kΩ：上电自启动
• VDD 退耦：R2 = 1kΩ + C1 = 1μF：为 CH224K 内部逻辑供电滤波
• PG 指示：LED1 + R3 = 4.7kΩ：限流电阻按最高 20V 档位工况校核选取，全档位安全
• 5V 输出指示：LED2 + R8 = 1kΩ
• 调试排针 H2（4P）：引出 VBUS/CC1/CC2/GND
• 输出接口：USB-A 母座（USB2）+ KF128-5.08-2P 螺丝端子（U3）
• 四角接地螺丝位：兼顾结构固定、ESD 泄放与地平面完整性

设计框图

USB-C PD 适配器（5V/9V/12V…）
        │
        ▼
┌────────────────────────────┐
│ USB-C 母座（USB1, 16Pin）   │
│ VBUS / CC1 / CC2 / DP / DM │
└──────────────┬─────────────┘
               │
               ▼
┌────────────────────────────┐
│ CH224K PD 诱骗控制器        │
│ CFG1 = R4(24kΩ → 请求12V)  │
│ PG → LED1 档位达成指示      │
└──────────────┬─────────────┘
               │ VBUS（协商后 12V）
               ├──→ H2 调试测试点（VBUS/CC1/CC2/GND）
               ▼
┌────────────────────────────┐
│ 输入滤波电容                │
│ C4 / C5 = 22μF × 2         │
└──────────────┬─────────────┘
               ▼
┌────────────────────────────┐
│ TPS565201DDCR 同步 Buck     │
│ L1=3.3μH / C6=100nF BOOT   │
│ FB：R6/R7 分压 → 5V        │
└──────────────┬─────────────┘
               │ 5V0
         ┌─────┴─────┐
         ▼           ▼
   USB-A 母座    螺丝端子 U3
   （USB2）      5V / GND 输出

三、模块原理图、PCB 简单介绍及突出特色

原理图设计

在原理图中，CH224K 作为 PD 协商核心，CC1/CC2 与 DP/DM 直连 USB-C 母座对应引脚，完成 CC 检测与快充协议识别；CFG1 经 R4=24kΩ 接地，对应请求 12V 档位；PG 引脚经 LED1 与 R3 上拉至 VBUS，协商达成目标档位后 PG 被拉低、LED1 点亮。原理图内附 Rset 阻值与请求电压对照表，方便后期换挡修改。

TPS565201 作为降压核心，VIN 侧并联 C4/C5 两颗 22μF 电容，SW 节点经 L1=3.3μH 连接输出侧 C2/C3（22μF×2）与负载；BOOT 经 C6=100nF 接 SW 构成自举回路；R6/R7 从输出电容端取样接入 FB，按推荐表设定 5V 输出；EN 经 R5 上拉至 VIN 实现上电自启动。

接口与调试部分：USB1 的 VBUS/GND 全部并联汇流、SHELL 接地，CC/DP/DM 线路经 ESD 防护器件后进入协议芯片；H2 排针将 VBUS/CC1/CC2/GND 全部引出；输出侧提供 USB2（USB-A）与 U3（螺丝端子）两种 5V 输出形式，并由 LED2 指示输出状态。

PCB 布局与特色

ESD 与接口布局

USB-C 母座位于板左缘，SHELL 通过多个过孔就近接地；ESD 防护器件紧贴连接器放置，CC/DP/DM 引线短且对称，保证静电能量在进入内部电路前被泄放。

大电流路径设计

VBUS 从连接器到 Buck 输入、5V0 从输出电容到 USB-A 与螺丝端子的主干路径均铺铜加宽，满足 5A 连续输出的载流与压降要求；四角安装孔全部接地，兼作接地螺丝位。

功率回路最小化

输入电容、TPS565201、电感 L1 三者紧凑摆放，功率回路面积压缩至最小；SW 节点铜皮面积控制在最小必要范围，降低高频辐射。

散热与回流

芯片周边顶层铺铜并通过过孔连接底层地铜，提升满载散热能力；底层完整 GND 铺铜提供连续回流路径。

调试接口

H2 排针布置于板下方左侧，丝印明确标注 GND/CC2/CC1/VBUS，万用表表笔或逻辑分析仪探头可直接搭接观测 PD 协商过程。

原理图

PCB 顶层布局

3D 视图

PCB 采用双层板结构，设计要点如下：

• USB-C 靠板缘放置，SHELL 多点就近接地
• ESD 防护器件紧贴连接器，CC/DP/DM 走线短
• VBUS/5V0 大电流路径铺铜加宽
• 输入电容贴 VIN/GND 引脚，功率回路最小化
• SW 节点面积小，电感紧靠芯片
• 反馈电阻从输出电容端取样
• 底层完整 GND 铺铜，四角接地螺丝位
• H2 调试排针带丝印标注，观测友好

在 12V PD 适配器输入、5V/5A 输出条件下长时间运行稳定；更换多款不同品牌适配器，协商行为一致。

四、模块调通的功能展示

硬件测试方案

• 使用支持 12V 档位的 USB-C PD 适配器供电
• 万用表测量 H2 测试点 VBUS，验证协商结果（应为 12V）
• 万用表测量输出电压是否稳定在 5V
• 示波器探头接输出端，测量满载纹波峰峰值
• 电子负载拉载至 5A，验证满载稳定性
• 观察 LED1（PG，档位达成指示）与 LED2（5V 输出指示）状态
• 更换不同品牌/档位的充电头，验证协商一致性与回落行为

调试要点

实测发现：并非所有 PD 充电头都支持 12V 档位。使用仅支持 5V/9V 档的适配器时，模块自动回落至 9V，输出 5V 依然正常，但 LED1（PG）不点亮；更换支持 12V 档位的适配器后，VBUS 协商至 12V，PG 正常指示。这说明 PG 指示的是“目标档位是否达成”，而非“VBUS 是否有电”——理解这一点后，调试思路从怀疑硬件故障转为验证供电能力，排查效率大幅提升。

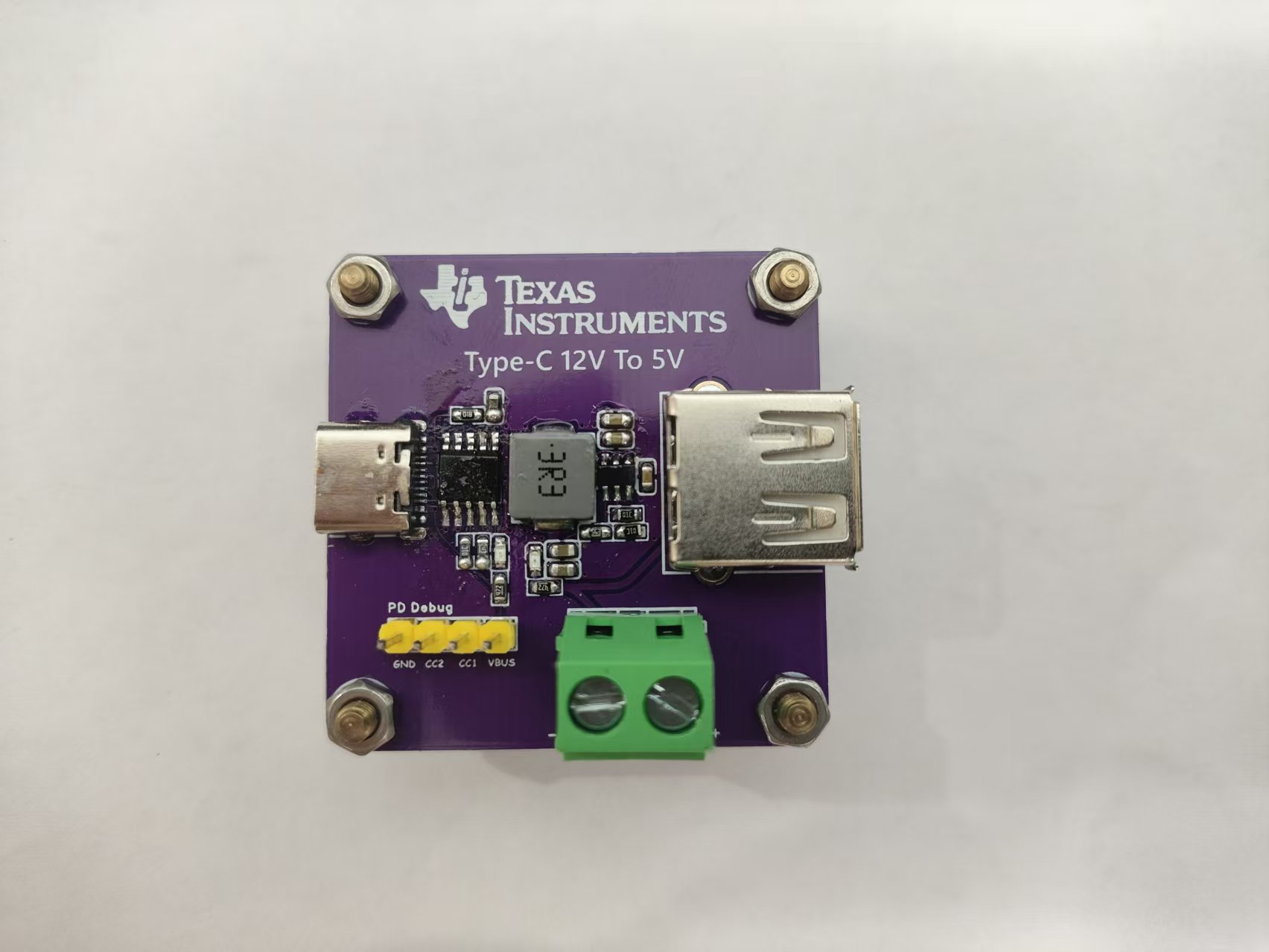

实物图

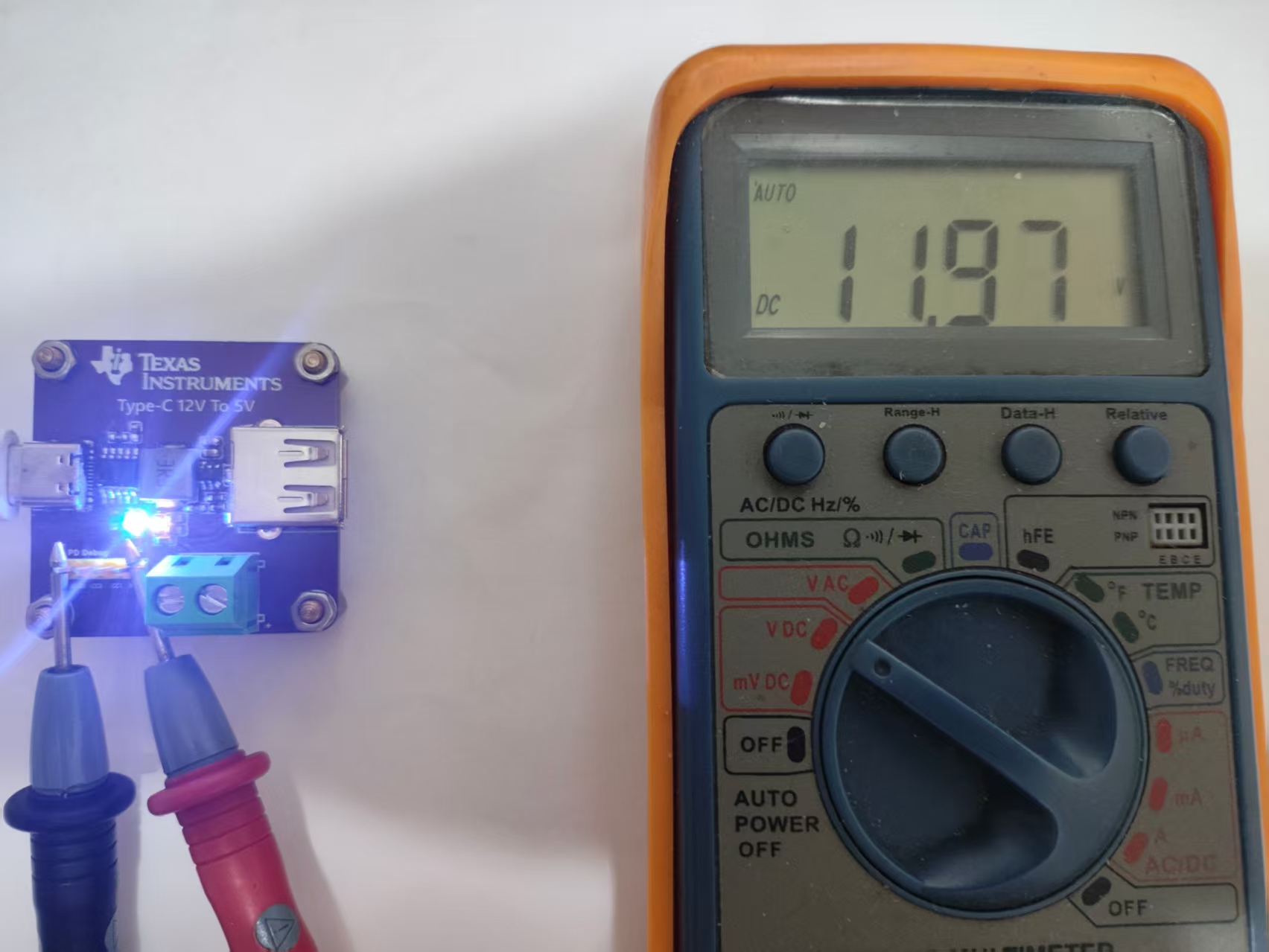

PD诱骗输出测试截图

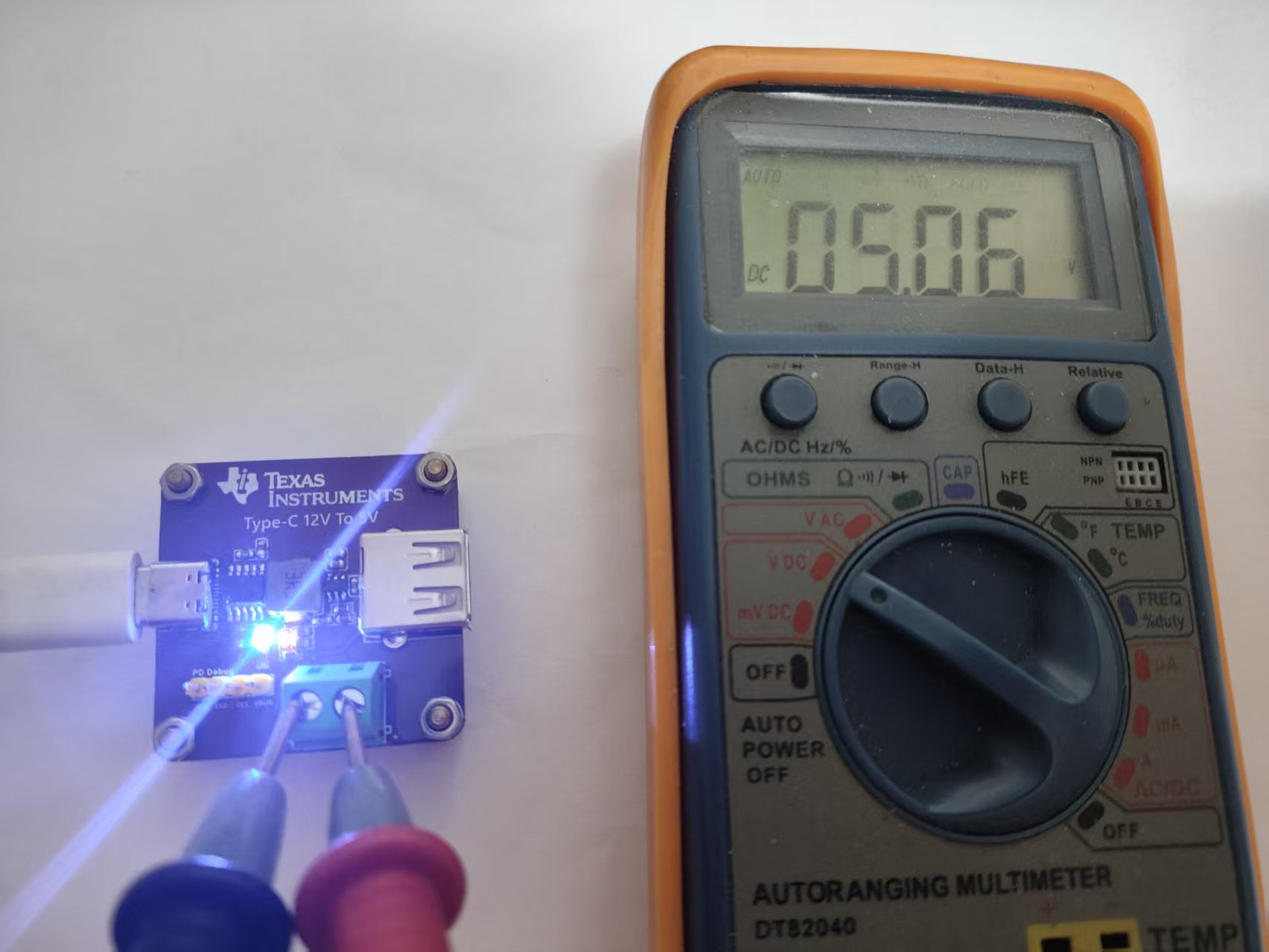

最终输出测试截图

测试环境

• 支持 12V 档位的 USB-C PD 适配器
• USB-C 数据线缆
• 数字万用表
• 自制 USB-C PD 受电降压模块

测试结果

五、心得体会

在完成本次 USB-C PD 受电降压模块的设计与调试过程中，我深刻体会到了协议类电源模块对“理解协议行为”与“尊重工况边界”的双重要求。

首先，PD 协商的“请求档位”与“适配器实际能力”是两回事。PG 引脚不点亮最初让我误判为硬件异常，深入排查后才确认是充电头不具备 12V PDO，模块回落至 9V 属于协议规定的正常降级行为。理解 PG 的真实语义后，调试方向从“查电路”转为“查供电能力”，问题迎刃而解。这也是协议类芯片与纯模拟芯片调试思路的最大差异。

其次，外围参数必须按最恶劣工况校核。LED1 限流电阻若按 9V 档估算选为 1kΩ，一旦 CFG1 换挡至 20V（NC），支路功耗将远超 0603 封装额定值；改为 4.7kΩ 后在全部档位下均留有充足裕量。配置电阻可变的电路，选型必须覆盖所有可能档位，而不是当前实测的那一档。

再次，接口侧布局直接决定 ESD 与大电流表现。USB-C SHELL 就近接地、防护器件紧贴连接器、VBUS 主干铺铜加宽、四角接地螺丝位，这些细节共同保证了模块在插拔线缆与 5A 满载工况下的可靠性。

总体而言，本项目让我完整经历了一个“协议协商 + 功率变换”复合型电源模块从选型、原理图设计、PCB 布局到上电实测的完整闭环流程。模块已能在 12V 档位下稳定输出 5V/5A，协商行为可靠、调试接口完善，为后续扩展 3.3V 输出版本与更多快充协议适配打下了坚实基础。
