一、项目介绍
本项目设计一款基于 TPS61023 同步升压转换器的单节锂电池升压电源模块,可将单节锂电池(2.7V~4.2V)升压至稳定的 5V 输出,为 USB 小负载、无线节点、便携显示模块或传感器系统供电。
核心设计目标:
- 输入电压范围:3.3V ~ 4.2V(兼容单节锂电全工作范围)
- 输出电压:5.0V ± 2.5%
- 最大输出电流: 1.5A
- 输出纹波:≤ ±50mV(峰峰值 ≤ 100mV)
应用场景:
- 电子货架标签
- 可视门铃
- 远程控制器
- 便携式传感器节点
- 无线 IoT 设备
二、核心芯片介绍
1、TPS61023 同步升压转换器
TPS61023 是德州仪器(TI)推出的一款具有 0.5V 超低输入电压的同步升压转换器,采用 SOT-563(DRL) 封装,尺寸仅为 1.2mm × 1.6mm。
选型理由:
TPS61023 具有 3.7A 的开关电流能力,足以支持单节锂电池(2.7V)升压至 5V 输出 1.5A 的应用需求。其超低输入电压能力(0.5V)可充分利用锂电池的放电深度。内部集成低导通电阻 MOSFET,在 5V/1.5A 输出时效率高达 94%,无需外部散热器。SOT-563 超小封装配合少量外部元件,可实现极小尺寸的解决方案。
购买链接:TPS61023DRLT Texas Instruments | 稳压器 - DC-DC 开关稳压器 - DigiKey
2、TPS3839K33DBZR 超低功耗电压监控器
TPS3839K33DBZR 的监控阈值为 2.93V(K33 后缀),可直接监控锂电池电压(3.3V~4.2V),当电池电压跌至 2.93V 以下时,/RESET 引脚立即输出低电平,向 MCU 发出欠压报警信号,有效防止锂电池过放损坏。其 150nA 的超低静态电流几乎不增加系统待机功耗,非常适合电池供电的便携设备,同时内置 120ms 复位延时,可为 MCU 提供稳定的上电复位时序。
购买链接TPS3839K33DBZR Texas Instruments | 监控器 - DigiKey

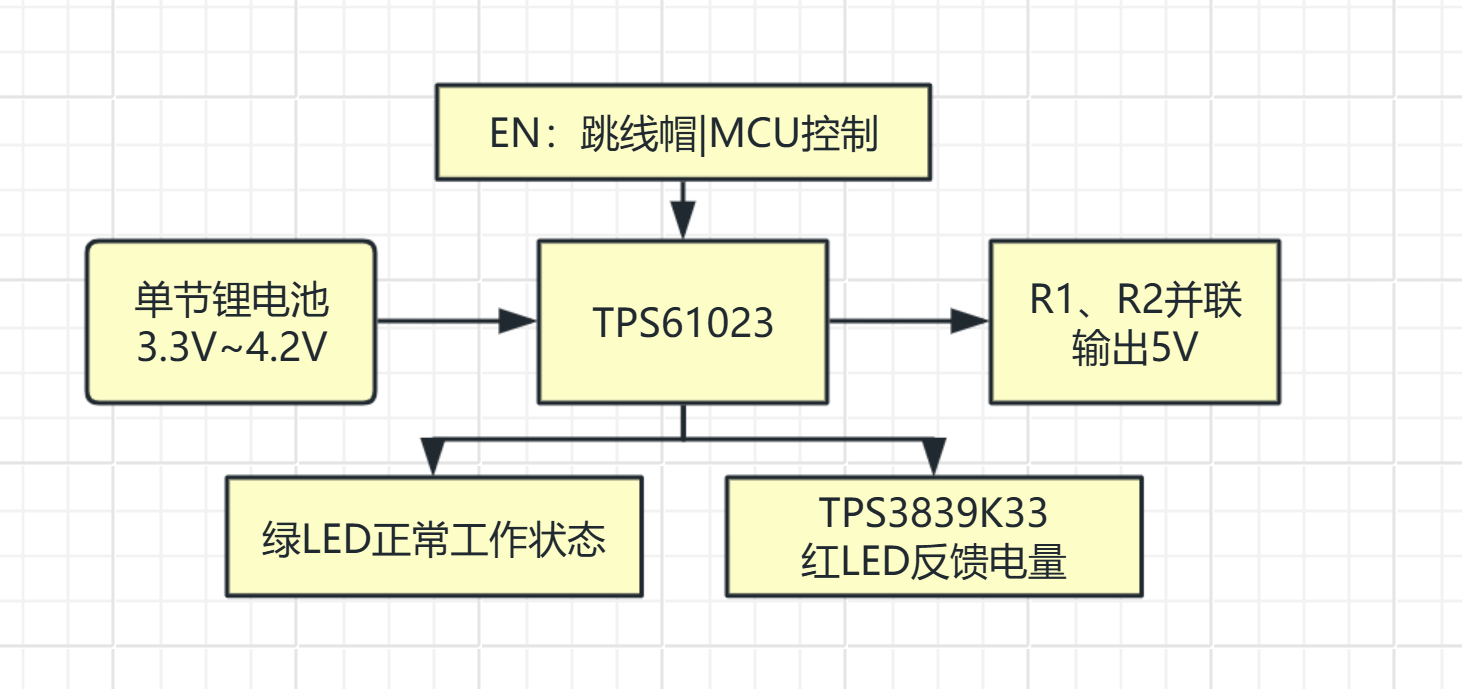

三、板上资源框图
单节锂电池(3.3V~4.2V)输入到TPS61023 同步升压转换器芯片、使能端可以选择三种模式,跳线帽开、关、引出引脚由单片机控制、后面加入工作状态指示灯、搭配PS3839K33DBZR 超低功耗电压监控器进行发聩电量状态,最后输出5V

四、原理图和PCB

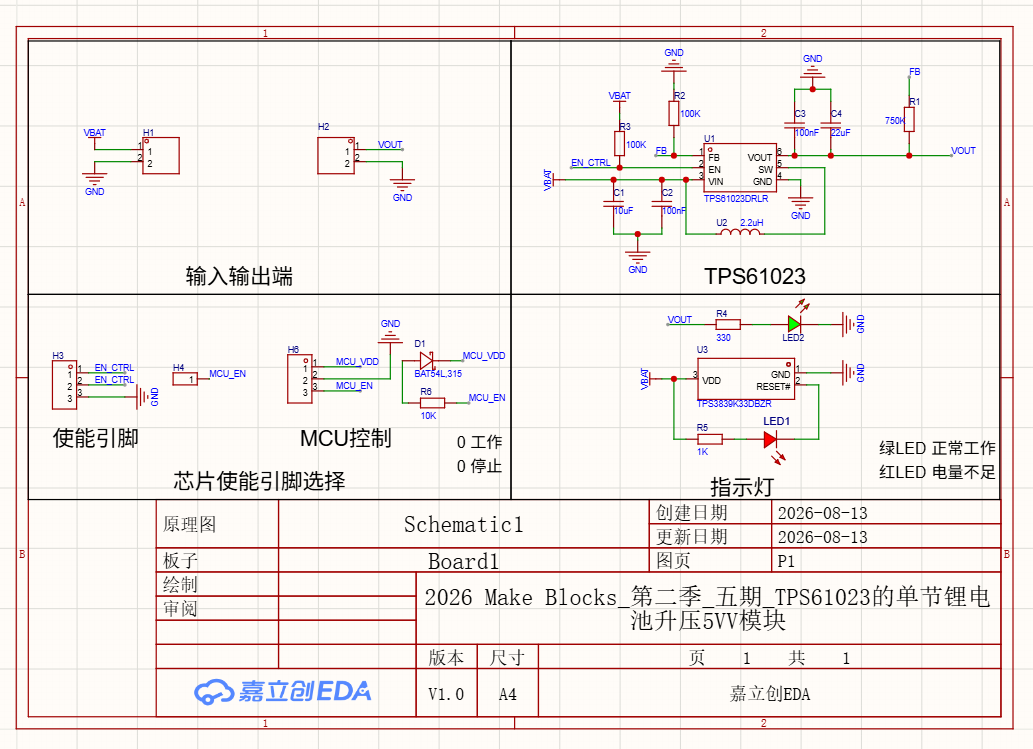

原理图:

[原理图]

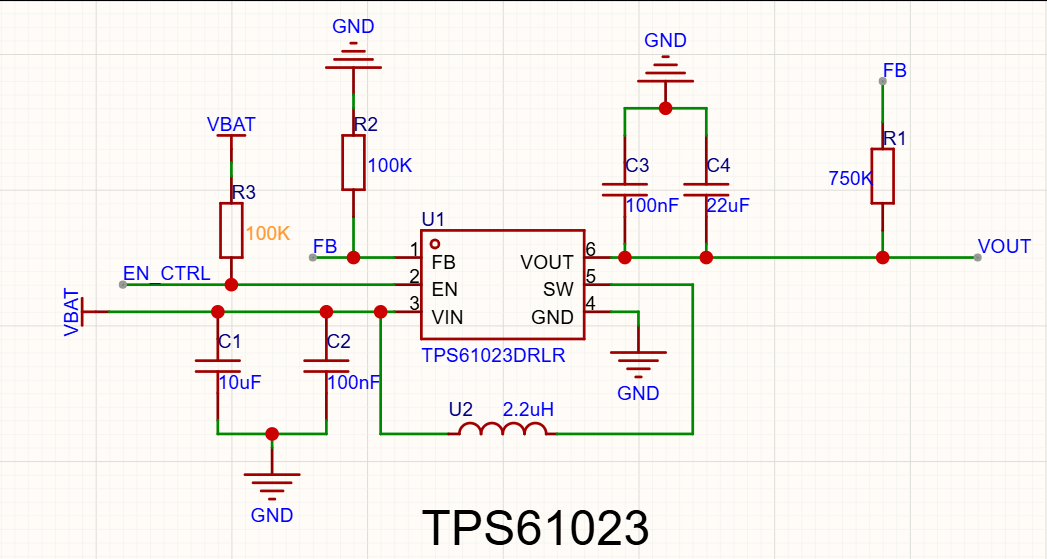

1、TPS61023升压5V电路

数据手册链接:TPS61023 3.7-A Boost Converter with 0.5-V Ultra-low Input Voltage datasheet (Rev. B)

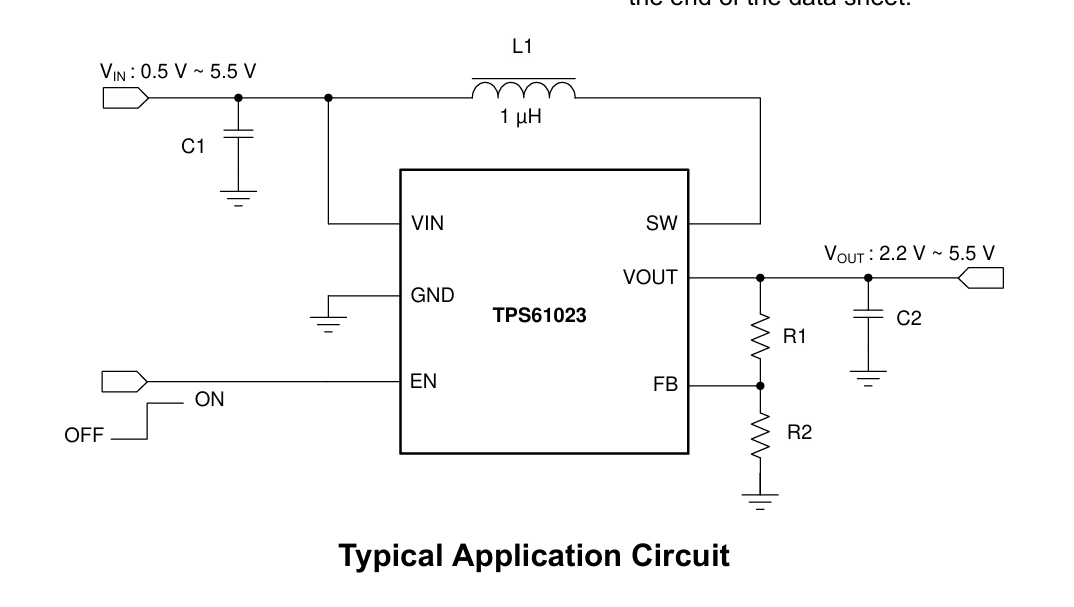

数据手册电路参考:

1、FB:FB的上拉电阻R2和VOUT并联电阻R1,决定输出电压
VIN:3.3V~4.2V
数据手册计算公式参考
VREF=0.595VVREF=0.595V(典型值)
VOUT=0.595×(1+100750)=0.595×8.5≈5.057V
2、EN;高电平有效
3、VIN:3.3V和4.2V 先经过大电容低频滤波和小电容高频去耦
4、GND
5、SW和VIN连接电感2.2uH,
可以减低纹波极端电压2.7V,纹波0.63A较小,
数据手册计算公式参考

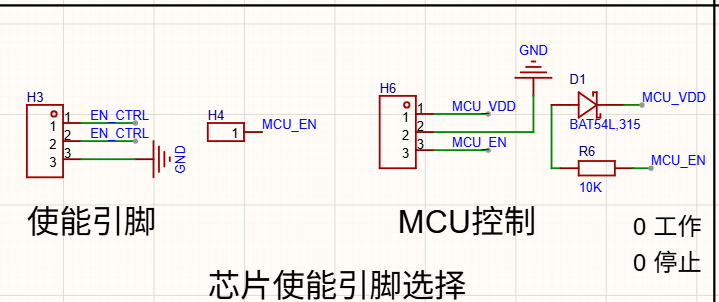

2、芯片使能端控制
排针引出通过跳线帽去选择工作、停止、MCU控制。设置MCU控制推挽输出,加入电阻和肖特基极管,防止电源电压烧坏MCU

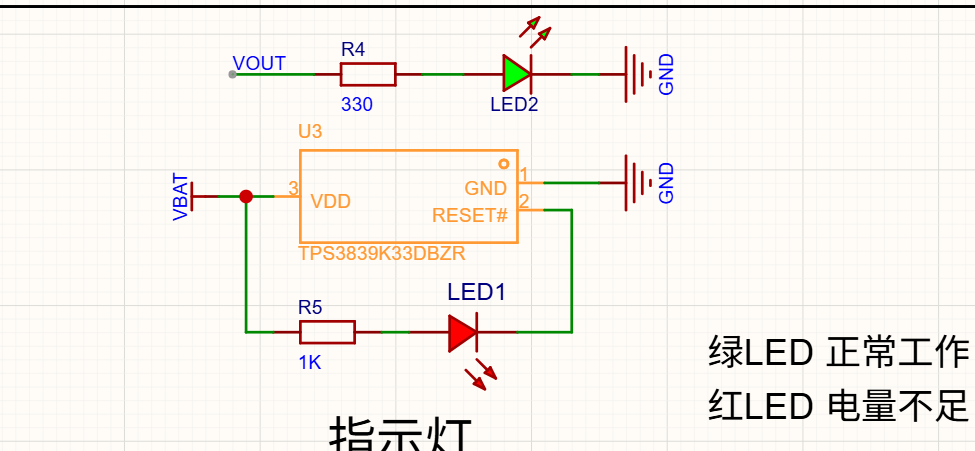

3、指示灯

绿LED:处于工作状态
红lED:电池电量不足
VDD:检测电压:RESET是反馈电压
芯片内部判断VDD是不是低于3.0V,
VDD<2.9V,RESET置0,红LED导通显示
PCB:

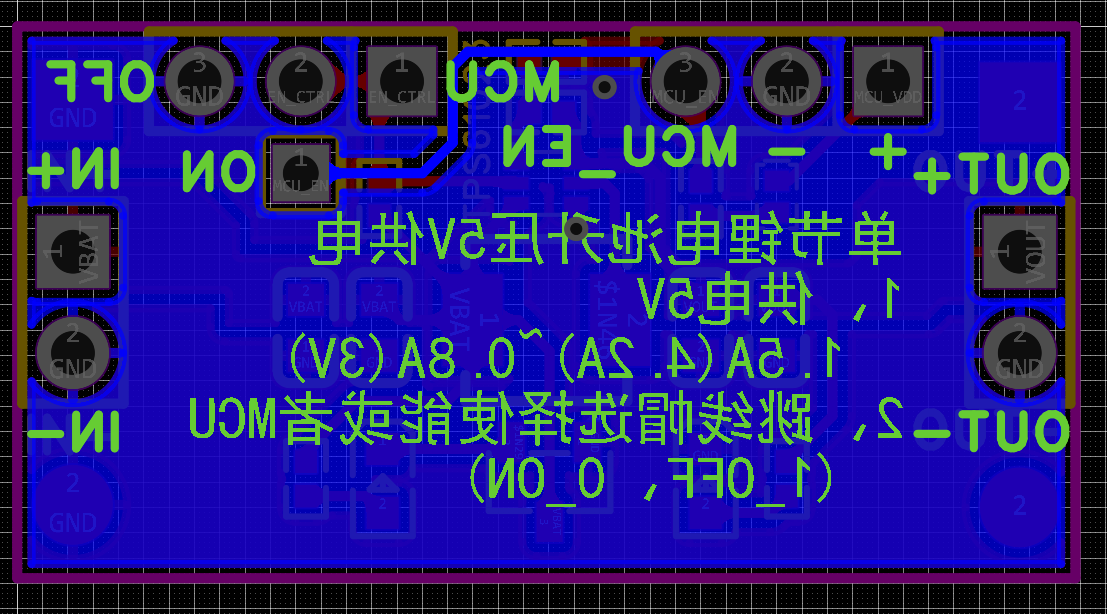

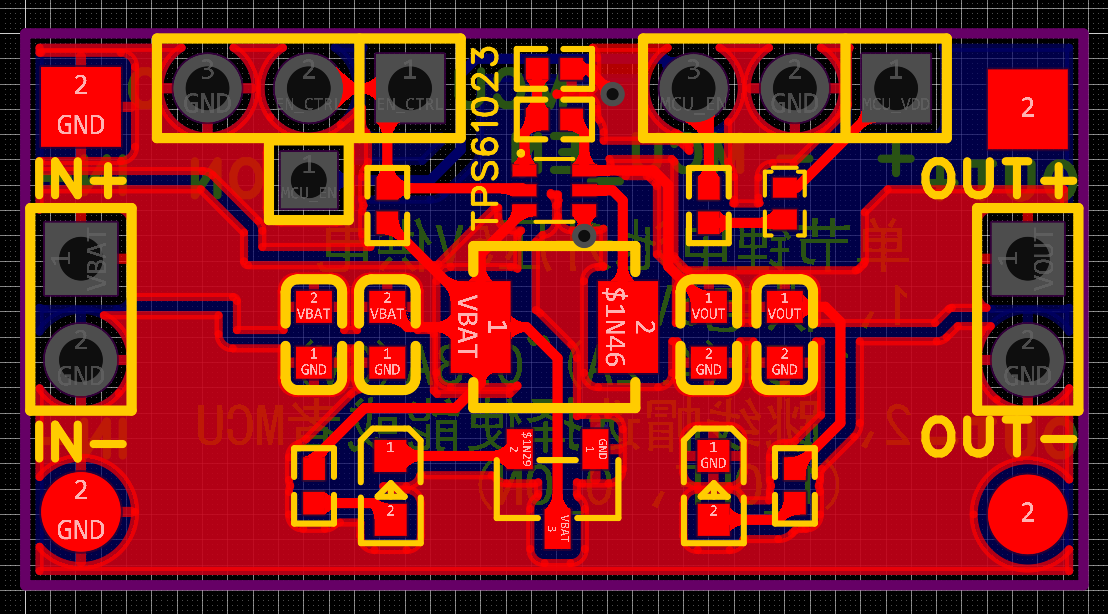

PCB布局[顶层]

PCB布局[底层]
电源输入和输出线路全部铺铜连接,其他连接线路全部加粗,
小电容靠近芯片,滤波,MCU、控制线走底层,避免电源线干扰。

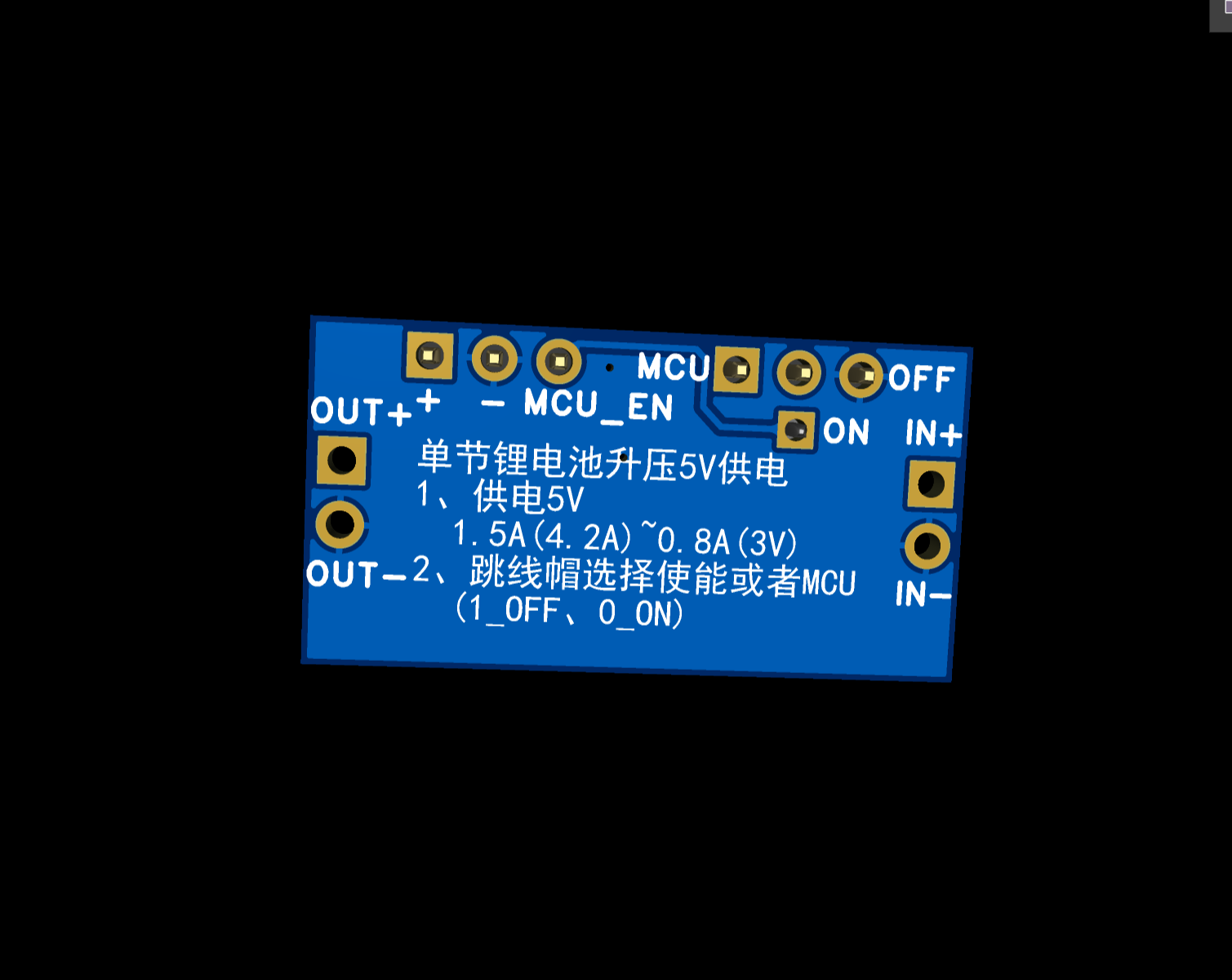

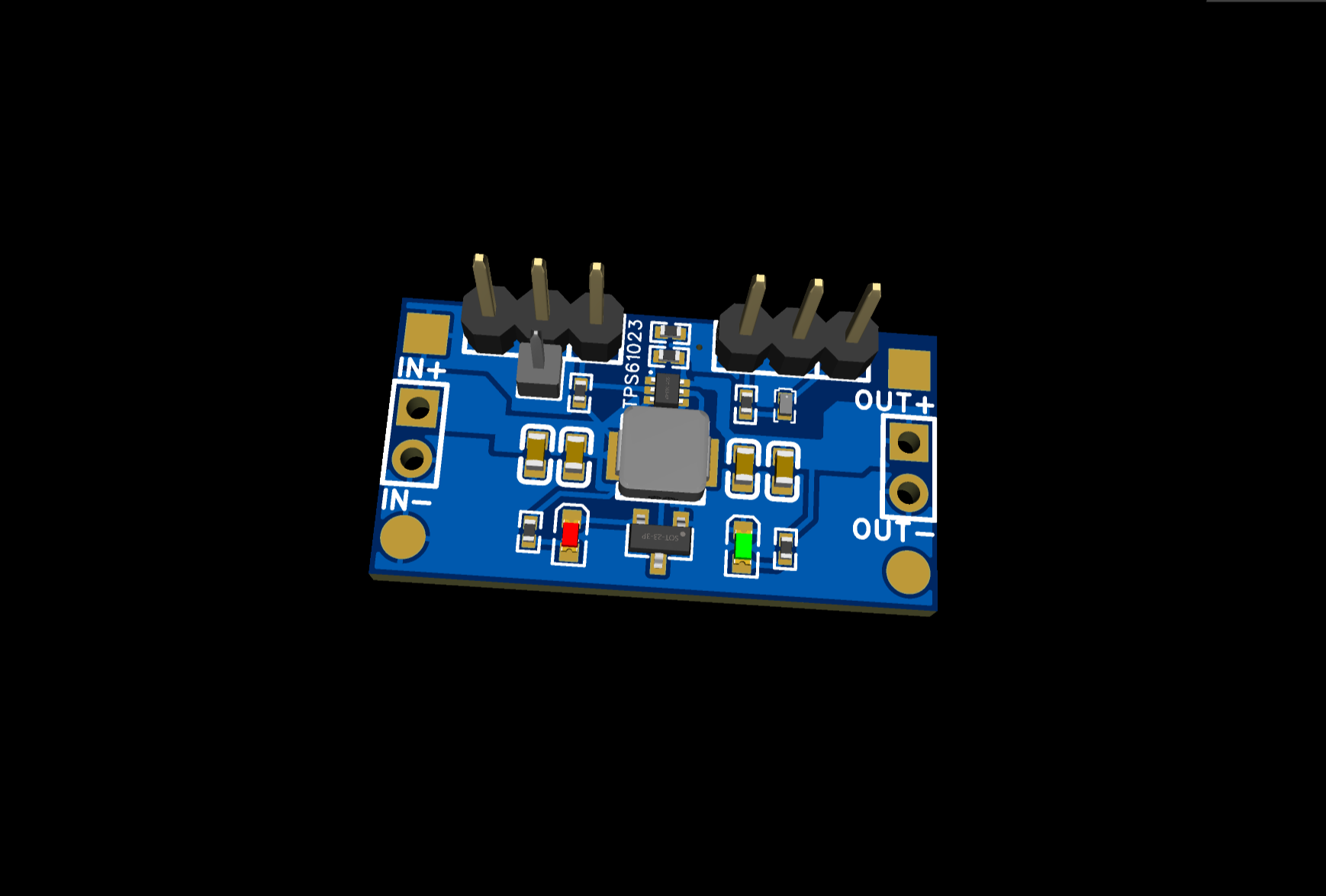

3D视图
五、性能指标
编号 | 性能指标 | 目标值 | 说明 |
|---|---|---|---|
1 | 输入电压范围 | 3.3V ~ 4.2V | 兼容单节锂电池全工作范围 |
2 | 输出电压 | 5.0V ± 2.5% | FB 基准精度 ±2.5% |
3 | 最大输出电流 | 1.5A | VIN=3.6V 时典型值 |
4 | 输出纹波 | ≤ ±50mV | 峰峰值 ≤ 100mV |
5 | 满载效率 | ≥ 90% | VIN=3.6V, VOUT=5V, IOUT=1.5A |
6 | 轻载静态电流 | 20μA(VOUT 侧) | 无开关、无负载 |
7 | 关断电流 | 0.1μA(典型值) | EN = 低电平 |
8 | 开关频率 | 1MHz | VIN > 1.5V 时 |
9 | 电源、电量不足指示 | 绿色 LED、红色LED | 工作亮绿LED、电量不足亮红LED |
六、心得体会
通过本次设计,我深入理解了升压电源的工作流程,掌握了电感选型、反馈网络计算和 PCB 布局的关键要点。2.2μH 电感的选用在纹波抑制、效率和电流裕量之间取得了良好平衡。布局时功率回路短粗、SW 节点远离反馈走线的原则让我体会到布局对电源稳定性的重要影响。TPS3839 的加入实现了电池欠压保护,提升了系统的可靠性,为后续便携设备开发积累了宝贵经验。
