基于树莓派PICO和电子森林的扩展板，实现了一个带有背景音乐的数码相框。主要完成蜂鸣器播放音乐、姿态传感器数据读取、TF卡文件读取、LCD显示屏现实图片和温度的读取与显示等。
实现了以下功能：
-
将三张照片保存在SD卡中，能够在240*240的LCD屏幕上以4种不同的切换模式轮流播放照片，模式的切换由按键控制
-
播放照片的同时，播放背景音乐，通过蜂鸣器输出
-
利用姿态传感器，旋转板卡，照片可以自动旋转，保证无论板卡是什么方向，照片的方向都是正的

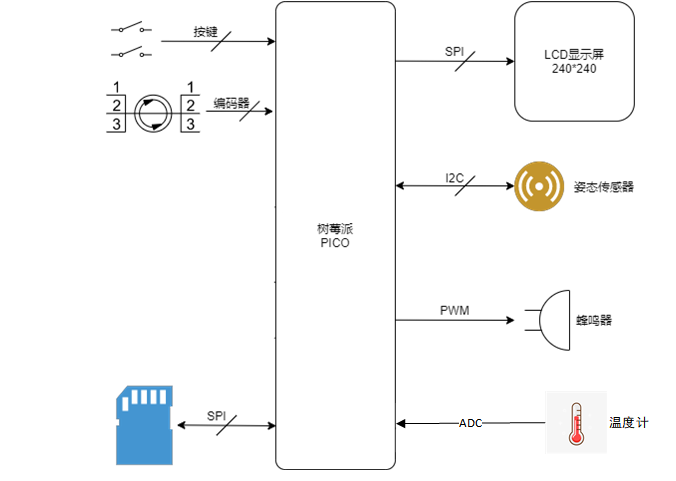

作品功能框图

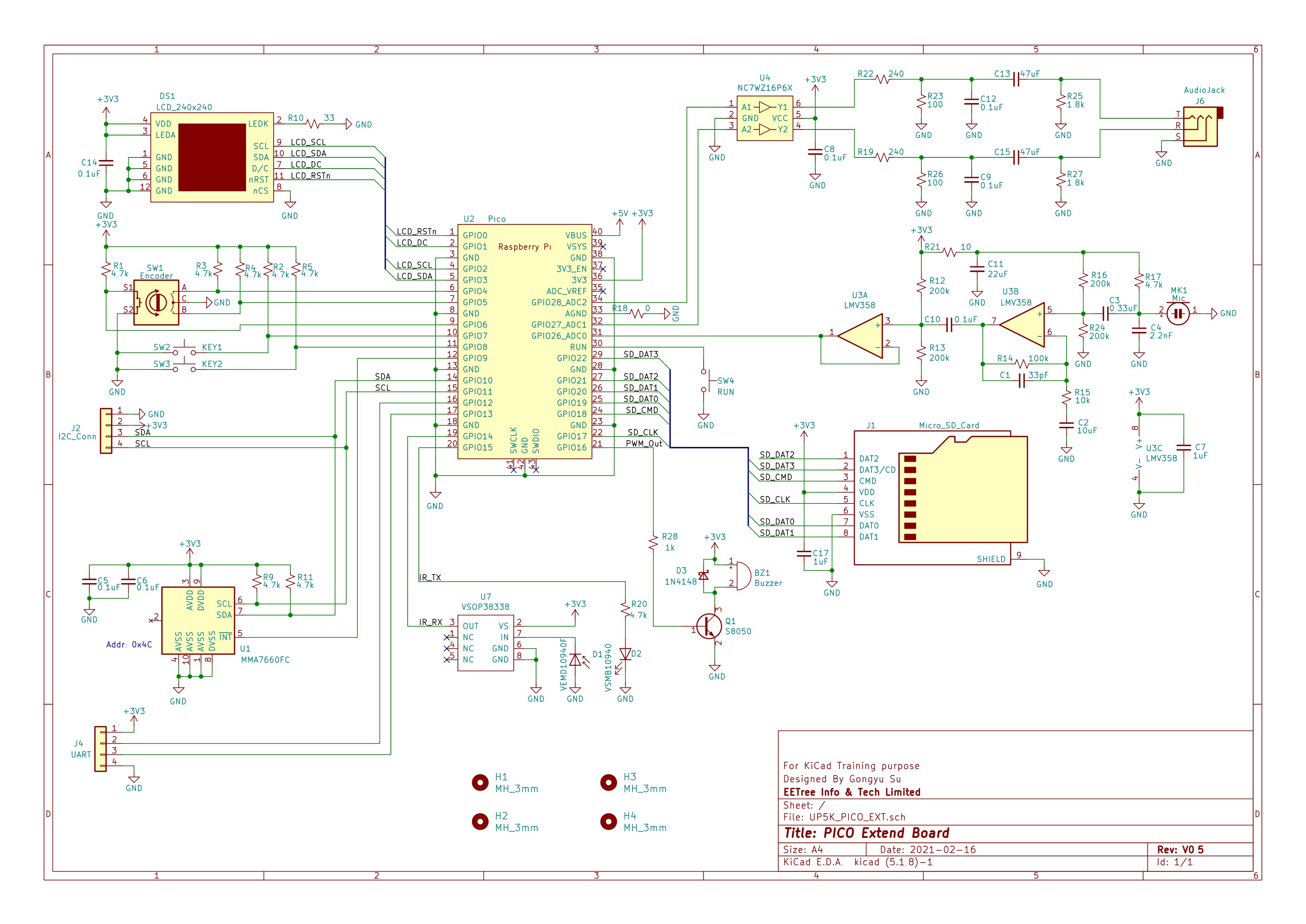

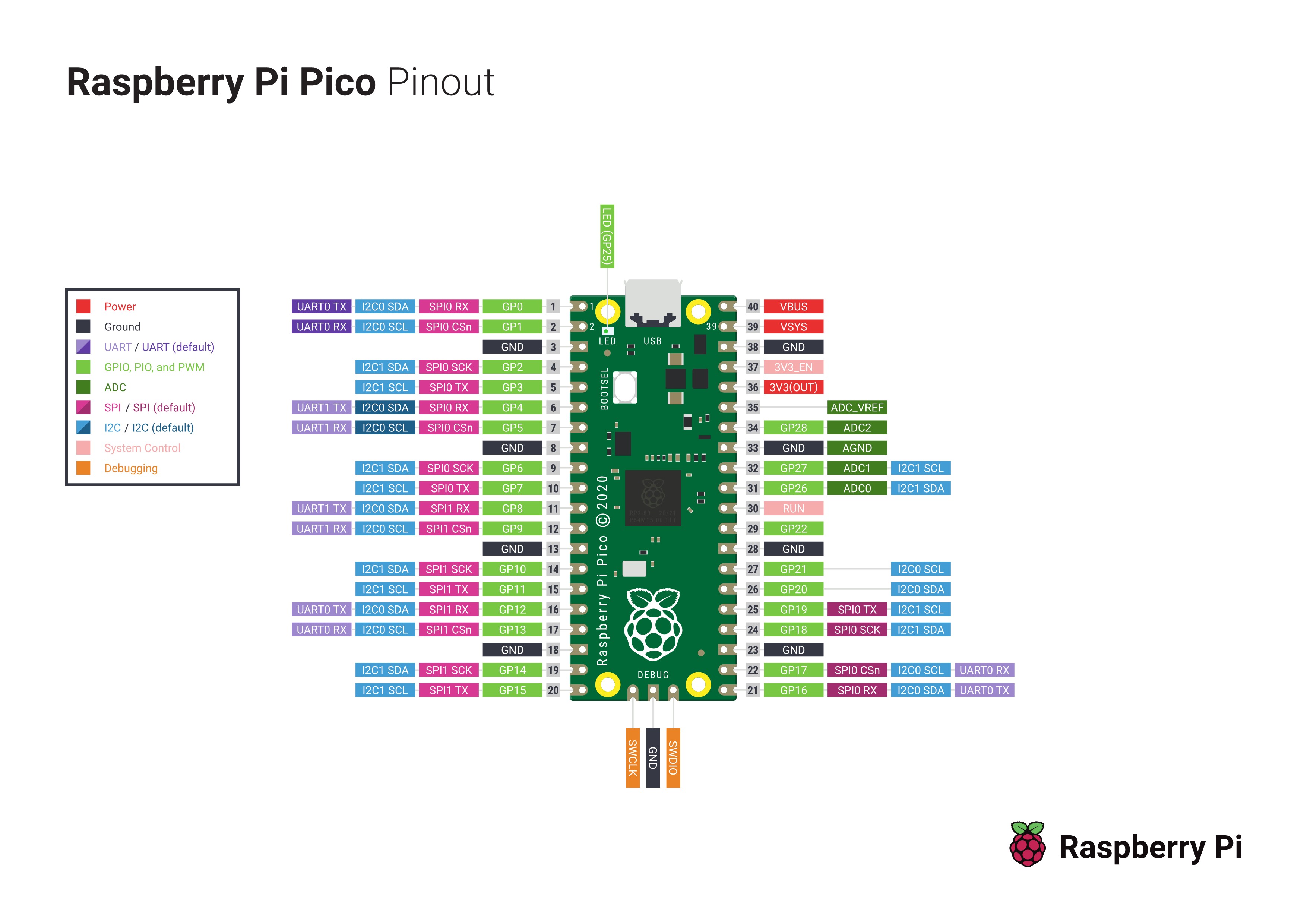

- 两个按键用来控制切换图片和设置切换模式
- 编码器按键用来控制蜂鸣器音乐的播放与暂停
- tf卡保存图片bin文件
- 通过ADC读取PICO内置温度传感器
- 通过PWM驱动蜂鸣器播放音乐
- 通过I2C驱动姿态传感器，读取姿态
- 通过SPI驱动240*240的LCD屏显示图片
作品的代码编写 1. 按键部分
按键由两个微动开关和一个编码器按键组成。采用中断的触发方式，按键1控制图片的切换，按键2设置图片切换模式，编码器按键控制蜂鸣器的暂停与恢复。
按键中断的优先级高于定时器中断，原本置于按键中断的图片刷新放到了主循环中，按键仅修改参数，产生相关的标志位。
按键中断采用了延时软件消抖的方法，微动开关延时10ms，而编码器按键由于其特殊的物理结构，需要延时100ms，所以设置其任务为不常使用的暂停与恢复蜂鸣器播放的功能，这也避免了外部中断对定时器中断的影响。
# 按键中断，用于切换图片
def key1callback(arg):
global loop_i
global change
if key1.value() == 0:
utime.sleep(0.01)
if key1.value() == 0:
led.toggle()
loop_i = loop_i+1
if loop_i>=3:
loop_i = 0
change = 1
# rf.ReadFile(display, filenames[loop_i], rf_mode)
# display.text(font1, str(round(thermometer(),1)), 208, 232, color=st7789.WHITE, background=st7789.BLACK)
# 按键中断，用于设置切换图片模式
def key2callback(arg):
global rf_mode
if key2.value() == 0:
utime.sleep(0.01)
if key2.value() == 0:
led.toggle()
rf_mode += 1
if rf_mode >= 4:
rf_mode = 0
# 按键中断，用于控制蜂鸣器的播放与暂停
def key_pre_callback(arg):
if key_pre.value() == 0:
utime.sleep(0.1)
if key_pre.value() == 0:
if mySong.stopped:
mySong.continue_()
else:
mySong.stop()
# 按键、LED初始化---------------------------------------------------------------------------------
key_pre = machine.Pin(6, machine.Pin.IN)
key1 = machine.Pin(7, machine.Pin.IN)
key2 = machine.Pin(8, machine.Pin.IN)
key_pre.irq(trigger=machine.Pin.IRQ_FALLING , handler=key_pre_callback)
key1.irq(trigger=machine.Pin.IRQ_FALLING , handler=key1callback)
key2.irq(trigger=machine.Pin.IRQ_FALLING , handler=key2callback)
led = machine.Pin(25, machine.Pin.OUT, value=True)2.LCD的显示
LCD显示部分主要使用的是一个st7789的库，文件有774行，受篇幅限制，就不放在正文里了。文件来源https://www.eetree.cn/project/detail/234
表示衷心的感谢。但是其中有一个函数，我对其有一定的修改，有必要单独列出来。
我给blit_buffer函数多加了一个参数，为了能够给我后续的图片刷新带来更多的便利。
def blit_buffer(self, buffer, x, y, width, height, index=None):
"""
Copy buffer to display at the given location.
Args:
buffer (bytes): Data to copy to display
x (int): Top left corner x coordinate
Y (int): Top left corner y coordinate
width (int): Width
height (int): Height
"""
if index is None:
self.set_window(x, y, x + width - 1, y + height - 1)
self.write(None, buffer)
elif index == 0:
self.set_window(x, y, x + width - 1, y + height - 1)
self.write(None, buffer)
else:
self.write(None, buffer)
# LCD初始化---------------------------------------------------------------------------------------
st7789_res = 0
st7789_dc = 1
disp_width = 240
disp_height = 240
spi_sck=machine.Pin(2)
spi_tx=machine.Pin(3)
spi0=machine.SPI(0,baudrate=4000000, phase=0, polarity=1, sck=spi_sck, mosi=spi_tx)
display = st7789.ST7789(spi0, disp_width, disp_width,
reset=machine.Pin(st7789_res, machine.Pin.OUT),
dc=machine.Pin(st7789_dc, machine.Pin.OUT),
xstart=0, ystart=0, rotation=0)
display.fill(st7789.BLUE)在显示图片部分，我参考了fill_rect函数。由于没有仔细阅读st7789的数据手册，我对buffer写入的大小不太了解。fill_rect函数与图片显示函数十分相似，不同点在于一个像素颜色是完全相同的，一个是不同的。fill_rect函数一次write的大小是512byte，最终我测试了512，256,128,1024四种大小，前三种的速度在以秒为单位的计时方式下时间完全一致，最后一种会报错。
def fill_rect(self, x, y, width, height, color):
"""
Draw a rectangle at the given location, size and filled with color.
Args:
x (int): Top left corner x coordinate
y (int): Top left corner y coordinate
width (int): Width in pixels
height (int): Height in pixels
color (int): 565 encoded color
"""
self.set_window(x, y, x + width - 1, y + height - 1)
chunks, rest = divmod(width * height, _BUFFER_SIZE)
pixel = _encode_pixel(color)
self.dc.on()
if chunks:
data = pixel * _BUFFER_SIZE
# print(type(data), len(data))
for _ in range(chunks):
self.write(None, data)
if rest:
self.write(None, pixel * rest)3.tf卡的文件读取与图片的显示模式
tf卡的读取是我开始作品设计的第一个部分，也是给我当头棒喝的一个部分。我手里的1张128g，1张64g，3张32g，1张16g，1张2g的tf卡全部无法读取。虽然是硬件设计的问题，但这给我带来了很大的挫败感，也导致从一开始的激情满满到痛不欲生。于是作品被丢到一边，一直到项目结束的时候才被重新捡起来。感谢刘锐卿在调试过程中给予的帮助。
最后工作的是一张4g的tf卡。
将图片的尺寸修改为240*240的大小，使用https://lvgl.io/tools/imageconverter
将图片转换成bin格式，format分别为True Color和Binary RGB565 Swap。将bin文件通过读卡器拷贝到tf卡中。文件大小为240*240*2+5=115205。最后5个字节不知道是什么，我会选择在读取文件的时候把它们丢弃掉。
import os
_BUFFER_SIZE = const(512)
def ReadFile(display, filepath=None, mode=0):
global buf
if filepath is None:
filepath='1.bin'
binfile = open(filepath, 'rb') #打开二进制文件
size = os.stat(filepath)[6] - 5 # 去掉最后5个无用的字节
print(size)
if mode == 0:
chunks, rest = divmod(size, _BUFFER_SIZE)
if chunks:
for i in range(chunks):
data = binfile.read(_BUFFER_SIZE) #每次输出512字节
display.blit_buffer(data, 0, 0, 240, 240, i)
if rest:
data = binfile.read(rest) #每次输出一个字节
display.blit_buffer(data, 0, 0, 240, 240, i+1)
elif mode == 1:
binfile.seek(76800)
for i in range(80):
data = binfile.read(480)
display.blit_buffer(data, 0, 160, 240, 80, i)
binfile.seek(38400)
for i in range(80):
data = binfile.read(480) #每次输出512字节
display.blit_buffer(data, 0, 80, 240, 80, i)
binfile.seek(0)
for i in range(80):
data = binfile.read(480) #每次输出512字节
display.blit_buffer(data, 0, 0, 240, 80, i)
elif mode == 2:
for i in range(240):
binfile.seek(115200-480*(i+1))
data = binfile.read(480)
display.blit_buffer(data, 0, 240-(i+1), 240, 1, 0)
elif mode == 3:
for i in range(240):
binfile.seek(480*i)
data = binfile.read(160)
display.blit_buffer(data, 0, 0, 80, 240, i)
for i in range(240):
binfile.seek(480*i+160)
data = binfile.read(160)
display.blit_buffer(data, 80, 0, 80, 240, i)
for i in range(240):
binfile.seek(480*i+320)
data = binfile.read(160)
display.blit_buffer(data, 160, 0, 80, 240, i)
else:
print("ReadFile wrong!")
binfile.close()
# tf卡初始化---------------------------------------------------------------------------------------
sd_spi=machine.SoftSPI(0, sck=machine.Pin(17,machine.Pin.OUT),
mosi=machine.Pin(18,machine.Pin.OUT),
miso=machine.Pin(19,machine.Pin.IN))
sd=sdcard.SDCard(sd_spi,cs=machine.Pin(22))
sd.init_spi(40_000_000)
sd.init_card()
x=os.mount(sd, '/sd')
os.chdir('sd')
print(os.getcwd())ReadFile的最后一个参数用来选择图片显示模式。在最基本的正常显示逻辑下，我又设计了3种图片显示模式，本来想设计更多的模式，可是看了一下越来越长的刷新时间，便打消了念头。目前的四种模式为从上往下刷，从下往上刷，横向3段式刷新，纵向三段式刷新。其实现有的刷新模式频率可以通过优化代码来提高，但迫于时间压力，没有继续。
4.温度传感器
树莓派PICO内部集成了温度传感器，只需要读取相应管脚的ADC数值，并经过一定的计算就可以得到。这里我测量了5次并取平均。
import machine
import time
def thermometer():
temp_a = 0
sensorTemp = machine.ADC(4)
offset = 3.3/(65535)
time.sleep(0.01)
for i in range(5):
read = sensorTemp.read_u16() * offset
temp = 27 - (read - 0.706) / 0.001721
temp_a += temp
return temp_a/5.0
if __name__ == "__main__":
a = thermometer()
print(a, type(a), round(a, 1), type(round(a, 1)))
温度数值在LCD屏的右下角显示，并且随着LCD屏的刷新而刷新。
5.蜂鸣器
蜂鸣器使用了buzzer_music文件，可以在https://onlinesequencer.net/
网站导入midi文件，设计音乐。自己尝试了一番，设计的总是类似于小灵通的铃声，很急促而且还不好听。最终选取的是想成为大佬的咸鱼
设计的音乐文件，buzzer_music文件也是拷贝的他的，其它的很多代码也有参考他的，他的项目是我PICO的入门指南，在此一并表示感谢。
蜂鸣器使用了25Hz的定时器进行驱动，避免对图片刷新产生影响。
song = '0 A#4 1 1;2 F5 1 1;4 D#5 1 1;8 D5 1 1;11 D5 1 1;6 A#4 1 1;14 D#5 1 1;'\
'18 A#4 1 1;20 D#5 1 1;22 A#4 1 1;24 D5 1 1;27 D5 1 1;30 D#5 1 1;32 A#4 1 1;'\
'34 F5 1 1;36 D#5 1 1;38 A#4 1 1;40 D5 1 1;43 D5 1 1;46 D#5 1 1;50 A#4 1 1;'\
'52 D#5 1 1;54 G5 1 1;56 F5 1 1;59 D#5 1 1;62 F5 1 1;64 A#4 1 1;66 F5 1 1;'\
'68 D#5 1 1;70 A#4 1 1;72 D5 1 1;75 D5 1 1;78 D#5 1 1;82 A#4 1 1;84 D#5 1 1;'\
'86 A#4 1 1;88 D5 1 1;91 D5 1 1;94 D#5 1 1;96 A#4 1 1;100 D#5 1 1;102 A#4 1 1;'\
'104 D5 1 1;107 D5 1 1;110 D#5 1 1;114 A#4 1 1;116 D#5 1 1;118 G5 1 1;120 F5 1 1;123 D#5 1 1;126 F5 1 1;98 F5 1 1'
# 40ms定时器中断，用于蜂鸣器播放音乐
def tim1callback(arg):
mySong.tick()
# 按键中断，用于控制蜂鸣器的播放与暂停
def key_pre_callback(arg):
if key_pre.value() == 0:
utime.sleep(0.1)
if key_pre.value() == 0:
if mySong.stopped:
mySong.continue_()
else:
mySong.stop()
mySong = music(song)
tim1 = machine.Timer() # 初始化定时器
tim1.init(freq=25, mode=machine.Timer.PERIODIC, callback=tim1callback)6.姿态传感器
姿态传感器的型号为MMA7660，提供了姿态的接口，直接读取即可。
import machine
import struct
import time
class MMA7660:
sclpin=machine.Pin(11)
sdapin=machine.Pin(10)
def __init__(self):
self.i2c=machine.I2C(1, scl=MMA7660.sclpin,sda=MMA7660.sdapin,freq=400000)
print('MMA7660 address={}'.format(self.i2c.scan()[0]))
# 使能
self.i2c.writeto_mem(76,0x07,b'1')
print('MMA7660 init')
def close(self):
self.i2c.writeto_mem(76,0x07,b'0')
print('MMA7660 closed')
# 6bit结果输出,移位操作
def bit2num(self,x):
if x&64:
return None
xsign=(x&32)>>5 # 取符号位
x=x&31 # 取数值
if xsign==1:
x=-x
return x
def readxyz(self):
x= mma7660.readfrom_mem(76, 0x00, 8)
y= mma7660.readfrom_mem(76, 0x01, 8)
z= mma7660.readfrom_mem(76, 0x02, 8)
# 数据转换
x=struct.unpack('<B',x)[0]
y=struct.unpack('<B',y)[0]
z=struct.unpack('<B',z)[0]
# 调用函数，6位转为数字
x=self.bit2num(x)
y=self.bit2num(y)
z=self.bit2num(z)
return x,y,z
def readtilt(self):
t=self.i2c.readfrom_mem(76, 0x03, 8, addrsize=8)
t1 = struct.unpack('<8B',t)[0]
t2 = (t1<<3)>>5
if not t2 ^ 0b110:
pose = 'up'
elif not t2 ^ 0b010:
pose = 'ri'
elif not t2 ^ 0b101:
pose = 'do'
elif not t2 ^ 0b001:
pose = 'le'
else:
pose = None
return pose
if __name__ == "__main__":
a = MMA7660()
while True:
print(a.readtilt())
time.sleep(0.1)代码主体由刘锐卿编写，表示感谢。
7.图片显示方向
图片显示方向由姿态传感器的返回结果决定，当姿态发生变化时，更改图片显示方向并刷新图片。在显示新的图片以前，需要先将显示刷成纯色背景，这样图片的刷新才有较好的效果。
# 更新姿态并刷新图片
def update_pose():
global pre_pose
global change
pose = mma.readtilt()
print(pose)
if change == 1:
change = 0
pass
elif pre_pose == pose or pose== None :
pre_pose = pose
return
elif pose=='up':
display.rotation(0)
display.xstart = 0
display.ystart = 0
elif pose=='le':
display.rotation(1)
display.xstart = 0
display.ystart = 0
elif pose=='do':
display.rotation(2)
display.xstart = 0
display.ystart = 80
elif pose=='ri':
display.rotation(3)
display.xstart = 80
display.ystart = 0
else:
pass
pre_pose = pose
display.fill(st7789.BLACK)
rf.ReadFile(display, filenames[loop_i], rf_mode)
display.text(font1, str(round(thermometer(),1)), 208, 232, color=st7789.WHITE, background=st7789.BLACK)
在图片不同方向显示上，虽然st7789.py文件说明是240*240的显示屏驱动，但实际使用有一定的bug，体现在rotation（）函数在参数是1和2的时候，LCD显示屏只刷新一部分。猜测是驱动是为240*320的屏幕写的。参考https://www.eetree.cn/project/detail/513
修改起始点，完美解决问题。对作者表示感谢。
8.程序逻辑
整个程序的大部分功能在中断中完成，只有图片刷新这样的耗时功能在主循环中完成，这样可以保证所有功能的正常并行运行。
import machine
import os
import utime
from drive import sdcard
from drive import st7789
from drive import ReadFile as rf
from drive.MMA7660 import MMA7660
from drive.buzzer_music import music
from drive.thermometer import thermometer
from fonts import vga2_8x8 as font1
from fonts import vga1_16x32 as font2
rf_mode = 0 # 图片刷新模式
pre_pose = None # 记录上一个姿态
change = 0 # 按键切换图片标志
# 40ms定时器中断，用于蜂鸣器播放音乐
def tim1callback(arg):
mySong.tick()
# 按键中断，用于切换图片
def key1callback(arg):
global loop_i
global change
if key1.value() == 0:
utime.sleep(0.01)
if key1.value() == 0:
led.toggle()
loop_i = loop_i+1
if loop_i>=3:
loop_i = 0
change = 1
# rf.ReadFile(display, filenames[loop_i], rf_mode)
# display.text(font1, str(round(thermometer(),1)), 208, 232, color=st7789.WHITE, background=st7789.BLACK)
# 按键中断，用于设置切换图片模式
def key2callback(arg):
global rf_mode
if key2.value() == 0:
utime.sleep(0.01)
if key2.value() == 0:
led.toggle()
rf_mode += 1
if rf_mode >= 4:
rf_mode = 0
# 按键中断，用于控制蜂鸣器的播放与暂停
def key_pre_callback(arg):
if key_pre.value() == 0:
utime.sleep(0.1)
if key_pre.value() == 0:
if mySong.stopped:
mySong.continue_()
else:
mySong.stop()
# 更新姿态并刷新图片
def update_pose():
global pre_pose
global change
pose = mma.readtilt()
print(pose)
if change == 1:
change = 0
pass
elif pre_pose == pose or pose== None :
pre_pose = pose
return
elif pose=='up':
display.rotation(0)
display.xstart = 0
display.ystart = 0
elif pose=='le':
display.rotation(1)
display.xstart = 0
display.ystart = 0
elif pose=='do':
display.rotation(2)
display.xstart = 0
display.ystart = 80
elif pose=='ri':
display.rotation(3)
display.xstart = 80
display.ystart = 0
else:
pass
pre_pose = pose
display.fill(st7789.BLACK)
rf.ReadFile(display, filenames[loop_i], rf_mode)
display.text(font1, str(round(thermometer(),1)), 208, 232, color=st7789.WHITE, background=st7789.BLACK)
song = '0 A#4 1 1;2 F5 1 1;4 D#5 1 1;8 D5 1 1;11 D5 1 1;6 A#4 1 1;14 D#5 1 1;'\
'18 A#4 1 1;20 D#5 1 1;22 A#4 1 1;24 D5 1 1;27 D5 1 1;30 D#5 1 1;32 A#4 1 1;'\
'34 F5 1 1;36 D#5 1 1;38 A#4 1 1;40 D5 1 1;43 D5 1 1;46 D#5 1 1;50 A#4 1 1;'\
'52 D#5 1 1;54 G5 1 1;56 F5 1 1;59 D#5 1 1;62 F5 1 1;64 A#4 1 1;66 F5 1 1;'\
'68 D#5 1 1;70 A#4 1 1;72 D5 1 1;75 D5 1 1;78 D#5 1 1;82 A#4 1 1;84 D#5 1 1;'\
'86 A#4 1 1;88 D5 1 1;91 D5 1 1;94 D#5 1 1;96 A#4 1 1;100 D#5 1 1;102 A#4 1 1;'\
'104 D5 1 1;107 D5 1 1;110 D#5 1 1;114 A#4 1 1;116 D#5 1 1;118 G5 1 1;120 F5 1 1;123 D#5 1 1;126 F5 1 1;98 F5 1 1'
filenames = ['pcb.bin', 'yh.bin', 'rp.bin']
loop_i = 0
# 按键、LED初始化---------------------------------------------------------------------------------
key_pre = machine.Pin(6, machine.Pin.IN)
key1 = machine.Pin(7, machine.Pin.IN)
key2 = machine.Pin(8, machine.Pin.IN)
key_pre.irq(trigger=machine.Pin.IRQ_FALLING , handler=key_pre_callback)
key1.irq(trigger=machine.Pin.IRQ_FALLING , handler=key1callback)
key2.irq(trigger=machine.Pin.IRQ_FALLING , handler=key2callback)
led = machine.Pin(25, machine.Pin.OUT, value=True)
# tf卡初始化---------------------------------------------------------------------------------------
sd_spi=machine.SoftSPI(0, sck=machine.Pin(17,machine.Pin.OUT),
mosi=machine.Pin(18,machine.Pin.OUT),
miso=machine.Pin(19,machine.Pin.IN))
sd=sdcard.SDCard(sd_spi,cs=machine.Pin(22))
sd.init_spi(40_000_000)
sd.init_card()
x=os.mount(sd, '/sd')
os.chdir('sd')
print(os.getcwd())
# LCD初始化---------------------------------------------------------------------------------------
st7789_res = 0
st7789_dc = 1
disp_width = 240
disp_height = 240
spi_sck=machine.Pin(2)
spi_tx=machine.Pin(3)
spi0=machine.SPI(0,baudrate=4000000, phase=0, polarity=1, sck=spi_sck, mosi=spi_tx)
display = st7789.ST7789(spi0, disp_width, disp_width,
reset=machine.Pin(st7789_res, machine.Pin.OUT),
dc=machine.Pin(st7789_dc, machine.Pin.OUT),
xstart=0, ystart=0, rotation=0)
display.fill(st7789.BLUE)
# 定时器、姿态传感器、蜂鸣器初始化-------------------------------------------------------------------
mma = MMA7660()
mySong = music(song)
tim1 = machine.Timer() # 初始化定时器
tim1.init(freq=25, mode=machine.Timer.PERIODIC, callback=tim1callback)
# ----------------------------------------------------------------------------------------
display.fill(st7789.BLACK)
time_start=utime.time()
rf.ReadFile(display, 'pcb.bin', 0)
display.text(font1, str(round(thermometer(),1)), 208, 232, color=st7789.WHITE, background=st7789.BLACK)
time_end=utime.time()
print('totally cost: ',time_end-time_start)
while True:
update_pose()
utime.sleep(1)每一个硬件驱动基本都封装成一个单独的文件，这样可以使顶层文件简洁明了，仅150余行。
总结
作品在功能上较好完成。3个功能都能够完全实现，程序能够正常运行，没有明显bug。程序结构简洁，代码清晰明了。
但性能上有所欠缺，突出体现在LCD屏的刷新速度上，尽管受限于硬件设计，但速度的上限没有完全逼近。
蜂鸣器的音乐没能自主设计，理论上可以将音乐文件保存在tf卡中进行读取，可以实现长音乐的播放。
已经将全部的代码文件及测试样例上传到附件当中。
参考资料也已全部上传，部分文件由于大小限制未能上传，请到树莓派官网下载。
致谢
首先感谢硬禾学堂提供这样一个机会，能够完成一个作品，在交流与思考中成长。感谢在我完成作品过程中提供帮助的人们，包括上文所提到的两位。还有其它在我困难时给予我帮助的人，由于他们的作品尚未审核，不能够罗列他们的链接。以及在树莓派PICO交流群中指导我的人们，恕我未能一一列举你们。
软硬件
附件下载
参考资料.zip
参考的PICO资料，部分资料由于大小限制未能上传，请去树莓派官网下载
程序.zip
包括测试程序在内的所有代码，主程序为main.py文件和drive、fonts两个文件夹的内容
团队介绍
南京邮电大学是国家工业和信息化部与江苏省人民政府共建的高校。在长期的办学过程中,人才培养质量高,毕业生社会声誉好。
团队成员
大名
电子与光学工程学院、微电子学院
评论
0 / 100
查看更多
猜你喜欢
基于树莓派PICO的带有背景音乐的数码相框本项目是基于电子森林平台提供的树莓派PICO扩展板，完成了带有背景音乐的数码相框的设计。主要内容包括sd卡的读取、mma7660姿态传感器的使用、st7789显示、利用蜂鸣器播放音乐、按键中断等。
Haoami1509
暑期一起练之使用树莓派PICO的扩展功能板实现采集音频参数暑期一起练 树莓派PICO 扩展板 音频采集 FFT 波形 麦克风
aramy3880
2021暑假一起练-用树莓派pico做了一个带有背景音乐的数码相框基于树莓派pico及其扩展板制作一个数码相框，能够播放背景音乐，有不同的切图模式以及能够跟随板子的旋转来调整照片显示方向。
Irving1313
