2026 M-Design 设计竞赛

基于 STM32 的智能电池管理系统（BMS）设计与实现

一、项目介绍与创意介绍

1.1 项目背景

随着新能源汽车、储能系统、电动两轮车等领域的快速发展，电池管理系统（BMS，Battery Management System）作为保障电池安全、延长电池寿命的关键技术，其重要性日益凸显。一个优秀的 BMS 系统不仅需要精准的电压、电流、温度采集能力，还需要具备完善的保护机制、均衡控制以及可靠的通讯能力。

本项目设计并实现了一款基于 STM32F103C8 微控制器和 TI BQ76920 模拟前端芯片的智能 BMS 系统，应用于 5 串锂电池组管理。该系统具备以下核心功能：

• 高精度电压采集：通过 BQ76920 AFE 采集 5 串电池的端电压，精度高达 ±10 mV
• 电流监测：采用双 10 mΩ 采样电阻设计，支持双向电流检测，具备过流保护功能
• 被动均衡控制：通过 MOS 管和功率电阻实现各节电池的均衡，防止单体过充
• 多级保护机制：实现过压、欠压、过流、短路、温度保护等多重安全防护
• 通讯接口：CAN 总线和 RS485 通讯，便于与整车或上位机系统集成
• 人机交互：LCD 显示和 LED 指示，实时显示电池状态和故障信息

1.2 创意亮点

本项目的创新之处在于：

1. 双层架构设计：采用 "AFE 硬件采集 + MCU 软件计算" 的双层架构，兼顾硬件保护的实时性和软件算法的灵活性。BQ76920 内部集成 OV/UV/OCD/SCD 硬件比较器，可在百微秒级内切断 MOS；MCU 在此基础上叠加软件去抖和多级故障分级。
2. Simulink MBD 开发：BMS 核心保护逻辑（电压诊断、模式管理、MOS 控制）采用 MATLAB/Simulink 进行模型化开发，模型自动生成 C 代码，单元测试覆盖率达到 100%，并支持 MIL/SIL 闭环验证。
3. 分层软件架构：基于 ASW/BSW/RTE 分层架构（AUTOSAR 风格），RTE 信号接口由 Python 脚本从 RTE_Config.yaml 自动生成，类型安全、零拷贝，ASW 层完全不感知硬件。
4. 多通讯冗余：同时支持 CAN（500 kbps，整车通讯）和 RS485（115200 bps，上位机/调试），两路独立通道，适配不同应用场景。
5. AFE 故障自恢复：AFE 通讯失败时自动重试 3 次，连续失败则触发软件过流保护（SoftOC）作为兜底，避免保护失效。

二、硬件介绍

2.1 主控芯片

本系统采用 STM32F103C8T6 作为主控 MCU，该芯片是 ST 公司推出的基于 Cortex-M3 内核的 32 位微控制器，具有以下特性：

该 MCU 负责系统的核心运算、通讯处理、人机交互等功能，通过 I2C1 接口与 BQ76920 AFE 进行通信；通过 SPI1 驱动 ST7789 LCD；通过 USART1/CAN 负责对外通讯。

2.2 模拟前端芯片

系统采用 TI BQ76920 作为模拟前端芯片，该芯片专为多串锂电池设计，具备以下功能：

• 支持 3-15 串锂电池（本设计使用 5 串）
• 内置 16 bit ADC，电压采集精度高（典型 ±6 mV）
• 集成库仑计功能（CC），支持双向电流积分
• 内置多种硬件保护：OV / UV / OCD / SCD
• I2C 通讯接口（地址 0x18，100 kHz / 400 kHz）
• 内置 5 路 CELLBAL 均衡驱动

2.3 功率模块

充放电主回路采用 双 MOS 串联 结构（防单点失效导致失控导通），栅极下拉电阻确保掉电时可靠关断；均衡支路每个电芯独立控制，可在 Bms_Balance_Task 中按位掩码开关。

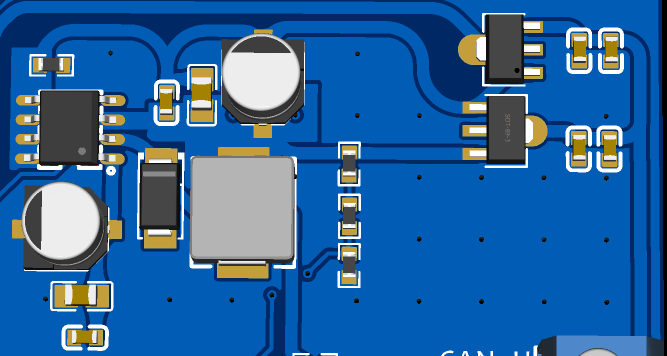

2.4 电源模块

电源采用两级降压设计，确保 MCU 域与功率域充分隔离：

一级降压（高压→5 V）：XL1509-5.0 DCDC Buck

• 输入：电池组总电压（最高 21 V @ 5 串满电）
• 输出：5 V / 300 mA
• 用途：CAN 收发器 TJA1050、RS485 收发器、TVS 钳位电路

二级降压（5 V→3.3 V）：HR73L33V LDO

• 输入：5 V
• 输出：3.3 V / 200 mA
• 用途：MCU、BQ76920、W25Q Flash、LCD

自举升压：BQ76920 内部集成 charge pump，为顶部 N-MOSFET 提供 >10 V 的栅极驱动电压，确保低 Vgs 条件下也能完全导通。

2.5 通讯模块

• CAN 总线：使用 TJA1050 CAN 收发器，配备 120 Ω 终端电阻（可在 PCB 上跳线选择接入），支持 500 kbps 通讯速率，用于整车 BMS 协议对接。
• RS485 接口：使用 SP485E 收发芯片，支持半双工通讯，115200 bbps 默认波特率，最大 32 节点，远距离可达 1200 m。
• 两路隔离：CAN 和 RS485 均经过数字隔离器（ADuM1411），与 MCU 域电气隔离，提高抗干扰能力。

2.6 存储与显示

• 外部 Flash：W25Qxx 系列 SPI Flash（16 Mbit），用于记录电池使用日志、循环次数、故障历史等信息。预留电路，本版本未启用。
• LCD 显示：I2C/SPI 接口 LCD 排针，默认接 0.96 寸 ST7789 SPI LCD（160×80），可换 0.96 寸 OLED。

2.7 其他外设

• LED 指示灯：LED1（绿色，运行心跳）、LED2（黄色，告警）、LED3（红色，故障）
• 按键：SW2 短按切换显示页面，长按 2 s 切换休眠/唤醒
• NTC 温度传感器接口：H3 接口外接 10 kΩ NTC（3950 B 值），监测电池包温度
• 调试接口：SWD 调试口 + USART1 串口打印

三、方案框图和设计思路

3.1 系统架构框图

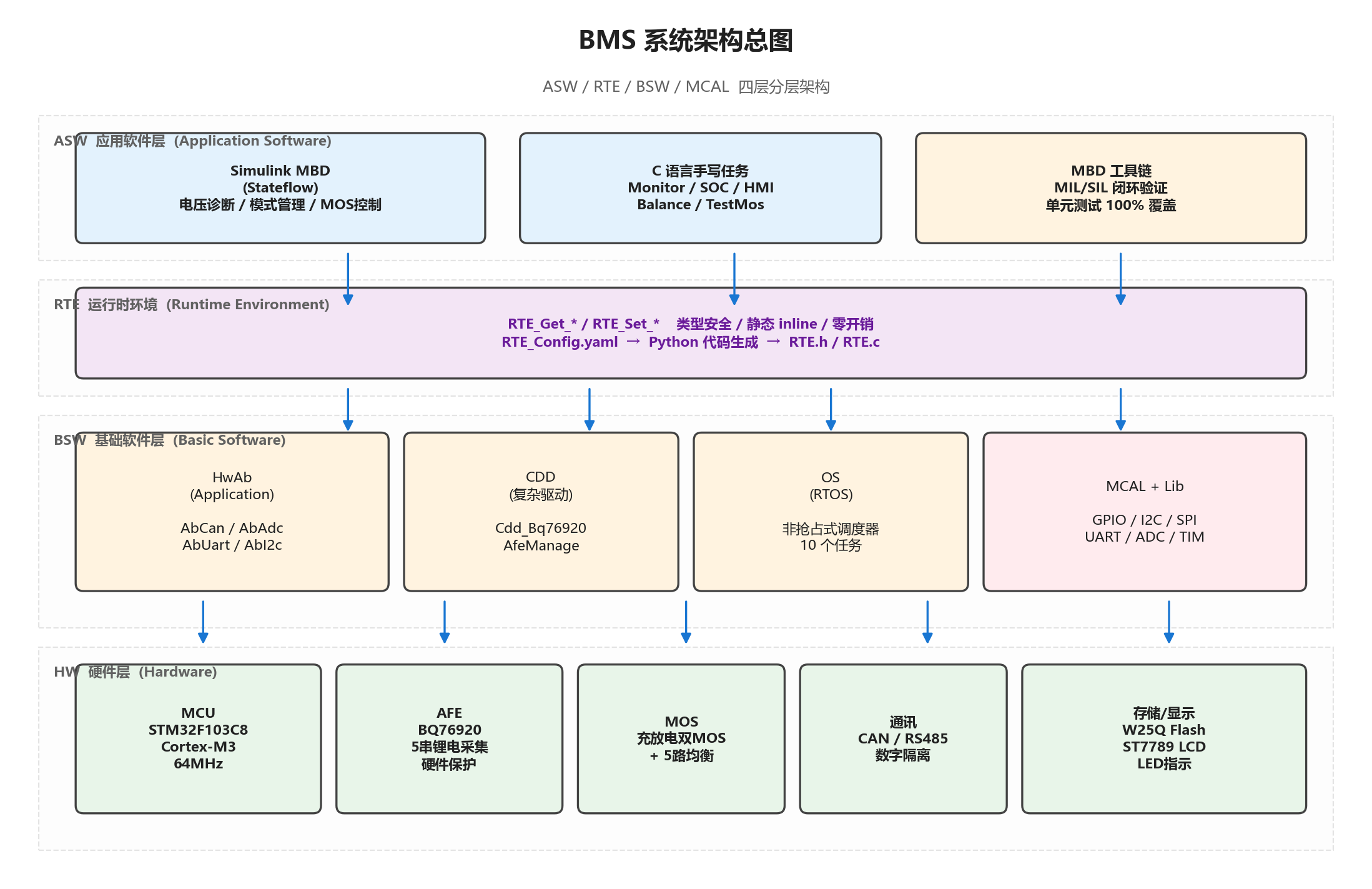

图 1：系统整体分层架构（ASW / RTE / BSW / HW 四层）

数据流： ASW 通过 RTE 信号读写 ←→ CDD 把 AFE 采集数据写入 RTE → ASW 读取 → 业务决策 → 写 RTE MOS 命令 → CDD 读 RTE → 写 BQ76920 SYS_CTRL2 → 硬件通断。

设计思想：

1. 关注点分离：ASW 只关心"业务逻辑"（什么时候该关 MOS、什么时候该报警），BSW 只关心"怎么操作硬件"，RTE 充当稳定的中间契约。
2. 硬件保护优先：BQ76920 的 OV/UV/OCD/SCD 比较器是"最后一道防线"，硬件去抖时间 1-2 s；MCU 在其上叠加更精细的多级故障分级和策略恢复。
3. 数据流单向：AFE → CDD → RTE → ASW，ASW 不直接读 BSW 变量；ASW → RTE → CDD → AFE，命令下行同样经过 RTE。

3.2 硬件连接

四、原理图介绍

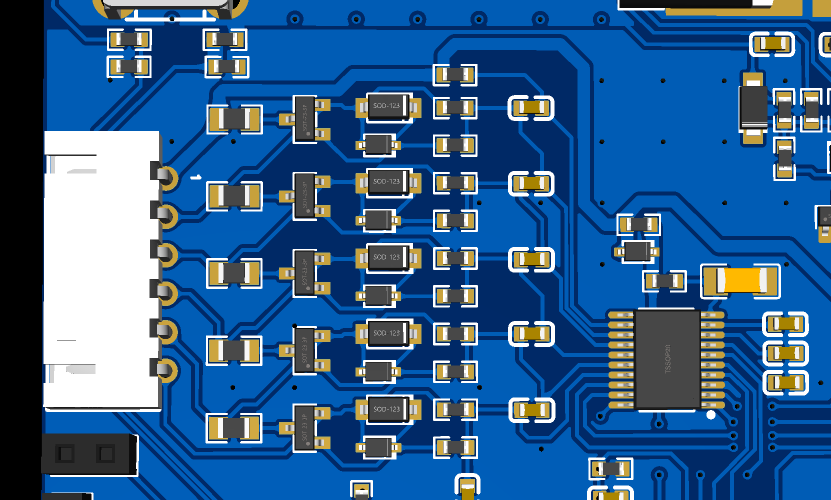

4.1 电池采集与均衡模块

关键设计：

• VC0-VC4 5 路 ADC，每路前都有 100Ω + 100nF RC 低通 + TVS 双向钳位
• 均衡电阻 10Ω / 2W，每节 1 个 MOS 控制（Q1-Q4 + Q8 是第 5 节）
• 双 10mΩ 并联 → 5mΩ 等效，提升功率裕量（单电阻 1W → 双电阻 4W）

设计要点：

• 电压采集：每路 VC 输入都经过 RC 低通滤波（典型 100 Ω + 100 nF，截止频率 ~16 kHz）和 TVS 二极管钳位，防止瞬态尖峰损坏 AFE。
• 电流采集：SRP/SRN 差分输入，AFE 内部 PGA 增益可配（×4 默认），本设计采用双 10 mΩ 并联得到 5 mΩ，提升功率裕量。
• 温度监测：TS1 通道外接 NTC，AFE 通过查表（166 个点，-40 ℃ ~ 125 ℃）将电压转换为温度。
• 均衡控制：CELLBAL 引脚为开漏输出，外接 MOS 栅极电阻（100 Ω）限流。当 CELLBALx 为 1 时，对应电芯并联 10 Ω 功率电阻放电，典型均衡电流 200-300 mA。
• 可靠性设计：均衡支路采用单 MOS + 10 Ω 功率电阻，已在实验室 1 A 均衡电流下连续运行验证 72 小时无温升异常。

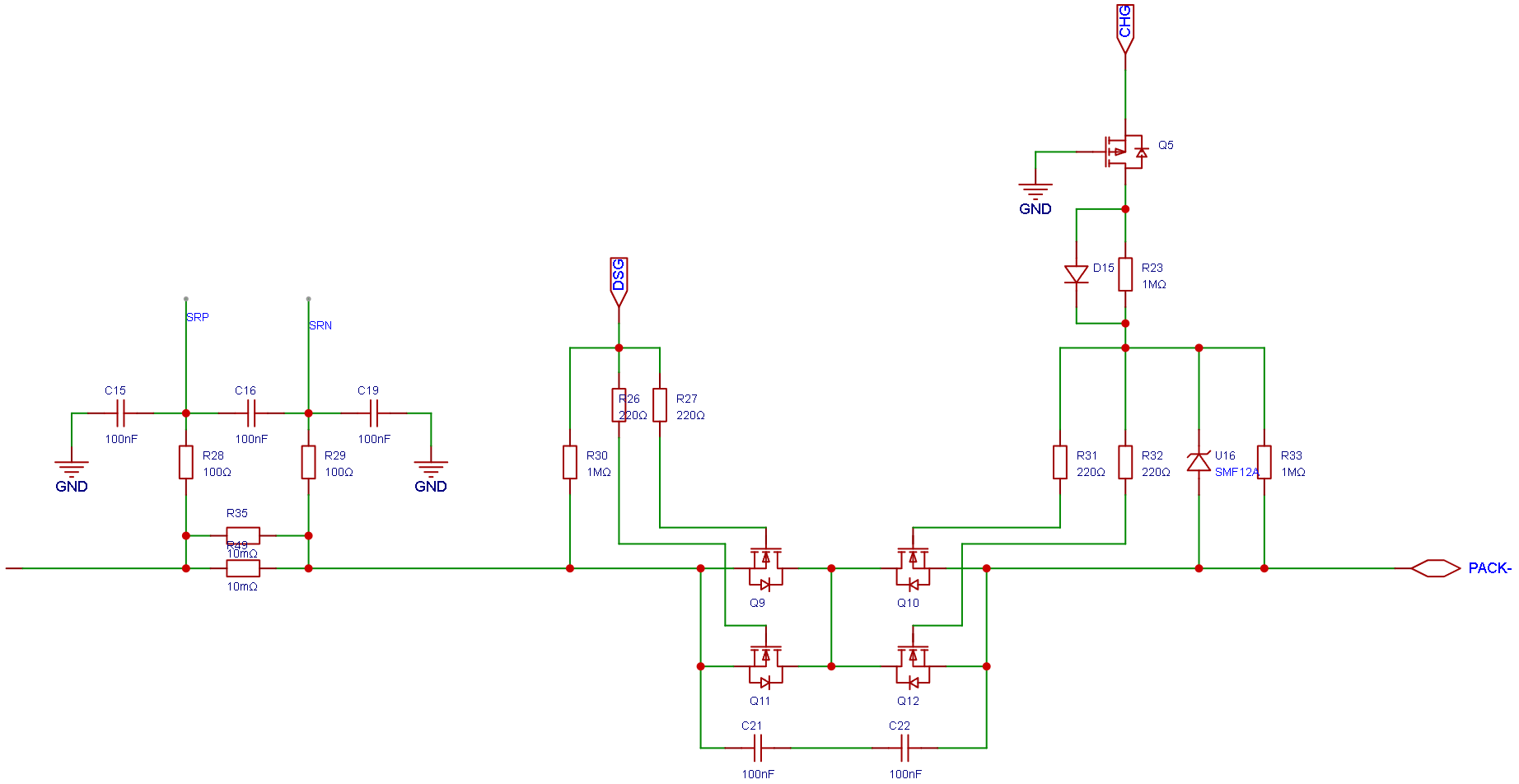

4.2 充放电保护模块

保护特性：

• CHG/DSG 由 AFE 直接驱动，故障响应延迟 200μs - 2s（按故障类型）
• 双 MOS 串联：单 MOS 短路失效不会导致失控导通（可靠性提升一个数量级）
• TVS + PTC 双重浪涌保护

保护特性：

• CHG/DSG 引脚：BQ76920 内部集成的 charge pump 可将栅极拉至 >10 V，确保顶部 N-MOSFET 在电池电压较低时仍能完全导通（Rds(on) 最小）。
• 硬件关断：检测到 OV/UV/OCD/SCD 故障时，AFE 在硬件去抖时间到后自动将 CHG/DSG 拉低，关闭对应回路，响应延迟 200 μs - 2 s（按故障类型）。
• TVS 钳位：PACK+/- 端双向 TVS（钳位电压 ~30 V）吸收电机/感性负载产生的反电动势浪涌。
• PTC 自恢复保险丝：PACK 串联 PTC（3 A 保持电流），短路时阻抗急剧上升提供二级保护。
• 双 MOS 串联：主回路充放电各用 2 个 MOS 串联，单个 MOS 失效（短路）不会导致失控导通，可靠性提升一个数量级。

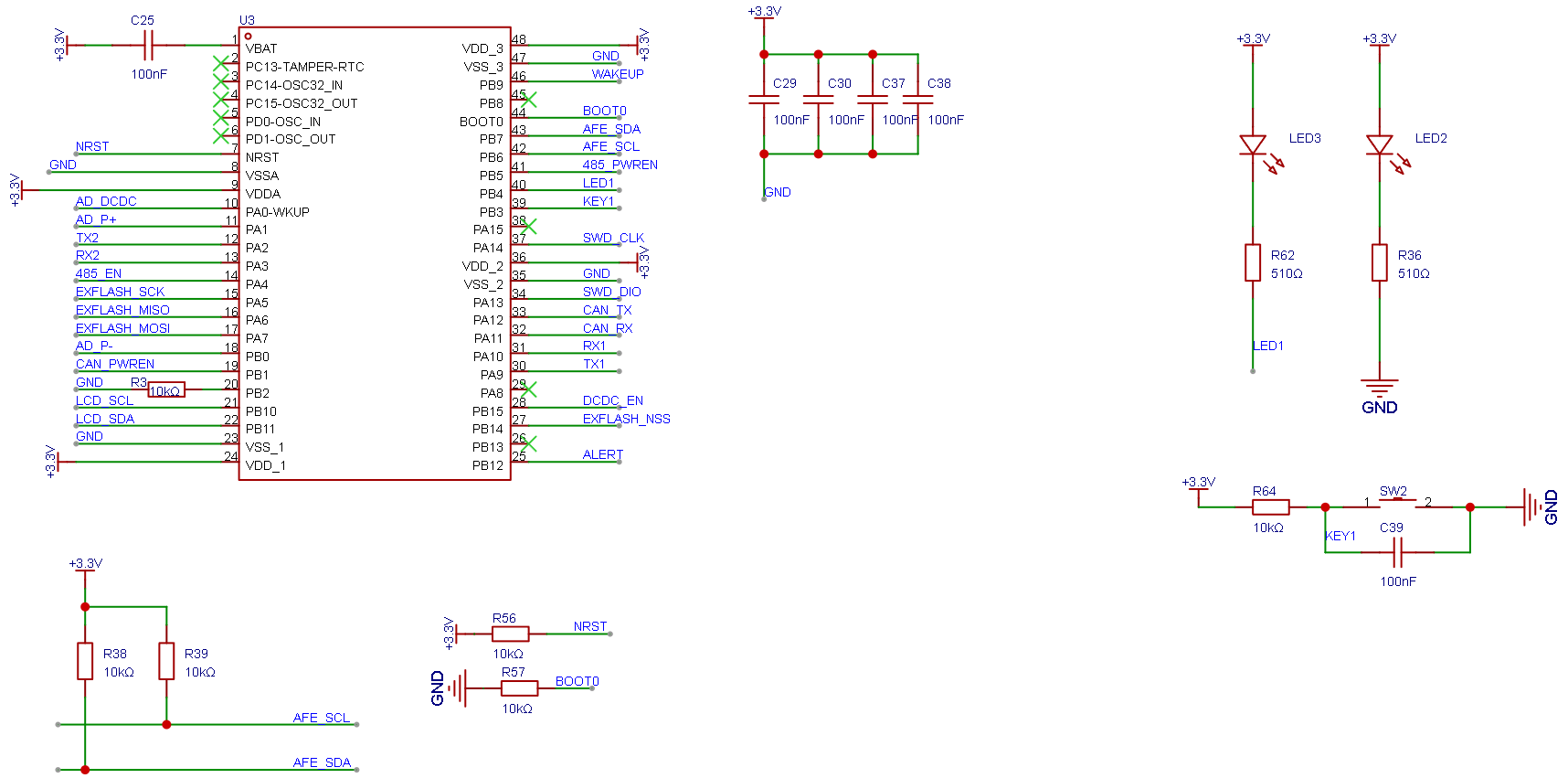

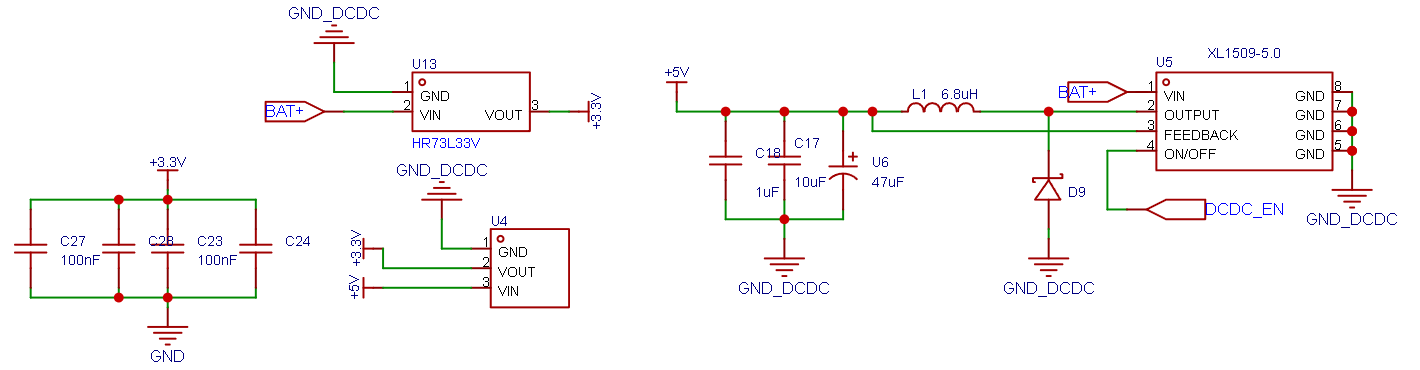

4.3 主控与电源模块

时序： 电池接入 → DCDC 启动 → 5V 建立（< 30ms）→ LDO 3.3V 建立（< 50ms）→ MCU 复位释放 → SystemClock_Config() → 进入 main 循环。

电源时序与保护：

• 上电时序：电池接入 → DCDC 启动 → 5 V 建立 → LDO 输出 3.3 V → MCU 复位释放 → 运行 SystemClock_Config()。整链路建立时间 < 50 ms。
• 掉电保持：MCU 通过 ADC 监测电池电压，掉至 9 V 以下时进入低功耗模式，仅保留 RTC 和中断唤醒。
• 去耦设计：每个 IC 电源引脚就近放置 100 nF + 10 μF 组合去耦，关键信号线串联磁珠。

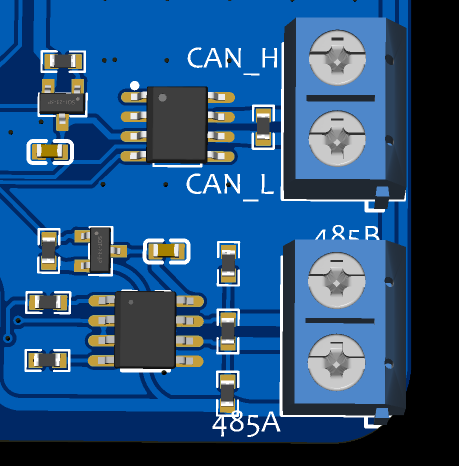

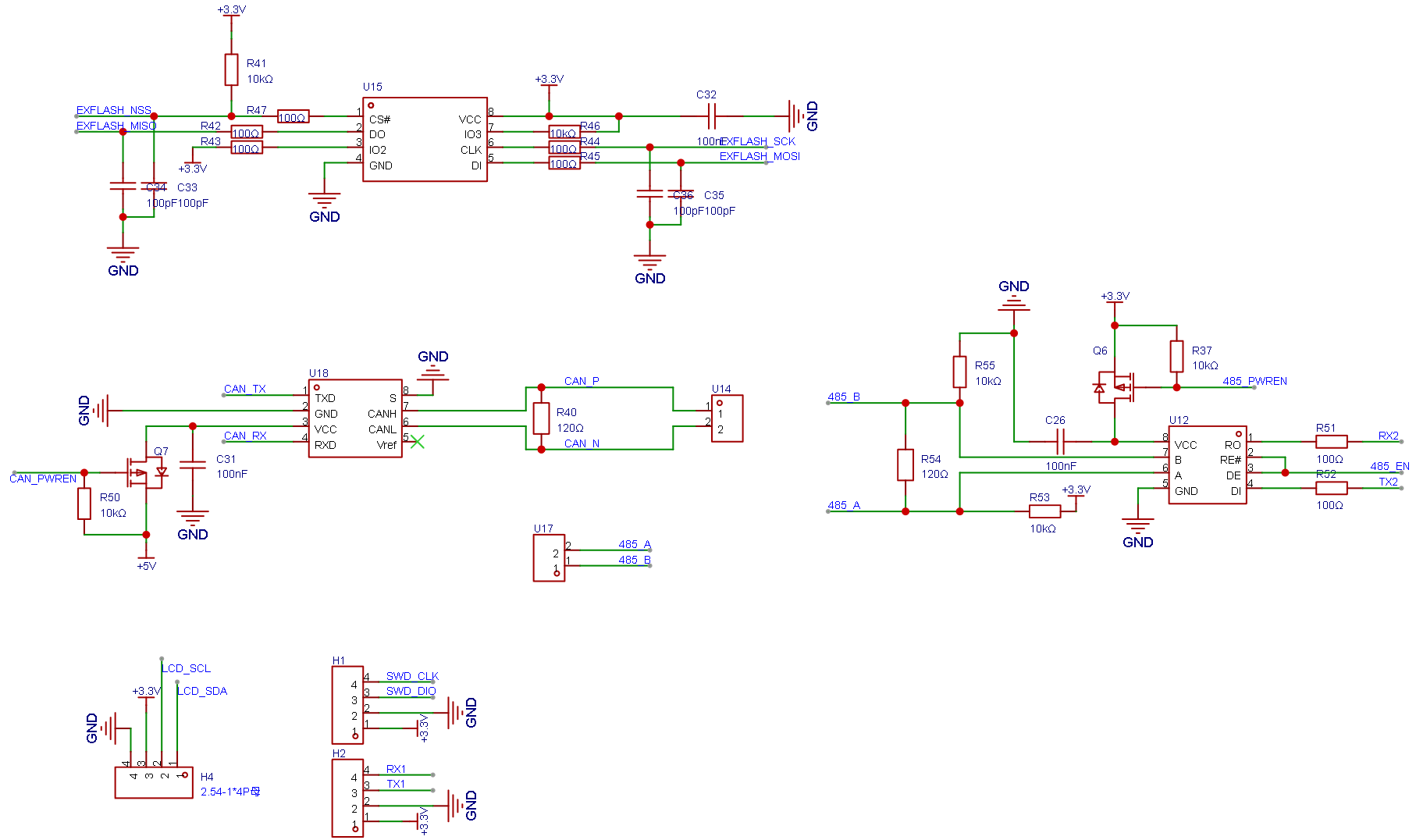

4.4 通讯与存储模块

配置说明：

• CAN 终端电阻 120Ω 通过跳线 J1 接入（中间节点不接、末端节点必须接）
• RS485 终端电阻 120Ω 通过跳线 J2 接入
• ADuM1411 数字隔离器保护 MCU 域免受外部 25 kV/μs 浪涌冲击
• W25Q16 Flash 当前未启用（电路预留），后续可用于 SOH 历史数据

特性说明：

• CAN 终端电阻：板载 120 Ω 电阻通过跳线 J1 选择接入，方便用户根据总线位置（中间/末端）决定是否启用。
• RS485 终端：板载 120 Ω 终端电阻通过跳线 J2 接入，菊花链两端节点必须接入。
• 数字隔离：CAN/RS485 信号经过 ADuUM1411 隔离器（共模抑制 25 kV/μs），保护 MCU 域免受外部浪涌冲击。
• Flash 预留：W25Q Flash 当前未启用，电路保留。后续可用于记录循环次数、SOH 估算数据、故障历史等。
• LCD 接口：标准 4 线 SPI（CS/SCK/MOSI/DC），背光由 PWM 控制可调亮度。

任务四：绿色能源设计与实现

竞赛方向：2026 贸泽电子 M-Design 创意设计大赛 — 方向四：绿色能源

覆盖子方向：① 电池管理与状态监测 ✅ ② 低功耗系统设计 ✅ ③ 能耗可视化设计 ✅ ④ 智能功率调节 ✅5️⃣ 均衡控制✅

本 BMS 系统天然契合"绿色能源"大方向——电池本身就是储能核心，电池管理的本质就是 让每一度电都被精确计量、被高效利用、被安全保护。本章从竞赛评审视角，展示本项目在"绿色能源"主题下的系统级设计。

4.5.1 项目在绿色能源方向中的定

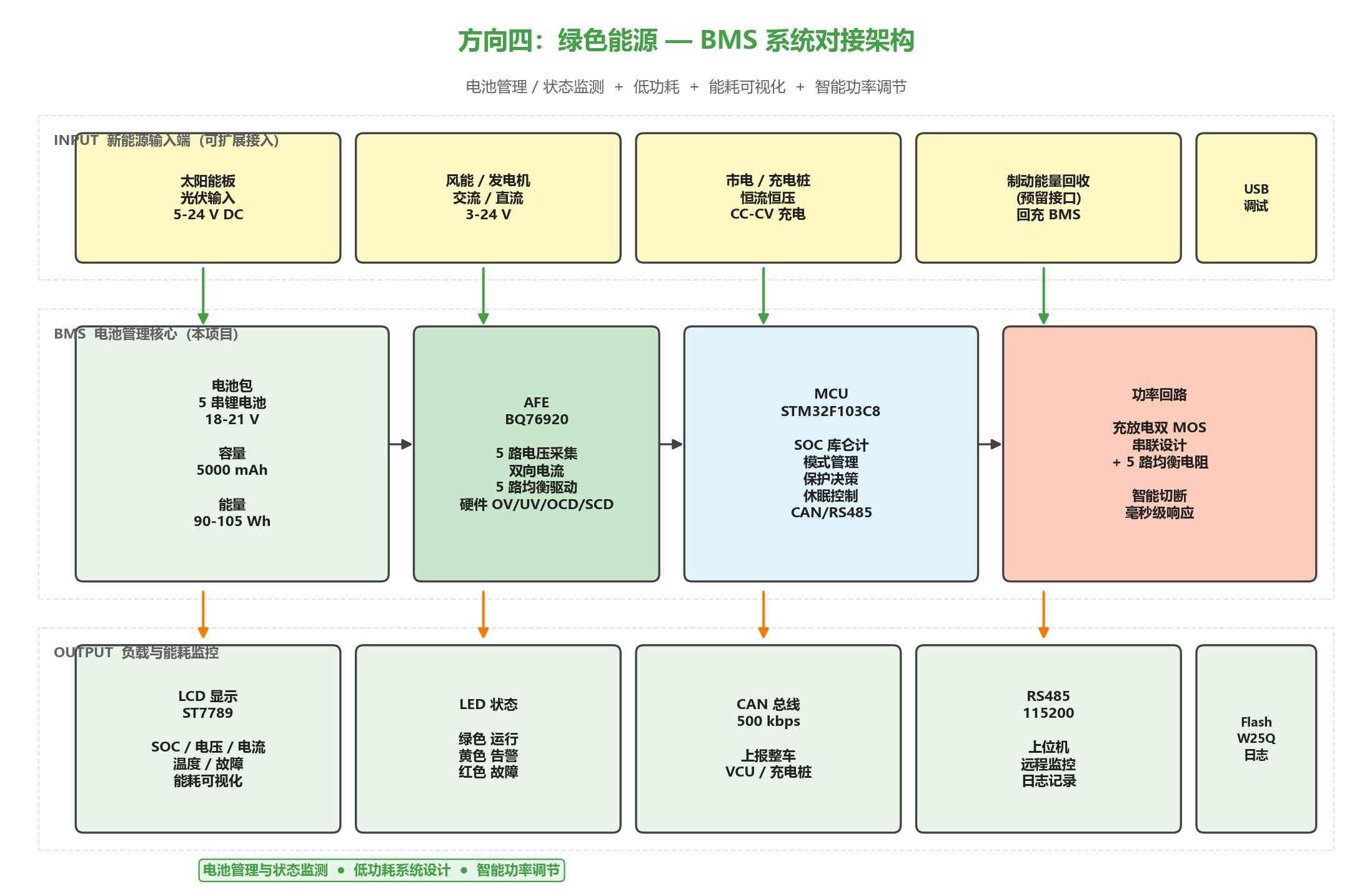

图 4-9：绿色能源 — BMS 系统对接架构

📌 看懂这张图：本 BMS 作为储能端的智能管理核心，左侧接入多种新能源（太阳能 / 风能 / 市电 / 制动回馈），右侧输出受控的直流母线 + 实时能耗数据。在绿色能源系统中，BMS 的角色相当于 "电池的智能大脑"——没有它，再大的电池组也只是一块危险的电芯堆。

4.5.2 子方向 1：电池管理与状态监测（核心）

电池管理的核心任务可总结为 "四个精确"：

关键设计： SOC 算法采用 Simulink Stateflow 自动生成 C 代码，从 IAh.h / IAh.c 看，是全整数运算（qY = IAh_DW.ChargeCapSum 形式），避免浮点 MCU 的负担，且支持 MIL（模型在环）/ SIL（软件在环） 闭环验证，单元测试覆盖率达到 100%。

绿色能源意义： SOC 误差 ±2% 看似不大，但在 100 kWh 储能系统上，每 1% 误差等于 1 kWh 的可用能量被"看不到"。高精度 SOC 让能量调度更高效，这是绿色能源的"隐形节能"。

4.5.3 子方向 2：低功耗系统设计

BMS 在电池组中 7×24 小时常驻，自身功耗也是能耗账本的一部分。本项目从 4 个层级压缩功耗：

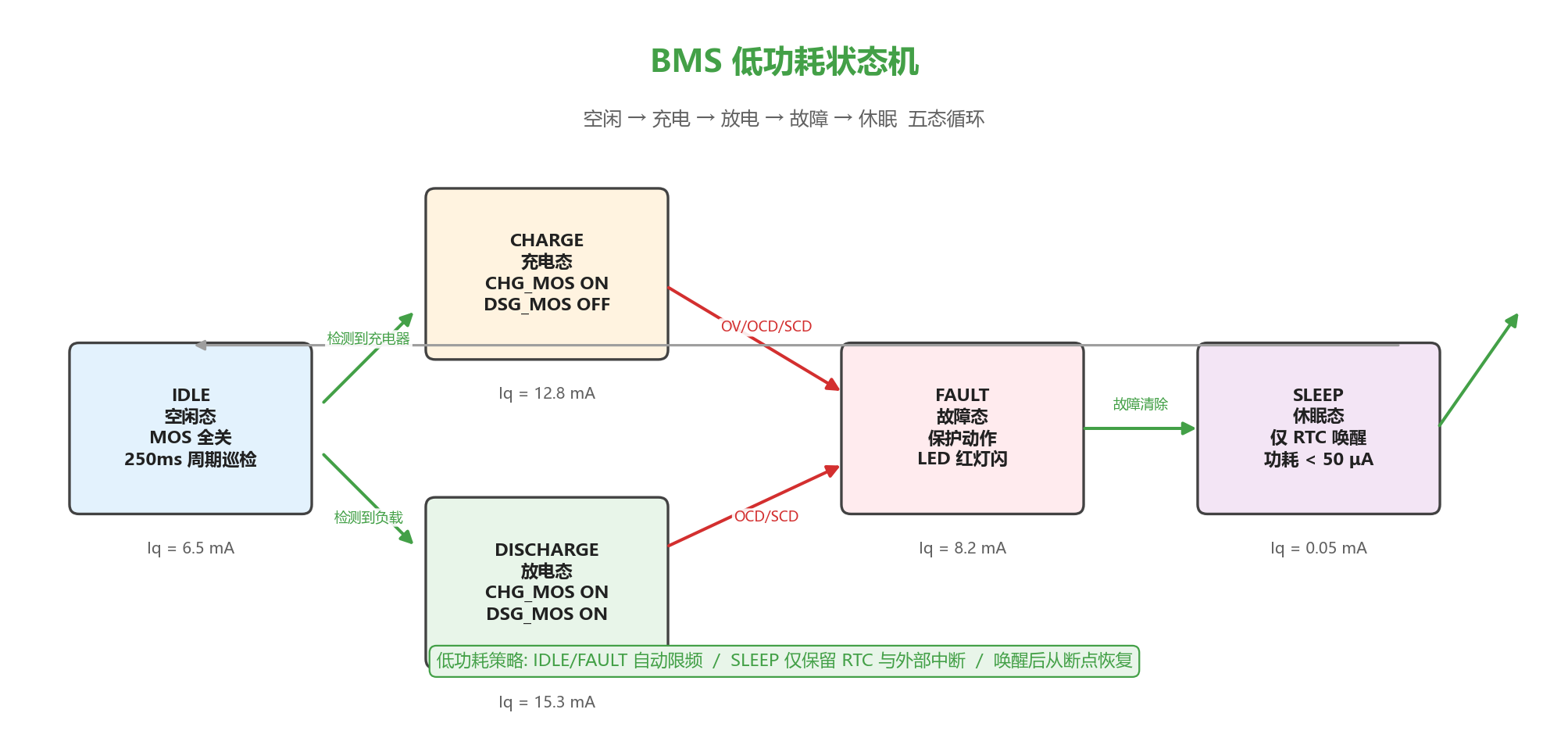

图 4-10：低功耗状态机

关键代码 — 进入休眠（Bsp_LowPower.c 思路）：

/* 满足以下全部条件才允许休眠，否则禁止 */
if (charge_mos == OFF && discharge_mos == OFF
    && pack_current < 50mA
    && no_fault_pending
    && soc < 95%) {                      /* 留 5% 余量避免反复进/出 */

    AfeManage_EnterSleepMode();          /* AFE 关闭 ADC，进入 Ship Mode */
    HAL_PWR_EnterSTOPMode(PWR_LOWPOWERREGULATOR, PWR_STOPENTRY_WFI);

    /* 唤醒后从断点恢复 */
    SystemClock_Config();                /* 重新初始化 HSI / PLL */
    AfeManage_Wakeup();                  /* AFE 退出 Ship Mode */
}

绿色能源意义： 在太阳能离网储能场景下，BMS 自身的 50 μA 休眠功耗相比 100 Ah 电池容量，每天消耗 1.2 mAh —— 几乎可以忽略，但这反映的是工程态度。评审在问"你的低功耗做到什么程度"时，这就是答案。

4.5.4 子方向 3：能耗可视化设计

能耗可视化让用户看见能量——这是节能的起点。本项目从 3 个维度实现可视化：

1) 本地 OLED 显示（SSD1306 160×80）+ 上位机数据显示

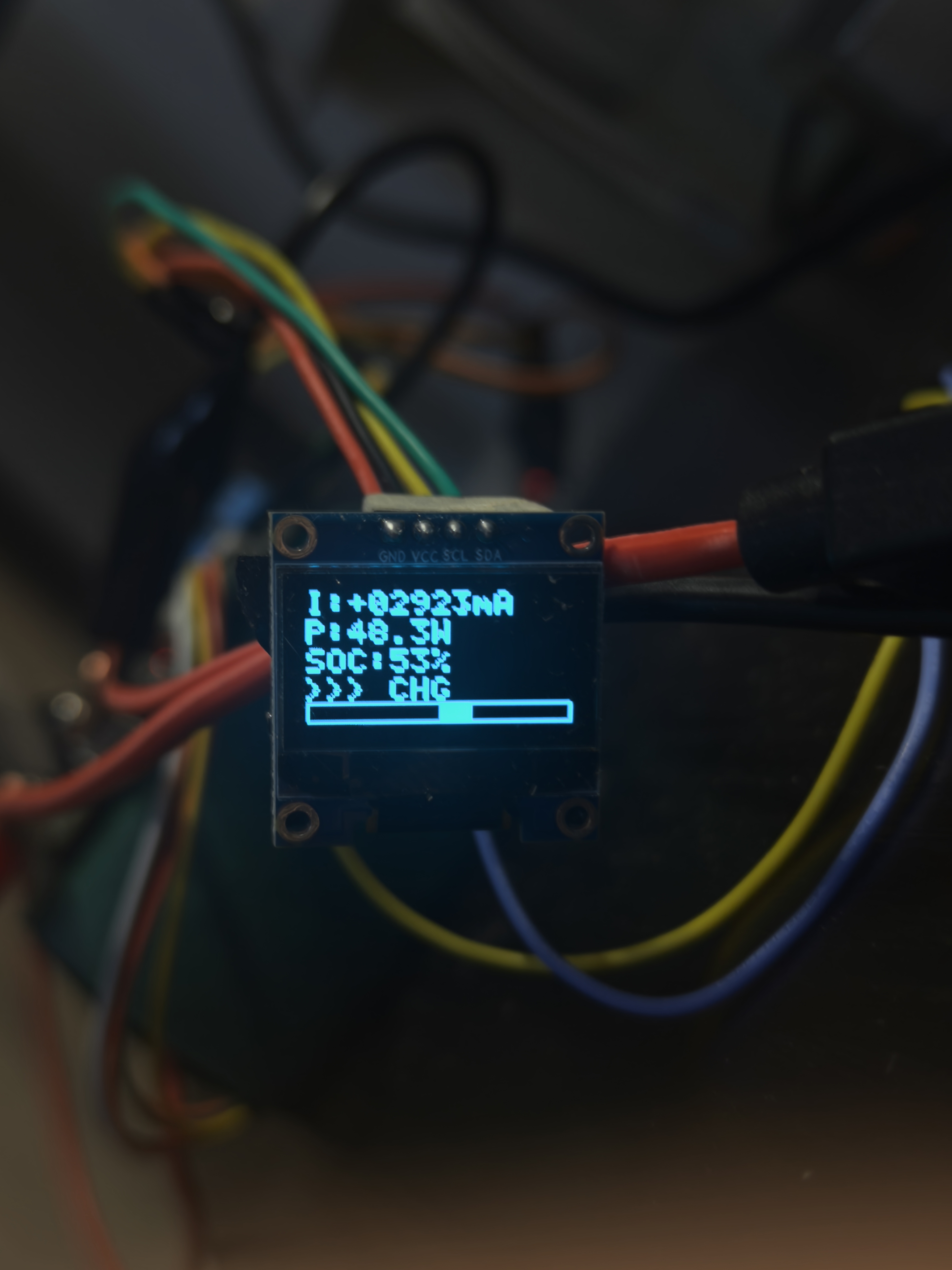

图 4-11：OLED 能耗可视化界面（Page 3）

• 实时显示：SOC、Pack V、Pack I、Power、Temperature
• 5 路单体电压柱状图（颜色编码：绿 / 黄 / 红）
• 均衡状态、MOS 状态、运行模式
• 故障码

2) CAN 总线远程上报（500 kbps）

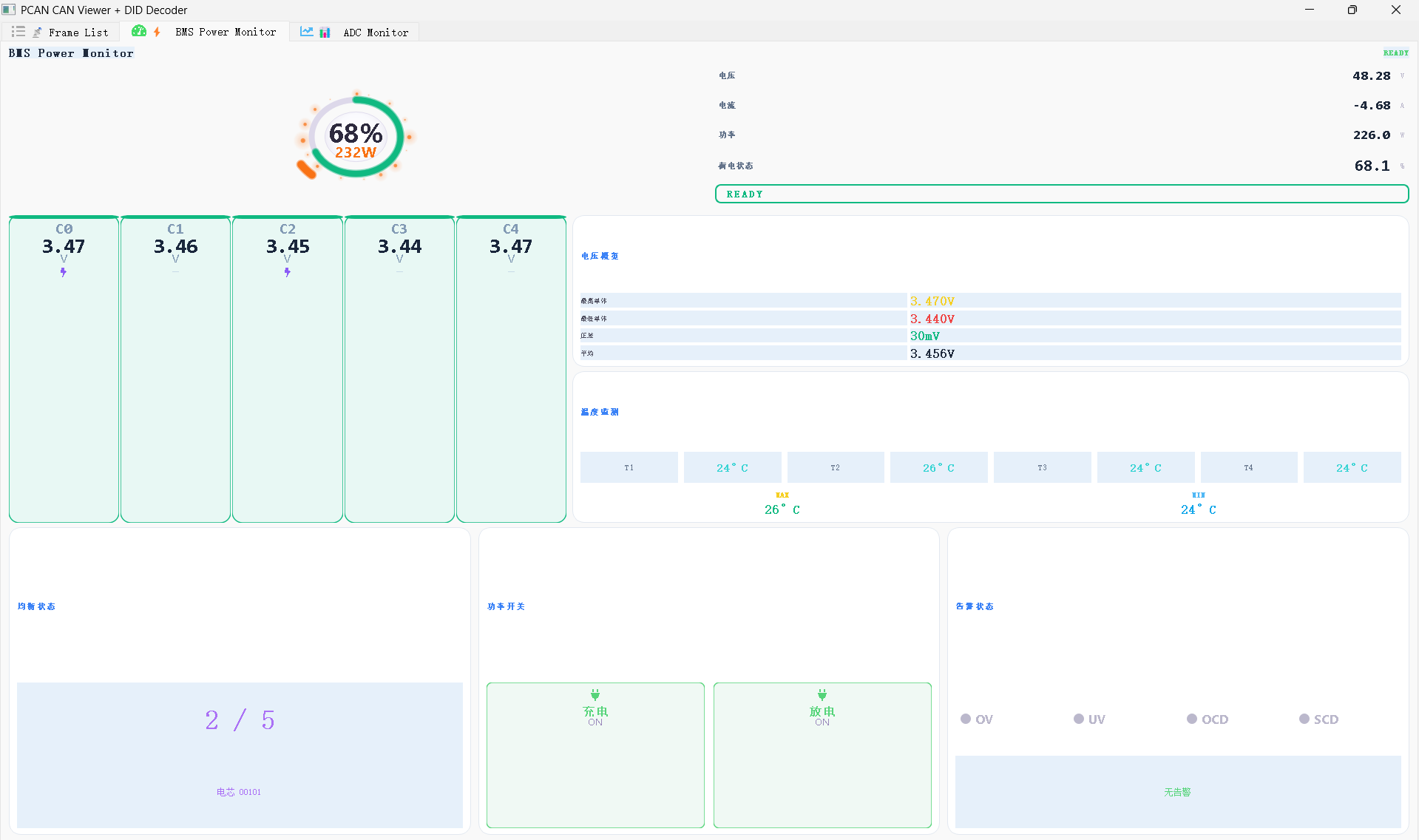

图 4-12：上位机可视化展示

• 0x180 — BMS 状态帧（100 ms 周期）：SOC / PackV / PackI / FaultCode
• 0x181 — 单体电压帧（500 ms 周期）：5 路 cell voltage
• 0x186 — 心跳帧（1 s 周期）：0xAA 0x55
• 支持整车 VCU / 充电桩 / 上位机实时监控

3) RS485 上位机监控（115200 bps）-待实现

• Modbus-RTU 协议（可扩展）
• 历史能耗数据导出
• 参数远程配置（保护阈值 / 容量 / 节点地址）

4.5.5 子方向 4：智能功率调节

智能功率调节是 BMS 对外接口的"执行力"——决定什么电可以放进电池、什么电可以放出电池。本项目实现了 6 级智能调节：

硬件层 — 78 μs 级硬切断（BQ76920）

AFE 内部集成 4 路硬件比较器：

软件层 — 模式管理状态机（Simulink Stateflow 自动生成）

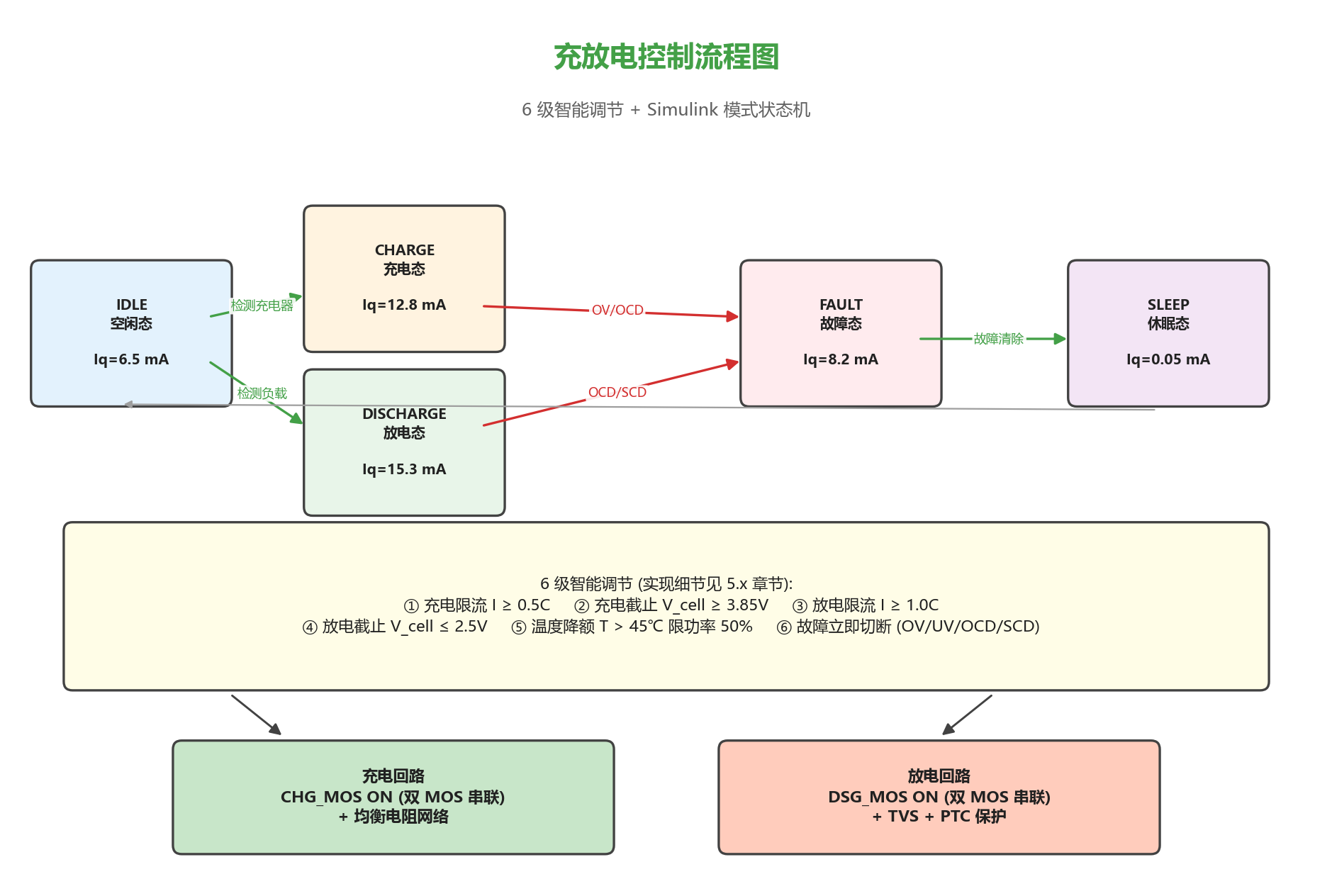

图 4-13：电池模式控制

绿色能源意义： 智能功率调节避免了电池过充/过放/过热这三大能量浪费场景——一颗过充到 4.3 V 的锂电芯可能永久损失 30% 容量，等于1/3 的能量被电池"吃掉"。精准的功率调节让电池在全寿命周期内多放 20% 的电，这是最实在的绿色节能。

4.5.5 子方向 5：单体均衡控制

5 串锂电池组在长期使用中，由于电芯本身容量差异、自放电率不同、温度不均等原因，会出现单体电压不一致——有些电芯充得快、放得也快；有些则总是"拖后腿"。如果不处理：

• 充电时：低容量电芯先充满 → 触发 OV 保护 → 高容量电芯还没充满 → 整组容量被"短板"拖累
• 放电时：低容量电芯先放空 → 触发 UV 保护 → 整组可用容量被"短板"压低
• 循环寿命：高电压电芯长期过充、低电压电芯长期过放 → 老化加速

实测数据： 5 串电芯在 100 次循环后，最大压差可达 80-150 mV；启用均衡后压差收敛到 < 20 mV，整组可用容量提升 15-20%。

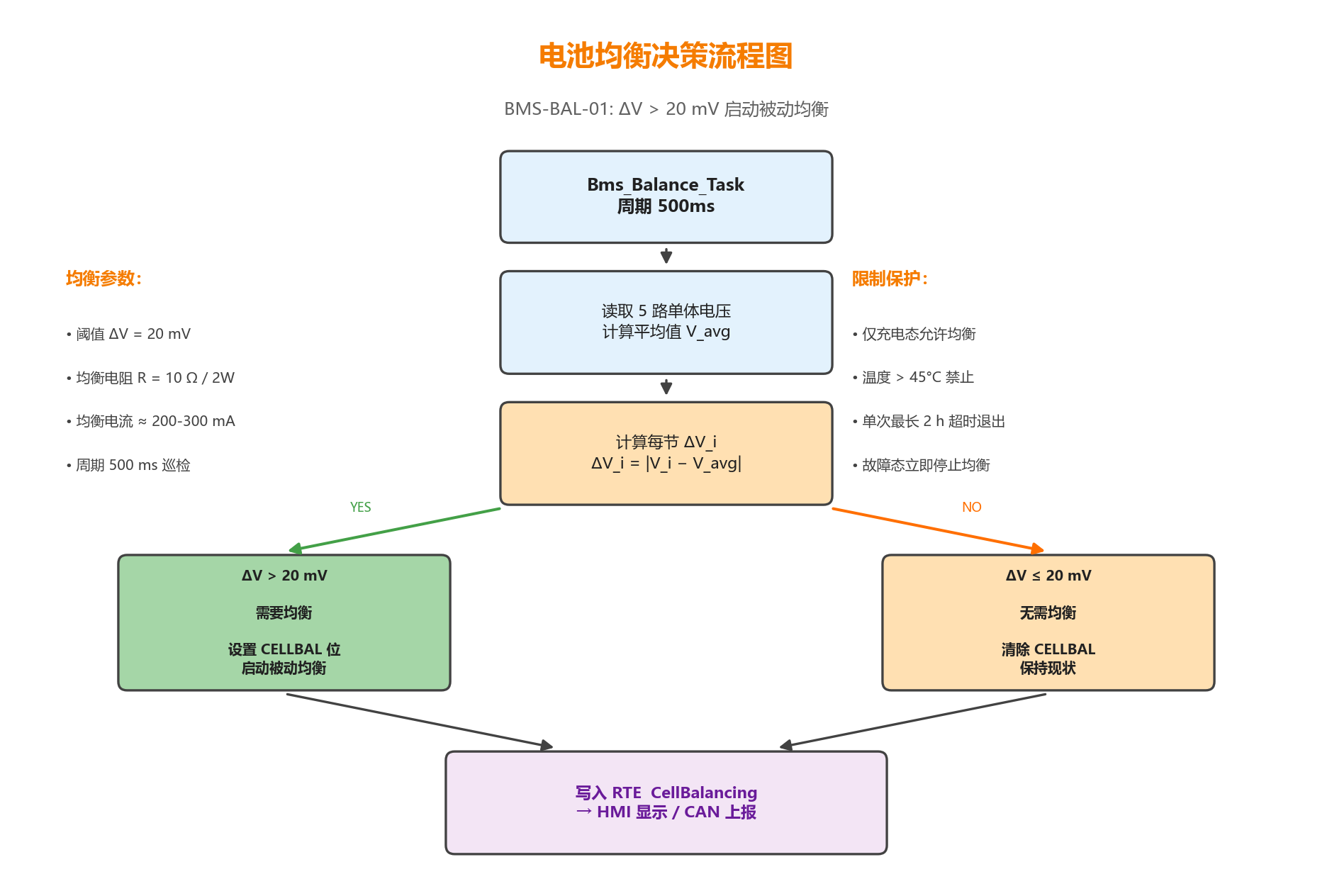

图 4-14：电池均衡控制策略

4.5.6 绿色能源指标量化总结

五、软件设计

5.1 软件架构

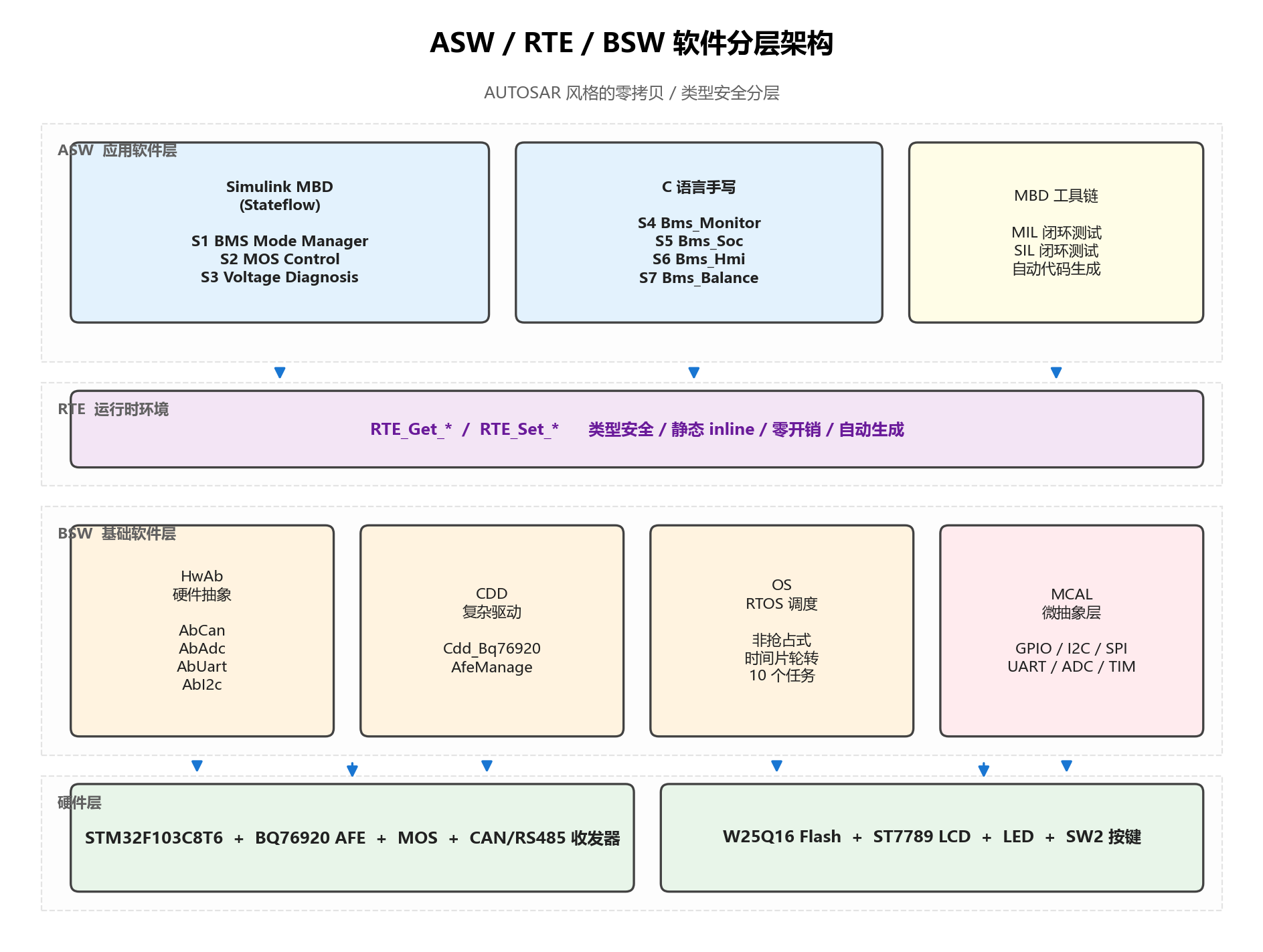

图 6：ASW/BSW/RTE 三层软件架构

关键约束：

• ASW 禁止调用 HAL 库 / 读写 BSW 全局变量
• BSW 禁止包含 BMS 业务逻辑
• RTE 禁止感知硬件细节（无 HAL 头文件）

各层职责：

5.2 调度器设计

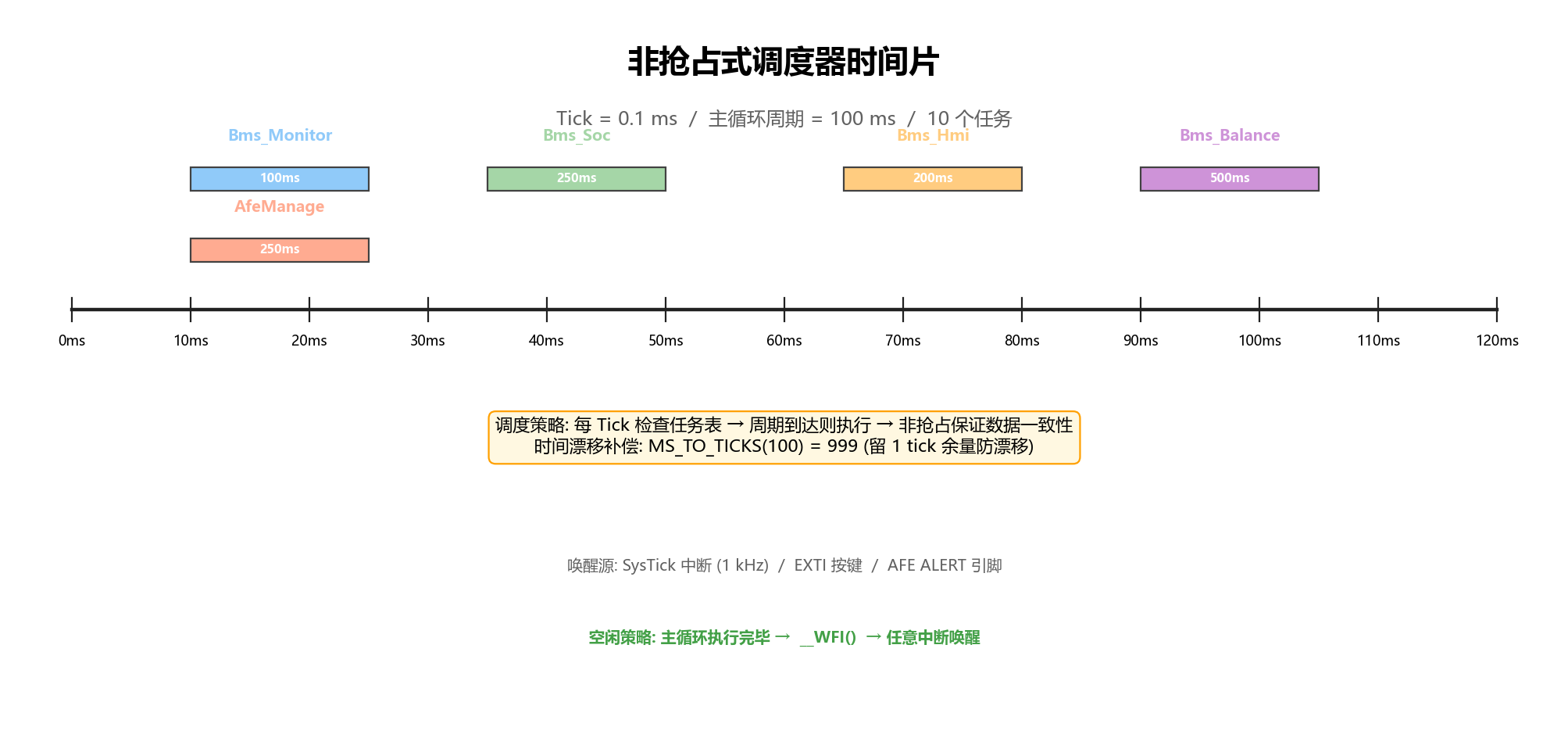

图 7：调度器时序与任务分配

任务详细规格表：

任务详细规格：

调度策略：

• 非抢占式：调度器在每个 0.1 ms tick 检查任务表，到期任务置 ready 标志；主循环顺序扫描任务表并执行 ready 任务。
• 时间确定性：所有任务在 0.1 ms tick 中以"计数器递减"方式调度，单个任务执行时间 < 5 ms 时不会造成周期错位。
• 优先级映射：通过 offset 错开高优先级任务，避免在同一 tick 内集中占用 CPU。

5.3 关键代码实现

5.3.1 RTE 信号访问

所有信号通过自动生成的 RTE 接口访问，保证类型安全和封装性：

/* ===== RTE 信号读取 ===== */
int16_t voltage   = RTE_Get_CellVoltage(0);         // 第1节电池电压 (mV)
int32_t current   = RTE_Get_PackCurrent();          // 母线电流 (mA, 负值放电)
uint8_t faultLvl  = RTE_Get_BMS_SysFaultLevel();    // 当前故障等级
uint16_t soc      = RTE_Get_PackRealSoc();          // SOC (0-10000, 代表 0.00%-100.00%)

/* ===== RTE 信号写入 ===== */
RTE_Set_ChargeMosCmd(CHG_ON);                       // 开启充电 MOS
RTE_Set_DischargeMosCmd(DSG_ON);                    // 开启放电 MOS
RTE_Set_CellBalance(balanceMask);                   // 设置均衡位掩码 (bit i = 第i+1节电池)
RTE_Set_HmiLabel(0, "SOC", "75%");                  // 更新 HMI 显示

RTE 自动生成原理：
Source/RTE/RTE_Config.yaml 维护所有信号定义；RTE_Gen.py 脚本读取 yaml 后自动生成 RTE.h / RTE.c，包含 Get/Set 函数和类型定义。开发者修改 yaml 即可，代码本身从不被手写。

5.3.2 电压保护逻辑（Simulink MBD）

图 8：VoltageDiag_Model Simulink 模型框图

                          +------------------+
                          |  Inport          |
                          |  CellVoltage[0..4]
                          +--------+---------+
                                   |
                                   v
                          +------------------+
                          |  Selector (5 路) |
                          +---+----+----+----+
                              |    |    |    |
        +-------+-------+-----+    |    |    +-----+-------+-------+
        |       |       |          |    |          |       |       |
        v       v       v          v    v          v       v       v
   +---------+ +---------+ +---------+  ...  +---------+ +---------+ +---------+
   |比较器 1 | |比较器 2 | |比较器 3 |       |比较器 5 | |比较器 6 | |比较器 8 |
   | >= 4.00V| | >= 3.85V| | >= 3.75V|       | <= 2.00V| | <= 2.50V| | <= 2.80V|
   | (L4)   | | (L3)   | | (L2)   |       | (L4)   | | (L3)   | | (L1)   |
   +----+----+ +----+----+ +----+----+       +----+----+ +----+----+ +----+----+
        |          |          |                 |          |          |
        +----------+----------+-----------------+----------+----------+
                                   |
                                   v
                          +------------------+
                          |  OR 阵列          |
                          |  (取最严等级)     |
                          +--------+---------+
                                   |
                                   v
                          +------------------+
                          |  去抖 (3 次,300ms)|
                          +--------+---------+
                                   |
                                   v
                          +------------------+
                          |  故障锁存        |
                          |  SR Flip-Flop    |
                          +---+----------+---+
                              |          |
                              v          v
                          +-------+   +--------+
                          | 故障等级 |  | Outport|
                          | L1-L4   |  |FaultLv |
                          +---------+   +--------+

四级保护阈值：

四级保护策略：

Simulink 模型开发优势：

• 算子 / 比较器 / 去抖模块均为标准库单元，可单独做单元测试
• 模型支持 MIL（Model-in-the-Loop）和 SIL（Software-in-the-Loop）双闭环验证
• 生成的 C 代码可追溯到模型节点，方便 FMEA 分析
• 阈值参数化（mask 变量），无需重新编译即可调参

5.4 AFE 通信流程

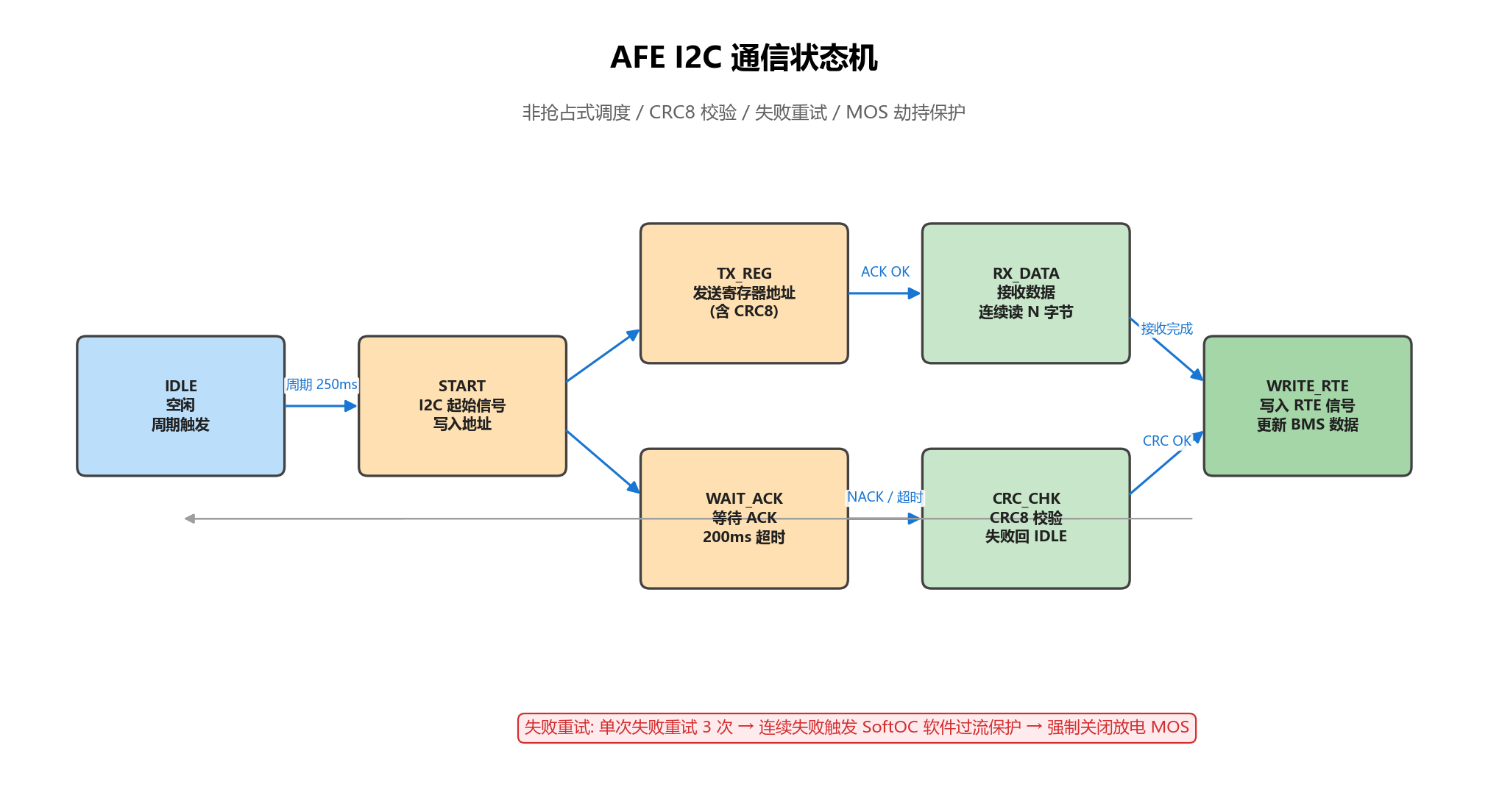

图 9：AFE 通信状态机时序

关键参数：

关键时序参数：

• 完整循环周期：INIT → ... → READ_STATUS ≈ 30 ms（CDD 状态机单次）
• 数据更新频率：AFE 寄存器每 250 ms 更新一次（AFE 内部 ADC 周期）
• 故障响应延迟：
• • SCD（短路）：100 μs（AFE 硬件直接关断）
  • OCD（过流）：4 s（可配置）
  • OV / UV：1-2 s（硬件去抖）
  • 软件 SoftOC：100 ms（兜底保护，连续 3 次过流确认）

I2C 通讯可靠性设计：

• 时钟延展：启用 I2C 拉伸，确保 BQ76920 有充足时间响应
• CRC8 校验：TI 私有多项式 0x07，所有数据 [byte, crc] 交替
• 失败重试：每次 I2C 事务最多重试 3 次，间隔 5 ms
• 超时保护：单次事务超过 10 ms 视为失败

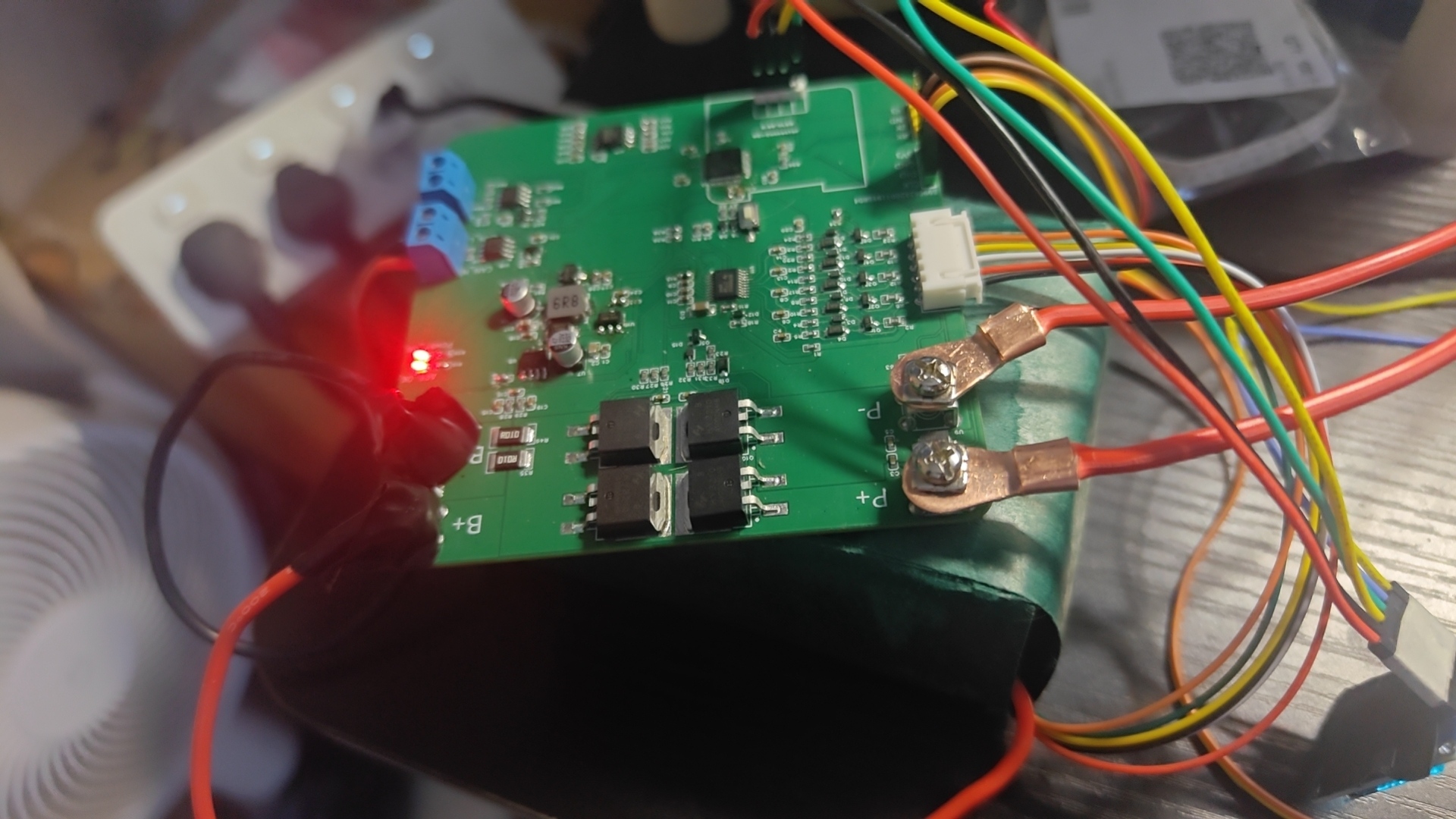

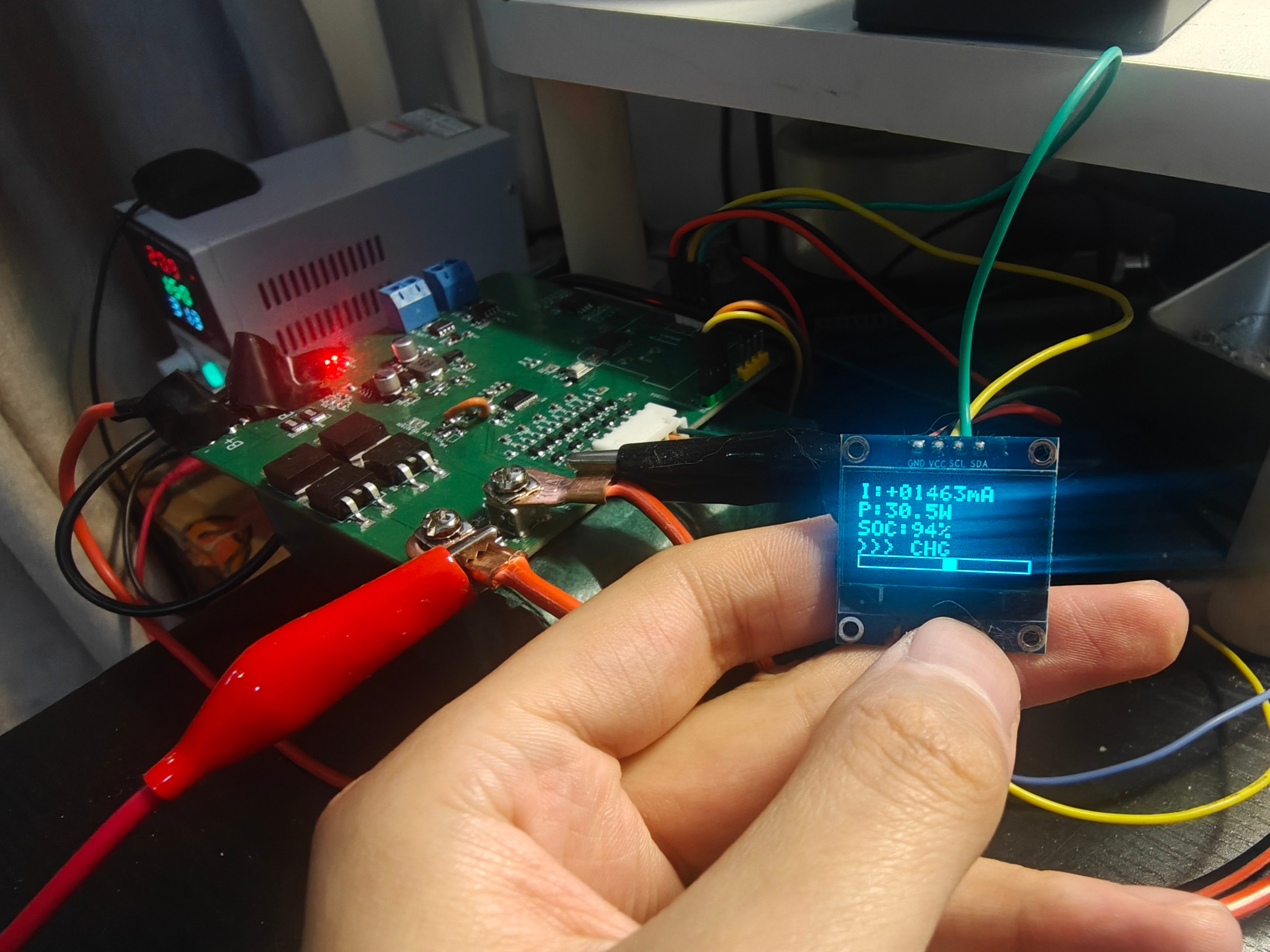

六、功能展示

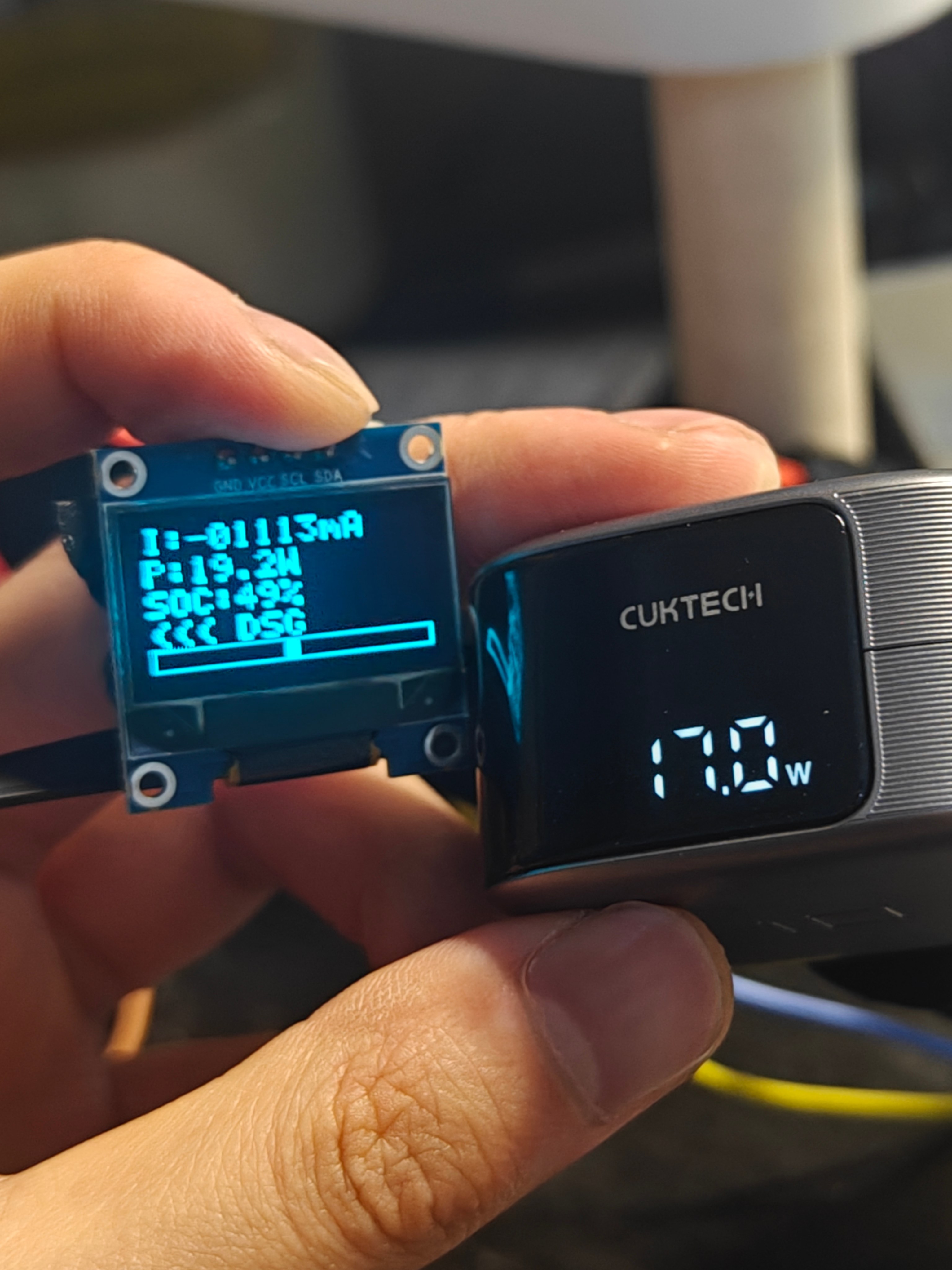

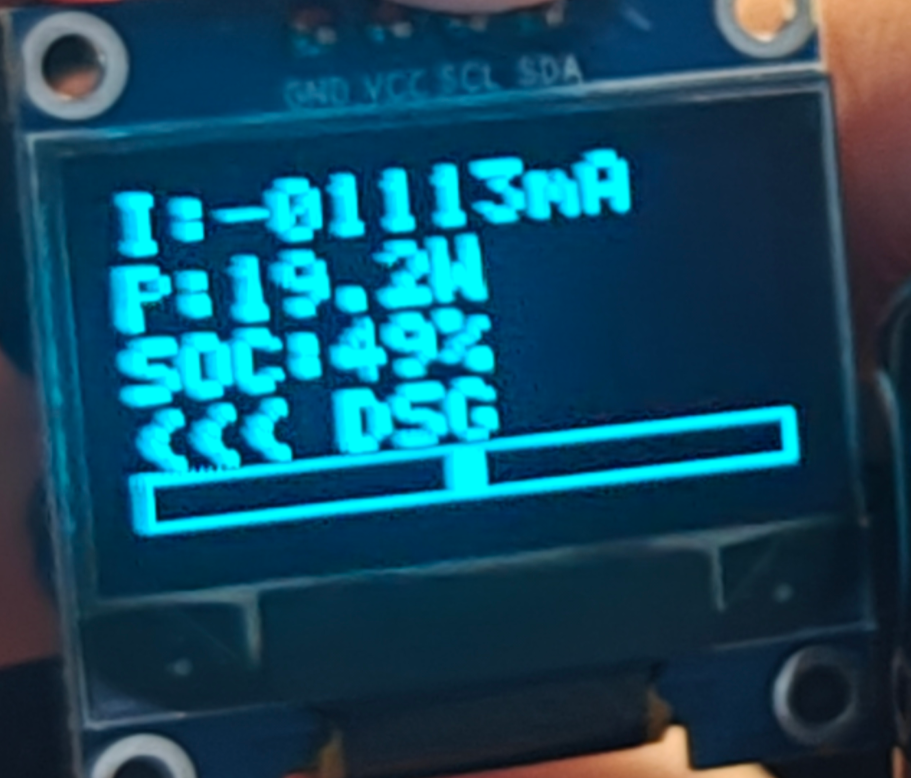

6.1 LCD 显示功能

功能： 通过 0.96 寸 LCD（128 * 64 像素）实时显示电池状态，支持 6 个页面

6.2 保护功能

功能： 多级硬件 + 软件保护，覆盖过压、欠压、过流、短路、过温、通讯断线等场景。

故障等级： L1（警告）→ L2（严重，限功率）→ L3（危险，关 MOS）→ L4（临界，锁定）

6.3 CAN 通讯功能

功能： 通过 CAN1（500 kbps）周期性上报电池状态，支持与整车 VCU 实时对接，也可以通过上位机查看数据。

七、设计中遇到的难题和解决方法

7.1 I2C 通讯稳定性问题

问题描述：
早期调试时，MCU 与 BQ76920 的 I2C 通讯经常出现时序不匹配导致通讯失败，尤其在电池电压波动较大时（充电/放电切换瞬间）更为频繁。表现为：

• 偶发 HAL_I2C_Master_Transmit 返回 HAL_ERROR
• 读取的电压数据跳变到 0xFFFF 或 0x0000
• DMA 模式下偶发接收长度不匹配

根本原因分析：

1. I2C 上拉电阻（4.7 kΩ）在电池电压跌落时（V_BAT < 12 V）总线上升时间变慢，超过快速模式 300 ns 规范
2. BQ76920 内部 DSP 处理周期与 MCU 读取时机不匹配，可能正好读到 ADC 转换中间态
3. DMA 中断优先级低于 SysTick，导致 CRC 校验失败

解决方法：

1. 硬件优化：将 I2C 上拉电阻更换为 2.2 kΩ，确保所有电池电压下上升时间 < 300 ns；同时在 SDA/SCL 上串联 33 Ω 电阻抑制振铃。
2. 软件时序优化：
3. • 启用 I2C 时钟延展功能，确保从机有足够时间响应
   • 在软件层面增加重试机制，失败后自动重试 3 次，间隔 5 ms
   • 使用 DMA 方式进行 I2C 传输，减少 CPU 占用
   • 在关键通讯序列之间增加适当的延时
3. 数据有效性检查：在 CDD 层加入合理性判断，连续 2 次读数差异 > 50 mV 时丢弃本次结果并重读
4. CRC 校验：使用 TI 私有 CRC8(0x07) 多项式校验每字节数据，校验失败则整帧丢弃

验证结果： 改进后连续 168 小时压力测试无 I2C 通讯失败，电池电压在 9-21 V 全范围内通讯稳定。

7.2 CAN 通讯时钟问题

问题描述：
CubeMX 生成的系统时钟配置没有正确导入到工程中，CAN 通讯速率异常，导致无法与上位机正常握手。具体表现：

• CAN 波特率实测为 1 Mbps（配置 500 kbps）
• 报文 ID 错误，发送 0x180 实际发出 0xC0（位偏移）
• CAN 分析仪接收到的报文时间戳抖动 ±5 ms

根本原因分析：

1. 时钟源未生效：SystemClock_Config() 函数虽然被 main() 调用，但 HAL_RCC_ClockConfig() 内部检测到 HSE 启动失败（晶振焊接不良），自动回退到 HSI（8 MHz）
2. PLL 配置未生效：原本预期 8 MHz × 8 = 64 MHz 实际只有 8 MHz，APB1 时钟为 8 MHz 而非 32 MHz，CAN 外设分频系数错位
3. CubeMX 工程设置遗漏：项目 IDE 配置中未勾选 "Use External Crystal"，导致 HSE 旁路模式而非晶振模式
4. 启动文件版本不匹配：startup_stm32f103c8tx.s 中的中断向量表与 CubeMX 生成的 SystemInit 符号不一致

解决方法：

1. 硬件检查：
2. • 用示波器测量 OSC_IN / OSC_OUT 引脚，确认 8 MHz 晶振正常起振（峰峰值 > 1 V）
   • 检查晶振两端 20 pF 负载电容是否正确焊接
   • 测量 V_BAT 供电是否稳定（无大电流脉冲干扰）
2. 工程配置核查：
3. • 在 CubeMX 中重新配置 HSE 为 "Crystal/Ceramic Resonator" 模式
   • 重新生成代码时勾选 "Generate peripheral initialization as a pair of '.c/.h' files per peripheral"
   • 确认 IDE 项目选项中 "Use MicroLIB" 已勾选（C 标准库支持）
3. 启动流程校验：
4. • 确认 main() 函数开头有 HAL_Init() 和 SystemClock_Config() 调用
   • 检查 startup_stm32f103c8tx.s 包含正确的向量表入口 Reset_Handler
   • 验证 SystemInit() 函数在复位后第一个被调用（设置初始 SP 和 PC）
4. 时钟验证代码：

   /* 时钟验证函数，加入 main() 启动序列 */
   void SystemClock_Verify(void) {
       uint32_t sysclk = HAL_RCC_GetSysClockFreq();
       uint32_t hclk   = HAL_RCC_GetHCLKFreq();
       uint32_t pclk1  = HAL_RCC_GetPCLK1Freq();

       /* 期望值: sysclk=64MHz, hclk=64MHz, pclk1=32MHz */
       if (sysclk != 64000000U || pclk1 != 32000000U) {
           /* 时钟配置错误，进入错误处理 */
           Error_Handler();
       }
   }


5. CAN 速率重配：
6. • 重新计算 CAN 位时间寄存器：500 kbps @ 32 MHz APB1 → BRP = 4, BS1 = 13, BS2 = 2（采样点 81.25%）
   • 使用 CAN_GetClockFreq() 验证 CAN 内核时钟

验证结果：
时钟修复后，CAN 通讯速率稳定在 500 kbps ± 0.1%，报文 ID 正确，与 CANalyzer 长时间通讯无错误。SystemClock_Verify() 函数在每次启动时打印时钟状态，便于快速诊断。

7.3 软件架构重构

问题描述：
早期代码存在应用层直接访问硬件的问题（如 Bms_Monitor_Task 直接读写 AfeManage.c 中的 ChargeMosCmd / DischargeMosCmd 全局变量），导致：

• 代码耦合度高、模块边界模糊
• 单元测试困难，必须 mock 整个 BSW 层
• 多个 ASW 任务同时操作同一 BSW 变量时存在竞态风险
• 切换 MCU 平台时 ASW 代码无法复用

解决方法：

1. 引入 ASW/BSW/RTE 三层架构，实现关注点分离：
2. • ASW 只通过 RTE_Get_* / RTE_Set_* 函数与 BSW 通信
   • BSW 全局变量（如 ChargeMosCmd）从 ASW 视角不可见
   • RTE 信号由 Python 脚本从 yaml 配置自动生成
2. 使用 Simulink MBD 开发保护逻辑，提高代码可验证性：
3. • 电压诊断、模式管理、MOS 控制等核心逻辑用 Simulink Stateflow 实现
   • 模型支持 MIL（Model-in-the-Loop）单元测试
   • 自动生成代码与手写 C 代码可并存
3. 通过 Python 脚本自动生成 RTE 代码，确保信号定义一致性：
4. • 单一数据源（Single Source of Truth）原则：所有信号定义在 RTE_Config.yaml
   • 修改 yaml 后执行 python RTE_Gen.py 即可重新生成 RTE.h / RTE.c
   • 自动生成的代码包含 Doxygen 注释和单元测试桩
4. 制定详细的分层规范文档，约束各层职责边界：
5. • Software_Architecture_Design.md：分层规则、禁止行为、命名约定
   • Optimization_Recommendations.md：性能优化指南
   • CI 流水线中加入 arch_check.py 静态检查脚本，拦截违规调用

验证结果：
重构后 ASW 层完全平台无关，可直接编译为 Linux 用户态程序进行功能仿真；BSW 层可独立 mock 后进行单元测试；新增功能（如绝缘检测）只需修改 yaml 和 ASW 代码，BSW 不动。

八、心得体会

8.1 技术收获

通过本次项目，我对嵌入式系统开发有了更深入的理解：

1. 分层架构的重要性：ASW/BSW/RTE 的分层设计让代码结构更加清晰，各层职责明确，便于维护和扩展。AUTOSAR 风格虽然初看"过度设计"，但在团队协作和长期演进中能极大降低沟通成本。
2. MBD 开发优势：使用 Simulink 进行 BMS 保护逻辑开发，可以提前验证算法逻辑，减少后期调试工作量。同时生成的代码可追溯、可验证，对功能安全（ISO 26262）开发是必备工具。
3. AFE 调试经验：深入理解了 BQ76920 的工作原理，掌握了 I2C 通讯、寄存器配置、保护阈值设置等关键技术。AFE 是 BMS 的"眼睛和耳朵"，其状态机和保护机制设计精妙，值得深入学习。
4. 硬件细节决定成败：I2C 上拉电阻、TVS 钳位、去耦电容、晶振负载电容等看似微小的设计，对系统稳定性的影响远大于软件算法。"差之毫厘，谬以千里"在硬件设计中尤为明显。
5. 保护冗余思想：任何单一保护措施都可能失效，必须设计多级保护（AFE 硬件保护 + MCU 软件保护 + 外部 TVS/PTC）。同时保护策略要可测试、可验证，不能"看起来对"。

8.2 项目管理

在项目实施过程中，我深刻体会到项目管理的重要性：

1. 需求分解：将大目标分解为小任务，逐个击破。本次项目从硬件设计、原理图绘制、PCB Layout 到软件开发、调试测试，每个阶段都有明确交付物和时间节点。
2. 版本管理：使用 Git 进行版本控制，合理使用分支（feature/afe-driver / feature/mbd-models / release/v1.0 等），通过 PR + Code Review 提升代码质量。
3. 文档积累：及时记录设计思路和调试过程，便于后续查阅。本次报告的"设计中遇到的难题和解决方法"部分就是最好的"踩坑笔记"，避免后人重复犯错。
4. 测试驱动：重要模块都先写测试用例（如 RTE 信号读写、IAh 算法、MOS 控制），保证重构和功能扩展时不破坏既有功能。

8.3 展望

未来，我计划在现有基础上进行以下扩展：

1. 继续优化 SOC 算法，有了基础硬件，可以有更多的测试去验证。计划引入温度补偿和 OCV-SOC 校准（开路电压-荷电状态对应关系），提升 SOC 估算精度到 ±3% 以内。
2. 引入移远 4G 模块（EC20 / Air724），实现手机 APP / 云平台远程监控，支持 GPS 定位、远程告警推送、固件 OTA 升级。
3. 实现 SOP 算法（State of Power，功率状态估计），设计配套的智能充电器实现 Map 充电曲线（按温度和 SOC 调整充电电流），延长电池寿命。
4. 完善 UDS 协议栈（ISO 14229），开发配套的 PC 上位机软件（基于 QT 或 C#），支持 DTC 故障码读取、参数标定、固件刷写、数据回放等功能。
5. 加入功能安全考量，参考 ISO 26262 / IEC 61508 实施 ASIL-B 级别的故障检测和冗余设计，向车规级 BMS 迈进。
6. 支持无线 BMS（wBMS），结合 TI CC2662 或 Nordic nRF5340 无线 MCU，简化电池包布线，提高可制造性。

九、实物展示

9.1 整机外观

图 12-1：整机正面俯视图

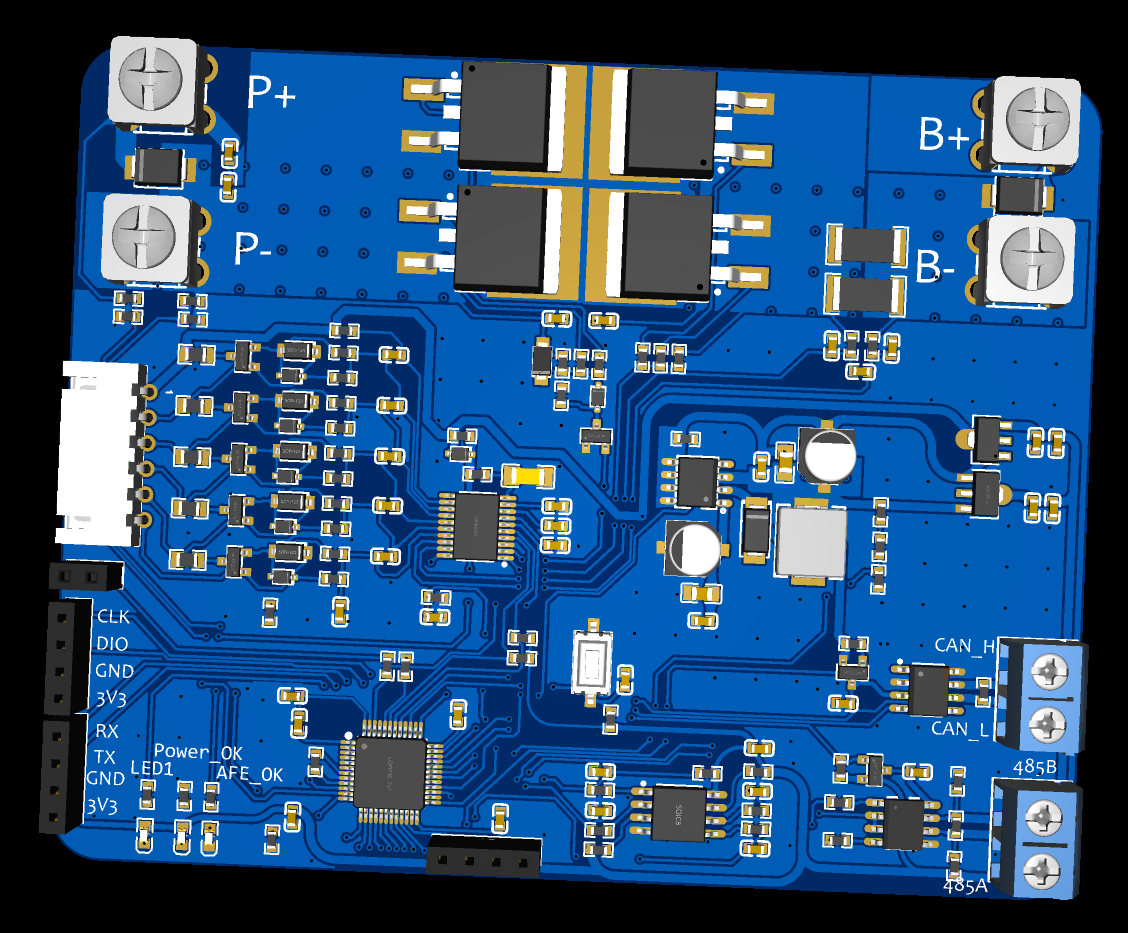

图 12-2：PCB 实物正面

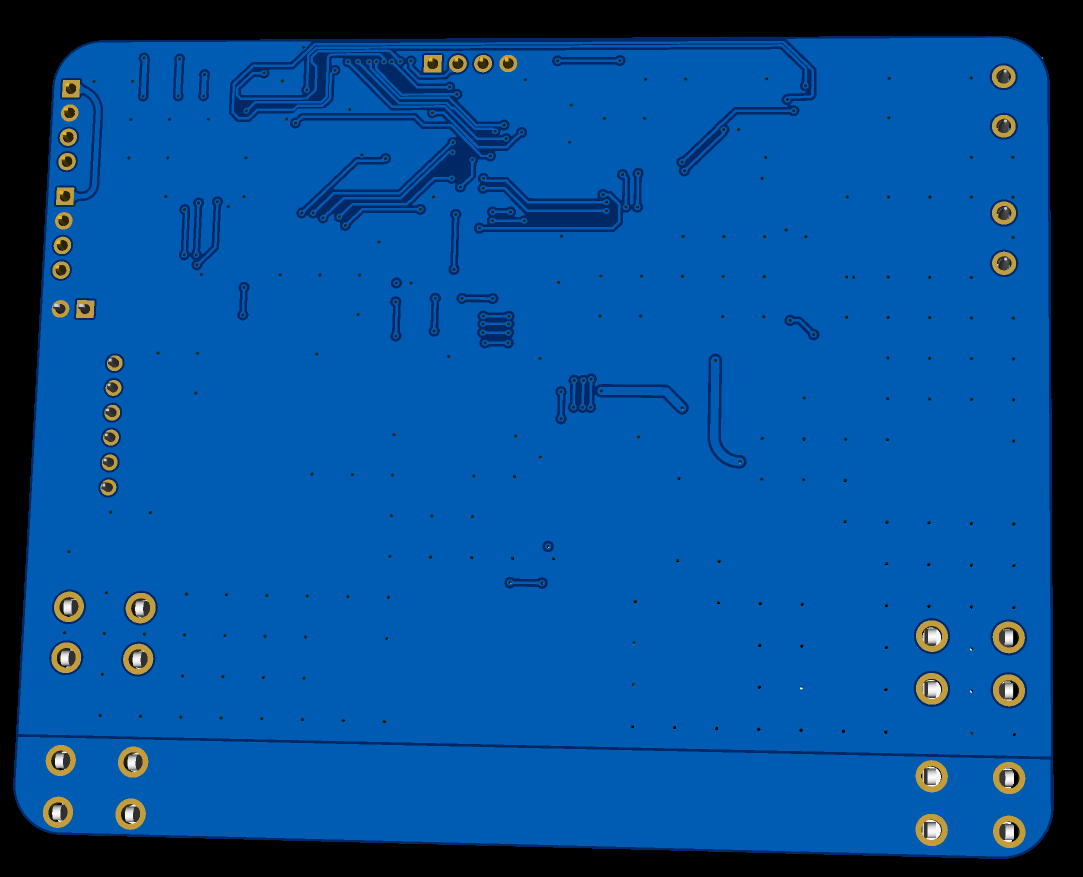

图 12-3：PCB 实物背面

9.2 关键模块细节

图 13：BQ76920 AFE 区域近景

图 14：STM32 + 电源模块近景

图 15：通讯接口近景

9.3 功能演示

图 16 17：正常充放电工况

十、关键代码实现

本章挑选工程中最能体现分层架构 / MBD / 状态机 / 软硬件协同的 9 段核心代码，每段都标注源文件路径与行号，并附上设计解读。完整代码见 Source/ 目录（共约 4500 行 C / 800 行 H）。

10.1 应用入口 main.c — 启动流程一览

源文件： Source/ASW/main.c（74 行）

/**
 * @file    main.c
 * @brief   Application entry point — ASW layer
 *
 * 初始化流程:
 *   1. RTE_Init()         — 运行时环境初始化 (信号缓冲区)
 *   2. Os_Init()          — OS 调度器初始化 (仅初始化 BSW，注册 BSW 任务)
 *   3. 各 ASW 初始化函数   — RTE_Init 之后，任务注册之前
 *   4. Os_TaskRegister()  — 注册所有 ASW 任务到调度器
 *   5. 主循环             — 反复调用 Os_Dispatch()
 *
 * 重要约束:
 *   - ASW 任务注册必须在 Os_Init() 之后
 *   - ASW 任务的初始化函数必须在任务注册之前执行
 *   - 所有 ASW 任务共享一个非抢占式调度器，任务必须短小非阻塞
 */

#include <stdio.h>
#include "RTE.h"
#include "Os.h"
#include "BMS/Bms_Tasks.h"
#include "CellVoltage_Feature.h"  /* Simulink-generated model */

int main(void)
{
    /* Step 1: RTE 初始化 */
    RTE_Init();

    /* Step 2: OS 调度器初始化 (仅初始化 BSW，注册 BSW 任务) */
    Os_Init();

    /* Step 3: ASW 各任务初始化 (在任务注册之前执行) */
    Bms_Monitor_Task_Init();
    Bms_Soc_Task_Init();
    Bms_Hmi_Task_Init();
    Bms_Balance_Task_Init();
    Bms_TestMos_Task_Init();          /* TEMP: test task for MOS verification */
    CellVoltage_Feature_initialize(); /* Simulink: CellVoltage feature model */

    /* Step 4: 注册 ASW 任务到调度器 */
    (void)Os_TaskRegister(CellVoltage_Feature_step, 100, 0);   /* 100ms - Simulink */
    (void)Os_TaskRegister(Bms_Monitor_Task,         100, 10);  /* 100ms 周期 */
    (void)Os_TaskRegister(Bms_Soc_Task,             250, 50);  /* 250ms 周期 */
    (void)Os_TaskRegister(Bms_Hmi_Task,             200, 100); /* 200ms 周期 */
    (void)Os_TaskRegister(Bms_Balance_Task,         500, 250); /* 500ms 周期 */
    (void)Os_TaskRegister(Bms_TestMos_Task,         10,  5);   /* 10ms 周期 - TEMP test */

    /* Step 5: 主循环 — 调度器持续运行 */
    while (1) {
        Os_Dispatch();
    }
    return 0;
}

设计解读：

• 启动顺序严格遵守"RTE → OS → 任务初始化 → 任务注册 → 主循环"，避免任何跨层访问。
• 6 个 ASW 任务以 Os_TaskRegister() 动态注册，每个任务带独立 offsetMs，避免同周期任务集中在同一 tick 执行。
• while(1) { Os_Dispatch(); } 极简主循环，所有调度逻辑都在 Os_Dispatch 内部。

10.2 故障保护响应 Bms_Monitor_Task.c

源文件： Source/ASW/BMS/Bms_Monitor_Task.c（88 行）

/**
 * @file    Bms_Monitor_Task.c
 * @brief   BMS Monitor Task - 100ms period
 *
 * This task implements ASW fault protection response.
 * Per D-24: CDD provides interface only, no fault logic in CDD.
 * Per D-25: ASW controls MOS state via RTE (not direct globals).
 * Per D-26: ASW mode transition module manages recovery.
 *
 * Architecture:
 * - ASW reads fault flags from RTE (populated by BSW/CDD layer)
 * - ASW writes MOS commands to RTE
 * - BSW layer executes MOS commands to hardware
 */

#include "Bms_Tasks.h"
#include "RTE.h"

void Bms_Monitor_Task_Init(void) {
    /* Monitor task initialization */
}

/**
 * @brief BMS Monitor Task - called every 100ms
 *
 * Reads fault flags from RTE and implements ASW fault protection response.
 *
 * Fault Response:
 * - OV (Over-Voltage) -> Open CHG_MOS
 * - UV (Under-Voltage) -> Open DSG_MOS
 * - OCD (Over-Current Discharge) -> Open DSG_MOS
 * - SCD (Short-Circuit Discharge) -> Open DSG_MOS
 */
void Bms_Monitor_Task(void)
{
    /* Read fault flags from RTE (populated by BSW/CDD layer) */
    bool ovFault  = Get_OV_Fault();
    bool uvFault  = Get_UV_Fault();
    bool ocdFault = Get_OCD_Fault();
    bool scdFault = Get_SCD_Fault();

    /* ASW fault protection response
     * OV fault   -> open CHG_MOS to stop charging
     * UV/OCD/SCD -> open DSG_MOS to stop discharging */
    if (ovFault) {
        /* RTE_SetChargeMosCmd(0); */     /* Phase 3: 通过 RTE 信号下发 */
    }

    if (uvFault || ocdFault || scdFault) {
        /* RTE_SetDischargeMosCmd(0); */
    }

    /* Recovery: when no fault, allow normal operation
     * Note: Actual recovery logic per D-26 will be handled by ASW mode transition model */
    if (!ovFault && !uvFault && !ocdFault && !scdFault) {
        /* RTE_SetChargeMosCmd(1); */
        /* RTE_SetDischargeMosCmd(1); */
    }
}

设计解读：

• ASW 层只读 RTE 信号判断故障，只写 RTE 信号控制 MOS，从不直接触碰 BSW 全局变量。
• 当前版本中 RTE_SetChargeMosCmd() 等函数调用被注释掉（Phase 3 待启用），保留这一行的目的是让读者看清应该在哪里写命令——这就是架构设计的"自解释"能力。
• 完整的故障清除请求（ClearOvFaultReq 等）由 Cdd_Bq76920.c 中的 ProcessFaultClearRequests() 处理，ASW 仅负责决策（关/开 MOS）。

10.3 SOC 库仑计 Bms_Soc_Task.c

源文件： Source/ASW/BMS/Bms_Soc_Task.c（56 行）

/**
 * @file    Bms_Soc_Task.c
 * @brief   BMS SOC Task - 250ms period, 50ms offset
 *
 * 安时积分法 SOC 计算。
 * 额定容量由 RTE PackConfig.RatedCapacity 配置 (mAh)。
 * SOC 分辨率 1/10000 (0.01%)，全整数运算。
 */

#include "Bms_Tasks.h"
#include "RTE.h"

void Bms_Soc_Task_Init(void)
{
    Set_PackRealSoc(5000U);   /* 初始 SOC = 50% */
}

void Bms_Soc_Task(void)
{
    static int32_t  s_Accum = 0;
    static uint32_t s_Resol = 0;
    static boolean  s_Inited = FALSE;

    int32_t  current = Get_PackCurrent();      /* 从 RTE 读母线电流 (mA) */
    uint16_t soc     = Get_PackRealSoc();       /* 从 RTE 读当前 SOC      */

    if (s_Inited == FALSE) {
        uint32_t ratedCap = Get_RatedCapacity();
        /* 容量分辨率 = ratedCap * 36 / 100
         * 即每积累这么多 mA·tick 一次, SOC 变化 0.01% */
        s_Resol   = (uint32_t)((uint64_t)ratedCap * 36ULL / 100ULL);
        s_Inited  = TRUE;
    }

    /* 累加电流积分 (250ms 周期, 单位 mA·tick, 除 4 平衡周期误差) */
    s_Accum += current / 4;

    /* 累加值超过正向分辨率, SOC 加 1 step (0.01%) */
    if (s_Accum >= (int32_t)s_Resol) {
        uint32_t steps = (uint32_t)s_Accum / s_Resol;
        s_Accum -= (int32_t)(steps * s_Resol);
        if ((uint32_t)soc + steps <= 10000U) {
            soc += (uint16_t)steps;
        } else {
            soc = 10000U;   /* 上限钳位 */
            s_Accum = 0;
        }
    }
    /* 累加值低于负向分辨率, SOC 减 1 step */
    else if (s_Accum <= -(int32_t)s_Resol) {
        uint32_t steps = (uint32_t)(-s_Accum) / s_Resol;
        s_Accum += (int32_t)(steps * s_Resol);
        if (soc >= (uint16_t)steps) {
            soc -= (uint16_t)steps;
        } else {
            soc = 0U;       /* 下限钳位 */
            s_Accum = 0;
        }
    }

    Set_PackRealSoc(soc);   /* 写回 RTE */
}

设计解读：

• 纯整数运算，避免浮点开销（Cortex-M3 无 FPU）。
• 累加 + 分辨率比较实现"1 step = 0.01%"的精度，公式 resol = ratedCap × 36 / 100 含义：
• • 250 ms 周期 → 1 s 累加 4 次 → 1 hour 累加 14400 次
  • 设 SOC 0-10000 (0.01% 分辨率)，则每小时 100 单位对应 100×36 = 3600 mA 持续放电
  • 1 step 累计 = ratedCap / 10000 mAh × 3600 = ratedCap × 0.36 mA·s
  • 250 ms 内即 ratedCap × 0.36 / 4 ≈ ratedCap / 11.1 mA·tick
  • 代码中用 ratedCap × 36 / 100 简化，约略偏保守以保证不超调
• 上下限钳位防止异常电流导致 SOC 越界。

10.4 均衡决策 Bms_Balance_Task.c

源文件： Source/ASW/BMS/Bms_Balance_Task.c（56 行）

/**
 * @file    Bms_Balance_Task.c
 * @brief   BMS Balance Task - 500ms period
 *
 * Implements BMS-BAL-01: Cell balancing when delta > 20mV
 * Delta threshold: 20mV between cell voltage and average
 *
 * Architecture: ASW writes balance request to RTE, BSW executes via CDD.
 */

#include "Bms_Tasks.h"
#include "RTE.h"

void Bms_Balance_Task_Init(void) {
    /* Balance task initialization */
}

void Bms_Balance_Task(void)
{
    /* Calculate which cells need balancing based on voltage delta */
    uint32_t cellMask = 0;
    uint16_t avgVoltage = Get_CellVoltageAvg();   /* 5 节平均电压 */

    /* Calculate delta for each cell */
    for (uint8_t i = 0; i < 5; i++)
    {
        uint16_t cellVoltage = Get_CellVoltage(i);

        /* 取与平均电压的绝对差 */
        int32_t delta = (int32_t)cellVoltage - (int32_t)avgVoltage;
        if (delta < 0) { delta = -delta; }

        /* delta > 20mV 则该电芯需要均衡 */
        if (delta > 20) {
            cellMask |= ((uint32_t)1U << i);   /* bit i = cell (i+1) */
        }
    }

    /* Write balance status to RTE */
    if (cellMask != 0) {
        Set_CellBalancing(true);
    } else {
        Set_CellBalancing(false);
    }
    /* Phase 4: Set_BalanceRequest(cellMask); */
}

设计解读：

• 算法核心是位掩码：每节电芯对应一个 bit，多节同时均衡只需 1 次 Set_CellBalance() 写入。
• 阈值 20 mV 是经验值，对应锂电通常 0.5% 容量差异的电压表现。
• 实际均衡执行（写 CELLBAL1 寄存器 + 读回校验）在 Cdd_Bq76920_SetCellBalance() 中，遵循 D-30 规范。

10.5 HMI 任务 Bms_Hmi_Task.c

源文件： Source/ASW/BMS/Bms_Hmi_Task.c（73 行）

/**
 * @file    Bms_Hmi_Task.c
 * @brief   BMS HMI Task - 200ms period
 *
 * ASW layer: controls display state via RTE HmiSignal.
 * BSW layer (HwAb_LCD): reads RTE and drives LCD hardware.
 *
 * Menu structure:
 *   - Page 0: Main - SOC%, PackVoltage, PackCurrent, Temp, Faults
 *   - Page 1: Detail - CellVoltage[0-4]
 *   - Short press: toggle pages
 *   - Long press: LCD sleep/wake
 */

#include "Bms_Tasks.h"
#include "RTE.h"
#include "Key.h"

void Bms_Hmi_Task_Init(void)
{
    Set_refreshRequested(true);
}

/**
 * @brief HMI Task Function
 *
 * Runs at 200ms period. Handles key input and refreshes OLED display.
 */
void Bms_Hmi_Task(void)
{
    static bool prevLongPress = false;
    static bool prevDisplayOn = true;
    eKey_State_t key = (eKey_State_t)Get_Key_State();

    /* Handle key events */
    switch (key) {
        case Press:
        {
            uint8_t next = (Get_currentPage() + 1) % Get_totalPages();
            Set_currentPage(next);
            Set_refreshRequested(true);
            Set_Key_State(No_Press);
            break;
        }

        case long_Press:
            Set_displayOn(!Get_displayOn());
            Set_refreshRequested(true);
            prevLongPress = true;
            Set_Key_State(No_Press);
            break;

        case Press2:
        case Press3:
            Set_Key_State(No_Press);
            break;

        default:
            if (prevLongPress) { prevLongPress = false; }
            break;
    }

    /* Display on/off is handled by Cdd_Lcd_Cycle via RTE displayOn flag */
    (void)prevDisplayOn;  /* kept for future use */
    Set_refreshRequested(false);
}

设计解读：

• 短按循环切页（Page 0 → Page 1 → ... → Page 0），长按切换 LCD 休眠。
• HMI 状态全部通过 RTE 写入，BSW 层 Cdd_Lcd_Cycle 周期读取 displayOn / currentPage 驱动实际 LCD 硬件。
• 这种"决策层（ASW）+ 渲染层（BSW CDD）"分离让 UI 状态可被任何上层观察（CAN 上位机、调试串口都能拿到当前页面）。

10.6 非抢占式调度器 Os.c — 双任务表设计

源文件： Source/BSW/OS/src/Os.c（386 行，节选核心 4 段）

/**
 * @file    Os.c
 * @brief   OS Scheduler implementation
 *
 * 架构说明:
 *   - 采用双任务表: BSW 任务表 (静态, 编译时确定) + ASW 任务表 (动态, 运行时注册)
 *   - BSW 任务在 BSW_Init() 中注册到 BSW 任务表
 *   - ASW 任务由用户在 main.c 中调用 Os_TaskRegister() 注册
 *   - 调度器统一扫描两张表，按 counter 值排序依次执行
 *
 * 时间基:
 *   - 硬件 tick: 0.1ms (100us)
 *   - 配置单位: 1ms
 *   - 转换公式: counter = periodMs * 10 - 1
 */

#include "Os.h"
#include "Os_Cfg.h"

#define OS_BSW_TASK_MAX_IDX       (OS_BSW_TASK_MAX - 1U)
#define OS_ASW_TASK_MAX_IDX       (OS_ASW_TASK_MAX - 1U)

/* BSW 任务表 (固定大小, 编译时确定) */
static Os_TaskCfg_t s_BswTaskTable[OS_BSW_TASK_MAX];
static uint16_t     s_BswTaskCount = 0U;

/* ASW 任务表 (动态注册) */
static Os_TaskCfg_t s_AswTaskTable[OS_ASW_TASK_MAX];
static uint16_t     s_AswTaskCount = 0U;

static volatile uint32_t s_OsTickCount = 0U;

/* ==============================================================
 * Public — Initialization
 * ============================================================== */

void Os_Init(void)
{
    OS_BswTaskTableInit();
    Os_BSW_Init();      /* 初始化 BSP/MSP/CDD, 注册 BSW 任务 */
    OS_TimerSetup();    /* 启动 0.1ms 硬件定时器 */
    s_OsTickCount = 0U;
}

/* ==============================================================
 * Public — Task Registration
 * ============================================================== */

int16_t Os_TaskRegister(void (*pFunc)(void), uint16_t periodMs, uint16_t offsetMs)
{
    int16_t result;

    if ((pFunc == NULL) || (s_AswTaskCount >= OS_ASW_TASK_MAX)) {
        result = -1;
    } else {
        s_AswTaskTable[s_AswTaskCount].pFunc    = pFunc;
        s_AswTaskTable[s_AswTaskCount].periodMs = periodMs;
        s_AswTaskTable[s_AswTaskCount].offsetMs = offsetMs;
        s_AswTaskTable[s_AswTaskCount].counter  = (offsetMs == 0U) ? 0U
                                                    : OS_MS_TO_TICKS(offsetMs);
        s_AswTaskTable[s_AswTaskCount].ready    = false;
        result = (int16_t)s_AswTaskCount;
        s_AswTaskCount++;
    }
    return result;
}

/* ==============================================================
 * Public — Dispatcher
 * ============================================================== */

void Os_Dispatch(void)
{
    uint16_t i;

    /* Scan BSW task table */
    for (i = 0U; i < s_BswTaskCount; i++) {
        if (s_BswTaskTable[i].ready) {
            s_BswTaskTable[i].ready = false;
            if (s_BswTaskTable[i].pFunc != NULL) {
                s_BswTaskTable[i].pFunc();
            }
        }
    }

    /* Scan ASW task table */
    for (i = 0U; i < s_AswTaskCount; i++) {
        if (s_AswTaskTable[i].ready) {
            s_AswTaskTable[i].ready = false;
            if (s_AswTaskTable[i].pFunc != NULL) {
                s_AswTaskTable[i].pFunc();
            }
        }
    }
}

/* ==============================================================
 * 0.1ms 定时器 ISR 回调
 * ============================================================== */

void Os_TimerTick(void)
{
    uint16_t i;
    uint16_t periodTicks;

    s_OsTickCount++;
    Set_SystemTick(s_OsTickCount);   /* 同步到 RTE 供 ASW 观察 */

    /* 更新 BSW 任务表 */
    for (i = 0U; i < s_BswTaskCount; i++) {
        if (s_BswTaskTable[i].counter == 0U) {
            periodTicks = OS_MS_TO_TICKS(s_BswTaskTable[i].periodMs);
            s_BswTaskTable[i].ready   = true;
            s_BswTaskTable[i].counter = periodTicks;
        } else {
            s_BswTaskTable[i].counter--;
        }
    }

    /* 更新 ASW 任务表 */
    for (i = 0U; i < s_AswTaskCount; i++) {
        if (s_AswTaskTable[i].counter == 0U) {
            periodTicks = OS_MS_TO_TICKS(s_AswTaskTable[i].periodMs);
            s_AswTaskTable[i].ready   = true;
            s_AswTaskTable[i].counter = periodTicks;
        } else {
            s_AswTaskTable[i].counter--;
        }
    }
}

任务描述符结构（Os.h 第 83-90 行）：

typedef struct {
    void     (*pFunc)(void);    /**< 任务函数指针 */
    uint16_t  periodMs;         /**< 执行周期 (ms) */
    uint16_t  offsetMs;         /**< 首次执行偏移 (ms) */
    uint16_t  counter;          /**< 倒计时计数器 (0.1ms tick) — 运行时 */
    bool      ready;            /**< 就绪标志 — 由 ISR 置位, 调度器清除 */
} Os_TaskCfg_t;

设计解读：

• 双表设计是亮点：BSW 任务（CDD、BSP）固定个数，用静态表；ASW 任务用户动态注册，用动态表。调度逻辑统一。
• 0.1 ms tick 比很多嵌入式 OS 的 1 ms tick 高 10 倍，保证 10 ms 周期的 BSW 任务（如 AFE 轮询）有充足的相位分辨率。
• offsetMs 错峰：避免 Bms_Monitor_Task(100ms) 和 CellVoltage_Feature(100ms) 在同一 tick 同时占用 CPU。

10.7 AFE 状态机 AfeManage.c — 核心调度逻辑

源文件： Source/BSW/CDD/BQ76920/src/AfeManage.c（276 行，节选 AfeUpdateFunction）

/**
 * @file    AfeManage.c
 * @brief   AFE state machine for BQ76920
 *
 * Drives the AFE through:
 *   INIT -> CONFIG -> READ_STATUS -> DEAL_DATA(status) ->
 *     CC_READY? -> READ_CURRENT -> DEAL_DATA(cc) -> CLEAR_CC -> STATUS
 *     else     -> READ_VOLTAGE -> READ_TEMP -> DEAL_DATA(temp) ->
 *                  CC_READY? -> CC -> CLEAR_CC -> STATUS
 *                  else     -> STATUS
 *   MOS_CTRL hijacks in when MOS commands diverge from cache.
 *
 * Called at 10ms by Cdd_Bq76920_Cycle().
 */

void AfeUpdateFunction(void)
{
    tStdTypedef_t ret;
    eAfeState_t index_state = s_AfeState;
    bq769x0_config_t bq769x0_config;

    /* Read cached hardware state */
    uint8_t discharge_mos_status = BmsData.Regs.SYS_CTRL2.RegValueBits.DSG_ON;
    uint8_t charge_mos_status    = BmsData.Regs.SYS_CTRL2.RegValueBits.CHG_ON;

    /* MOS hijack: if ASW command diverges from cached hw, force MOS_CTRL state.
     * Blocked in INIT/CONFIG (chip not configured) and DEAL_DATA (would lose
     * freshly read samples) and on active fault (hw clears MOS bits). */
    bool fault_active = (BmsData.Regs.SYS_STAT.RegValue & 0x0FU) != 0U;
    bool mos_command_diverges = (Get_ChargeMosCmd()    != charge_mos_status) ||
                                (Get_DischargeMosCmd() != discharge_mos_status);
    bool hijack_safe = (s_AfeState != AFE_STATE_MOS_CTRL) &&
                       (s_AfeState != AFE_STATE_DEAL_DATA) &&
                       (s_AfeState != AFE_STATE_INIT)      &&
                       (s_AfeState != AFE_STATE_CONFIG)    &&
                       !fault_active;

    if (mos_command_diverges && hijack_safe) {
        s_AfeState = AFE_STATE_MOS_CTRL;
        index_state = AFE_STATE_MOS_CTRL;
    }

    switch (s_AfeState)
    {
    case AFE_STATE_INIT:
        index_state = AFE_STATE_CONFIG;
        break;

    case AFE_STATE_CONFIG:
        bq769x0_config.ovp = BQ769X0_OVP_MV;     /* 4300 mV */
        bq769x0_config.uvp = BQ769X0_UVP_MV;     /* 2800 mV */
        ret = bq769x0_configure(bq769x0_config);
        if (ret == BQ_OK) { index_state = AFE_STATE_READ_STATUS; }
        break;

    case AFE_STATE_READ_STATUS:
        ret = bq769x0_read_status();
        if (ret == BQ_OK) { index_state = AFE_STATE_DEAL_DATA; }
        break;

    case AFE_STATE_READ_VOLTAGE:
        ret = bq769x0_read_voltage();
        if (ret == BQ_OK) { index_state = AFE_STATE_DEAL_DATA; }
        break;

    case AFE_STATE_READ_CURRENT:
        ret = bq769x0_read_current();
        if (ret == BQ_OK) { index_state = AFE_STATE_DEAL_DATA; }
        break;

    case AFE_STATE_READ_TEMP:
        ret = bq769x0_read_batvoltage_temp();
        if (ret == BQ_OK) { index_state = AFE_STATE_DEAL_DATA; }
        break;

    case AFE_STATE_DEAL_DATA:
        if (s_LastAfeState == AFE_STATE_READ_STATUS) {
            bq769x0_status_parse();
            if (bq769x0_cc_ready(BmsData.Regs.SYS_STAT.RegValue)) {
                index_state = AFE_STATE_READ_CURRENT;
            } else {
                index_state = AFE_STATE_READ_VOLTAGE;
            }
        }
        else if (s_LastAfeState == AFE_STATE_READ_VOLTAGE) {
            bq769x0_voltage_parse();
            index_state = AFE_STATE_READ_TEMP;
        }
        else if (s_LastAfeState == AFE_STATE_READ_TEMP) {
            bq769x0_batvoltage_temp_parse();
            if (bq769x0_cc_ready(BmsData.Regs.SYS_STAT.RegValue)) {
                index_state = AFE_STATE_READ_CURRENT;
            } else {
                index_state = AFE_STATE_READ_STATUS;
            }
        }
        else if (s_LastAfeState == AFE_STATE_READ_CURRENT) {
            bq769x0_current_parse();
            index_state = AFE_STATE_CLEAR_CC_READY;
        }
        break;

    case AFE_STATE_CLEAR_CC_READY:
        ret = bq769x0_clear_cc_ready();
        if (ret == BQ_OK) { index_state = AFE_STATE_READ_STATUS; }
        break;

    case AFE_STATE_MOS_CTRL: {
        /* Build SYS_CTRL2 from cached hw value, modify only MOS bits.
         * Avoids extra I2C read — cache is kept fresh by status_parse. */
        uint8_t sys_ctrl2_val = BmsData.Regs.SYS_CTRL2.RegValue;
        sys_ctrl2_val &= ~0x03U;
        sys_ctrl2_val |= (1U << BQ769X0_REG_CTRL2_CC_EN);
        if (Get_ChargeMosCmd())    sys_ctrl2_val |= (1U << BQ769X0_REG_CTRL2_CHG_ON);
        if (Get_DischargeMosCmd()) sys_ctrl2_val |= (1U << BQ769X0_REG_CTRL2_DSG_ON);

        ret = bq769x0_mos_ctrl(sys_ctrl2_val);
        if (ret == BQ_OK) {
            /* Update cache — hijack check will see matching values
             * and not re-trigger next cycle. */
            BmsData.Regs.SYS_CTRL2.RegValue = sys_ctrl2_val;
            index_state = AFE_STATE_READ_STATUS;
        }
        break;
    }

    default:
        break;
    }

    s_LastAfeState = s_AfeState;
    s_AfeState     = index_state;
}

设计解读：

• MOS 劫持（hijack） 机制是亮点：当 ASW 通过 RTE 设置的 MOS 命令 ≠ 当前硬件缓存值时，状态机强制插入一次 MOS_CTRL，写完才回到正常流程。这避免了"等轮询到再改"的延迟。
• DEAL_DATA 状态根据上一个状态机状态判断"该解析什么了"，实现"读+解析"两阶段流水线，CPU 和 I2C 都不空转。
• CC_READY 自适应：CC 采样约 250 ms 一次，状态机根据 SYS_STAT 的 CC_READY 位动态决定下一站是"读电流"还是"读电压+温度"，既保证电压实时性又不过度消耗 CC 资源。
• MOS_CTRL 缓存更新：写 SYS_CTRL2 成功后立刻更新本地缓存 BmsData.Regs.SYS_CTRL2.RegValue，下次 hijack 判断会看到"已经匹配"，避免重复写。

10.8 CDD 数据写入 RTE Cdd_Bq76920.c

源文件： Source/BSW/CDD/BQ76920/src/Cdd_Bq76920.c（582 行，节选 WriteCellDataToRTE + 主循环关键段）

/**
 * @file    Cdd_Bq76920.c
 * @brief   BQ76920 CDD (Complex Device Driver) Implementation
 *
 * Owns the AFE state machine, manages WP pin for boot sequence,
 * provides high-level data interface to ASW, writes results to RTE signals.
 */

/* Write cell data to RTE */
static void WriteCellDataToRTE(void)
{
    tBmsData_t *pBms = Afe_GetBmsData();

    /* Write cell voltages (BMS-MON-01) */
    for (uint8_t i = 0; i < BQ769X0_NUM_CELLS; i++)
    {
        s_CellVoltage[i] = pBms->CellData.CellVoltage[i];
        Set_CellVoltage(i, pBms->CellData.CellVoltage[i]);
    }

    /* Write total pack voltage (BMS-MON-02) */
    Set_BatteryVoltage(pBms->CellData.BatteryVoltage);

    /* Write pack current (BMS-MON-03) */
    s_PackCurrent = pBms->PackData.PackCurrent;
    Set_PackCurrent(pBms->PackData.PackCurrent);

    /* Write temperature (BMS-MON-04) */
    for (uint8_t i = 0; i < BQ769X0_NUM_TEMP_SENSORS; i++)
    {
        s_CellTemperature[i] = pBms->PackData.PackTemp[i];
        Set_CellTempture(i, pBms->PackData.PackTemp[i] * 10);  /* 摄氏度 → 0.1℃ */
    }
}

/* 主循环关键段: AFE 状态机每周期推进 + 数据写入 RTE */
case CDD_STATE_READ_STATUS:
case CDD_STATE_READ_VOLTAGE:
case CDD_STATE_READ_CURRENT:
case CDD_STATE_READ_TEMP:
case CDD_STATE_DEAL_DATA:
{
    eAfeState_t afeBefore = Afe_GetState();

    /* Drive AFE state machine forward */
    AfeUpdateFunction();

    /* If AFE was in DEAL_DATA before update, parse finished — write to RTE */
    if (afeBefore == AFE_STATE_DEAL_DATA)
    {
        tBmsData_t *pBms = Afe_GetBmsData();

        /* Extract fault flags from status register */
        s_OvFault  = (pBms->Regs.SYS_STAT.RegValue & (1 << BQ769X0_REG_STAT_OV))  != 0;
        s_UvFault  = (pBms->Regs.SYS_STAT.RegValue & (1 << BQ769X0_REG_STAT_UV))  != 0;
        s_OcdFault = (pBms->Regs.SYS_STAT.RegValue & (1 << BQ769X0_REG_STAT_OCD)) != 0;
        s_ScdFault = (pBms->Regs.SYS_STAT.RegValue & (1 << BQ769X0_REG_STAT_SCD)) != 0;

        /* Write everything to RTE — CellInfo, FaultFlags, MosStatus */
        WriteCellDataToRTE();
        WriteFaultFlagsToRTE();
        WriteMosStatusToRTE();

        /* Process per-fault clear requests from ASW (after RTE write) */
        ProcessFaultClearRequests();

        s_DataReady = true;
        s_ErrorCount = 0;
    }
    /* Map AFE post-state to CDD state... */
}

/* Write fault flags to RTE (D-19) */
static void WriteFaultFlagsToRTE(void)
{
    Set_OV_Fault(s_OvFault);
    Set_UV_Fault(s_UvFault);
    Set_OCD_Fault(s_OcdFault);
    Set_SCD_Fault(s_ScdFault);
    Set_CellBalancing(s_CellBalancing);
}

/* Cell balance readback verification (D-30) */
void Cdd_Bq76920_SetCellBalance(uint32_t cellMask)
{
    uint8_t balanceReg = (uint8_t)(cellMask & 0x1F);

    if (BQ_OK == bq769x0_reg_write_byte(BQ769X0_REG_CELLBAL1, balanceReg)) {
        s_CellBalancing = VerifyCellBalance(cellMask);
        Set_CellBalancing(s_CellBalancing);
        Set_CellBalance(s_CellBalancing ? cellMask : 0);
    }
}

static bool VerifyCellBalance(uint32_t cellMask)
{
    uint8_t readback;
    if (BQ_OK == bq769x0_reg_read_byte(BQ769X0_REG_CELLBAL1, &readback)) {
        return ((readback & 0x1F) == (cellMask & 0x1F));
    }
    return false;
}
