8×8×8 WS2812三维光立方项目总结报告

参赛方向：智能家居（智能照明）

项目平台：ESP32-S3 + 512颗WS2812全彩LED立体阵列

一、项目介绍与创意介绍

1.1 项目介绍

本项目基于ESP32-S3高性能物联网单片机，设计并制作了一台8×8×8共512点全彩三维WS2812光立方系统。项目属于工业控制方向下的智能动态灯光控制与嵌入式实时控制系统，区别于普通单色点阵、平面灯带等简易作品，本项目构建了真正意义上的三维立体可视化显示平台。

系统采用分层立体结构，通过精准的坐标映射与时序驱动算法，实现三维空间内的光点移动、色彩渐变、立体动画、物理模拟特效等多种高级动态效果。设备采用12V外部供电，双路独立降压模块分别为单片机与灯阵供电，解决了高密度LED阵列的供电压降、信号干扰、亮度不均等行业常见问题，系统运行稳定、动态效果流畅、层次丰富。

本项目不仅具备极强的观赏性，同时涵盖嵌入式底层驱动、实时操作系统任务调度、三维坐标算法、动态视觉渲染、硬件抗干扰设计等综合性技术内容，符合本次大赛工业控制方向的创新与功能实现要求，不属于简单点灯、屏幕显示等低价值演示项目。

1.2 创意与创新点

（1）高密度三维立体显示：采用8层每层64颗WS2812灯珠，总计512颗全彩LED，构建完整三维立体显示空间，支持X、Y、Z三轴立体渲染，相比传统平面灯光作品维度更高、效果更立体。

（2）独创分层走线逻辑：硬件采用层内S形走线、层间Z字形过渡走线，层与层之间使用排针对接固定，保证信号连续性与结构规整性，同时方便拆装、检修与维护，结构设计科学规范。

（3）双路独立隔离供电方案：采用两组12V转5V降压模块，一路专供ESP32-S3主控系统，一路专供512颗大功率RGB灯阵，彻底杜绝大电流灯光负载对单片机电源的干扰，解决频闪、花屏、重启等问题。

（4）多物理模拟动态特效算法：不仅仅是简单颜色切换，内置弹跳球物理碰撞、3D棋盘切换、彗星拖尾、空间旋转平面、立体光柱、爆炸扩散、螺旋上升、矩阵雨、万花筒对称渲染等十余种专业级三维动画效果，动态逻辑丰富、算法复杂度高。

（5）基于FreeRTOS实时系统开发：依托ESP32原生实时操作系统架构，程序运行稳定，任务调度流畅，多动画切换无卡顿，具备工业嵌入式控制程序的设计思维。

二、项目硬件整体介绍

本项目硬件架构简洁、分工明确，整体由主控单元、灯光阵列单元、双路电源单元、结构布线单元四部分组成。

1. 主控单元：ESP32-S3开发板

ESP32-S3是新一代高性能物联网MCU，搭载双核处理器、丰富外设与FreeRTOS系统，内置RMT高精度时序发生器，能够输出纳秒级精准时序，完美适配WS2812串行灯珠协议，是驱动大规模RGB阵列的优质主控平台。

2. 显示单元：WS2812全彩RGB灯珠（512颗）

采用标准5050封装WS2812可编程全彩LED，单颗灯珠可独立控制256级RGB亮度，支持千万级色彩变化。8层立体排布，每层8×8阵列，构成完整三维立体显示空间。

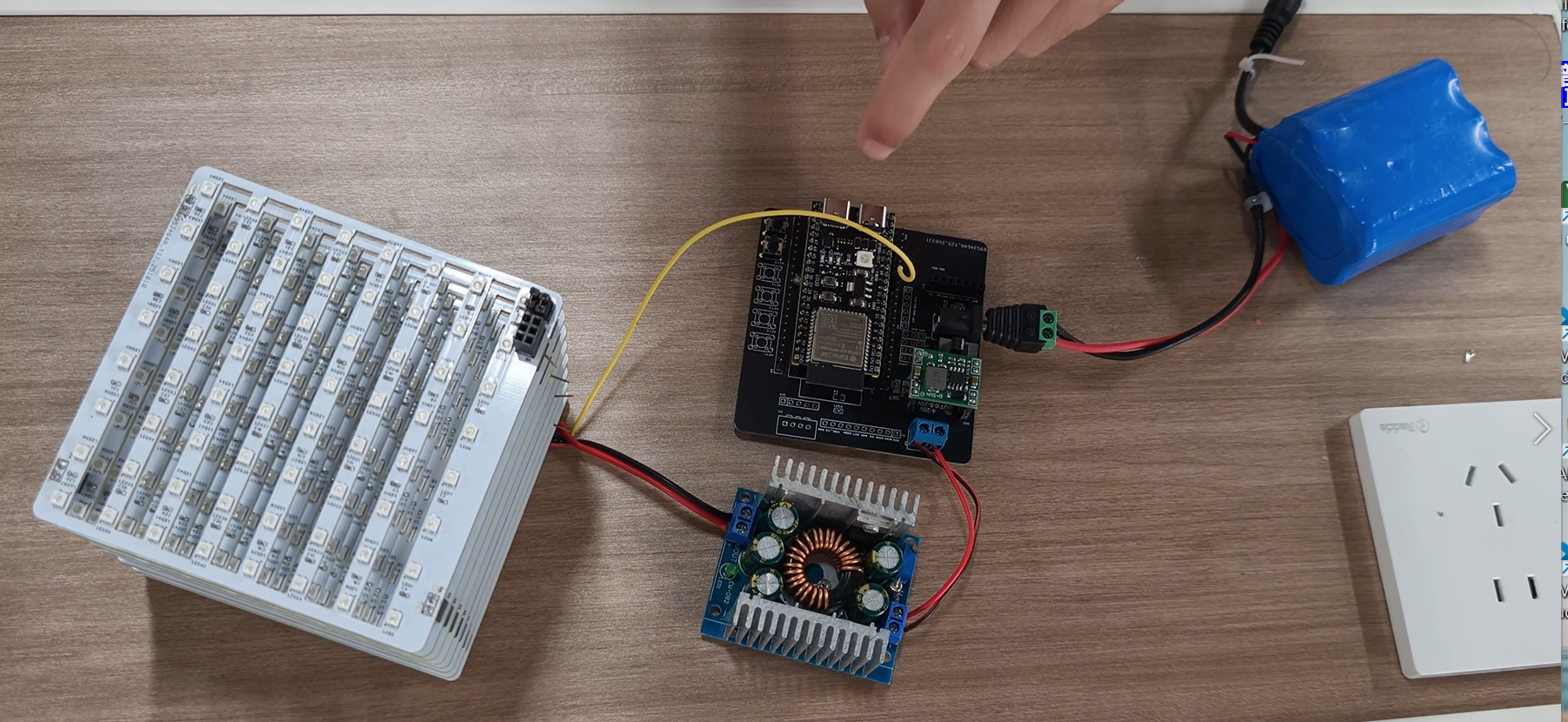

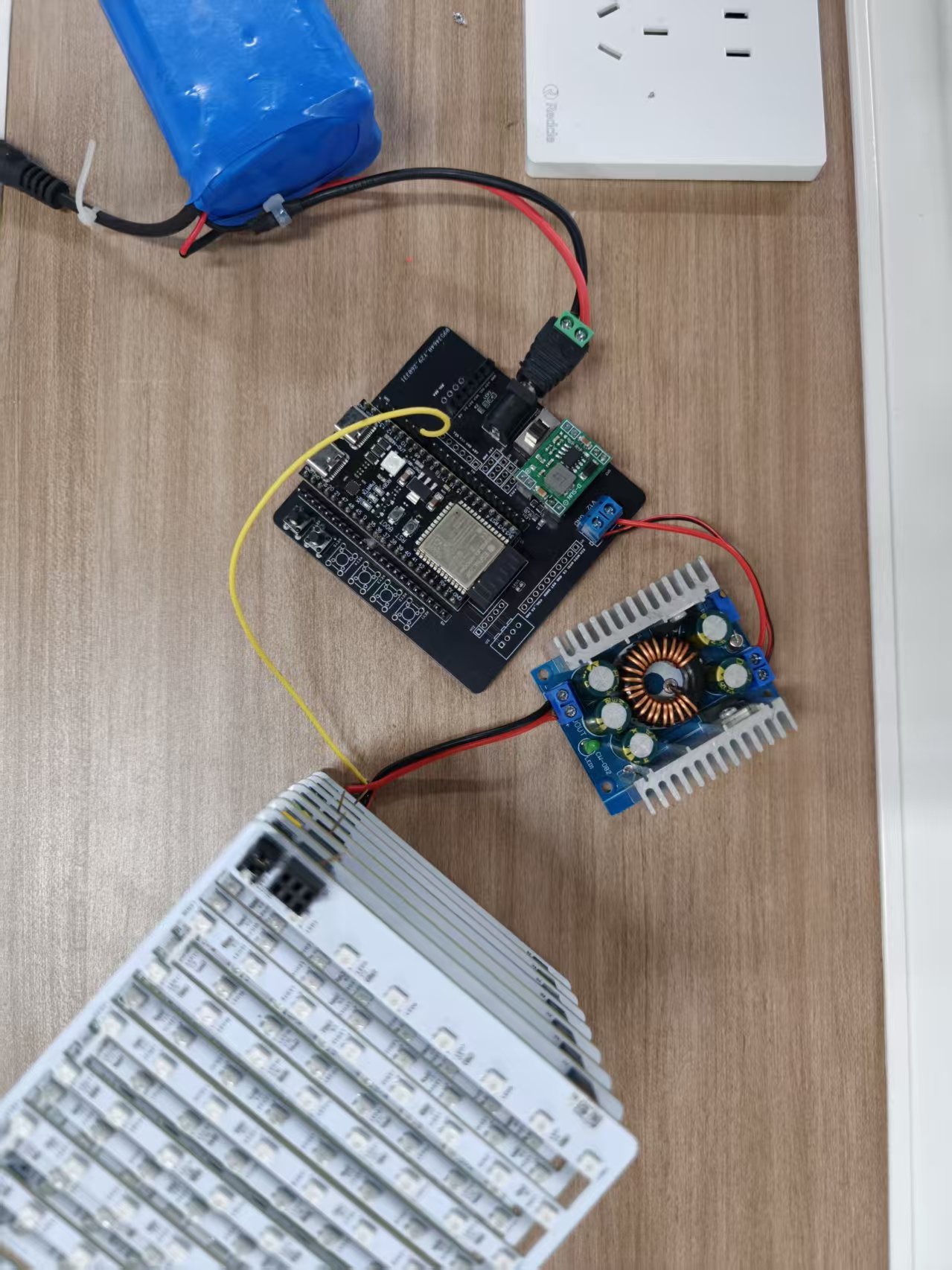

3. 双路降压供电模块

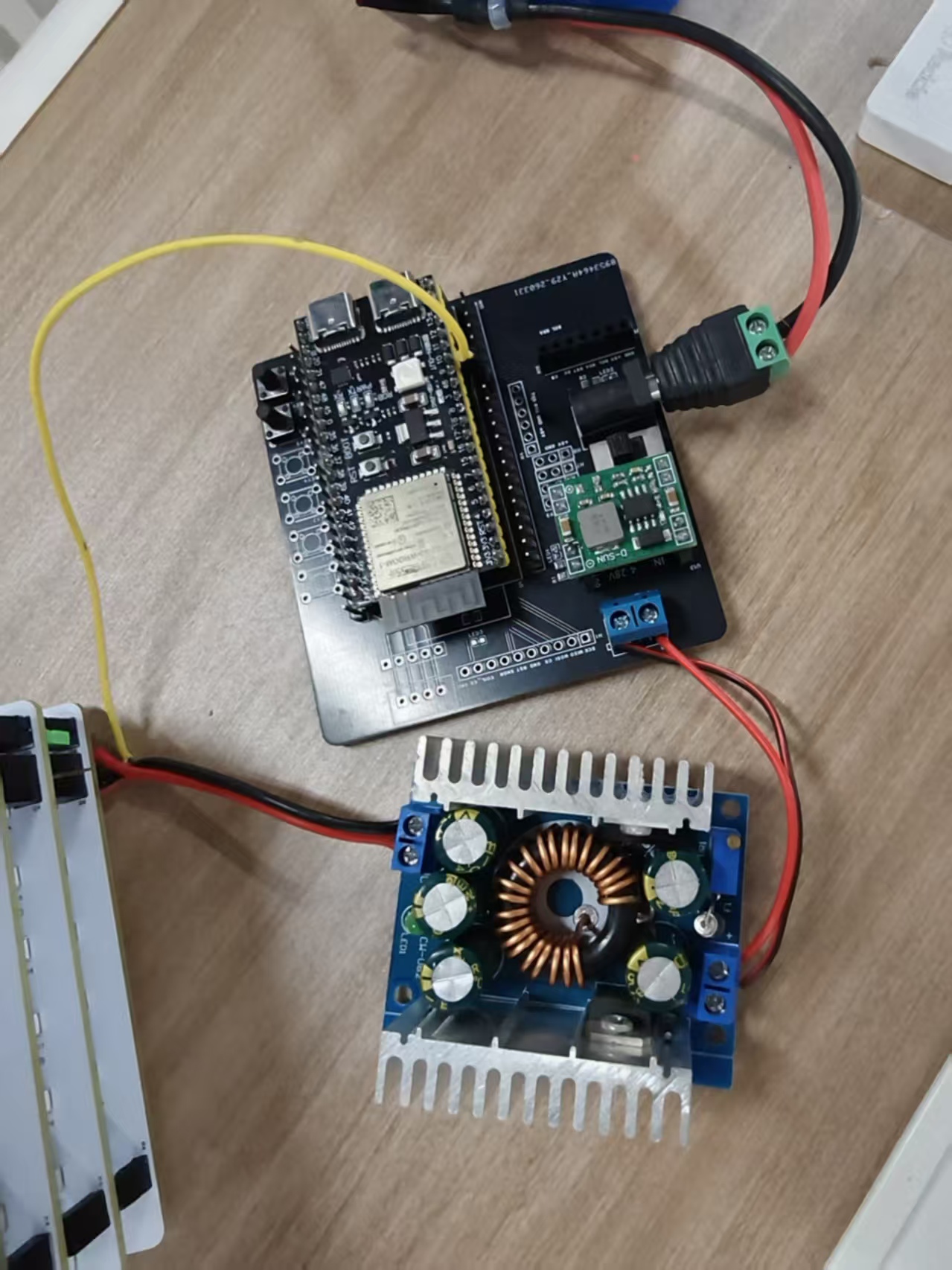

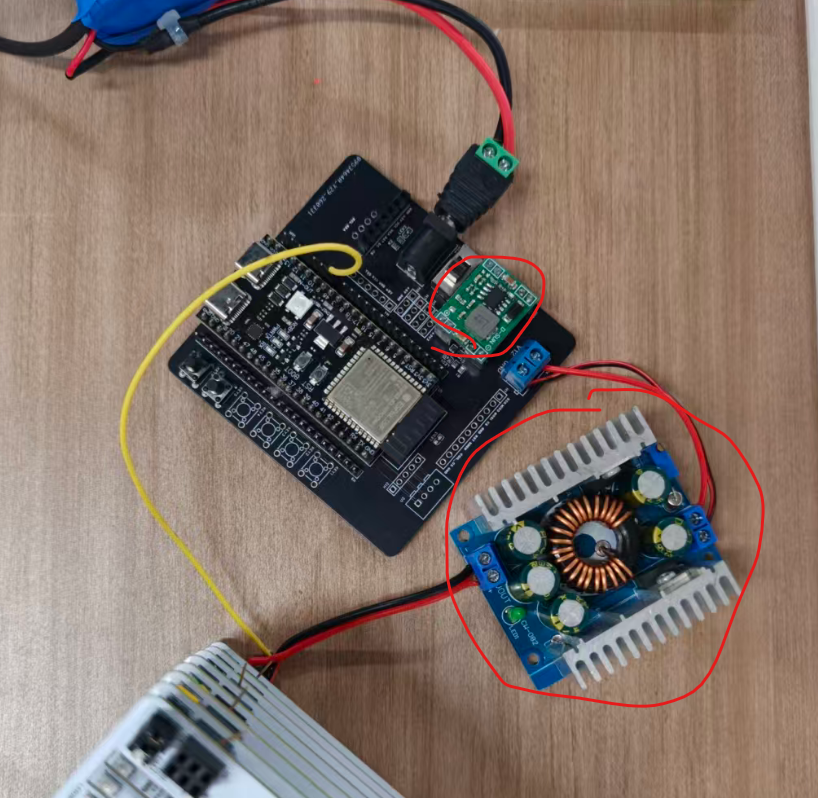

外部输入12V直流电源，通过两组独立12V转5V稳压模块：模块1专门为ESP32-S3供电，保证主控运行稳定；模块2独立为512颗灯阵供电，提供充足大电流输出，保障全屏高亮度无压降。

4. 结构与布线

每层灯板内部采用S形顺序走线，保证单层灯珠序号连续；层与层之间采用Z字形过渡衔接，保证整体512颗灯珠逻辑顺序连贯；层间通过排针完成电源与信号传输，结构牢固、布线规整、便于调试。

三、整体方案框图与项目设计思路

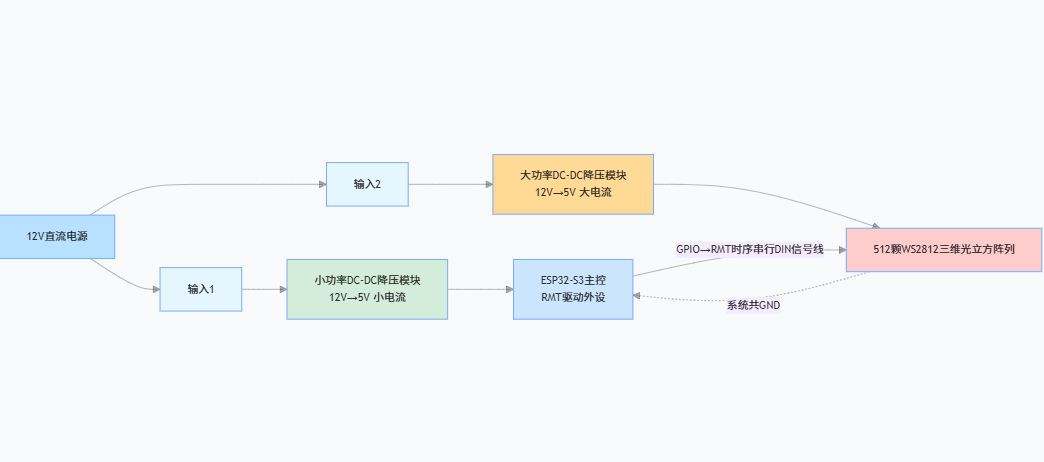

3.1 整体方案框图

3.2 整体设计思路

本项目整体分为硬件结构设计、供电系统设计、信号布线设计、软件算法设计四个部分。

硬件层面，针对大规模LED阵列容易出现的压降、干扰、信号错乱等问题，采用主控、负载双电源隔离方案，从硬件根源提升系统稳定性。结构上采用标准化分层排布，通过S形、Z字形走线统一灯珠逻辑序号，为软件三维坐标映射提供精准硬件基础。

软件层面，基于ESP32的RMT高精度外设驱动WS2812，替代传统延时驱动，时序精准、不占用CPU资源。程序首先完成系统初始化、灯光驱动初始化、三维坐标映射表初始化，随后清空屏幕，进入无限循环动画模式。通过封装独立的三维特效函数，实现多种动态视觉效果自动轮播，完成整套智能灯光控制系统的闭环运行。

四、原理图与PCB说明

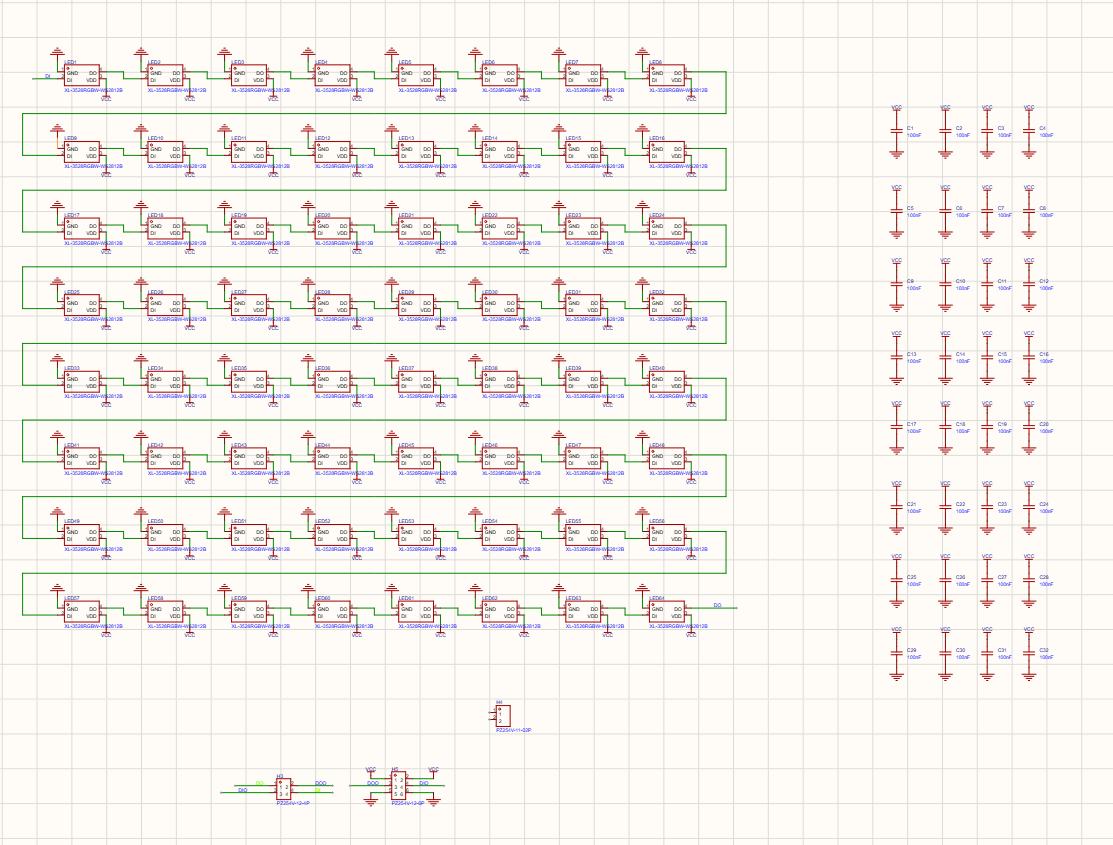

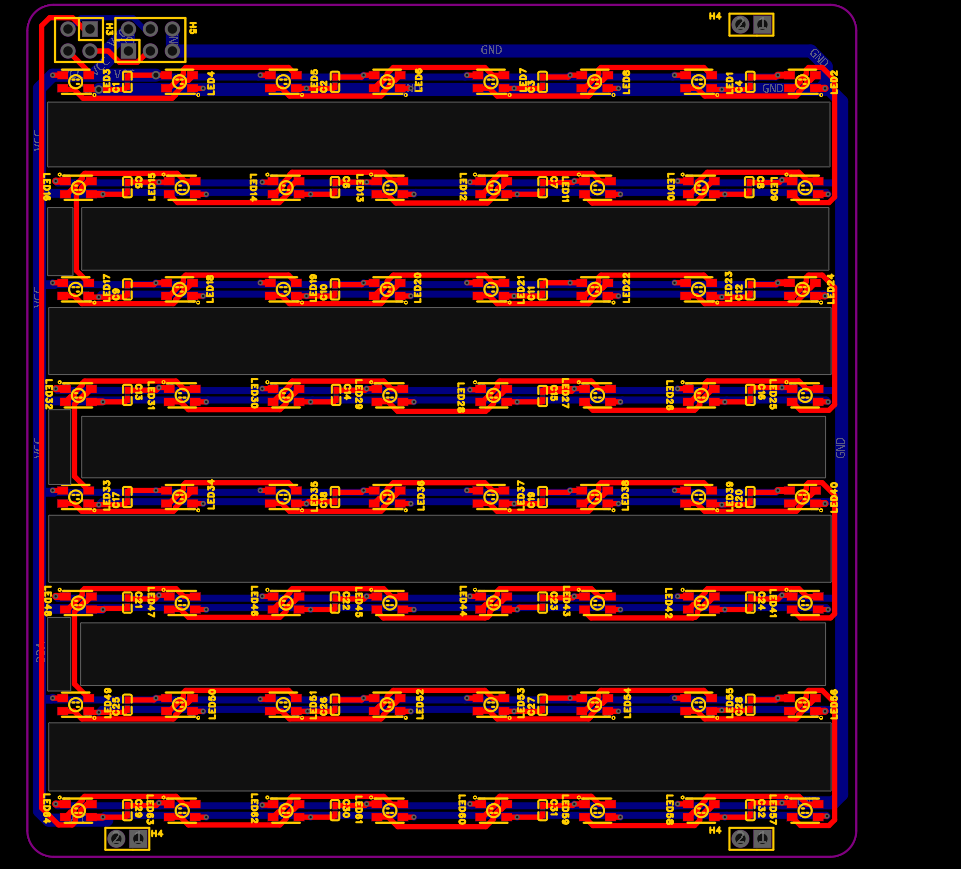

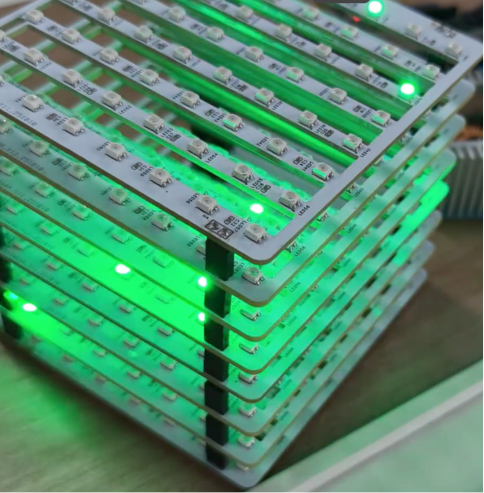

本项目采用8 块完全相同的定制 PCB 分层承载结构，每块 PCB 作为单层显示单元，承载 8×8 共 64 颗 WS2812 灯珠，为三维光立方提供标准化的硬件载体。

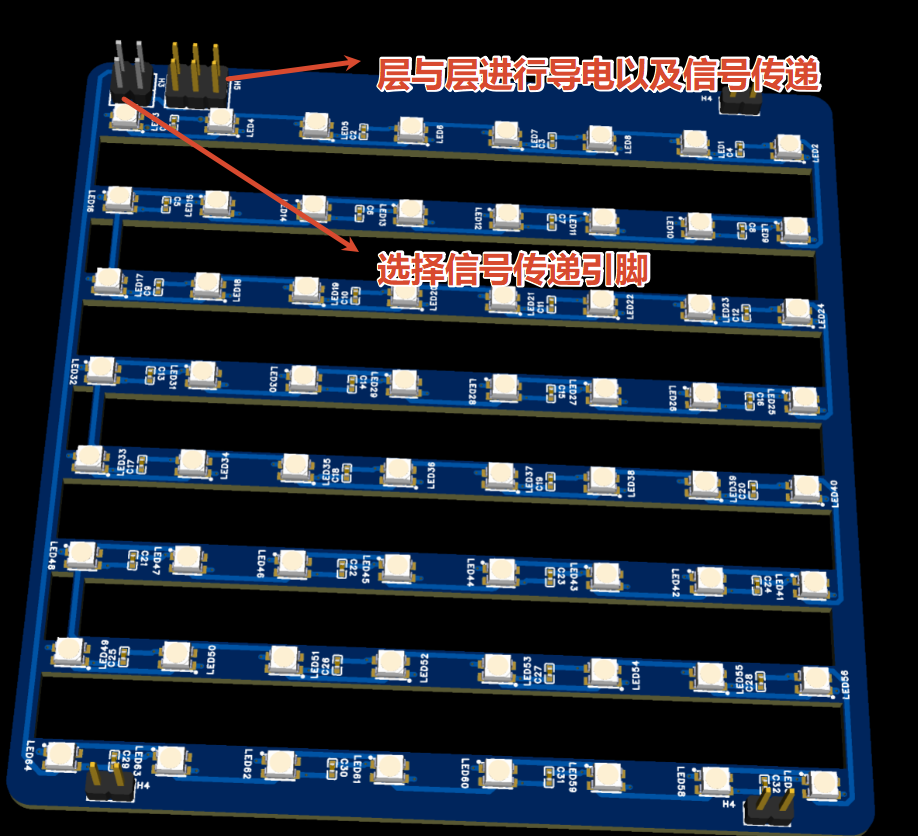

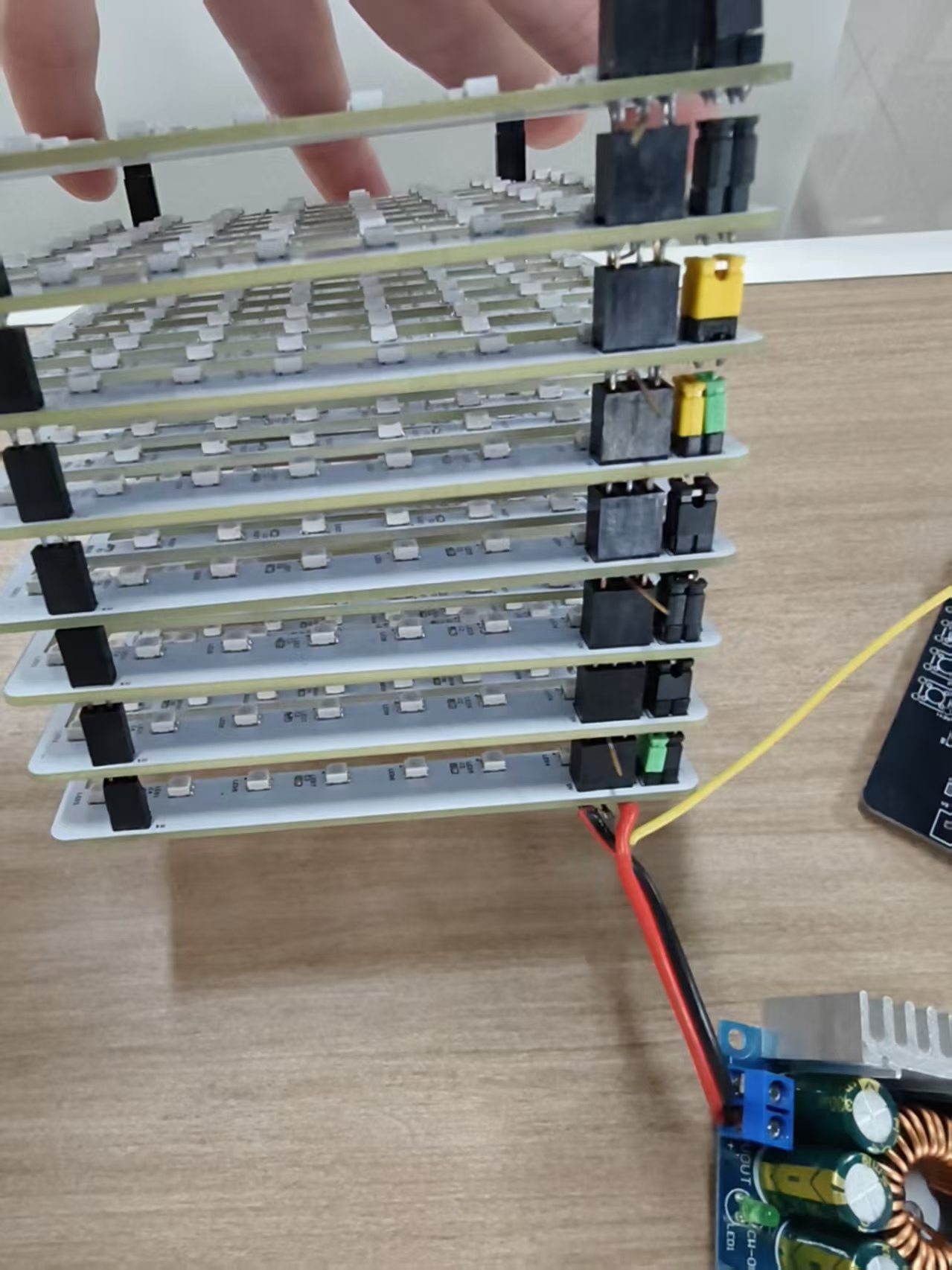

单块 PCB 内，灯珠采用S 形蛇形走线设计，保证信号在单层内连续传输，灯珠的物理排布与逻辑序号一一对应，为三维坐标映射提供了可靠的硬件基础。层与层之间通过排针完成供电与信号传输：下层 PCB 的末级灯珠信号输出端，通过排针直连上层 PCB 的首颗灯珠信号输入端，实现层间信号的无缝衔接，形成完整的 512 颗灯珠串行信号链路；同时各层的供电线路也通过排针统一分配，保证各层灯珠供电稳定、压降均匀。

模块化的 PCB 设计保证了 8 层结构的一致性与可维护性，便于组装、调试与故障检修，规整的走线也有效提升了信号传输的稳定性，为动态光效的流畅渲染提供了硬件保障。

五、软件流程图与关键代码说明

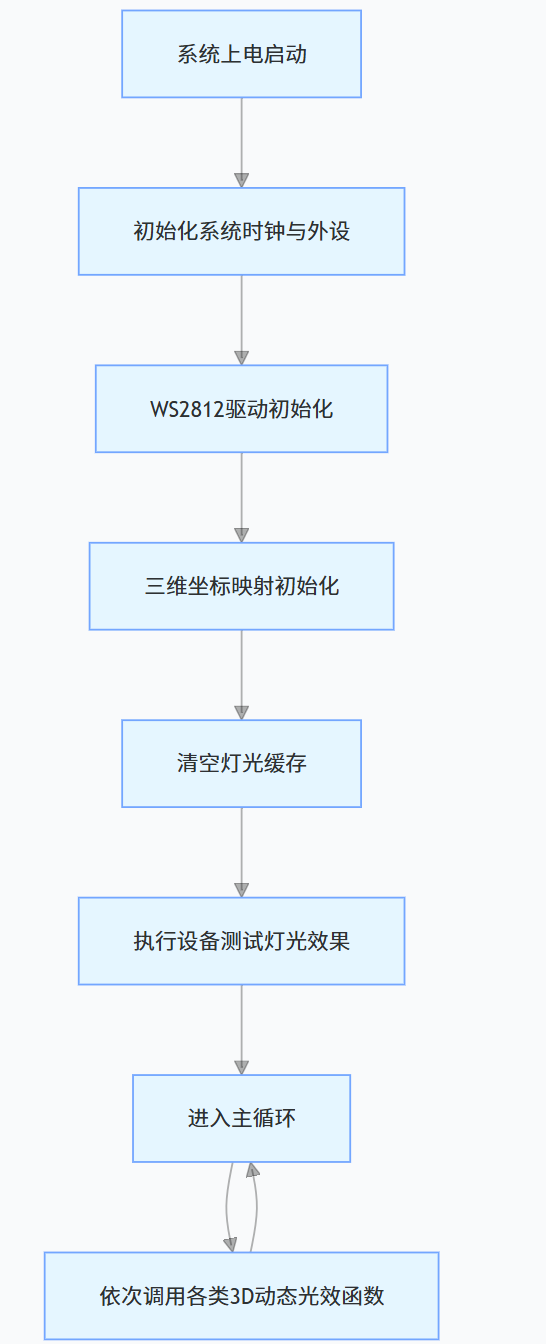

5.1 软件整体流程

5.2 核心软件技术与关键代码介绍

1. RMT高精度时序驱动

项目放弃传统软件延时方式，使用ESP32专属RMT外设生成标准WS2812时序，精准输出0码、1码高低电平时长，时序误差极小，能够稳定驱动512颗灯珠串联工作，杜绝色彩错乱、单点不亮等问题。利用 ESP32-RMT 硬件生成 WS2812 标准时序，GRB 像素缓存，统一刷新输出。

#define WS2812_GPIO 9
#define WS2812_LED_NUM 512
//单像素填色GRB
void ws2812_set_pixel(uint16_t idx,uint8_t r,uint8_t g,uint8_t b){
    led_buffer[idx*3+0]=g;
    led_buffer[idx*3+1]=r;
    led_buffer[idx*3+2]=b;
}

2. 三维坐标映射算法

根据硬件S形、Z字形走线规则，编写xyz三维坐标与物理灯珠序号的映射函数，将抽象的三维空间坐标精准对应到每一颗LED，实现“按空间点位点亮灯光”，是所有3D特效的算法基础。硬件层内蛇形、层间 Z 字型走线，map_xyz_to_index[x][y][z]把三维坐标转为一维灯序号。

static uint16_t map_xyz_to_index[9][9][9];
void cube3d_init_mapping(void){
    int idx=0;
    for(int z=1;z<=8;z++){
        if(z%2==1)//奇数层正向蛇形
        else//偶数层反向蛇形
    }
}
//三维坐标点灯
void cube_set_pixel(uint8_t x,uint8_t y,uint8_t z,uint8_t r,uint8_t g,uint8_t b){
    uint16_t i=get_index(x,y,z);
    led_r[i]=r;led_g[i]=g;led_b[i]=b;
}

3. 模块化光效函数封装

程序将每一种动态效果独立封装为函数，包含物理碰撞模拟、空间矩阵运算、色彩渐变算法、对称渲染算法等，实现了十余种高观赏性三维动态效果，代码结构清晰、可移植性强、便于拓展升级。

如：// 1. 静态棱显示（白色常亮）
void cube_outline_static(void)
{
    cube_clear();
    for (int x = 1; x <= CUBE_SIZE; x++) {
        for (int y = 1; y <= CUBE_SIZE; y++) {
            for (int z = 1; z <= CUBE_SIZE; z++) {
                if (is_on_edge(x, y, z)) {
                    cube_set_pixel(x, y, z, 255, 255, 255);
                }
            }
        }
    }
    cube_show();
}

4. FreeRTOS任务调度运行

基于实时操作系统循环调用动画函数，运行流畅稳定，无卡顿、无死机，具备工业嵌入式程序的稳定性与规范性。

六、项目功能展示与效果说明

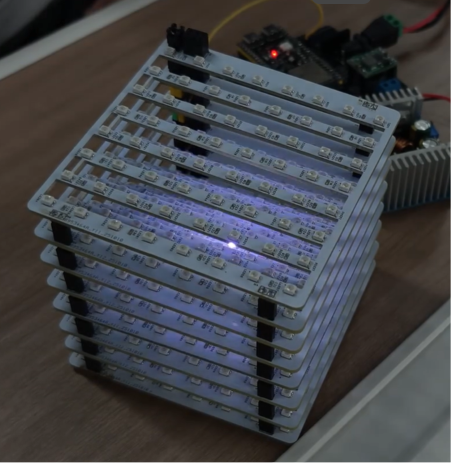

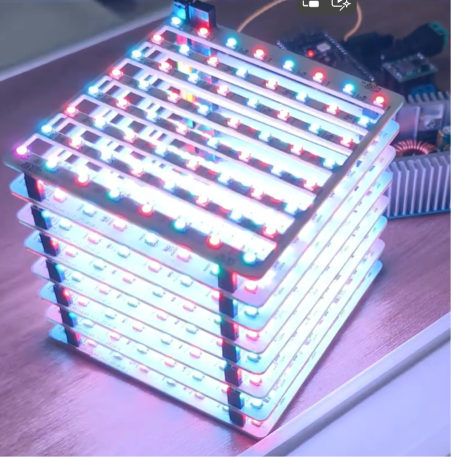

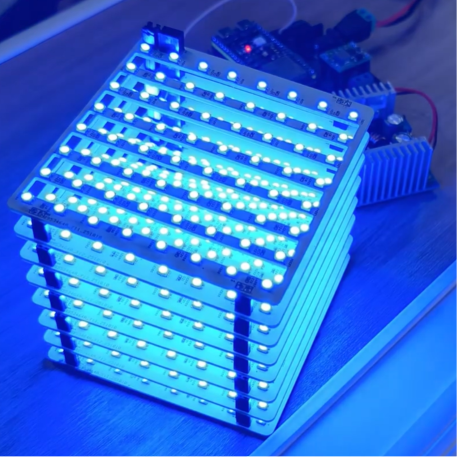

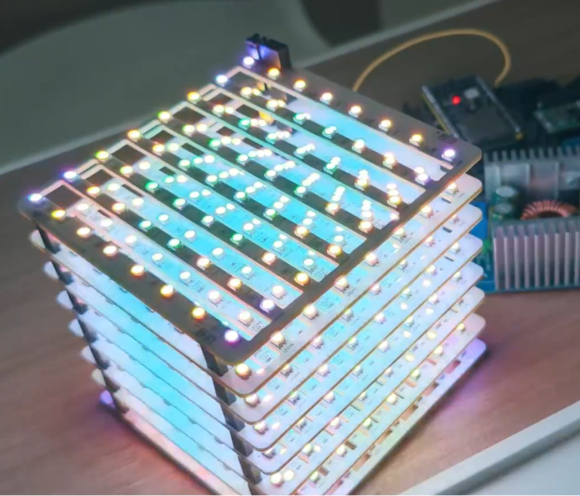

本项目最终实现十余种成熟的三维动态灯光特效，全部自动循环运行，具体功能如下：

1. 三维弹跳球效果：模拟物理运动，光点在立方体内自由碰撞反弹，碰到边界自动回弹，物理效果真实自然。

2. 3D立体棋盘效果：三维空间双色棋盘交替切换，立体层次感极强。

3. 彗星拖尾穿梭效果：光点高速移动并附带渐变尾迹，模拟星空彗星运动效果。

4. 空间旋转平面效果：彩色平面在X、Y、Z三轴之间交替旋转，色彩实时渐变。

5. 立体光柱上升效果：单柱彩色光柱从底层逐层生长点亮，动态舒展。

6. 中心爆炸扩散效果：从立方体中心向外圈层扩散点亮，模拟爆炸冲击波效果。

7. 三维螺旋上升效果：彩色光点沿立体螺旋轨迹持续爬升运动。

8. 3D矩阵雨效果：复刻经典绿色矩阵雨滴下落特效，立体空间感十足。

9. 八象限万花筒对称特效：基于空间对称算法，实现全屏彩色对称渐变动画，视觉绚丽。

七、设计过程遇到的难题与解决方法

问题1：512颗灯珠整体功率大，单电源供电出现亮度不均、频闪、重启

解决方法：排查发现是大电流负载干扰主控电源。最终采用双路独立5V降压方案，单片机与灯阵完全分开供电，彻底消除电源干扰问题，设备全程稳定运行。

问题2：灯珠走线不规则，初始点亮顺序错乱、特效错位

解决方法：仔细核对每层S形、层间Z字形走线规律，重新编写精准的三维坐标映射表，匹配硬件真实走线逻辑，完美解决灯序错乱问题。

问题3：传统延时驱动时序不稳定，大批量灯珠容易花屏、色偏

解决方法：改用ESP32-S3的RMT硬件时序发生器驱动，硬件级输出标准时序，不占用CPU资源，驱动稳定性大幅提升。

问题4：部分动态特效切换存在轻微闪烁

解决方法：优化清屏、刷新、延时逻辑，采用缓存统一刷新机制，避免单点频繁刷新导致的闪烁问题，画面更加流畅。

八、竞赛心得体会与建议

本次贸泽电子M-Design创意设计大赛，让我完整完成了从硬件结构设计、供电系统搭建、走线规划、底层驱动编写、三维算法设计到整体功能调试的全套嵌入式项目开发流程。本次制作的8×8×8三维光立方项目，不同于简单的点灯、显示类基础作品，涉及硬件抗干扰设计、大规模阵列驱动、三维空间数学运算、实时系统任务调度等多项核心技术，极大提升了我的嵌入式开发与硬件系统调试能力。

在项目制作过程中，我深刻认识到工业控制类项目对稳定性、规范性、逻辑性的严格要求。尤其是大功率负载的电源隔离、信号时序精准度、代码模块化设计，都是工业设备开发中非常重要的思维。通过不断排查频闪、乱序、干扰等问题，我的问题分析与解决能力得到了极大锻炼。

同时，本次大赛也为广大电子爱好者提供了优秀的创新实践平台，鼓励学生自主设计、自主实现、自主创新。我建议大赛可以后续增设更多智能控制、嵌入式视觉、智能算法类赛道引导，进一步激发学生的科创热情。未来我也会继续深耕嵌入式与工业控制领域，不断优化项目，尝试增加蓝牙控制、音乐律动、上位机交互、自定义图案编辑等拓展功能，让项目更加完善、更具实用性与创新性。
