一、项目介绍

本项目基于兆易创新 GD32H759IMT6 微控制器（Cortex-M7 600MHz）构建了 LVGL v8.3.5 嵌入式图形交互终端，与 Linux PC 端 Genesis 物理仿真引擎通过 ROS 话题通信形成全链路闭环——在 GD32 触控屏上实现包含欢迎动画、六自由度关节控制、笛卡尔坐标显示与急停联动的六屏 GUI 系统，经 115200bps 串口协议上传关节增量与急停事件，由 Python TCP 网关解析并转换为标准 ROS 消息驱动 Genesis 中 YHRG S1 六自由度仿真机械臂执行 PD 位置控制（100Hz 仿真步进），同时将末端位姿与关节状态以 10Hz 频率回传至嵌入式终端实时显示，急停状态在全链路中同步传播并触发硬件 LED 指示与仿真引擎冻结，最终打通了“触控输入 → 串口传输 → ROS 消息转换 → 物理仿真执行 → 状态反馈回显”的端到端技术闭环，形成一套可复用的嵌入式前端 + 具身智能仿真后端的机械臂原型验证框架。本项目 Linux PC 部分的代码及后续优化工作将在 https://github.com/yjhsh/s1_genesis 同步开源。

任务方向：教育与创意互动——机械臂仿真控制演示系统（自命题）。

二、系统设计

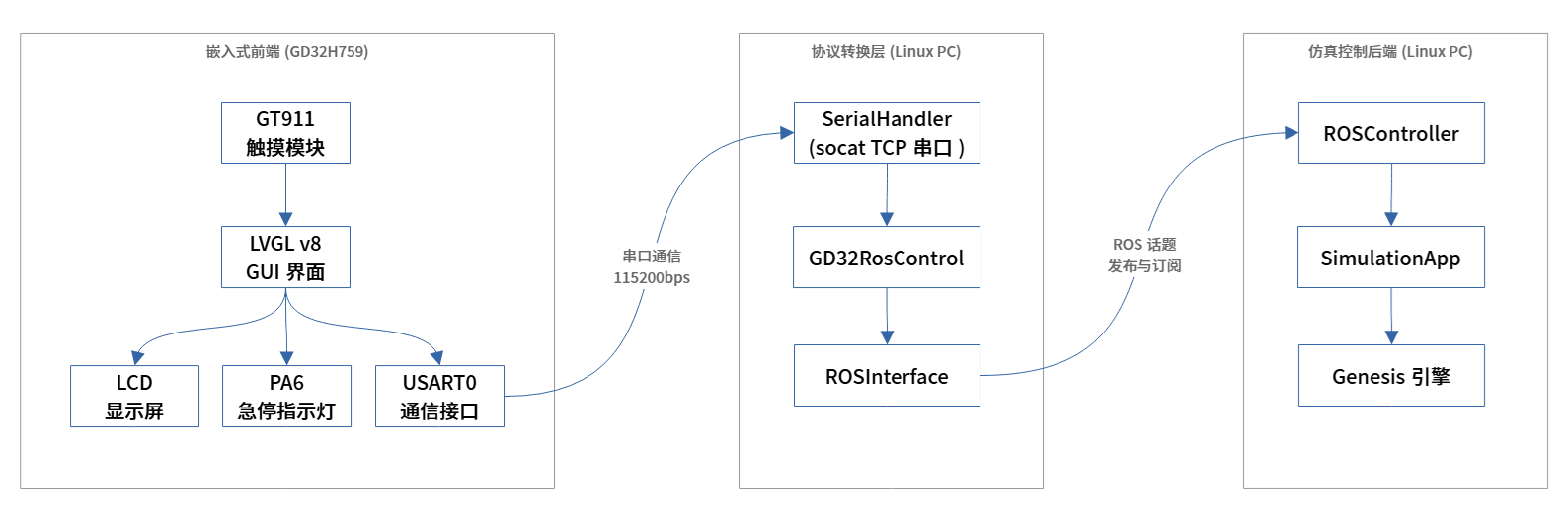

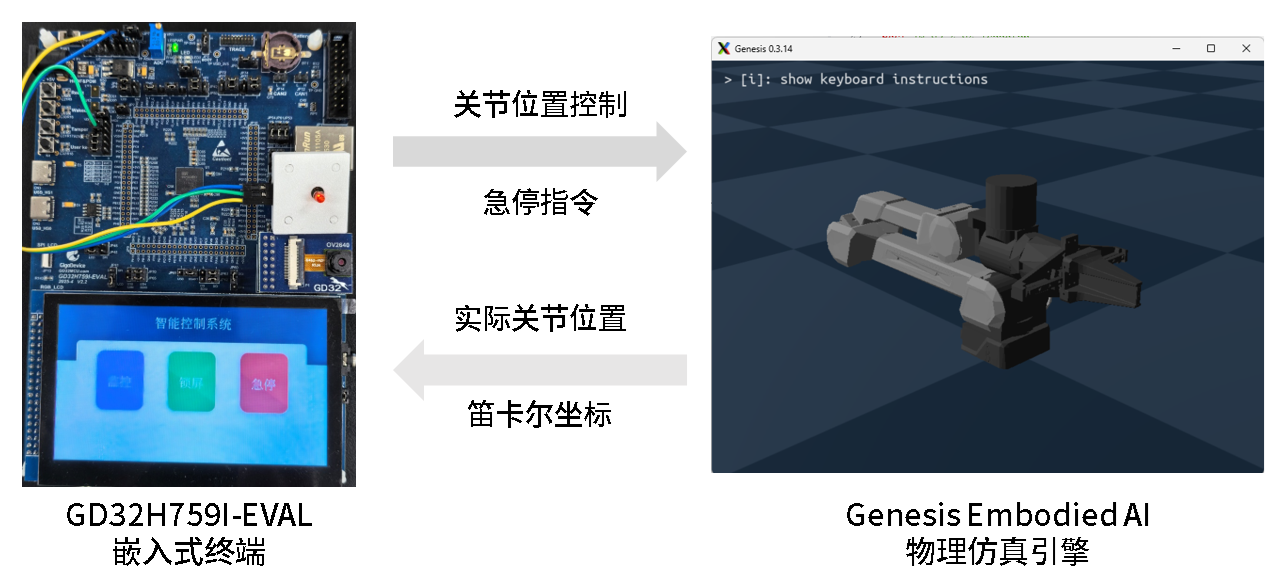

2.1 整体架构

系统采用"嵌入式前端—协议转换层—仿真控制后端"的三层架构模式。

2.2 嵌入式前端（硬件部分）

本项目以兆易创新 GD32H759I-EVAL 评估板 为嵌入式核心硬件平台，搭载 GD32H759IMT6 微控制器（ARM Cortex-M7 内核，主频 600MHz，内置 1MB SRAM 与 2MB Flash），通过 EXMC 总线外扩 32MB SDRAM 作为 LVGL 帧缓冲，驱动 4.3 寸 TFT LCD（480×272 RGB565）经 TLI 接口实现硬件图层叠加显示；人机交互采用 I2C 接口的 GT911 电容触摸 IC 捕获多点触控事件，USART0（115200bps）负责与上位机的全双工串行通信，PA6 引脚配置为推挽输出驱动急停指示 LED，构成一套独立运行的嵌入式人机交互终端。

2.3 协议转换层

异构系统间通过 ROS Noetic 作为分布式通信中间件，定义 /real_arm/joint_angles 、 /real_arm/robot_state 和 /real_arm/robot_status 三个标准话题，所有消息以 std_msgs/String 承载 JSON 结构化数据，实现 GD32 桥接节点（ gd32_ros_bridge ）与仿真控制节点（ yhrg_s1_controller）间的发布/订阅解耦。串口接入采用 socat 构建虚拟串口桥接 —— 将远端 GD32 设备经 TCP 端口传入的串口数据流映射为Linux电脑本地 /dev/ttyVUSB0 伪终端设备，使得 GD32-ROS 桥接节点可通过标准 pyserial 接口透明访问远程物理硬件，消除了嵌入式设备与 Linux 主机间的物理连接距离约束，配合一键启动脚本 start_s1_system.sh 完成 roscore → socat → gd32_ros_control → main_mvc 四进程的自动化启动。

2.4 仿真控制后端

仿真后端采用 Genesis —— 新一代 GPU 加速物理仿真引擎，被广泛部署于具身智能与机器人策略学习领域。Genesis 内置高精度刚体动力学求解器与 PD 位置控制器，直接支持 URDF 标准模型描述文件加载，本项目中以 gs.init(backend=gs.gpu) 启用 GPU 后端，加载 YHRG S1 六自由度机械臂 URDF 模型，逐关节配置 PD 增益，以 0.01s 仿真时间步长执行 100Hz 物理步进；工程采用 MVC 架构 + 代理模式 将其封装为 ISimulatorProxy 抽象接口下的 GenesisSimulatorProxy 实现，实现仿真引擎与控制逻辑的完全解耦，便于替换或扩展。每 10 个仿真步发布一次机器人状态（位置、速度、力矩、末端位姿），形成 10Hz 的状态反馈流，将物理仿真运行结果实时回流至嵌入式终端。

Genesis仿真器的在线文档：https://genesis-world.readthedocs.io/zh-cn/latest/

三、活动指定厂家器件使用情况

3.1 元器件信息及用途

本项目使用了1个由Infineon生产的2N7002 N-MOS（产品链接 https://www.mouser.cn/ProductDetail/726-2N7002H6327XTSA2）。它的漏源极击穿电压 60 V，连续漏极电流 300 mA，栅源极阈值电压 1.5 V。它被用于搭建LED指示灯驱动电路，在系统的急停模式激活后，使 LED 处于最大亮度。

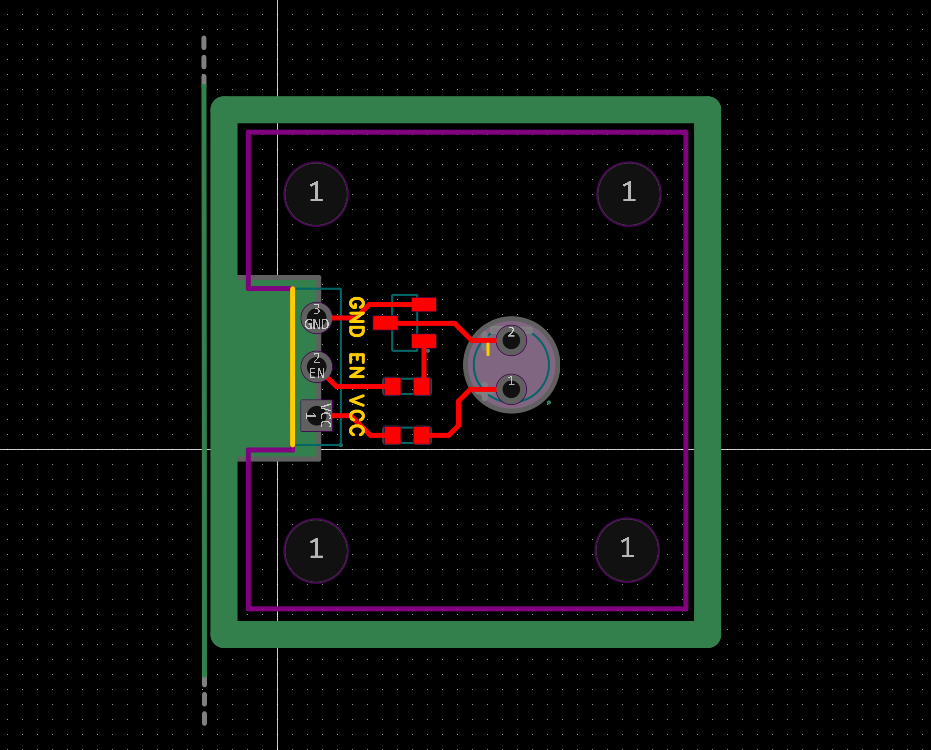

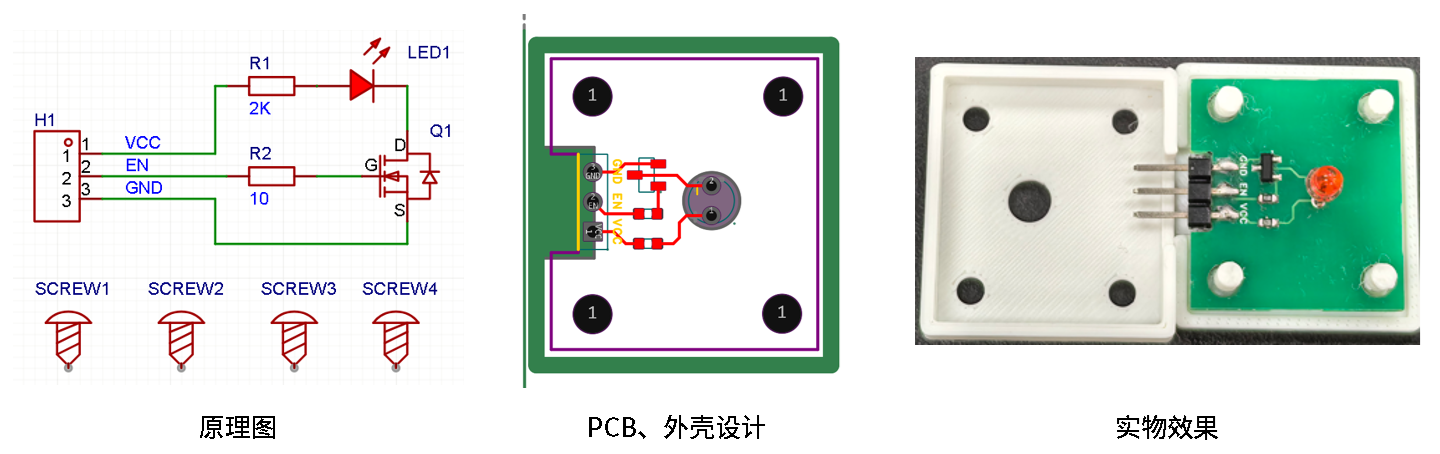

3.2 原理图、PCB和外壳设计

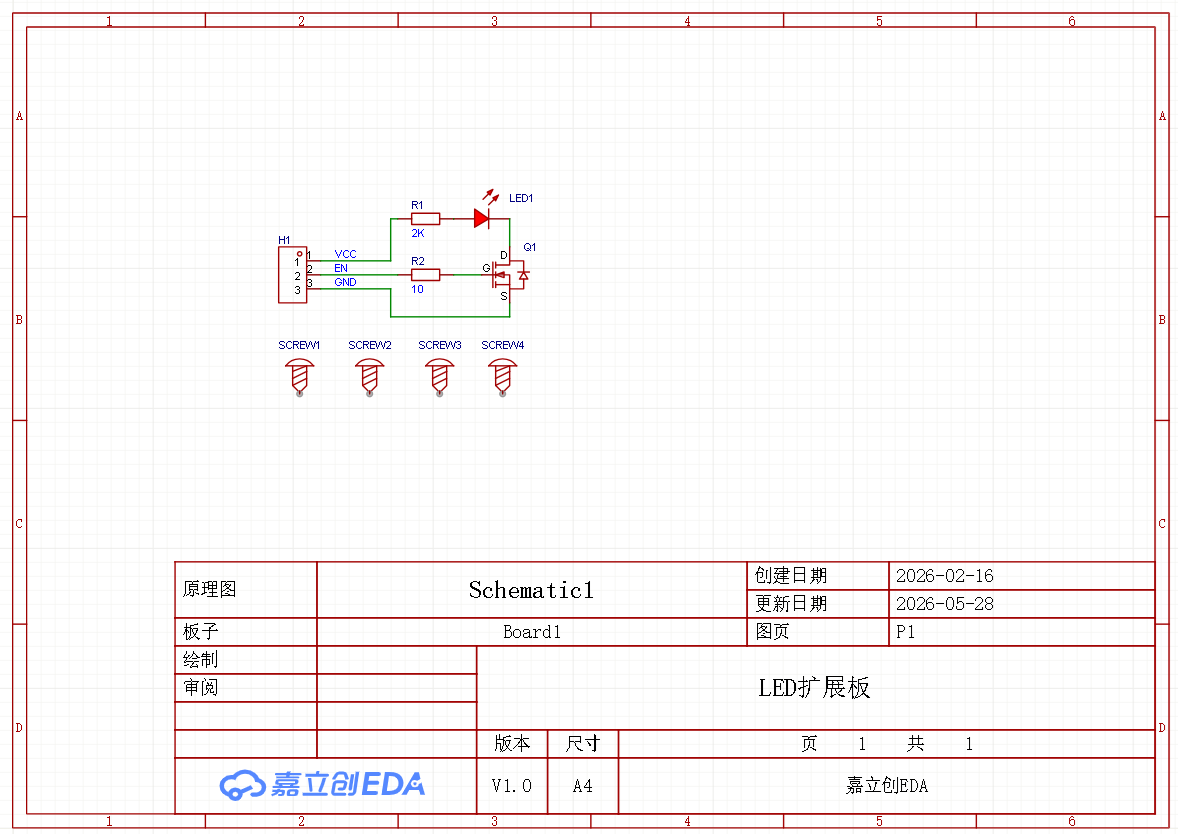

本项目使用立创EDA设计了一个 2N7002 N-MOS 驱动电路来控制 LED 。GD32 PA6 引脚连接模块的 EN 引脚，输入高电平，使 LED 处于最大亮度。此外，本项目使用立创EDA为模块设计了一个塑料外壳（PCB设计图中的绿线是3D外壳的边框），起到美观的作用。壳体上下两部分可直接合上，不需要借助工具或固定件。

四、嵌入式前端软件设计

4.1 整体介绍

本项目使用 Keil MDK-ARM (ARMCC v6) 工具链，目标芯片 GD32H759IMT6，使用 GUI-Guider 构建基于 LVGL v8.3.5 的图形界面，使用 TRAE 完成图形界面的内容定制。其中，LVGL 框架的移植参考 https://bbs.eeworld.com.cn/thread-1285869-1-1.html 的 Keil 工程代码，在此向该项目的作者表示感谢。

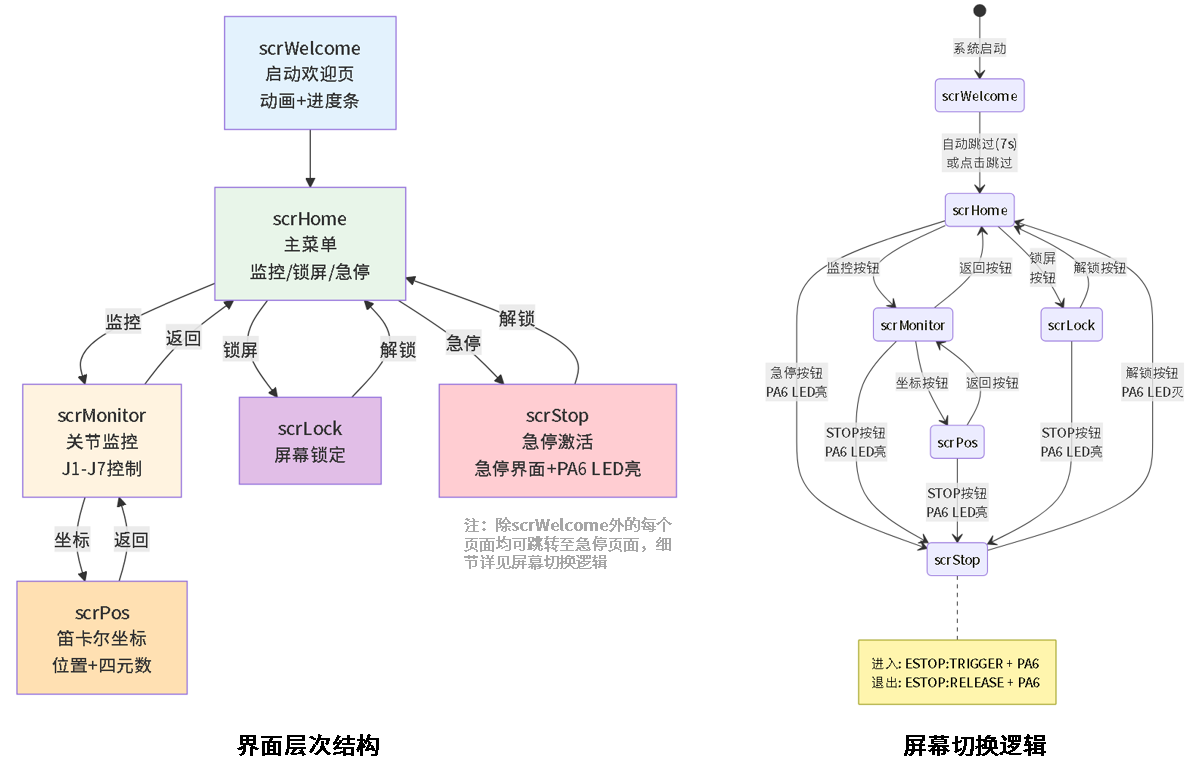

4.2 软件流程图

4.3 关键代码介绍

• 机械臂 UI 全局状态： robot_ui_t。

typedef struct {
    scrWelcome_ui_t  scrWelcome;      // 欢迎页UI对象
    scrMonitor_ui_t  scrMonitor;      // 监控页UI对象
    scrPos_ui_t      scrPos;          // 坐标页UI对象
    scrShutdown_ui_t scrShutdown;     // 关机页UI对象（代码保留，界面入口已移除）
    scrLock_ui_t     scrLock;         // 锁屏页UI对象
    scrStop_ui_t     scrStop;         // 急停页UI对象
    float joint_angles[7];            // 7个关节角度/位移 [J1-J6:度, J7:mm]
    float pos_x, pos_y, pos_z;       // 末端执行器位置 (mm)
    float quat_w, quat_x, quat_y, quat_z; // 四元数姿态
    int32_t temperature;              // 电机温度 (°C)（预留）
    bool teach_mode_active;           // 示教模式激活标志（预留）
} robot_ui_t;

• 关节控制组件 (create_joint_control)：每个关节（J1-J7）包含标签、增减按钮、进度条与数值显示。

static void create_joint_control(lv_obj_t *parent, int joint_num, int y_offset,
                                  lv_obj_t **bar, lv_obj_t **label,
                                  lv_obj_t **btnMinus, lv_obj_t **btnPlus,
                                  lv_obj_t **labelValue)
{
    char buf[16];
    sprintf(buf, "J%d", joint_num);

    *label = lv_label_create(parent);
    lv_label_set_text(*label, buf);
    lv_obj_set_pos(*label, 5, y_offset + 5);
    lv_obj_set_style_text_color(*label, lv_color_hex(0x2f3243), LV_PART_MAIN|LV_STATE_DEFAULT);
    lv_obj_set_style_text_font(*label, &lv_font_montserratMedium_14, LV_PART_MAIN|LV_STATE_DEFAULT);

    *btnMinus = lv_btn_create(parent);
    lv_obj_set_pos(*btnMinus, 35, y_offset);
    lv_obj_set_size(*btnMinus, 28, 28);
    lv_obj_set_style_bg_color(*btnMinus, lv_color_hex(0x2f3243), LV_PART_MAIN|LV_STATE_DEFAULT);
    lv_obj_set_style_radius(*btnMinus, 5, LV_PART_MAIN|LV_STATE_DEFAULT);
    lv_obj_t *labelMinus = lv_label_create(*btnMinus);
    lv_label_set_text(labelMinus, "-");
    lv_obj_center(labelMinus);
    lv_obj_set_style_text_color(labelMinus, lv_color_hex(0xffffff), LV_PART_MAIN|LV_STATE_DEFAULT);

    *bar = lv_bar_create(parent);
    lv_bar_set_range(*bar, 0, 100);
    lv_bar_set_value(*bar, 50, LV_ANIM_OFF);
    lv_obj_set_pos(*bar, 68, y_offset + 6);
    lv_obj_set_size(*bar, 64, 16);
    lv_obj_set_style_bg_color(*bar, lv_color_hex(0xe0e0e0), LV_PART_MAIN|LV_STATE_DEFAULT);
    lv_obj_set_style_bg_color(*bar, lv_color_hex(0x2ad3ff), LV_PART_INDICATOR|LV_STATE_DEFAULT);
    lv_obj_set_style_radius(*bar, 5, LV_PART_MAIN|LV_STATE_DEFAULT);

    *btnPlus = lv_btn_create(parent);
    lv_obj_set_pos(*btnPlus, 137, y_offset);
    lv_obj_set_size(*btnPlus, 28, 28);
    lv_obj_set_style_bg_color(*btnPlus, lv_color_hex(0x2f3243), LV_PART_MAIN|LV_STATE_DEFAULT);
    lv_obj_set_style_radius(*btnPlus, 5, LV_PART_MAIN|LV_STATE_DEFAULT);
    lv_obj_t *labelPlus = lv_label_create(*btnPlus);
    lv_label_set_text(labelPlus, "+");
    lv_obj_center(labelPlus);
    lv_obj_set_style_text_color(labelPlus, lv_color_hex(0xffffff), LV_PART_MAIN|LV_STATE_DEFAULT);

    *labelValue = lv_label_create(parent);
    sprintf(buf, "%.2f", 0.0f);
    lv_label_set_text(*labelValue, buf);
    lv_obj_set_pos(*labelValue, 170, y_offset + 5);
    lv_obj_set_style_text_color(*labelValue, lv_color_hex(0x2f3243), LV_PART_MAIN|LV_STATE_DEFAULT);
    lv_obj_set_style_text_font(*labelValue, &lv_font_montserratMedium_14, LV_PART_MAIN|LV_STATE_DEFAULT);

• 关节控制事件回调函数：以J1为例，按下“+”或“-”按键后，发送J1关节角度加减1的指令。

static void btn_j1_minus_cb(lv_event_t *e)
{
    lv_event_code_t code = lv_event_get_code(e);
    if (code == LV_EVENT_CLICKED || code == LV_EVENT_LONG_PRESSED_REPEAT) {
        lv_event_stop_bubbling(e);
        send_joint_increment_cmd("J1", -1);
    }
}


static void btn_j1_plus_cb(lv_event_t *e)
{
    lv_event_code_t code = lv_event_get_code(e);
    if (code == LV_EVENT_CLICKED || code == LV_EVENT_LONG_PRESSED_REPEAT) {
        lv_event_stop_bubbling(e);
        send_joint_increment_cmd("J1", +1);
    }
}

• 上位机与MCU间的串口通信指令协议详见附录。

五、上位机 Linux 系统 ROS 消息转换与 Genesis 仿真控制

5.1 整体介绍

上位机系统采用 MVC（Model-View-Controller）架构，实现了从 GD32 微控制器硬件到 Genesis 物理仿真引擎的完整数据闭环。系统通过 ROS 作为中间件进行进程间通信，通过 socat 虚拟串口桥接实现硬件与软件的解耦。

一键启动脚本 start_s1_system.sh 按以下顺序启动4个核心进程：

5.2 核心类设计

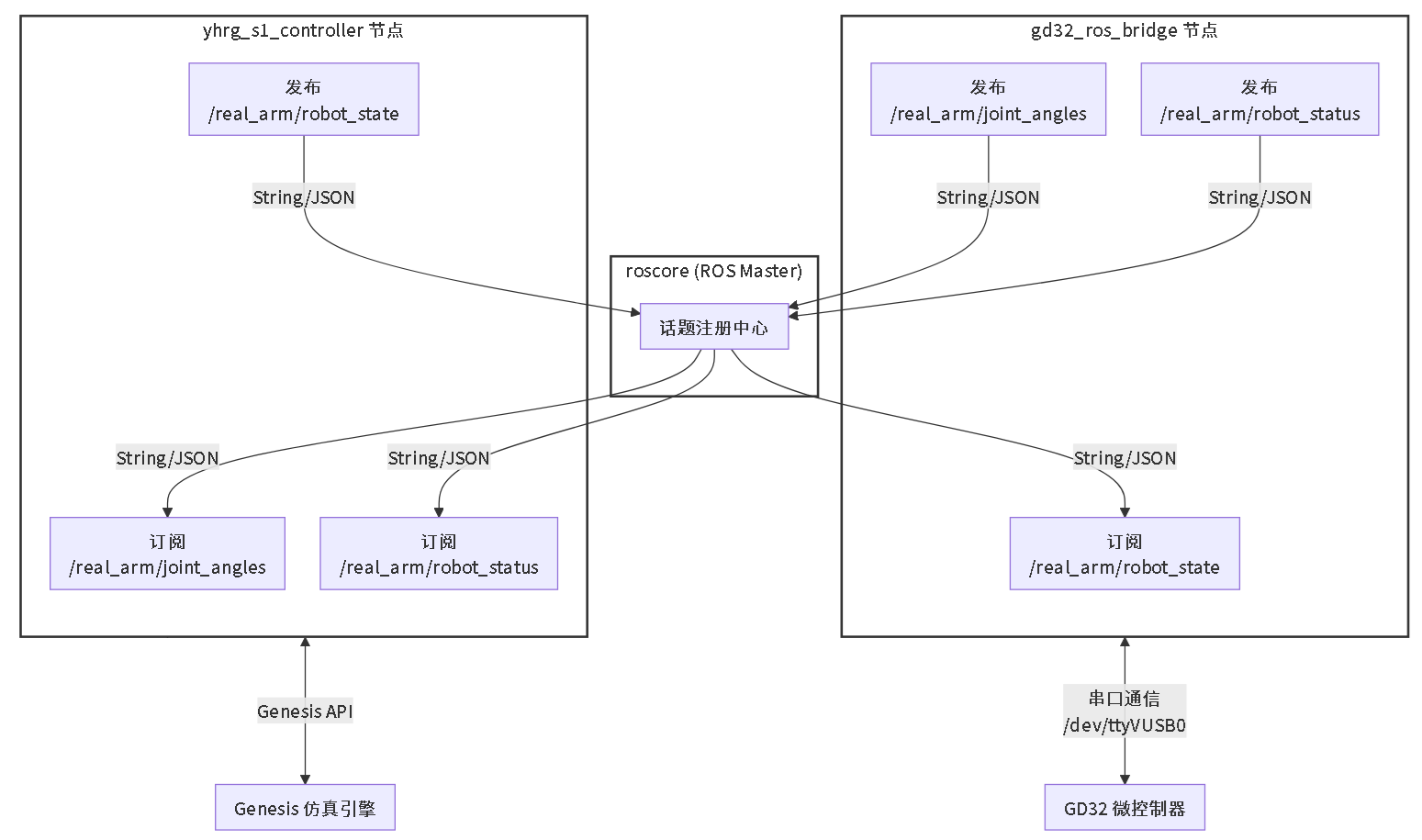

5.3 ROS 节点详细说明

ROS 话题消息格式详见附录。

5.4 数据处理与环境交互机制

• 在 Linux 安装 socat 工具后，启动脚本通过它建立虚拟串口桥接，将远程 GD32 设备的 TCP 串口映射为本地 PTY 设备：

sudo socat pty,link=/dev/ttyVUSB0,raw,echo=0 tcp:$SOCAT_IP:7797 &

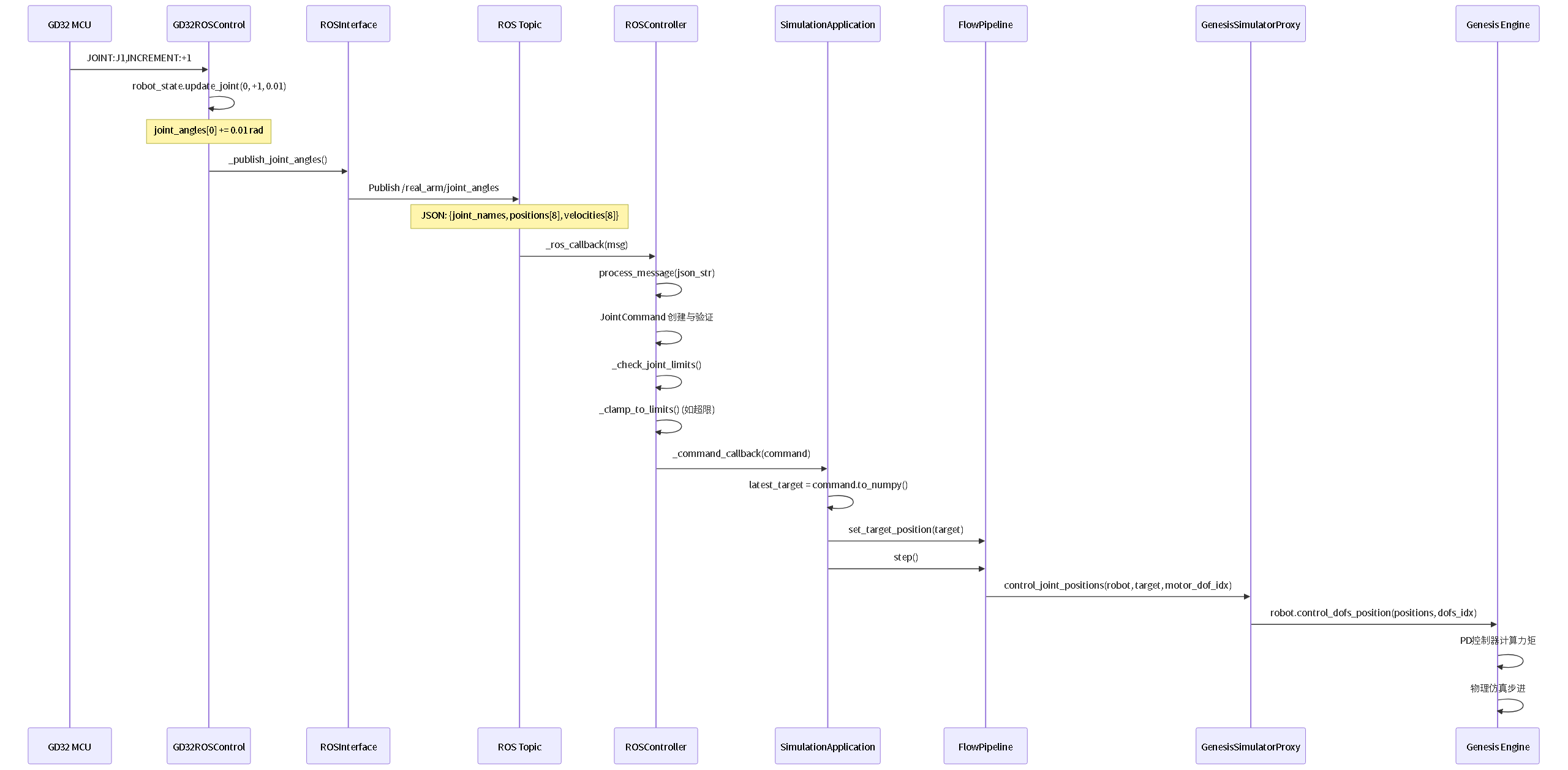

• GD32 到 Genesis 仿真器的关节命令流

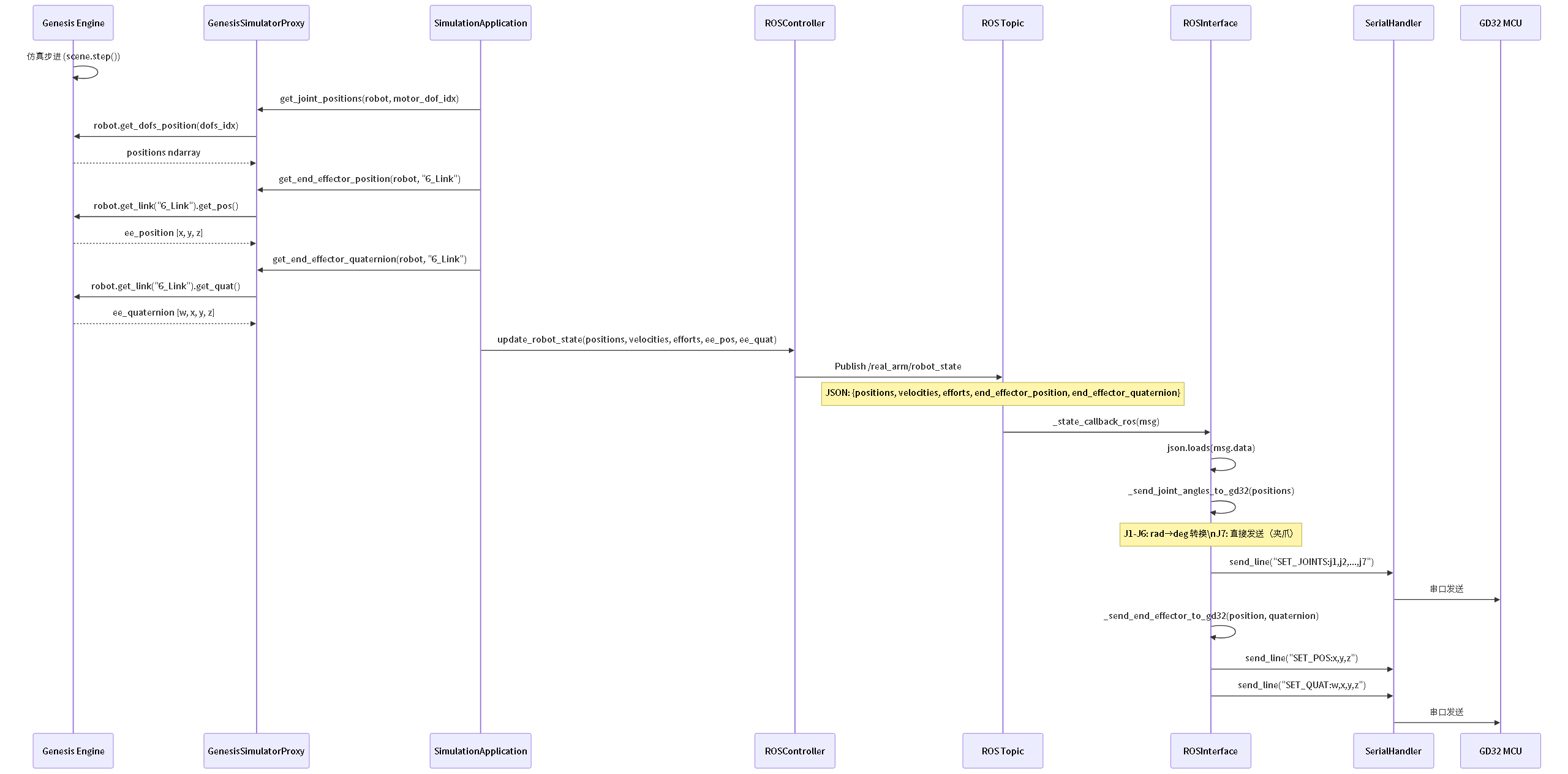

• Genesis 仿真器到 GD32 的状态反馈流

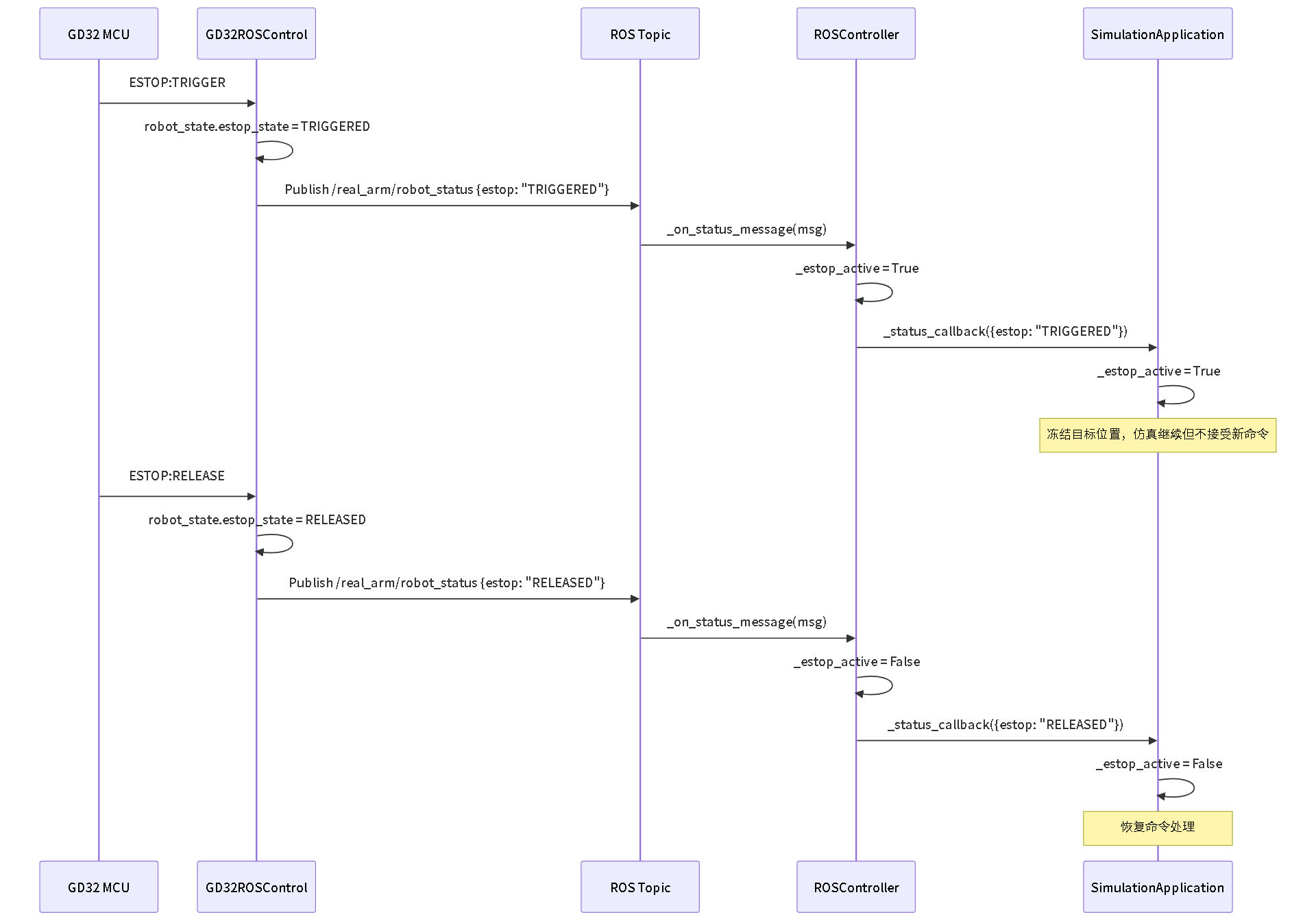

• 急停状态传播

5.5 仿真控制循环

在main_mvc.py中，程序以约 100Hz（time.sleep(0.01)）的频率持续运行。每次循环首先检查急停状态：若未急停，则通过 target_lock 线程安全地读取 ROS 回调更新的最新目标关节角度，并同步写入 RobotState 和 FlowPipeline；无论是否急停，都会执行 FlowPipeline.step() 驱动 Genesis 物理仿真前进一步（急停时目标位置冻结，当前指令仍可完成）。随后从仿真器读取当前关节位置、速度、力矩以及末端执行器的位置和四元数姿态，并以不同频率向外输出：每 10 步（~10Hz）通过 ros_controller.update_robot_state() 将机器人状态发布到 /real_arm/robot_state ROS 话题供 GD32 桥接端接收；每 100 步（~1Hz）记录末端位姿日志，并在距上次打印超过 1 秒时在终端刷新显示命令计数、平均延迟和关节位置等统计信息。循环通过 Ctrl+C 中断后，在 finally 块中安全停止 ROS 控制器，确保资源释放。

try:
    while True:
        if not self._estop_active:
            with target_lock:
                target = latest_target.copy()
            self._robot_state.set_target_positions(target)
            self._flow_pipeline.set_target_position(target)

        self._flow_pipeline.step()

        positions = self._simulator_proxy.get_joint_positions(self._robot, self._motor_dof_idx)
        velocities = self._simulator_proxy.get_joint_velocities(self._robot, self._motor_dof_idx)
        efforts = self._simulator_proxy.get_joint_efforts(self._robot, self._motor_dof_idx)

        ee_position = self._simulator_proxy.get_end_effector_position(
            self._robot, self._end_effector_link_name
        )
        ee_quaternion = self._simulator_proxy.get_end_effector_quaternion(
            self._robot, self._end_effector_link_name
        )

        if step_count % 100 == 0:
            logger.info(f"EE position: {ee_position}, EE quaternion: {ee_quaternion}")


        if step_count % 10 == 0:
            ros_controller.update_robot_state(
                positions=positions,
                velocities=velocities,
                efforts=efforts,
                end_effector_position=ee_position,
                end_effector_quaternion=ee_quaternion,
            )


        if step_count % 100 == 0:
            current_time = time.time()
            if current_time - last_stats_time >= 1.0:
                stats = ros_controller.get_statistics()
                print(f"\r[ROS] Commands: {stats['command_count']} | "
                        f"Latency: {stats['average_latency_ms']:.1f}ms | "
                        f"Position: {positions[0]:.3f}...", end="", flush=True)
                last_stats_time = current_time

        step_count += 1
        time.sleep(0.01)

except KeyboardInterrupt:
    logger.info("ROS simulation interrupted by user")
finally:
    ros_controller.stop()
    logger.info("ROS simulation ended")

六、功能展示

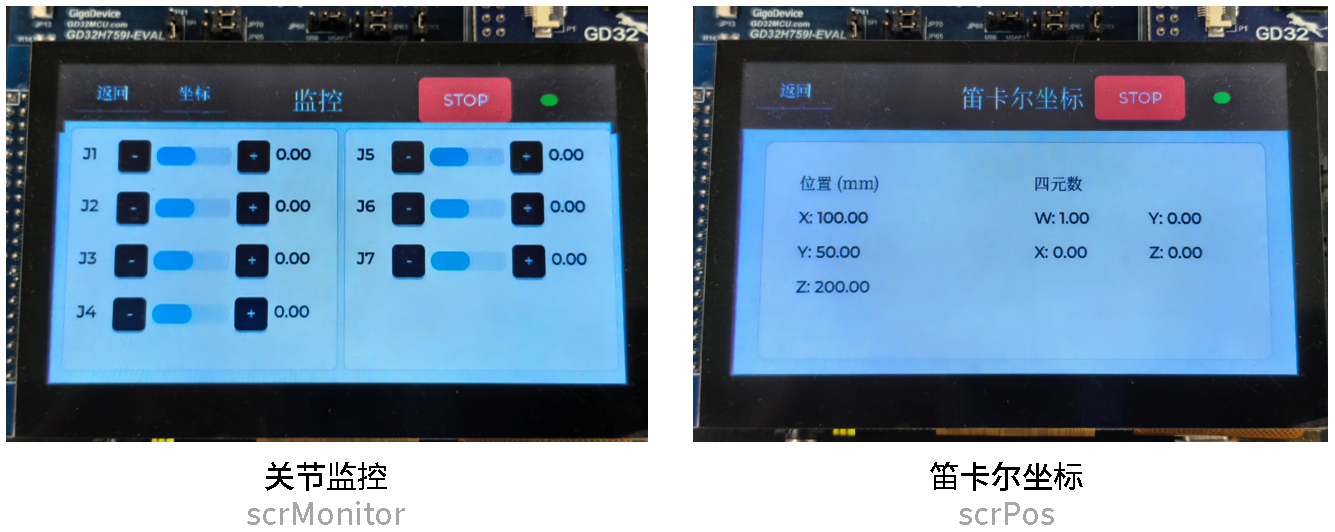

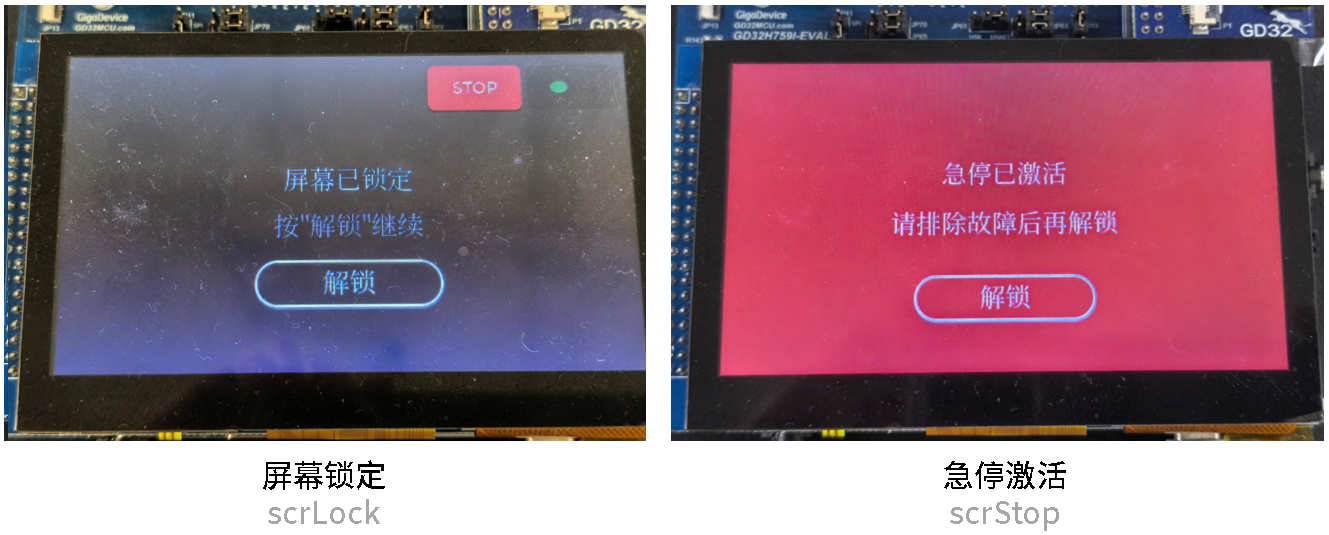

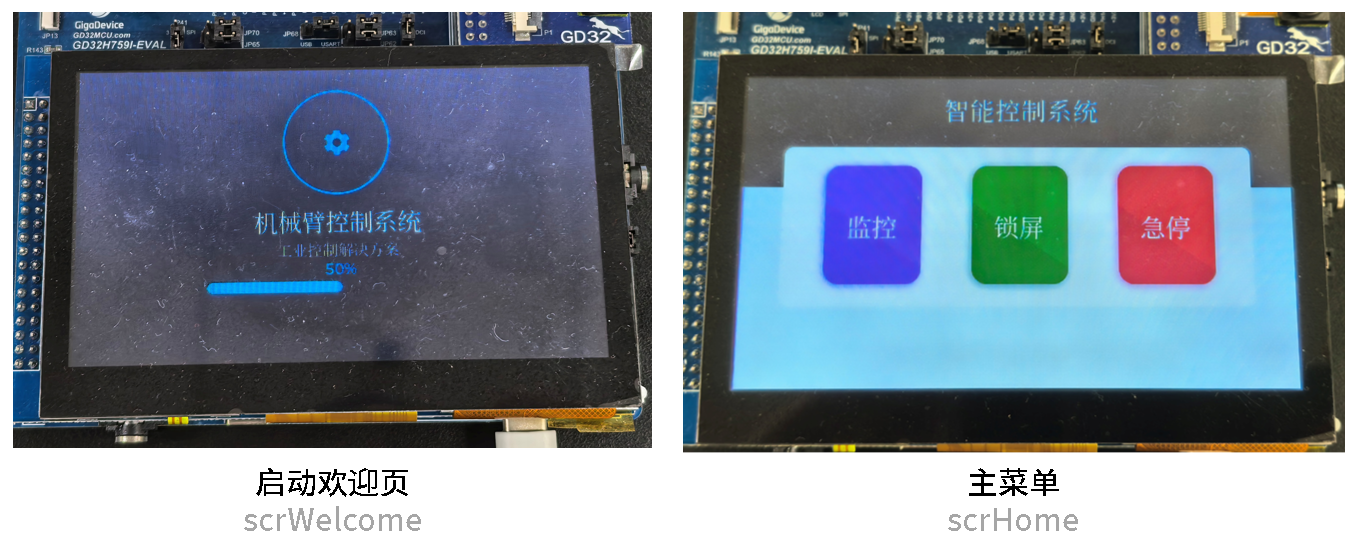

• 嵌入式前端可视化界面

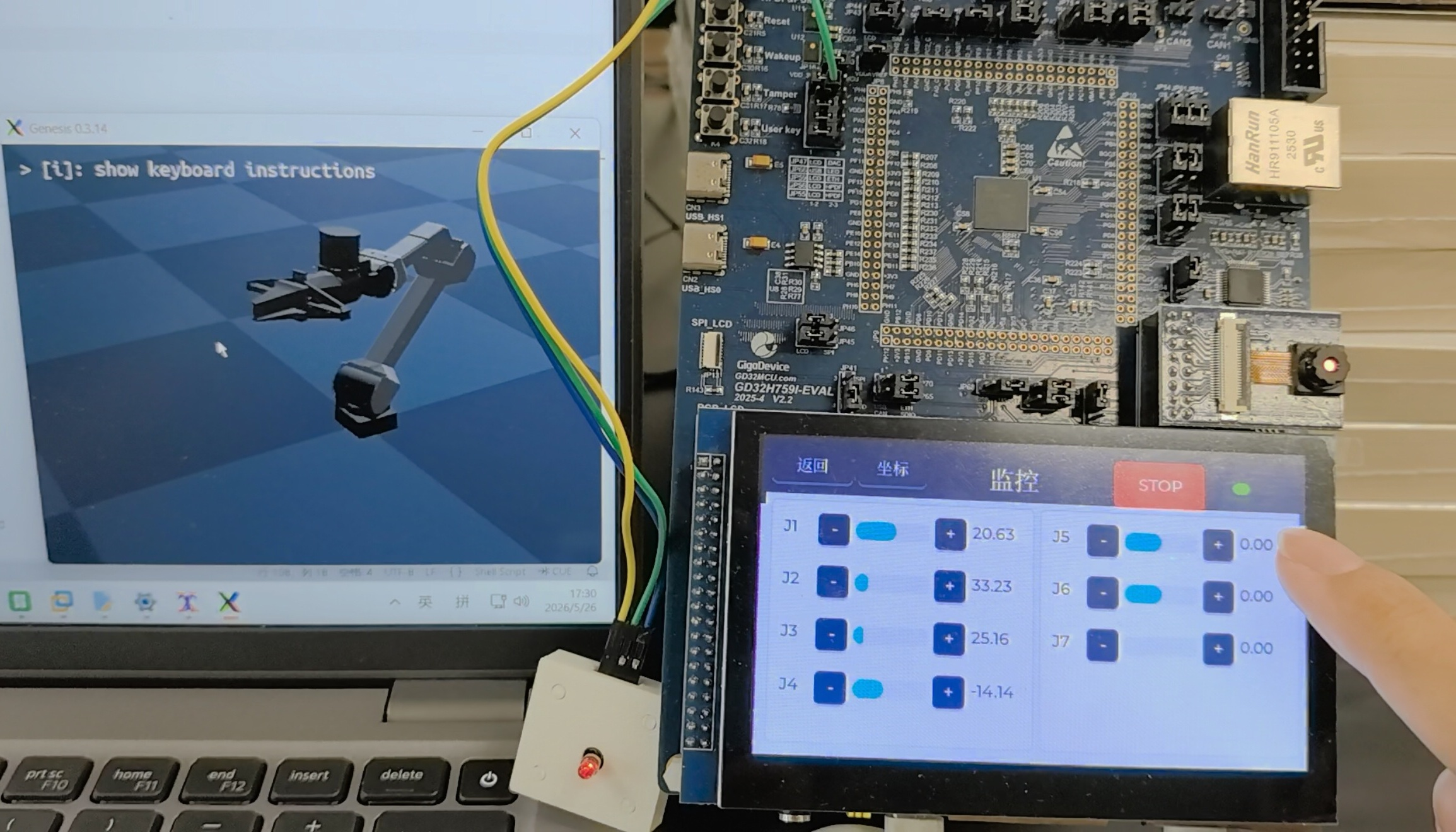

• 嵌入式终端与 Genesis 仿真环境交互

七、项目总结

本项目采用三层解耦架构（嵌入式前端 / 协议转换层 / 仿真控制后端），应用 MVC + 代理模式封装 Genesis API，通过 socat 虚拟串口桥接突破物理连接距离限制，完美解决原先必须前往服务器所在场地进行系统联调的麻烦，实现了急停事件从硬件 LED 指示到 ROS 话题传播再到仿真引擎冻结的全链路联动。项目验证了“嵌入式 GUI 终端 + 具身智能仿真平台”这一异构系统集成方案的工程可行性，为机器人控制原型开发与算法验证提供了一套可复用的参考框架。

感谢电子森林和贸泽电子对本项目的支持，期待下一次的M-Design活动！

附录

A. 上位机与MCU间的指令协议表

下行指令（上位机 → MCU）：

上行事件（MCU → 上位机，主动上报）：

B. ROS 话题消息格式

/real_arm/joint_angles 消息格式：

{
    "joint_names": ["1joint", "2joint", "3joint", "4joint",
                    "5joint", "6joint", "7joint", "8joint"],
    "positions": [0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0],
    "velocities": [0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0],
    "timestamp": 1234567890.123
}

/real_arm/robot_state 消息格式：

{
    "name": "ros_publisher",
    "joint_names": ["1joint", "2joint", "3joint", "4joint",
                    "5joint", "6joint", "7joint", "8joint"],
    "positions": [0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0],
    "velocities": [0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0],
    "efforts": [0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0],
    "end_effector_position": [0.5, 0.0, 0.8],
    "end_effector_quaternion": [1.0, 0.0, 0.0, 0.0],
    "timestamp": 1234567890.123
}

/real_arm/robot_status 消息格式：

{
    "estop": "TRIGGERED",
    "teach_mode": "EXIT",
    "timestamp": 1234567890.123
}
