一、项目概述

为满足中小型直流有刷电机的高性能驱动控制需求，本项目以ST官方L6203单通道全桥H桥驱动芯片为核心，自主设计并开发一款通用性强、耐压等级高、带过压过流保护的专用电机驱动模块。本模块可实现直流电机正转、反转、短路制动、高阻停机四种基础工作模式，同时支持高精度PWM无级调速功能。

L6203驱动芯片具备宽电压工作范围、大电流输出、集成保护电路等优势，最高支持48V电机供电电压，峰值输出电流可达4A，能够适配各类中小型直流减速电机。该模块可广泛应用于智能竞速小车、嵌入式机器人底盘、电动云台、小型自动化执行机构等机电一体化开发场景，具备极高的项目适配性与实际应用价值。

二、核心器件选型说明

本项目硬件器件均选用行业主流、采购便捷、性能稳定的商用元器件，所有核心器件均可在DigiKey官方平台直接采购，货源稳定、规格齐全，能够保障项目批量制作与后期迭代优化。具体器件参数明细如下表所示：

表格

3.1 整体架构划分

结合L6203芯片工作原理与电机驱动系统设计规范，本次驱动模块硬件电路整体划分为四大功能单元，各单元相互配合、独立分工，从供电、控制、辅助、输出多维度保障模块稳定运行，整体架构清晰、抗干扰能力优异：

1. 电源供电单元：分为逻辑电源与电机主电源，分别为芯片内部控制电路、外部驱动电机提供稳定供电；
2. 控制信号输入单元：接收主控MCU下发的电平信号与PWM调速信号，完成电机工作模式指令解析；
3. 自举续流辅助单元：依托自举电容与肖特基二极管，为高端MOS管提供驱动电压，辅助H桥电路正常导通；
4. 电机驱动输出单元：通过芯片H桥功率回路，将弱电控制信号转化为强电驱动信号，直接驱动直流电机运转。

3.2 电机控制逻辑

本模块通过IN1、IN2两个控制引脚的高低电平组合，切换内部H桥导通路径，以此实现电机四种工作状态；PWM调速功能依托单通道引脚输入脉冲信号，通过调节信号占空比，改变电机两端平均电压，实现无级调速。具体控制逻辑如下表：

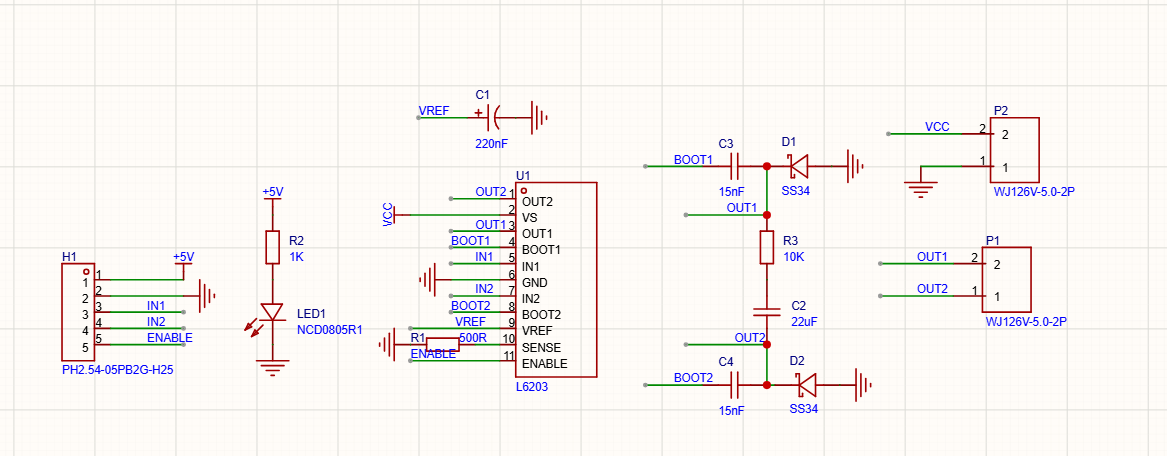

3.3 核心细分电路设计

3.3.1 自举驱动电路

L6203内部桥臂全部采用N沟道MOS管，相较于P沟道MOS管，N沟道方案成本更低、导通损耗更小，但高端桥臂需额外配置自举电路提供栅极驱动电压。本设计为上下两路桥臂分别配置15nF专用自举电容（C3、C4）与SS34肖特基二极管（D1、D2），搭建完整充电回路。

电路充电流程：外部5V逻辑电源→SS34续流二极管→自举电容储能→桥臂输出端→系统公共地。该电路可稳定为高端MOS管提供压差，保障桥臂正常导通，是模块电机驱动的核心辅助电路。

3.3.2 电流检测与基准电压电路

为实现过流保护功能，模块在芯片SENSE电流检测引脚串联500mΩ高精度采样电阻（R1），利用电流-电压转换原理，将回路电流转化为可被MCU采集的模拟电压信号，实时监测电机工作电流，有效规避电机堵转、负载过载引发的硬件损坏问题。

同时在VREF基准电压引脚外接220nF滤波电容（C1），滤除供电杂波与高频干扰，稳定芯片内部基准电压，提升驱动信号输出精度，降低电机转速波动。

3.3.3 电源与状态指示电路

模块电源分为双供电体系：VS引脚接入6~48V高压电源，为驱动电机供电；5V逻辑电源为芯片内部控制单元、自举电路、指示灯电路供电。芯片ENABLE为模块总使能引脚，低电平触发工作，主控MCU可通过该引脚远程启停模块，适配自动化控制系统。

板载0805封装红色电源指示灯，串联1KΩ限流电阻，接入5V逻辑电源，模块上电后指示灯常亮，直观反馈供电状态，便于研发人员快速排查硬件故障。

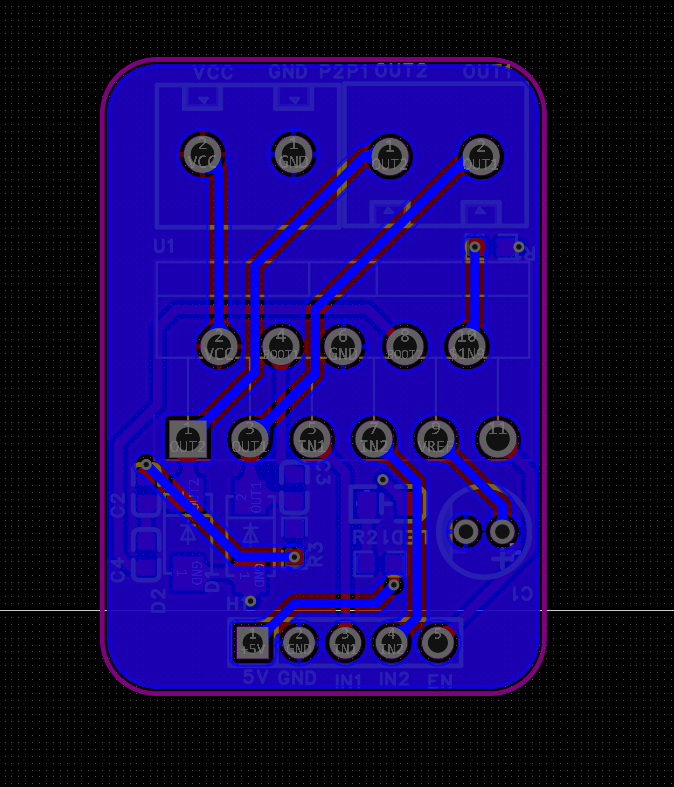

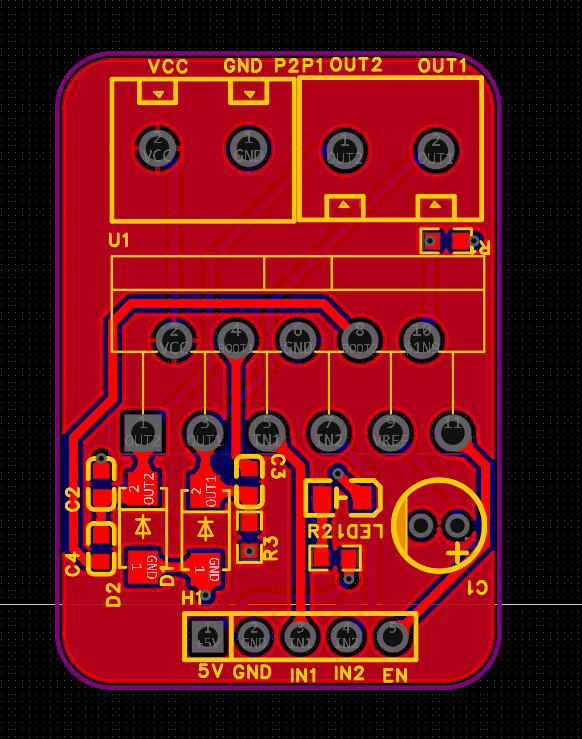

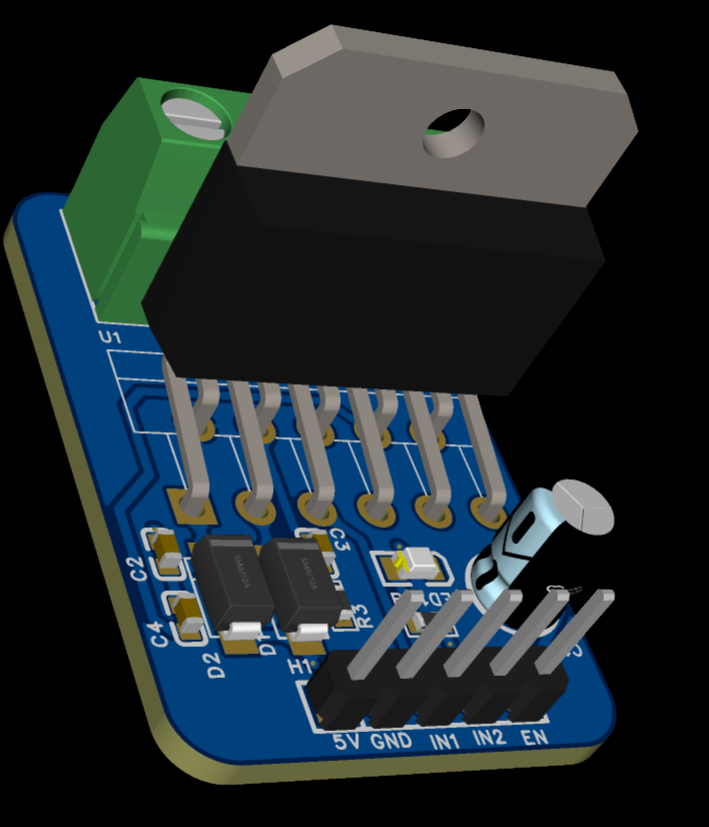

3.4 模块接口定义

3.4.1 控制信号输入接口（H1：PH2.54-05PB2G-H25）

3.4.2 电源与电机输出接口

四、模块核心性能指标

五、设计要点与调试方案

5.1 自举电路设计要点

自举电路是本模块设计重中之重，电容容值、二极管选型直接决定高端桥臂能否正常工作。设计与焊接过程中，必须严格选用15nF高频专用自举电容与SS34肖特基二极管，且元器件需就近BOOT引脚布局，缩短走线长度，减少线路损耗；若电路配置错误，将直接导致高端MOS管无法导通，电机无响应。

5.2 电源系统优化要点

直流电机启动、堵转瞬间会产生瞬时大电流，易造成供电电压波动、杂波干扰。设计时需在VS主电源引脚旁并联大容量电解滤波电容，抑制电压尖峰；同时外接电源需预留1.2倍以上电流余量，避免因供电不足导致电机转速异常、芯片反复重启。

5.3 过流保护调试要点

500mΩ采样电阻可实时采集回路电流，研发人员可结合主控MCU，设定阈值电压。当采样电压超出预设范围时，立即拉低ENABLE引脚闭锁模块输出，切断电机供电，以此实现软硬件双重过流保护，从根源上规避硬件烧毁风险。

5.4 散热优化要点

L6203芯片大电流工况下会产生工作温升，长时间满负载连续输出时，热量会持续累积，极易触发内置过热保护。实际使用场景中，建议为芯片加装小型铝制散热片，增强被动散热能力，保障模块能够长期稳定运行。

六、项目总结

本次项目完成了基于L6203芯片的单通道直流有刷电机驱动模块全套设计工作，涵盖器件选型、电路原理图绘制、功能电路优化、接口定义、调试方案制定等完整开发流程。所设计模块支持6~48V宽电压供电，具备大电流输出能力与多重安全保护机制，同时集成自举续流、电流采样、状态指示等附加功能，整体稳定性、兼容性、安全性远超同类型基础驱动模块。

模块采用标准化接口设计，可直接适配STM32、ESP32、Arduino等市面上主流嵌入式主控，能够快速落地至智能小车、机器人、电动云台等各类机电项目。本次设计不仅熟练掌握了H桥驱动芯片的工作原理、自举电路设计逻辑与PCB布局布线技巧，同时积累了高压大电流驱动电路的调试经验，为后续复杂运动控制系统、多通道驱动模块的研发奠定了扎实的理论与实践基础。
