一、项目介绍

本项目旨在利用恩智浦（NXP）FRDM-MCXA346开发板的串口通信功能，实现一个简易的交互式SHELL（命令行界面）。用户可以通过串口终端工具（如PuTTY、Tera Term或IDE内置终端）输入特定的文本命令，从而远程控制开发板上板载RGB LED的开关以及亮度调节。该项目是嵌入式系统中人机交互、外设驱动和实时系统应用的经典实践。

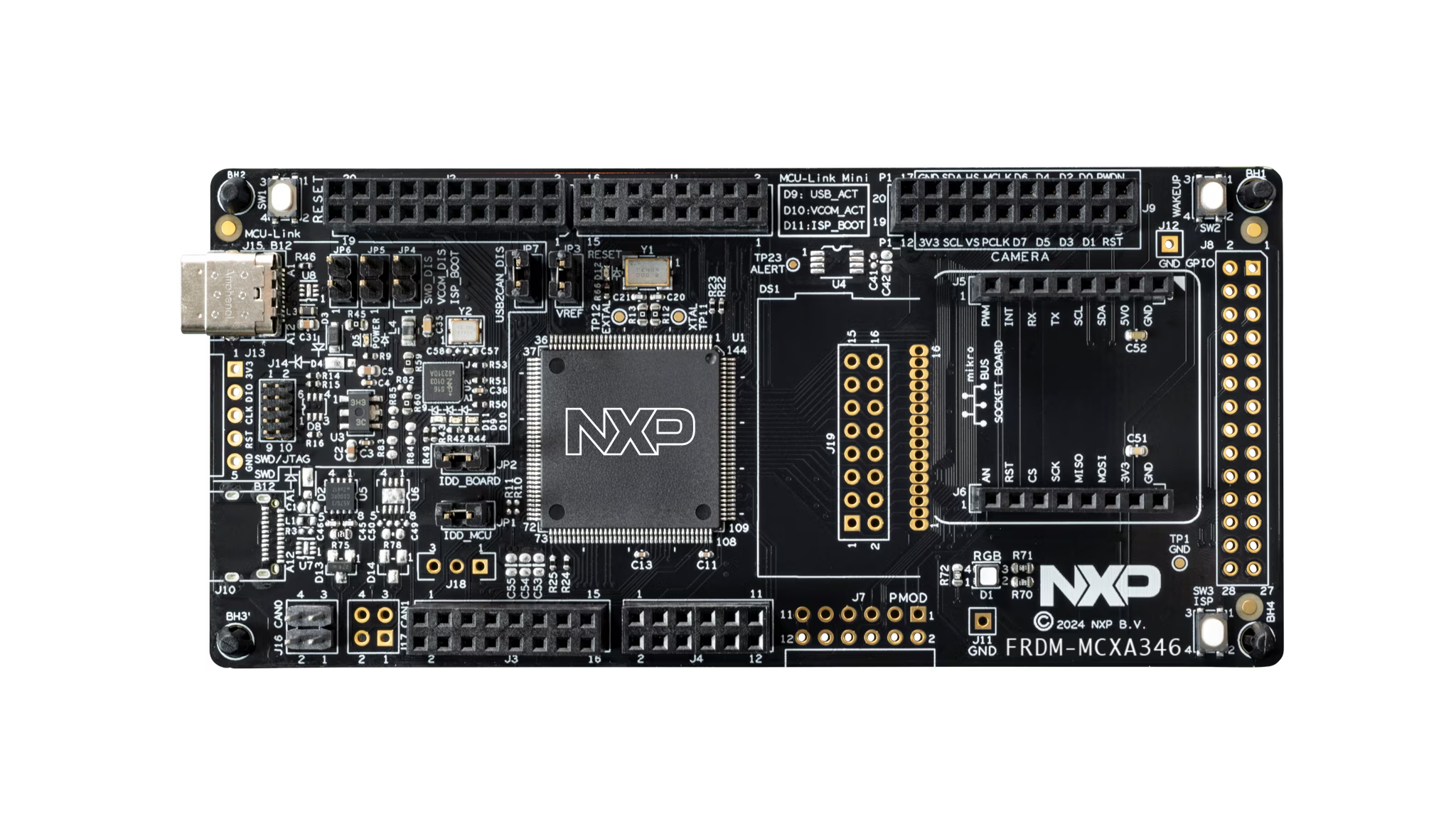

1.1 硬件介绍

• 核心开发板：FRDM-MCXA346 开发板。
• 主控MCU：基于Arm® Cortex®-M33内核的MCX微控制器系列，性能强劲，外设丰富。
• • 板载资源：
  • 用户LED：通常为可编程RGB LED或独立的用户LED（如D1），支持PWM（脉冲宽度调制）调光功能。
  • 调试与串口：板载LPC-Link2调试器，提供了一个虚拟COM端口（VCOM），通过USB连接即可实现调试和串口通信，无需额外硬件。
  • 引脚扩展：提供Arduino兼容接口，方便功能扩展。

1.2 功能概览

通过串口SHELL，用户可执行以下命令：

• help： 输出命令帮助信息。
• echo ： 输入回显。
• led on：点亮板载LED。
• led off：熄灭板载LED。
• led on red brightness ：设置LED的亮度。为0-100之间的整数，0为最暗（熄灭），100为最亮。

1.3 设计思路

本项目采用模块化、层次化的设计思想：

• 底层驱动层：利用MCUXpresso SDK或MCUXpresso IDE提供的硬件抽象层（HAL）或驱动程序，初始化LED所对应的GPIO（用于开关）和PWM（用于调光）模块，同时初始化用于通信的LPUART（低功耗UART）模块。
• 中间件/应用层：
• • 命令解析器：实现一个简易的命令行解析引擎。它负责从串口接收字符流，缓存为字符串，然后根据预设的关键词（如 led, on, off, brightness）进行分词和语义解析。
  • 命令执行器：根据解析出的命令和参数，调用底层驱动层的对应API函数，执行具体的硬件操作（如设置GPIO电平、改变PWM占空比）。
• 用户接口层：通过串口终端提供清晰的命令输入提示符（如 MCXA346>）和命令执行结果的文本反馈（如 OK, LED is ON, Error: Invalid brightness value）。

二、功能实现

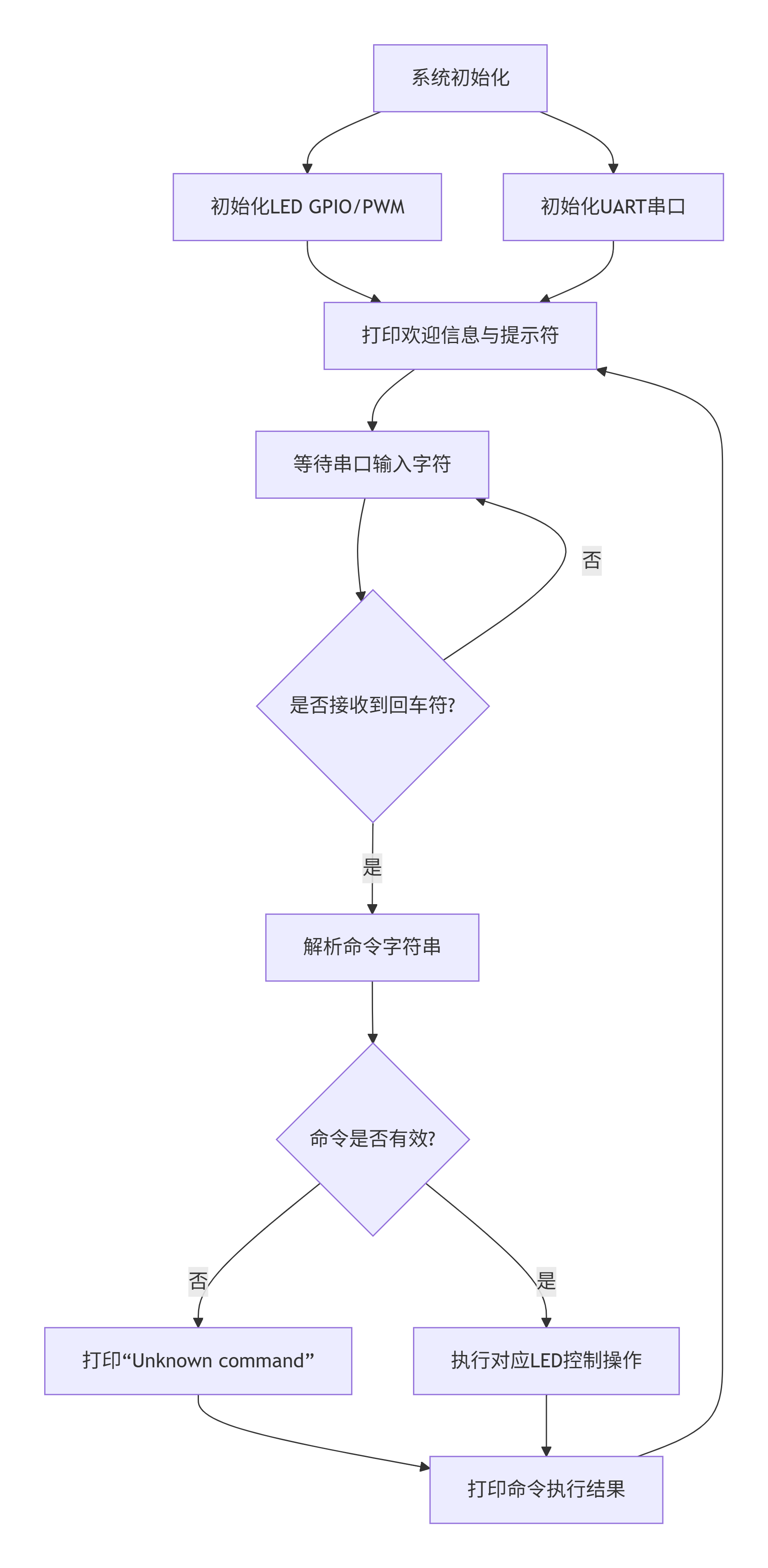

2.1 软件流程图

2.2 实现过程

串口接收与回显：

1. 在main函数中的循环中，使用轮询方式接收字符。
2. 将接收到的字符存入缓冲区，并同时回显到终端，实现 “所见即所得”。

/* 检查是否有数据可读 */
if (LPUART_GetStatusFlags((LPUART_Type *)BOARD_DEBUG_UART_BASEADDR) & kLPUART_RxDataRegFullFlag) {
    /* 读取一个字符 */
    receivedChar = LPUART_ReadByte((LPUART_Type *)BOARD_DEBUG_UART_BASEADDR);

    /* 回显字符 */
    LPUART_WriteByte((LPUART_Type *)BOARD_DEBUG_UART_BASEADDR, receivedChar);

    /* 处理接收到的字符 */
    if (receivedChar == '\r' || receivedChar == '\n') {
        /* 如果是回车或换行符，说明命令输入完成 */
        PRINTF("\r\n");

        /* 解析命令 */
        parseCommand(cmdBuffer, &parsedCmd);

        /* 处理命令 */
        processCommand(&parsedCmd);

        /* 重置命令缓冲区和索引 */
        memset(cmdBuffer, 0, CMD_BUFFER_SIZE);
        cmdIndex = 0;

        /* 重新显示命令提示符 */
        PRINTF("mango@mcxa346:/$ ");
    } else if (receivedChar == '\b' || receivedChar == 127) {
        /* 如果是退格键，删除最后一个字符 */
        if (cmdIndex > 0) {
            cmdIndex--;
            cmdBuffer[cmdIndex] = '\0';

            /* 重新打印命令行，覆盖旧内容 */
            PRINTF("\rmango@mcxa346:/$ %s", cmdBuffer);
            /* 用空格清除剩余的旧字符 */
            for (int i = cmdIndex; i < CMD_BUFFER_SIZE - 1; i++) {
                PRINTF(" ");
            }
            /* 回到正确的光标位置 */
            PRINTF("\rmango@mcxa346:/$ %s", cmdBuffer);
        }
    } else {
        /* 普通字符，添加到命令缓冲区 */
        if (cmdIndex < CMD_BUFFER_SIZE - 1) {
            cmdBuffer[cmdIndex++] = (char)receivedChar;
        }
    }
}

命令解析器：

使用标准C库函数如 strtok, strcmp 对 cmdBuffer 中的字符串进行拆分和比较。

/* 解析命令名称 */
char *token = strtok(buffer, " ");
if (token != NULL) {
    /* 复制命令名称 */
    strncpy(cmd->cmd, token, sizeof(cmd->cmd) - 1);
    cmd->cmd[sizeof(cmd->cmd) - 1] = '\0';

    /* 解析参数 */
    token = strtok(NULL, " ");
    while (token != NULL && cmd->paramCount < MAX_PARAMS) {
        /* 复制参数 */
        strncpy(cmd->params[cmd->paramCount], token, sizeof(cmd->params[0]) - 1);
        cmd->params[cmd->paramCount][sizeof(cmd->params[0]) - 1] = '\0';
        cmd->paramCount++;

        /* 获取下一个参数 */
        token = strtok(NULL, " ");
    }
}

/* 比较命令并执行相应操作 */
if (strcmp(cmd->cmd, "help") == 0) {
    /* 帮助命令 */
    PRINTF("\r\nAvailable commands:\r\n");
    PRINTF("  help - Display this help message\r\n");
    PRINTF("  echo <message> - Echo the message back\r\n");
    PRINTF("  led <on/off> [color] [brightness] - Control LED (red/green/blue, default: red) with optional brightness (0-100)\r\n");
} else if (strcmp(cmd->cmd, "echo") == 0) {
    /* 回显命令 */
    for (int i = 0; i < cmd->paramCount; i++) {
        PRINTF("%s ", cmd->params[i]);
    }
    PRINTF("\r\n");
}

LED控制驱动：

• 开关控制：通过GPIO的 GPIO_PinWrite API设置高低电平。

// 点亮蓝色LED
LED_BLUE_ON();
// 熄灭蓝色LED
LED_BLUE_OFF();

• 亮度控制：通过CTIMER模块的API，计算并设置占空比。占空比 = (brightness_value / 100.0) * PWM_period。

status_t CTIMER_GetPwmPeriodValue(uint32_t pwmFreqHz, uint8_t dutyCyclePercent, uint32_t timerClock_Hz)
{
    /* 计算PWM周期匹配值：(定时器时钟频率 / PWM频率) - 1 */
    /* 减1是因为计数器从0开始计数 */
    g_pwmPeriod = (timerClock_Hz / pwmFreqHz) - 1U;

    /* 计算脉冲宽度匹配值 */
    if (dutyCyclePercent == 0U)
    {
        /* 0%占空比：脉冲宽度大于周期，输出常高 */
        g_pulsePeriod = g_pwmPeriod + 1U;
    }
    else if (dutyCyclePercent == 100U)
    {
        /* 100%占空比：脉冲宽度为0，输出常低 */
        g_pulsePeriod = 0U;
    }
    else
    {
        /* 计算脉冲宽度匹配值：周期值 * (100 - 占空比百分比) / 100 */
        /* 这里使用(100 - 占空比)是因为CTimer的PWM模式下，匹配时会翻转输出电平 */
        g_pulsePeriod = (g_pwmPeriod + 1U) * (100 - dutyCyclePercent) / 100;
    }

    /* 返回成功状态 */
    return kStatus_Success;
}

三、功能展示

连接与启动：

1. 用USB线连接开发板至PC。
2. 打开串口终端，选择正确的COM口，设置波特率115200。
3. 复位开发板，终端显示欢迎信息及命令提示符。

=== FRDM-MCXA346 UART Shell Command ===
Type a command and press Enter.
Available commands: help, echo, led
mango@mcxa346:/$

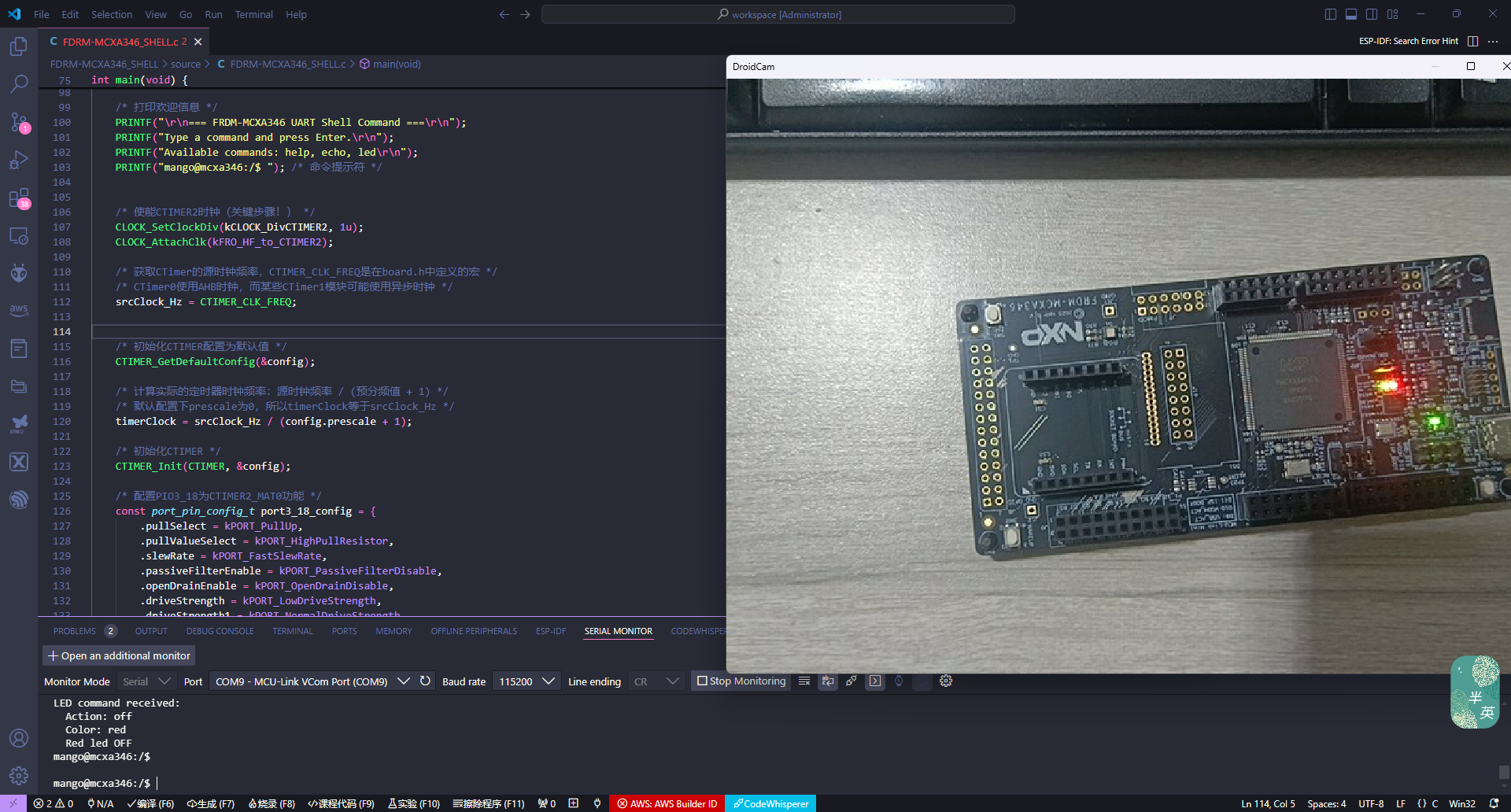

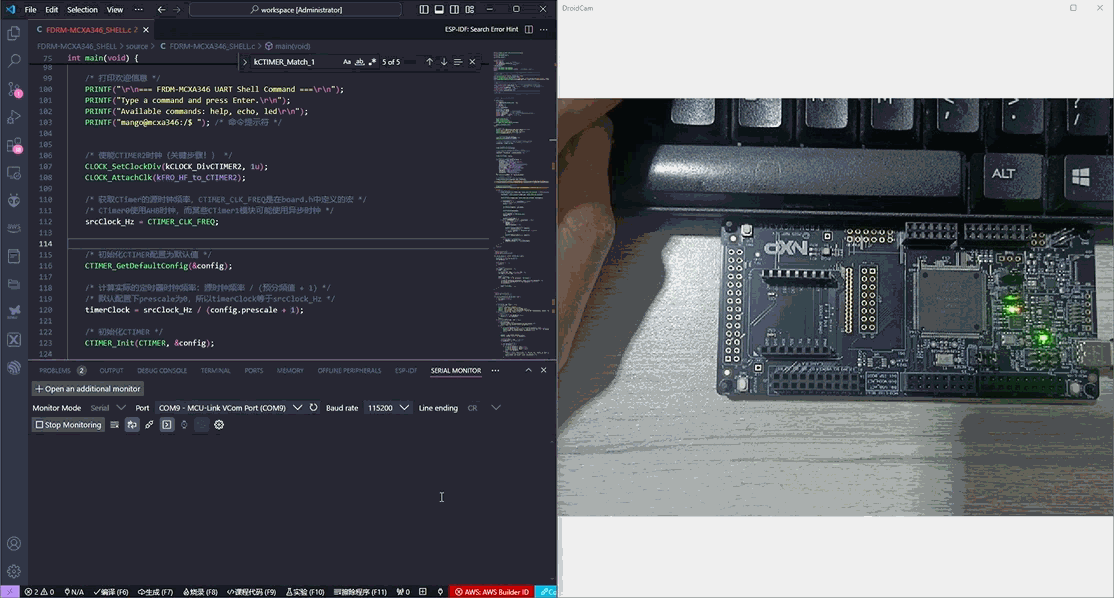

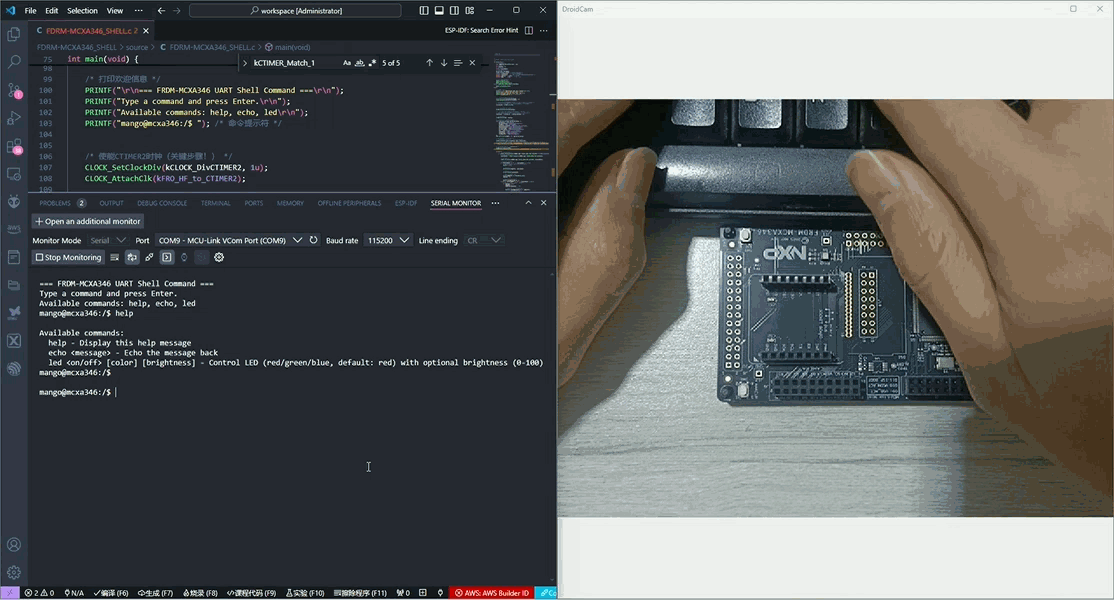

命令交互示例：

四、总结

本项目成功实现了基于FRDM-MCXA346开发板串口的简易SHELL交互，并完成了对板载LED的全面控制。通过本次实践，深入理解了以下要点：

• 硬件抽象层（HAL）的应用：熟练使用SDK提供的API快速驱动GPIO、CTIMER、UART等外设，提高了开发效率。
• 嵌入式系统中的交互设计：实现了稳定可靠的命令行解析机制，为更复杂的设备管理功能奠定了基础。
• 系统集成与调试：掌握了在嵌入式环境中整合多个功能模块（串口I/O、命令解析、硬件控制）的方法，并通过串口打印进行有效调试。

展望与改进：

本项目框架具有良好的可扩展性。未来可在此基础上，轻松添加更多SHELL命令，以控制其他板载资源（如读取按键、温湿度传感器、控制蜂鸣器等），或实现简单的文件系统操作、网络状态查询等功能，最终演变为一个功能丰富的设备管理终端。此外，可以引入更强大的命令行解析库（如 getopt 或 cli 库），以支持更复杂的参数和选项。

五、参考资料

• https://www.eetree.cn/FRDM-MCXA346/index.html
• https://www.nxp.com.cn/document/guide/getting-started-with-frdm-mcxa346:GS-FRDM-MCXA346
• MCX-A346 数据手册
• https://docs.nxp.com/bundle/UM12348/page/topics/board_overview.html
