Funpack5-1 - 用FRDM-MCXA346实现的串口shell

内容介绍

一、硬件介绍：

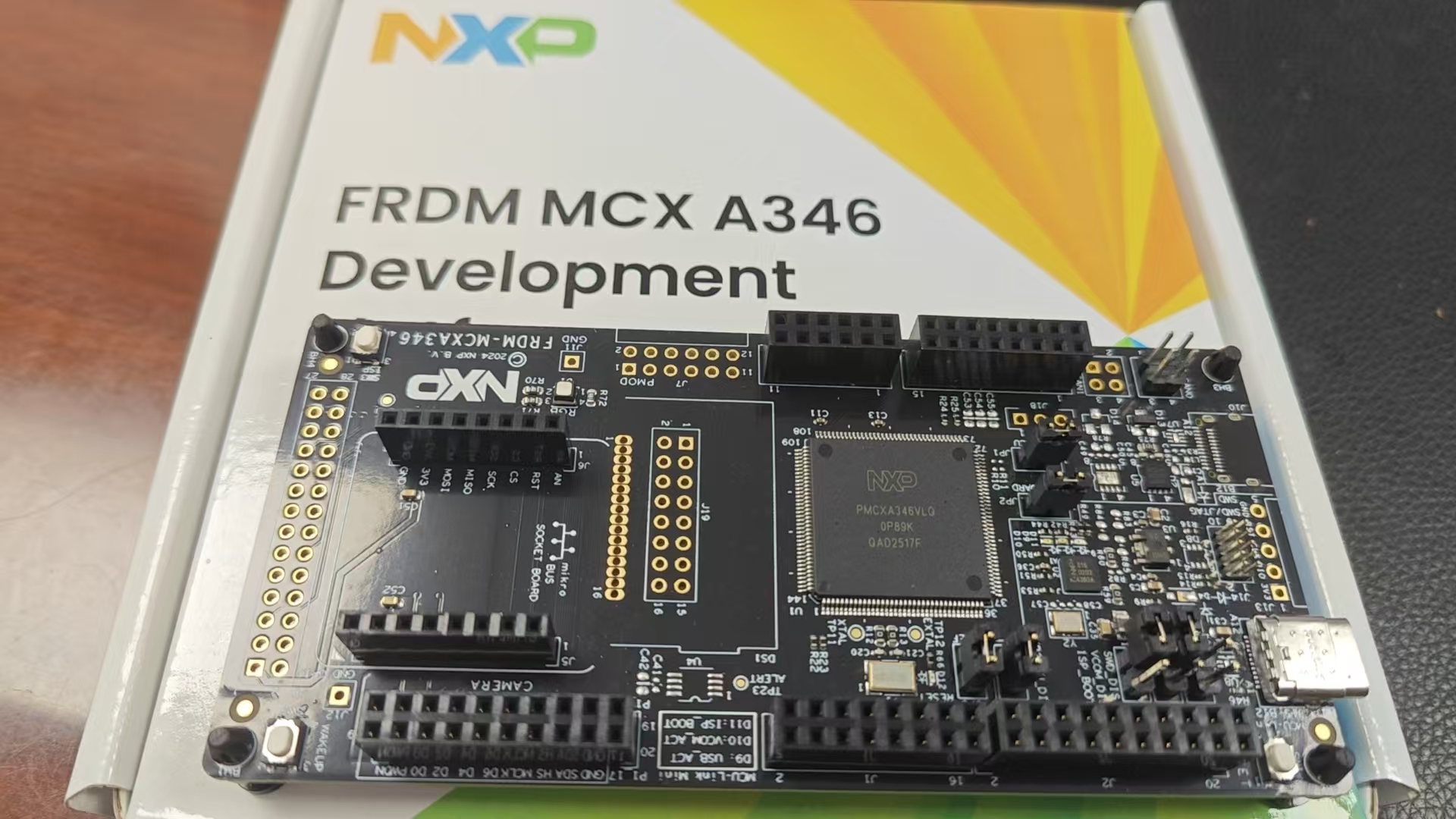

FRDM-MCXA346 是 NXP 推出的一款紧凑型、可扩展的开发板，基于 MCX A346 微控制器，专为工业物联网 (IoT) 和消费电子应用的快速原型设计而优化，特别擅长电机控制和混合信号处理。

二、任务选择：

这次任务，任务1：串口通信。实现了使用MCXA346开发板的UART串口输出“Hello, DigiKey Funpack 5-1”；还完成了一个简单的shell。能实现一个能读取、解析并执行用户输入命令的简易命令行解释器，并能控制板载的LED灯。

三、设计思路：

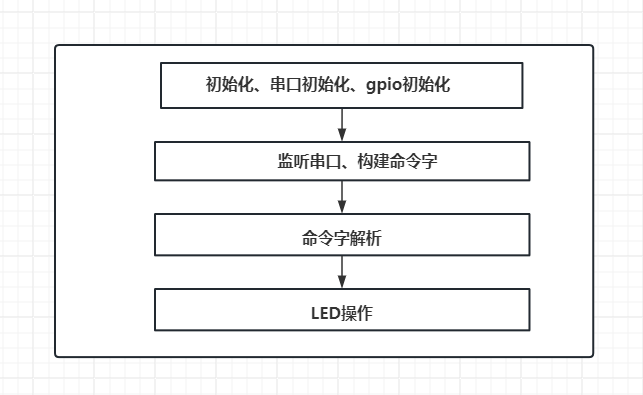

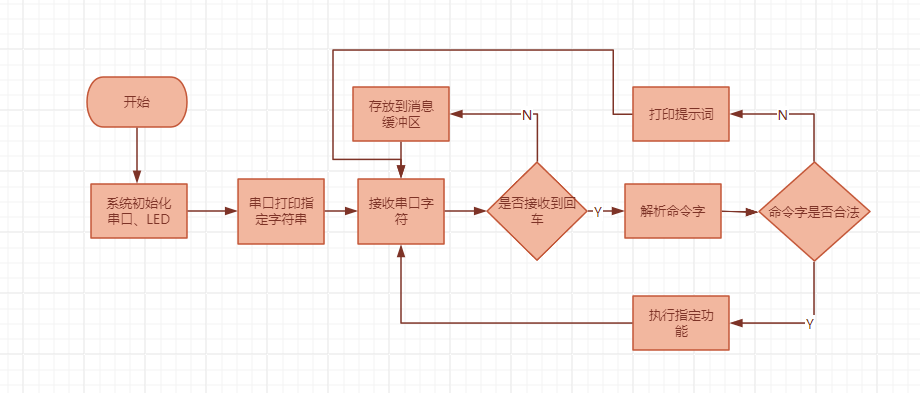

系统上电后，初始化串口和LED的gpio口。然后监听串口，在串口上获得消息后，就构建命令字，遇到回车构建完成。然后解析命令字，如果解析成功就按命令字执行相应操作。

四、任务实现：

开发工具使用官方提供的MCUXpressoIDE。使用“hello world”例程做为项目的模版进行修改。

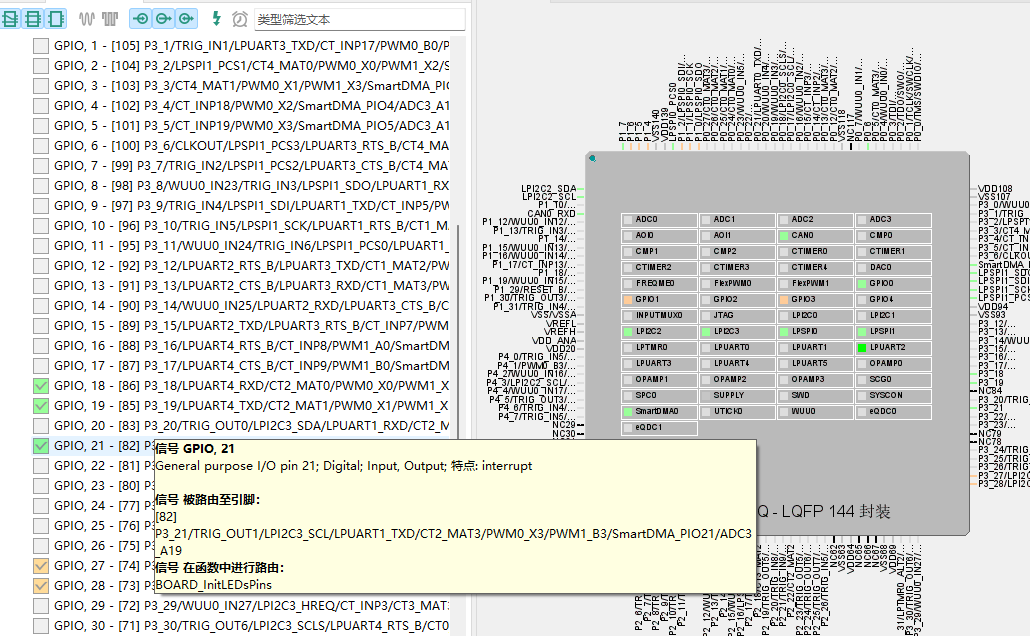

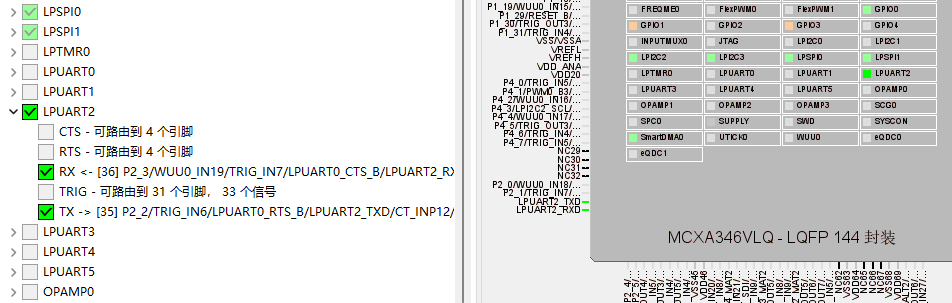

因为项目中要使用到串口和板载的LED灯，所以先检查管脚配置，确保对应功能的硬件已经被设置好。

首先完成基础任务，通过UART串口输出“Hello, DigiKey Funpack 5-1”。这里初始化板子后，将三个板载的LED灯设置为输出，并设置为关闭状态。然后再通过串口输出指定字符串。

	/* Init board hardware. */
	BOARD_InitHardware();
	/* Init output LED GPIO. */
	GPIO_PinInit(BOARD_LED_RED_GPIO, BOARD_LED_RED_GPIO_PIN, &led_config);
	GPIO_PinInit(BOARD_LED_GREEN_GPIO, BOARD_LED_GREEN_GPIO_PIN, &led_config);
	GPIO_PinInit(BOARD_LED_BLUE_GPIO, BOARD_LED_BLUE_GPIO_PIN, &led_config);
	PRINTF("Hello, DigiKey Funpack 5-1\r\nfunpack>$");

然后循环接收串口消息，直至收到回车或异常（超出缓冲区限定或串口异常）。

	while (1) {
		receivedChar = GETCHAR();
		PUTCHAR(receivedChar);
		/* 处理接收到的字符 */
		if (receivedChar == '\r' || receivedChar == '\n') {
			/* 如果是回车或换行符，说明命令输入完成 */
			PRINTF("\r\n");
			/* 解析命令 */
			parseCommand(cmdBuffer, &parsedCmd);
			/* 处理命令 */
			processCommand(&parsedCmd);
			/* 重置命令缓冲区和索引 */
			memset(cmdBuffer, 0, CMD_BUFFER_SIZE);
			cmdIndex = 0;
			/* 重新显示命令提示符 */
			PRINTF("funpack>$ ");
		} else if (receivedChar == '\b' || receivedChar == 127) {
			/* 如果是退格键，删除最后一个字符 */
			if (cmdIndex > 0) {
				cmdIndex--;
				cmdBuffer[cmdIndex] = '\0';
				/* 重新打印命令行，覆盖旧内容 */
				PRINTF("\rfunpack>$ %s", cmdBuffer);
				/* 用空格清除剩余的旧字符 */
				for (int i = cmdIndex; i < CMD_BUFFER_SIZE - 1; i++) {
					PRINTF(" ");
				}
				/* 回到正确的光标位置 */
				PRINTF("\rfunpack>$ %s", cmdBuffer);
			}
		} else {
			/* 普通字符，添加到命令缓冲区 */
			if (cmdIndex < CMD_BUFFER_SIZE - 1) {
				cmdBuffer[cmdIndex++] = (char) receivedChar;
			}
		}
	}

然后将缓冲区中收到的字符串去构建成命令字。

/* 命令解析结构体 */
typedef struct {
	char cmd[32]; /* 命令名称 */
	char params[MAX_PARAMS][16]; /* 参数数组 */
	int paramCount; /* 参数数量 */
} parsed_cmd_t;


/**
 * @brief 解析命令字符串
 * @param buffer 输入的命令字符串
 * @param cmd 解析后的命令结构体
 */
void parseCommand(char *buffer, parsed_cmd_t *cmd) {
	/* 重置解析结果 */
	memset(cmd, 0, sizeof(parsed_cmd_t));
	cmd->paramCount = 0;
	/* 跳过前导空格 */
	while (*buffer == ' ') {
		buffer++;
	}
	/* 解析命令名称 */
	char *token = strtok(buffer, " ");
	if (token != NULL) {
		/* 复制命令名称 */
		strncpy(cmd->cmd, token, sizeof(cmd->cmd) - 1);
		cmd->cmd[sizeof(cmd->cmd) - 1] = '\0';
		/* 解析参数 */
		token = strtok(NULL, " ");
		while (token != NULL && cmd->paramCount < MAX_PARAMS) {
			/* 复制参数 */
			strncpy(cmd->params[cmd->paramCount], token,sizeof(cmd->params[0]) - 1);
			cmd->params[cmd->paramCount][sizeof(cmd->params[0]) - 1] = '\0';
			cmd->paramCount++;
			/* 获取下一个参数 */
			token = strtok(NULL, " ");
		}
	}
}

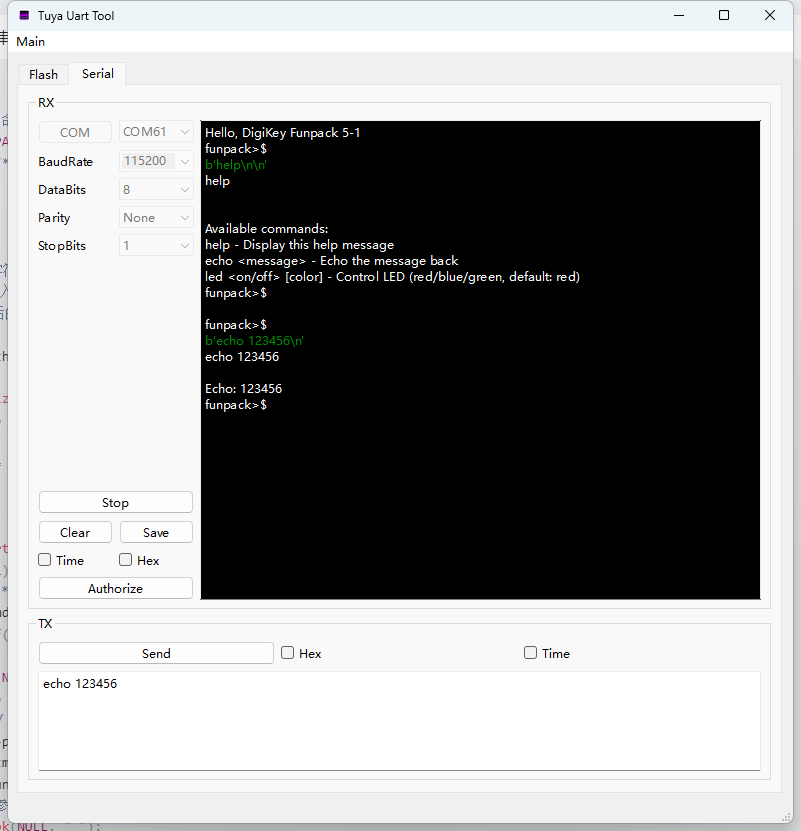

最后就是根据命令字来执行相应的动作了。这里给定的动作有3个。help：显示全部命令字。echo：用来回显输入内容。led：控制led灯的状态。可以控制LED灯的颜色、亮灭。

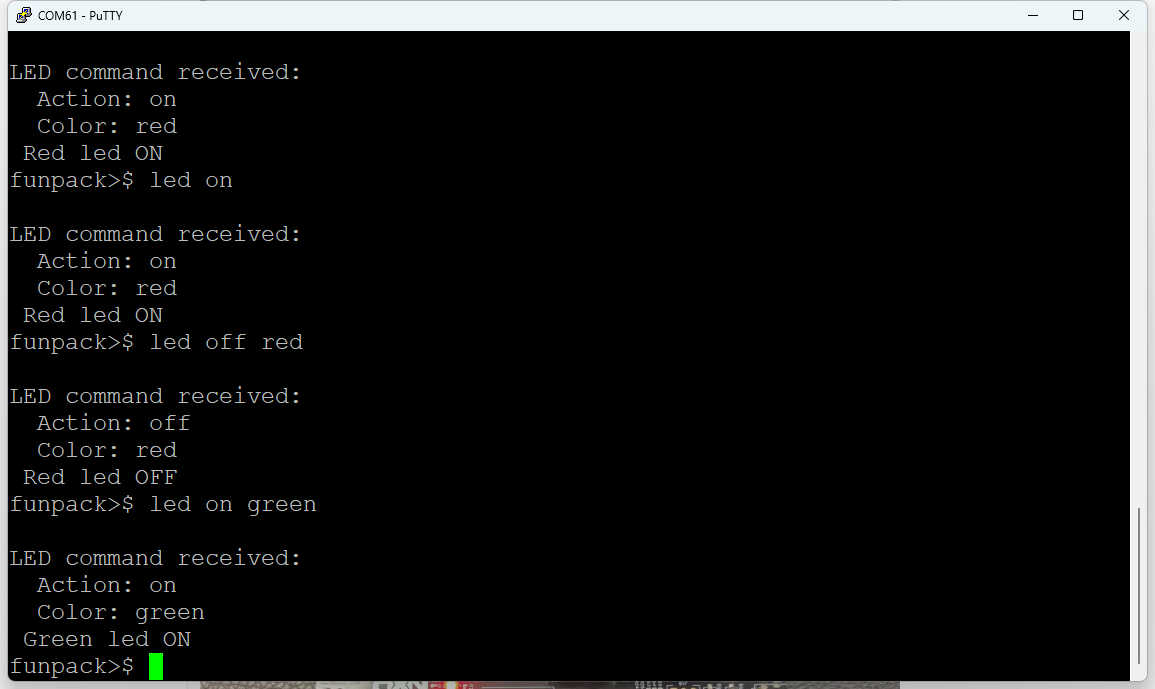

五、效果展示：

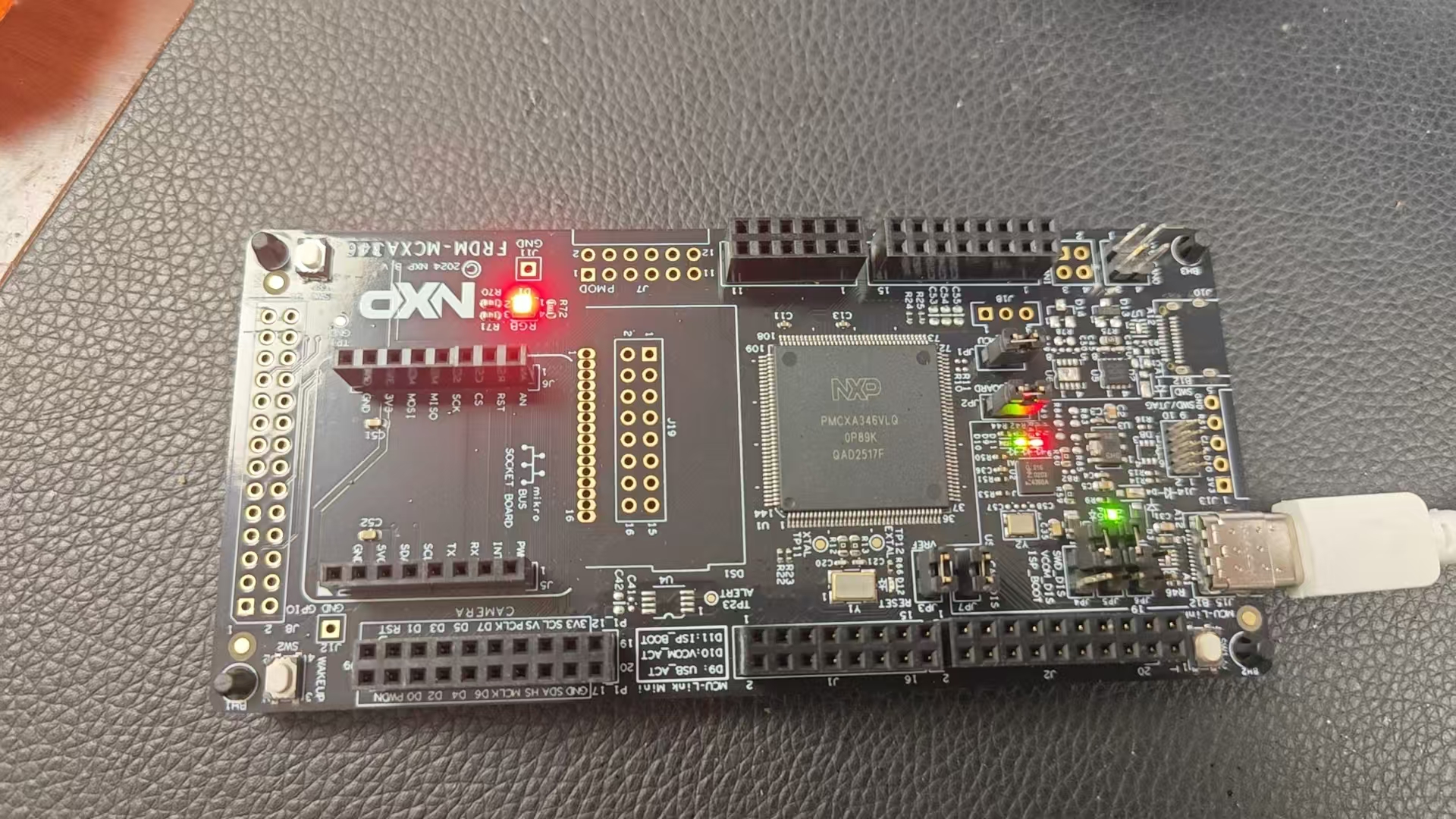

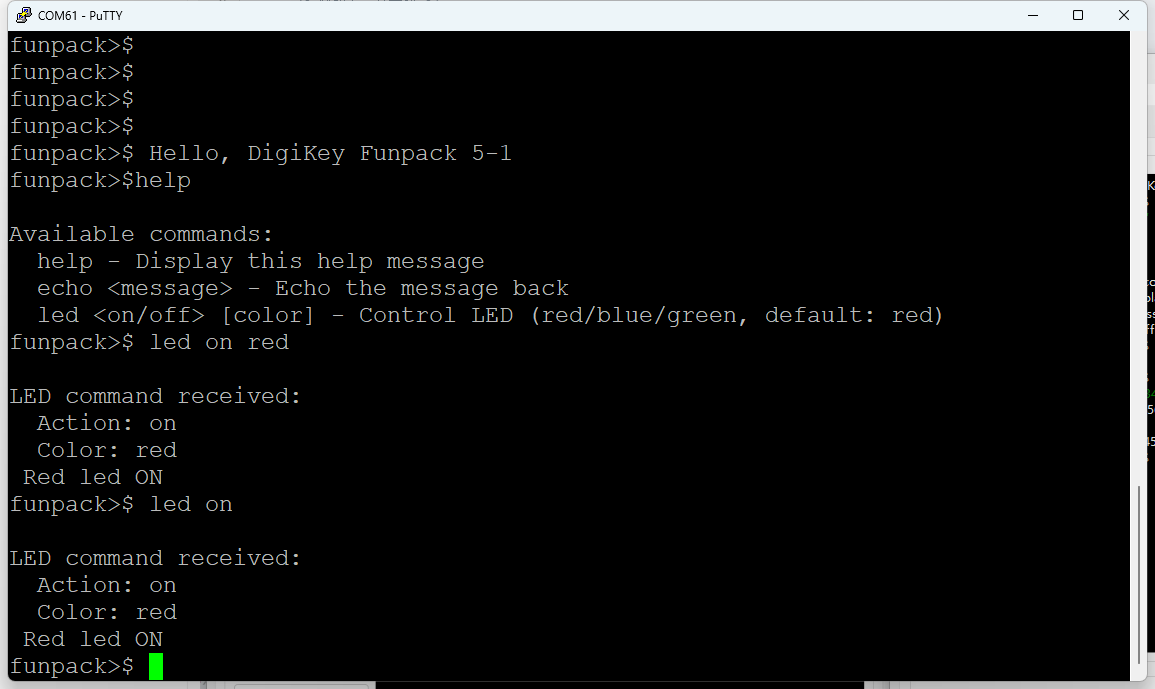

点亮红色led灯

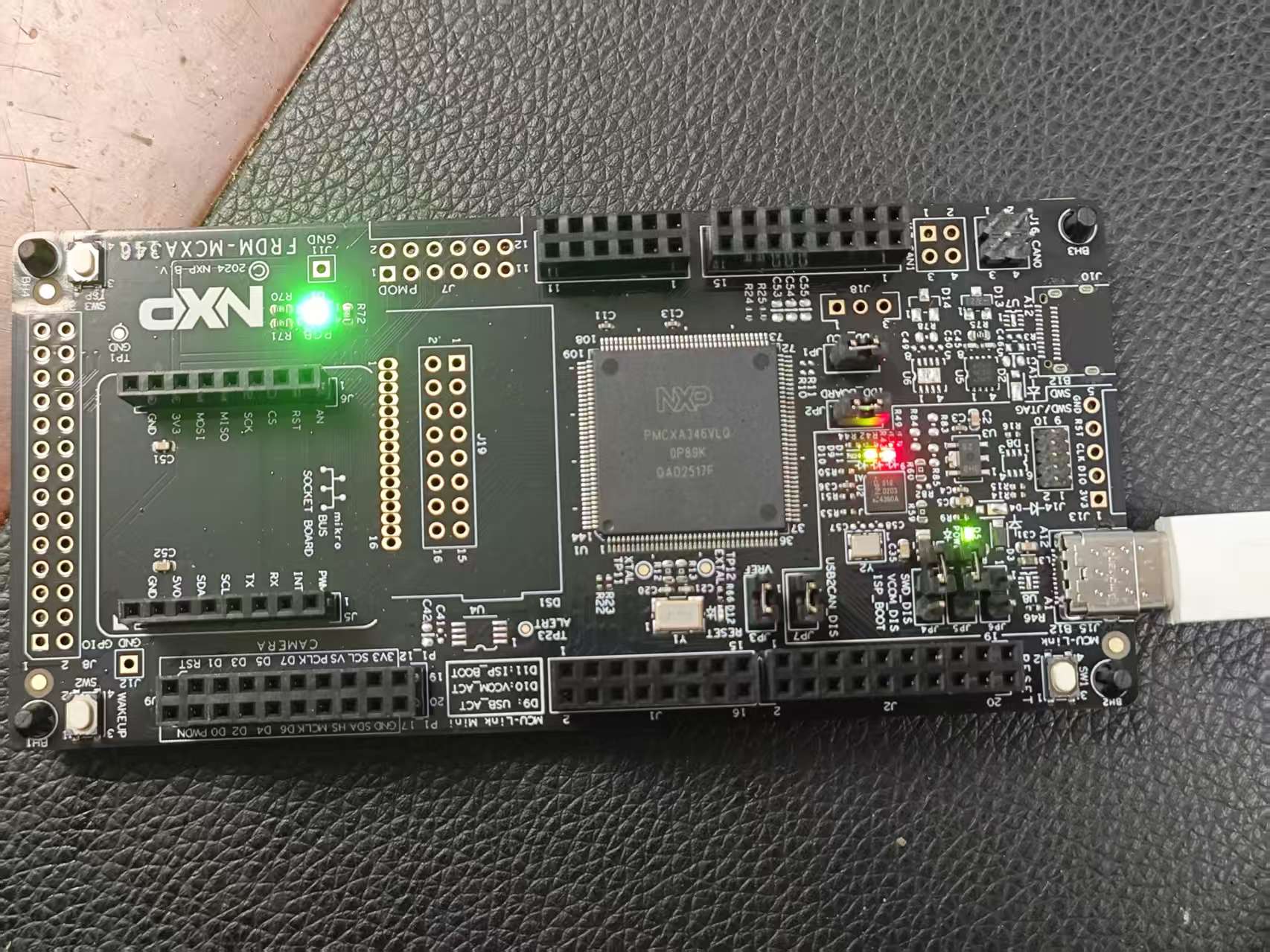

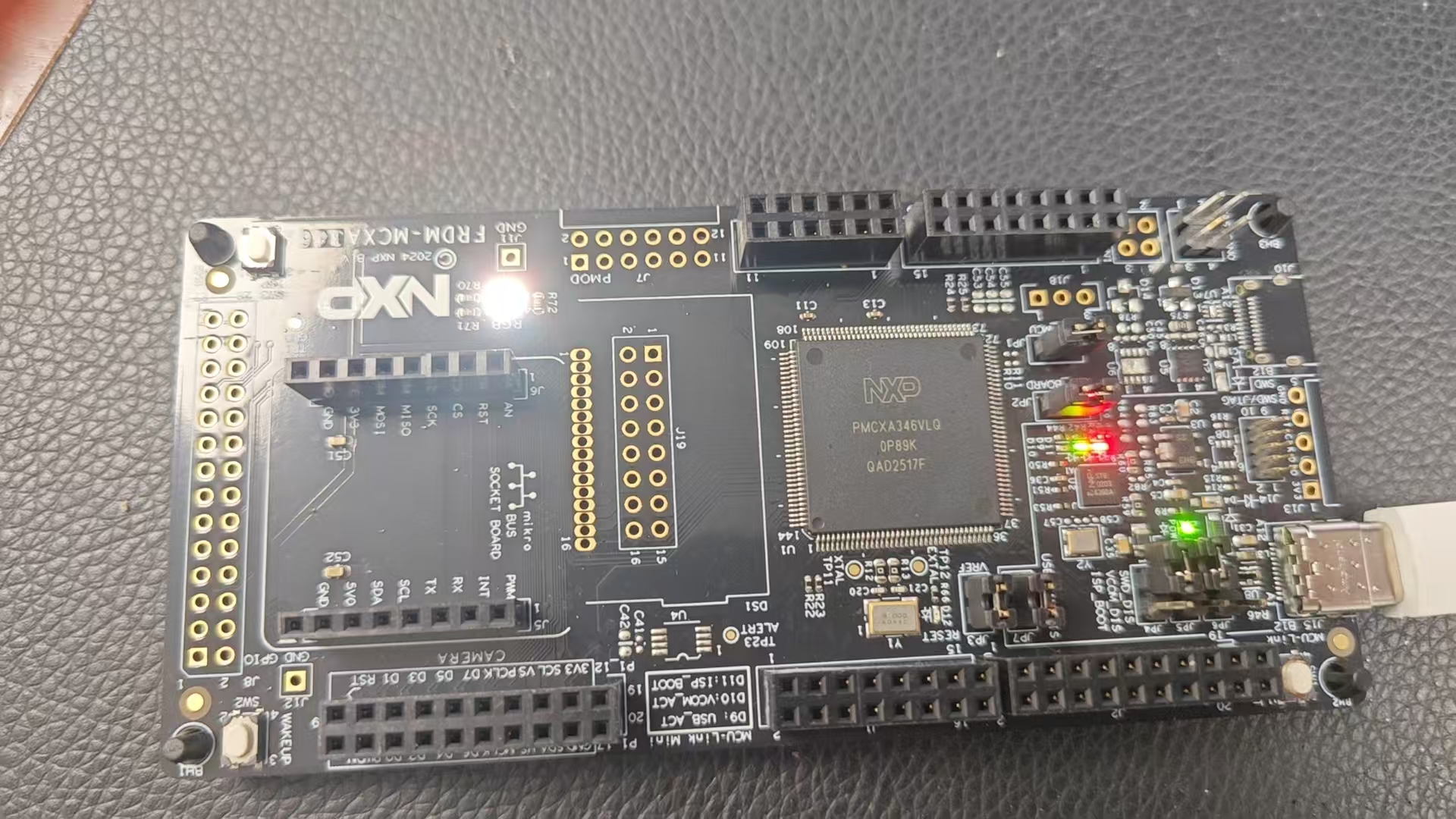

三个颜色LED灯都点亮。

六、心得体会：

感谢得捷和硬禾科技。这块FRDM-MCXA346开发板很好上手，自己尝试着做了个简单的shell，更进一步了解了命令字的解析和串口通讯。收获满满，也感谢各位老师的指导。
