任务介绍
本次任务是第四期的任务一，设计⼀个 NTC 热敏电阻温度传感器信号调理 PCB 模块，主要的性能要求是输出0-3.3V 对应 0°C 到 40°C，想要实现这个性能参数，我们需要从传感器的参数开始选择，在进行调理电路的设计，板卡尺寸要求小于40mm x 25mm，之前的PCB设计的尺寸还是符合的。
模块介绍
本次根据任务选择设计一个 NTC 热敏电阻温度传感器信号调理 PCB 模块，首先的任务就是选择一款合适的NTC，这里我们在得捷电子上进行了一下筛选，最终选择了ERT-J1VS104FA，25℃典型值为100K，B25/50为4330K。接下来就是调理电路部分了，我们基于MCP602进行电信号的处理，MCP602T-I/SN是Microchip（微芯）公司推出的双通道低功耗CMOS运算放大器，采用SOIC-8封装，适用于精密信号处理和电池供电系统。其核心特性包括2.7V–5.5V单电源供电能力，静态电流仅23μA/放大器，支持轨到轨输入输出摆幅，输入偏置电流低至60pA，输入失调电压为700μV，增益带宽积2.8MHz，压摆率2.3V/μs，共模抑制比（CMRR）75dB，电源抑制比（PSRR）88dB23。该器件采用先进CMOS工艺实现低噪声（输入电压噪声密度29nV/√Hz）和高稳定性，工作温度范围覆盖-40°C至+85°C26。应用领域涵盖传感器信号放大（如温度、压力传感器）、仪器测量（高精度电压/电流检测）、抗混叠滤波及便携式设备中的模拟信号处理。
ERT-J1VS104FA传感器DigiKey链接：https://www.digikey.cn/zh/products/detail/panasonic-electronic-components/ERT-J1VS104FA/526537
MCP602T-I/SN芯片DigiKey链接：https://www.digikey.cn/zh/products/detail/microchip-technology/MCP602T-I-SN/319452
原理图和PCB模块介绍

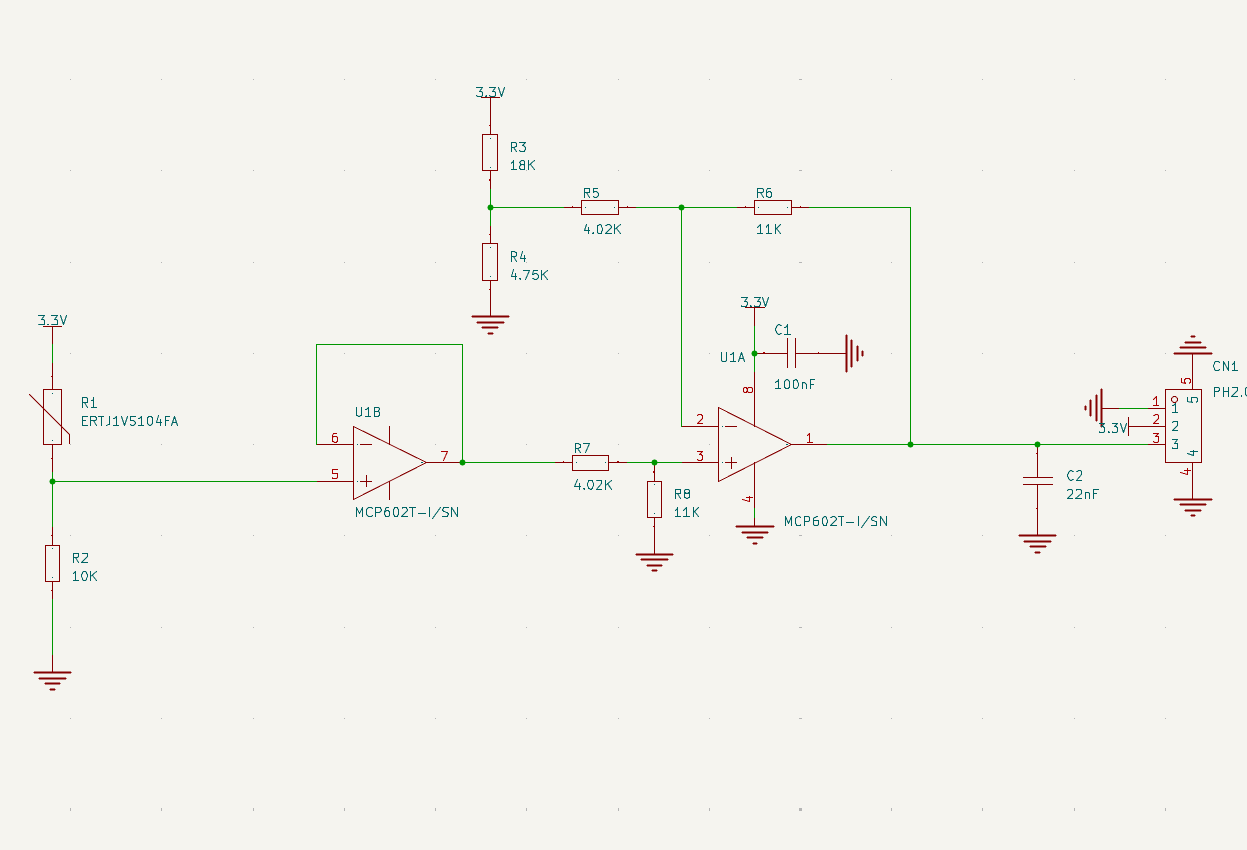

原理图
本次的设计主要基于双通道的运放，首先进行一下电压跟随，然后进行放大，NTC是一个负温度系数的传感器，温度越小阻值越大，本次选择的基础25度的温度是100K，根据B值的计算，通过下拉100K进行分压：
当0℃时，热敏电阻阻值为377.8K，此时分压为0.69V；
当40℃时，热敏电阻阻值为49.9K，此时分压为1.902V；
总体的电压变化是0.69V-1.902V，变化最终对应的是0-3.3V的输出，整体的扩大倍数是2.7倍左右，如果需要进行基线的调整，需要一个基准电压=0.69V，这个值本次设计是通过电阻分压得到。

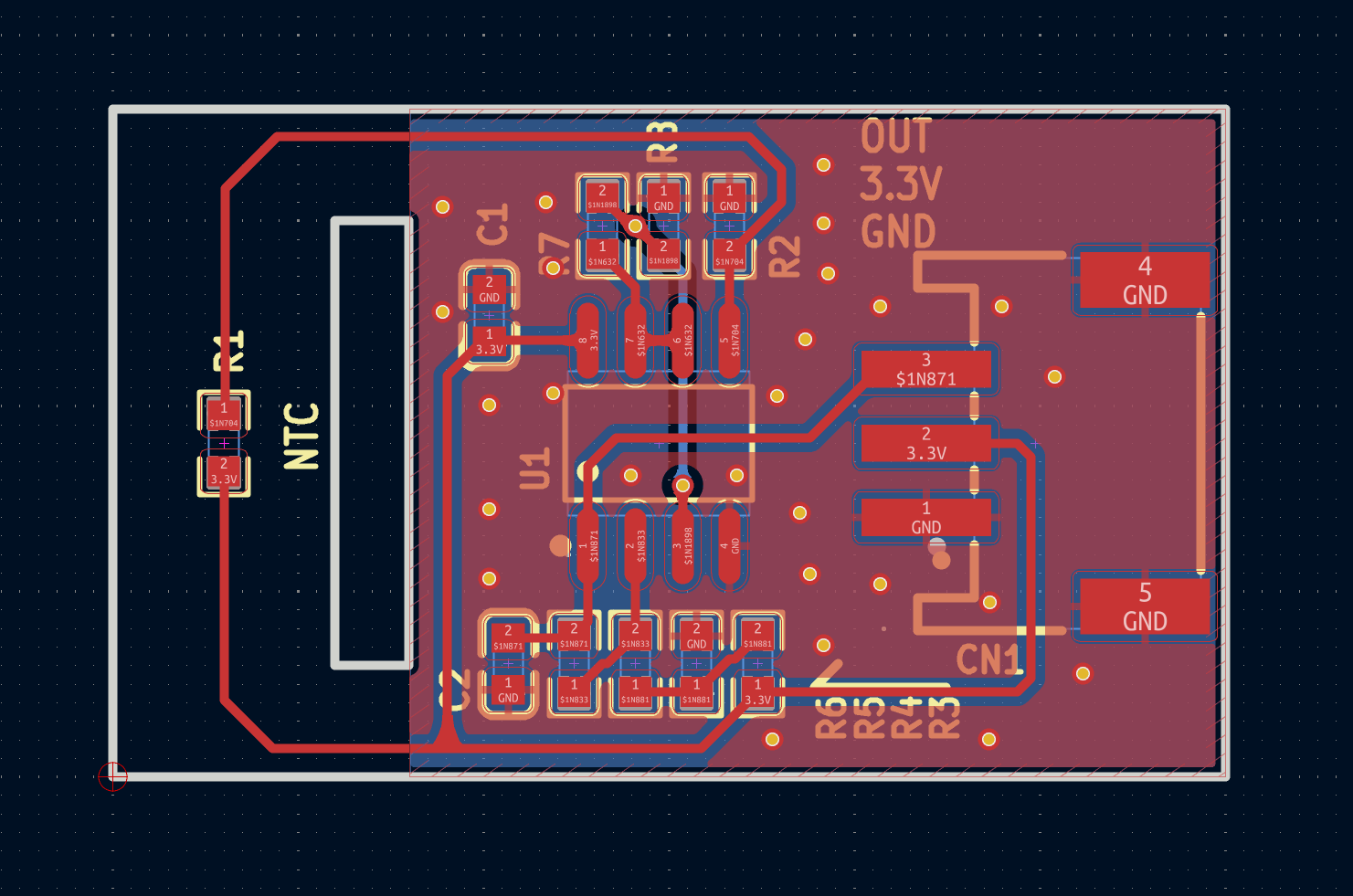

PCB

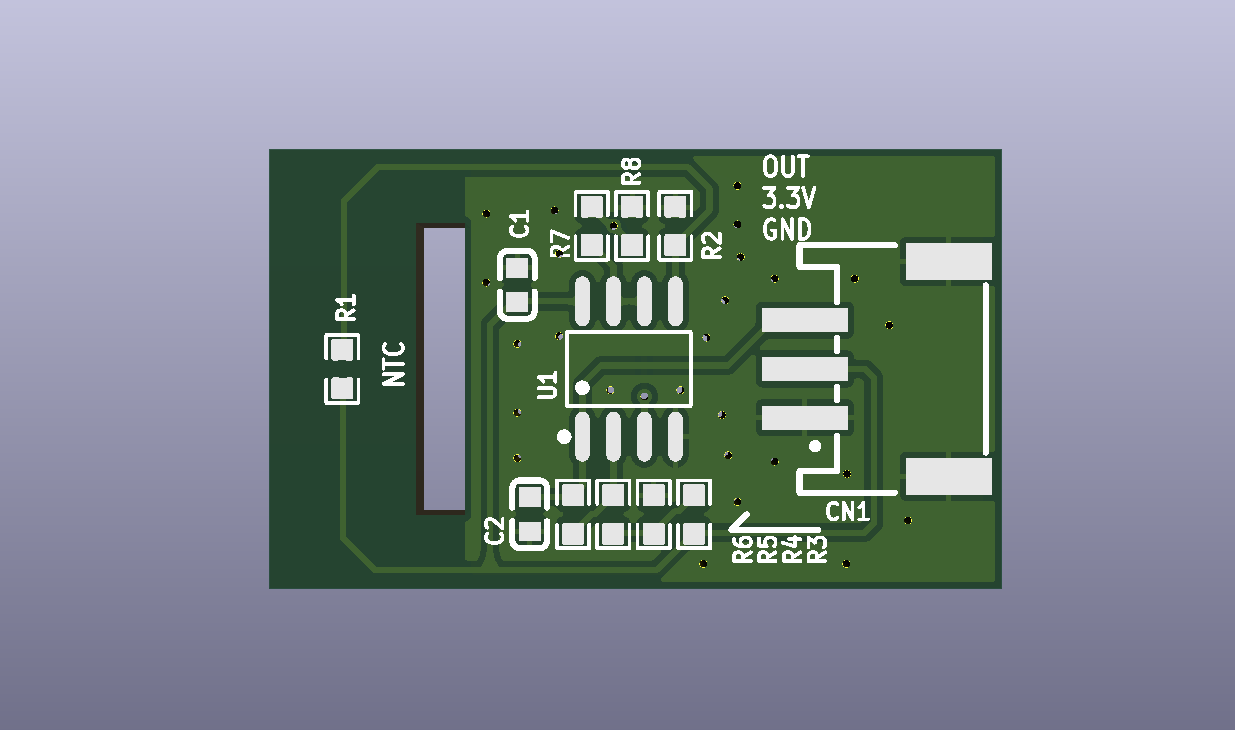

3D效果图

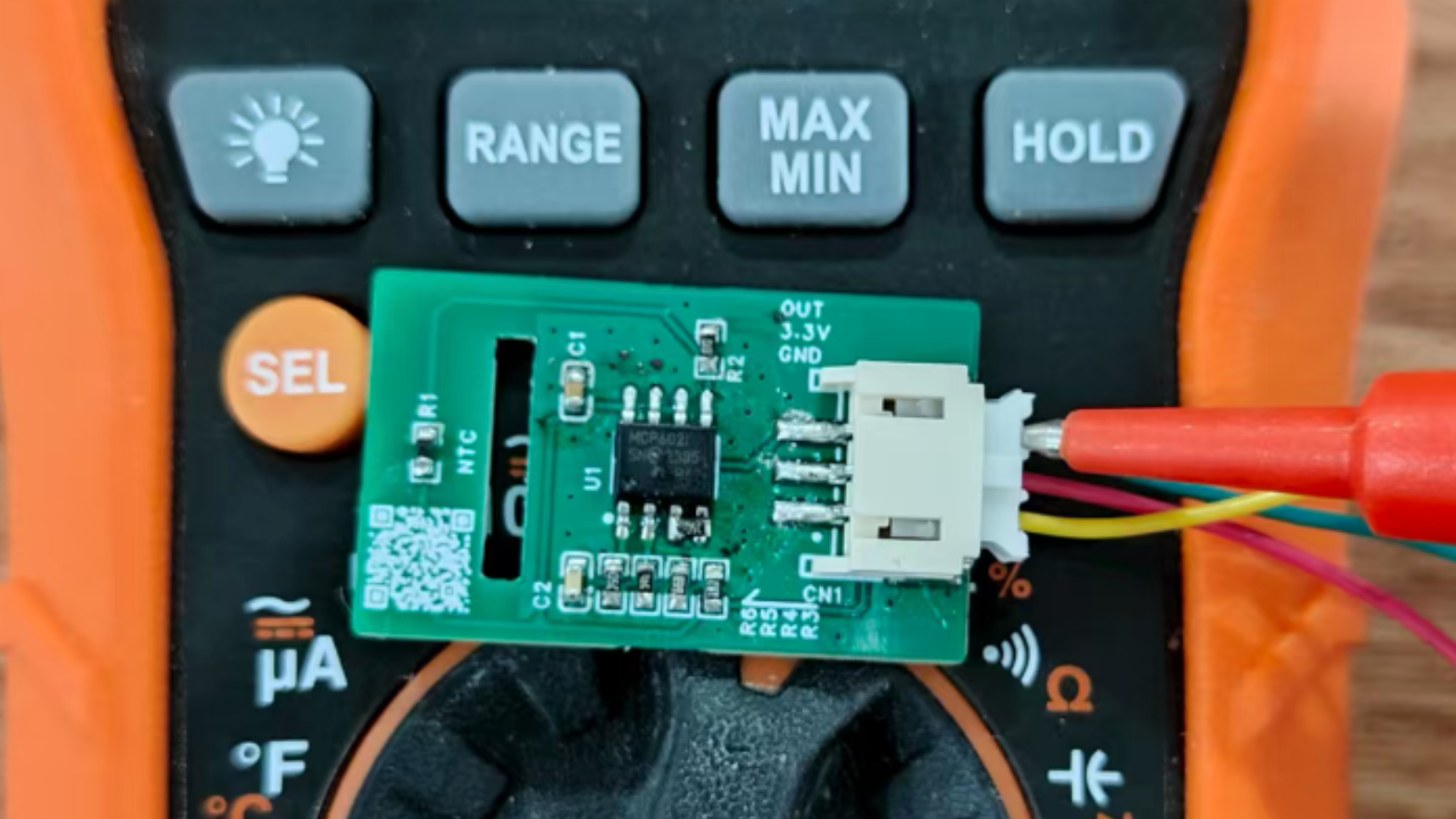

模块主要性能指标和管脚定义
主要性能指标
类型 | NTC调理电路 |
核心芯片 | MCP602T-I/SN |
板卡尺寸 | 30mm x 18mm |
供电电压 | 3.3V |
输出类型 | 模拟输出 |
管脚定义
管脚属性 | 管脚名 | 管脚编号 |
P | GND | 1 |
P | VCC | 2 |
I/O | OUT | 3 |
eZ-PLM上新建物料和项目的截图
使用了eZ-PLM系统上传了自己的工程文件，方便保存记录各个版本，也可随时查阅，系统里查阅不到的物料也支持手动添加。
我们添加了本次使用的新物料：
物料添加展示图
项目详情图
心得体会
通过本次任务的设计了解学习模拟电路知识，本次做的是一个NTC调理电路模块，实际上也是对电信号的处理和转化，这里实际上器件的选择很多样，需要根据选择的进行定制化处理，不过基本原理是一样的，通过对模块尺寸的定型和接口开始，到器件的选型，逐步体验设计的全流程！
