任务介绍

任务4：题目要求：设计一款电桥式压力传感器信号调理模块

1. 处理电阻式压力传感器输出信号，实现线性放大与偏移校正
2. 调理电路：仪表放大器（增益可调）+ 可调零位补偿（可调）
3. PCB尺寸：40mm × 30mm
4. 主要器件：需在DigiKey官网上有货且正常售卖

模块介绍

AD620是一款低功耗、高精度的仪表放大器芯片，具有以下特点：

1. 简单的三端电压增益设置，无需外接电阻；
2. 低功耗，最大功耗仅为1.3mA；
3. 高共模抑制比，可达120dB；
4. 宽电源电压范围，单电源+3V至+18V，双电源±2.25V至±18V；
5. 灵活的输出方式，可直接驱动A/D转换器。

该仪表放大模块采用双电源供电，具有高精度、低噪声、高共模抑制比、高输入阻抗和宽输入电压范围等优点。其输入电压范围可达到±10V，增益和零位补偿可通过外部电阻调节，范围为1至1000倍。同时，该模块还具有多种保护功能，如短路保护、过载保护和过热保护等。

AD620ARZ-REEL：AD620ARZ-REEL Analog Devices Inc. | 集成电路（IC） | DigiKey

原理图和PCB模块介绍

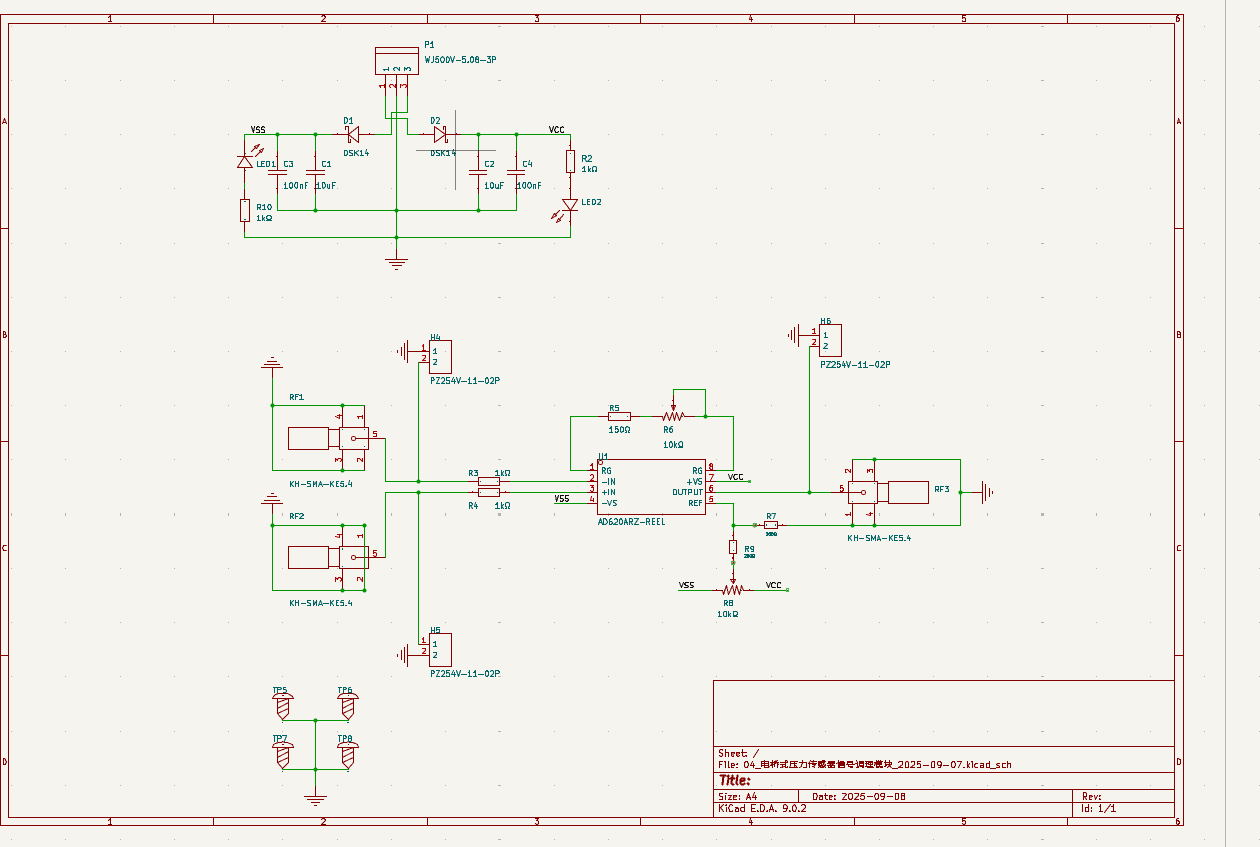

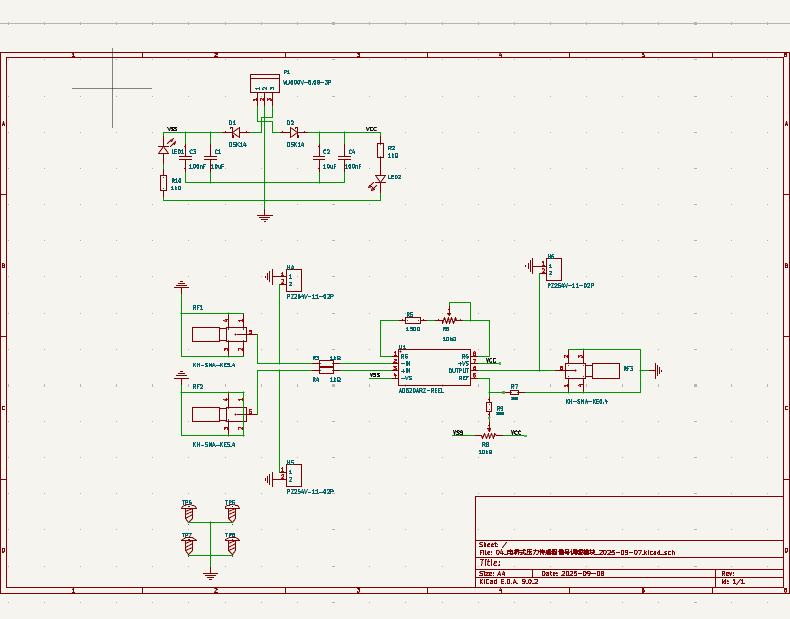

原理图：

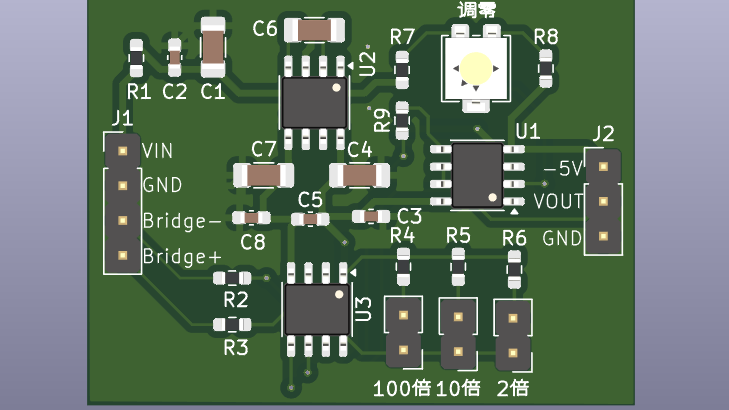

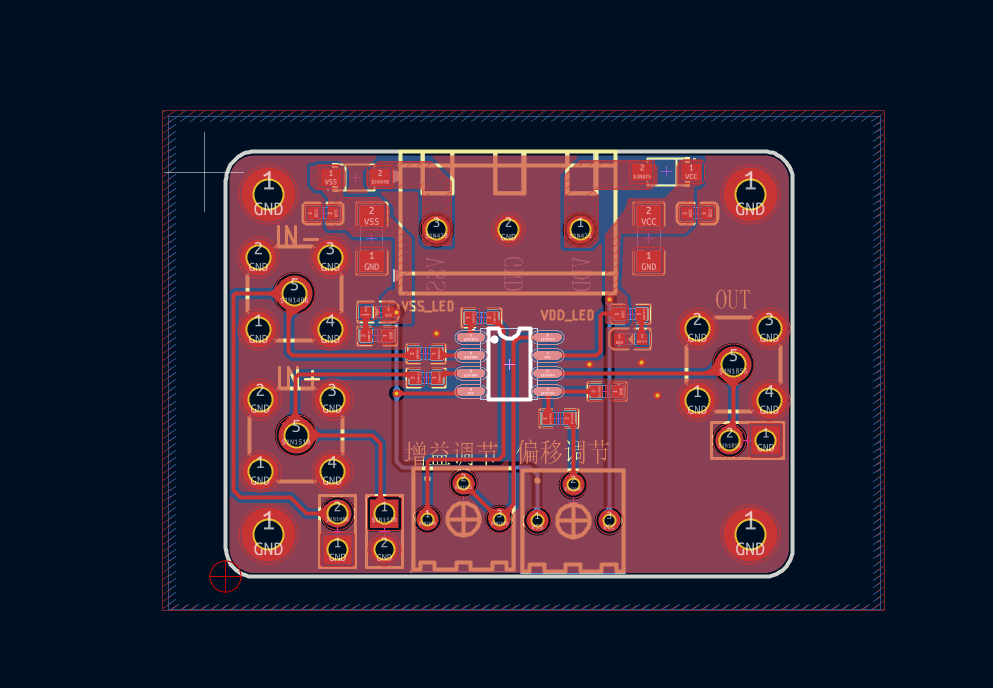

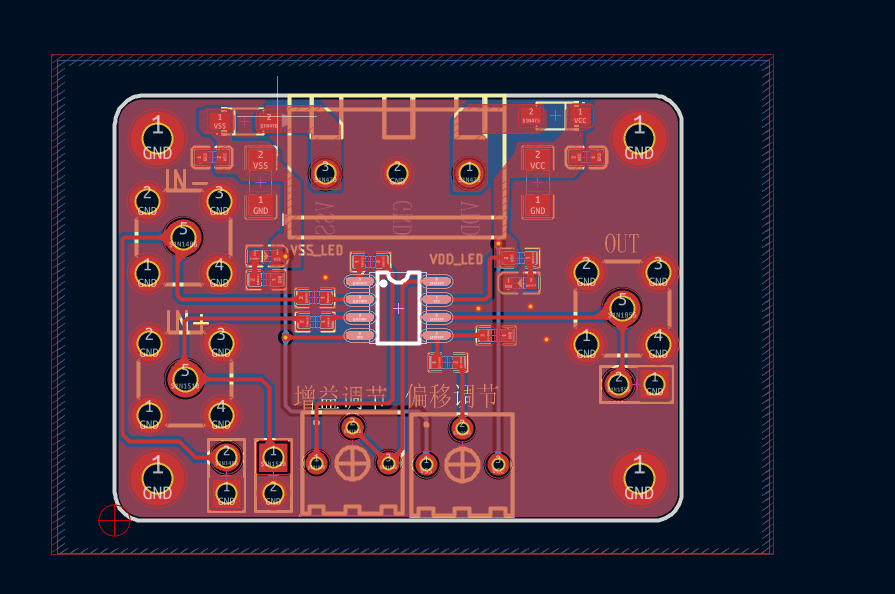

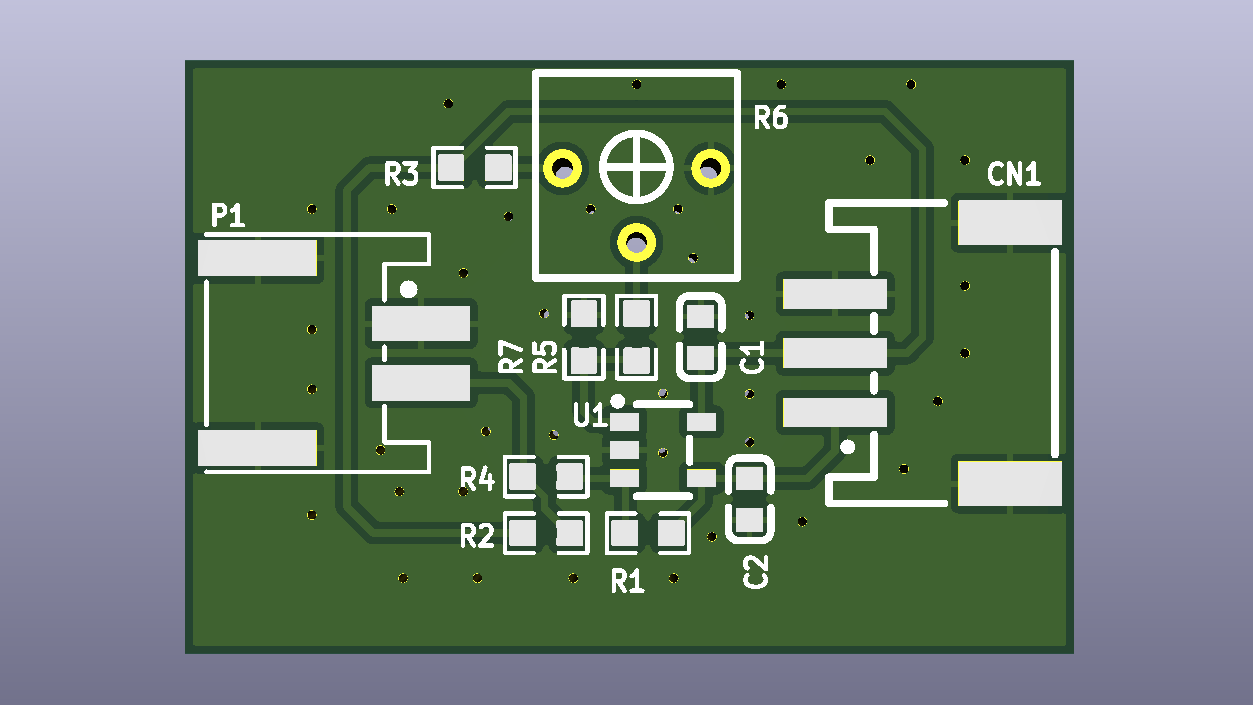

PCB:

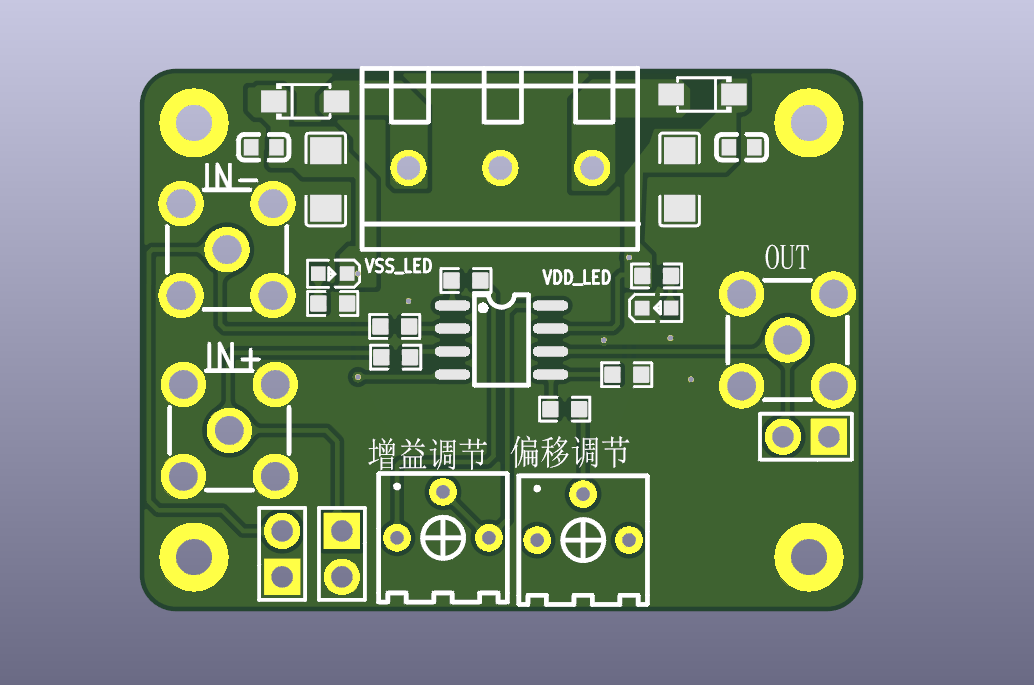

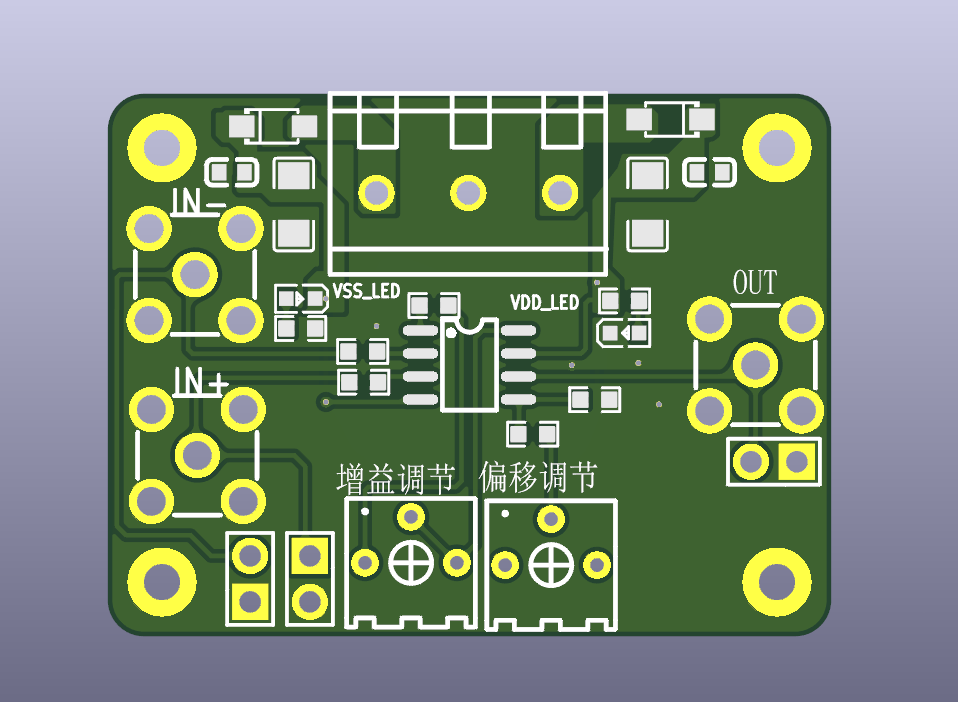

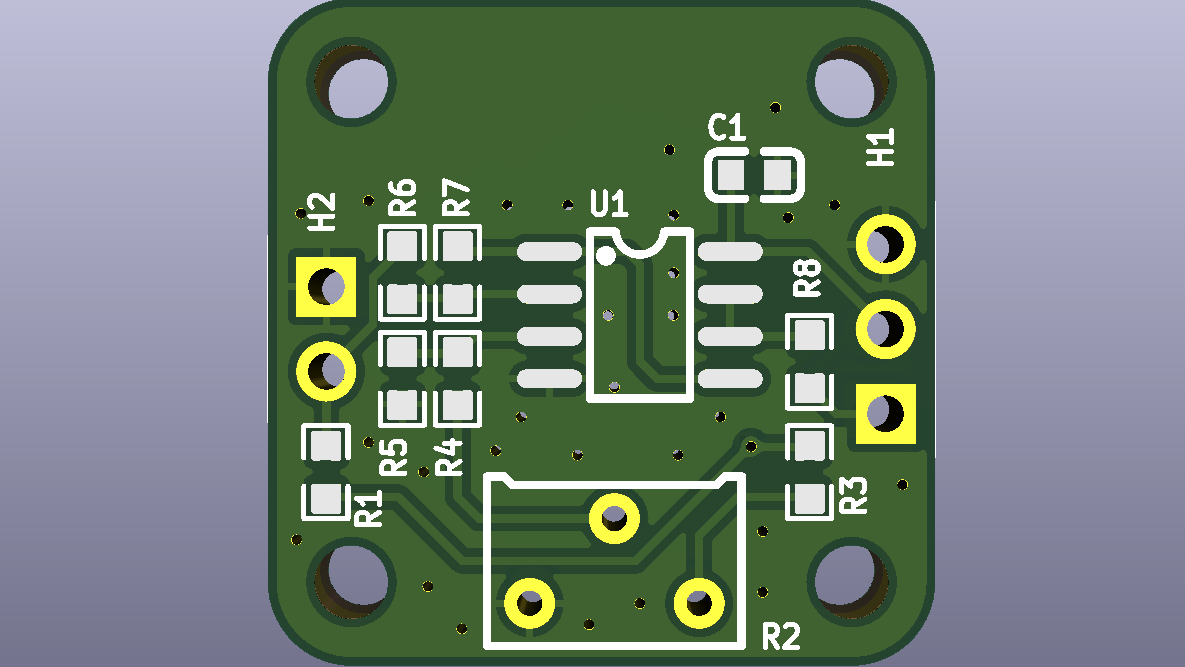

3D预览：

模块主要性指标和管脚定义

主要性能指标

管脚定义

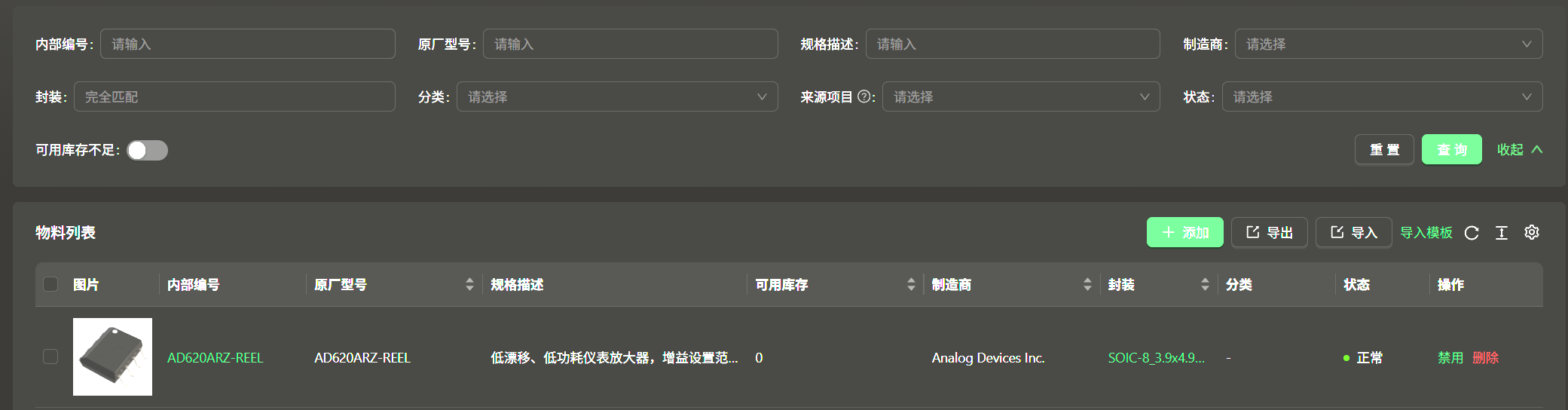

eZ-PLM上新建物料和项目的截图

这里使用了eZ-PLM系统进行项目管理，可随时查阅。物料管理，项目管理，BOM自动提取，非常方便。

物料添加展示图

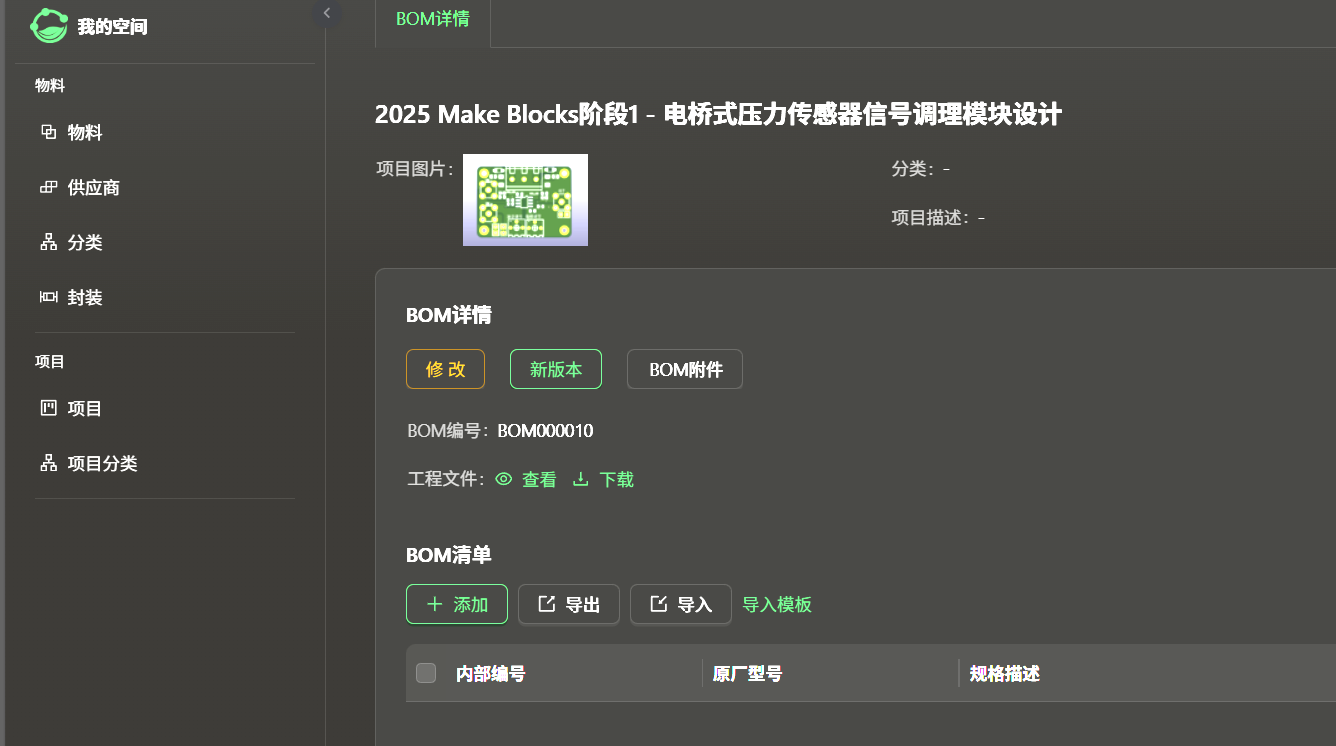

项目详情图

心得体会

该模块采用双电源供电，具有高精度、低噪声、高共模抑制比、高输入阻抗和宽输入电压范围等优点。同时，该模块还具有多种保护功能，如短路保护、过载保护和过热保护等。为了方便用户使用和控制，该模块还具有低功耗、小尺寸、易于安装和维护等特点，可以广泛应用于各种工业控制、实验室测试、医疗检测等领域。
