一、项目介绍

指路标牌通过在特定位置，将附近的地点标识并指示大概方向，为用户提供导航。这类指路标牌在商场、动物园、植物园 、博物馆、科技馆、展厅等场景均具有广泛应用。然而，传统标牌形式单一，提供的信息有限，需要用户自己多次寻找等缺点。

为此，本项目旨在设计一种可交互的智能指路标牌，通过人脸特征识别和语音识别技术，为用户提供无感、持续的导航服务。基于该标牌系统，用户无需反复输入指令，系统能自动识别人脸特征，在各个路口中提供实时的导航路线，确保流畅便捷的体验。

二、硬件介绍

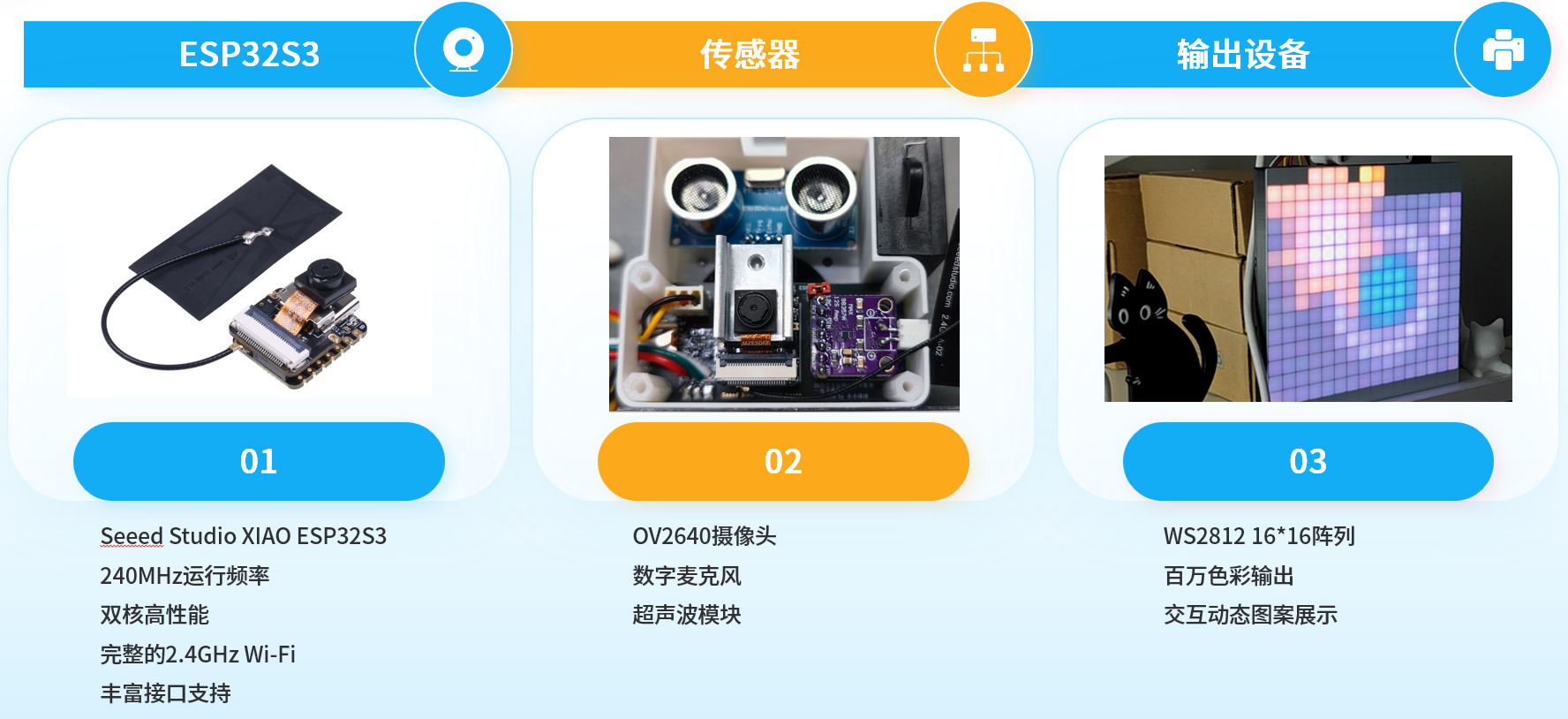

1. 整体组成

智能指路标牌主体由16x16显示阵列和顶部的核心主控模块（包含ESP32S3和传感器）组成，同一局域网的树莓派运行着Face Recognition人脸识别库和路标数据库，为智能指路标牌提供服务。相关介绍如下：

1. 1. XIAO ESP32S3主控 ：其具有双核、240MHz运行频率、丰富外设和完整WiFi通信。
   2. 数字麦克风 ：型号为MSM261D3526H1CPM，用于采集用户的声音指令，其在ESP32S3核心板上。
   3. 摄像头 ：型号为OV2640，用于拍摄照片，其在ESP32S3核心板上。
   4. 16x16显示阵列：型号为WS2812B，内部共串联着256个，显示丰富的RGB色彩。
   5. 树莓派：本项目使用了Raspberry Pi 5，由于仅用到了Python，服务端代码可快速部署到其他平台或设备。

2. 电路原理图

Seeed XIAO ESP32-S3 Sense原理图（图）

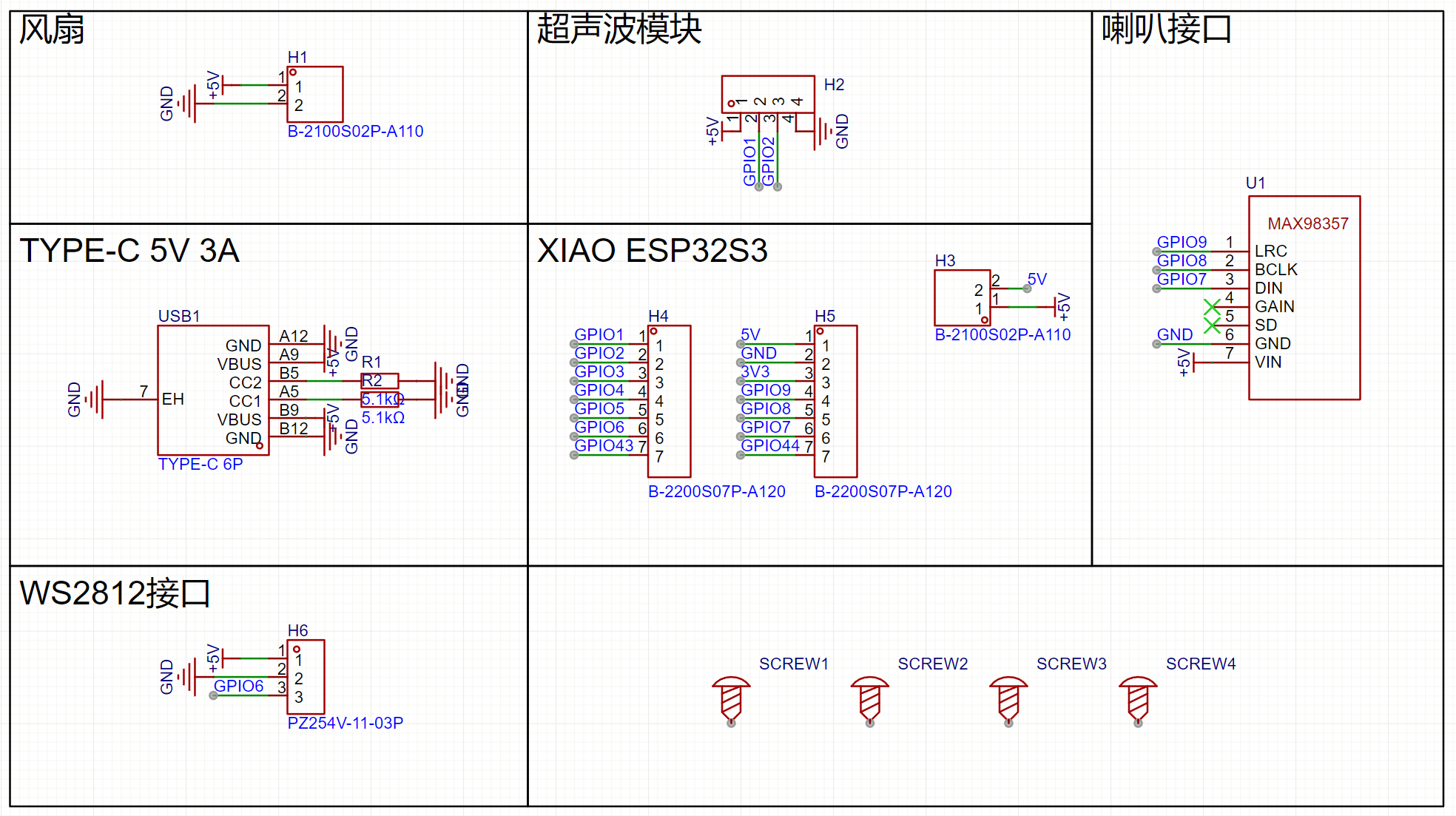

扩展板原理图（图）

以上为核心主控模块中Seeed XIAO ESP32-S3 Sense和扩展板的原理图。

1. 1. Seeed XIAO ESP32-S3 Sense：包含摄像头和SD卡的接口，与一个板载数字麦克风。
   2. 扩展板：用于将ESP32 S3核心板与其他外设进行快速连接。

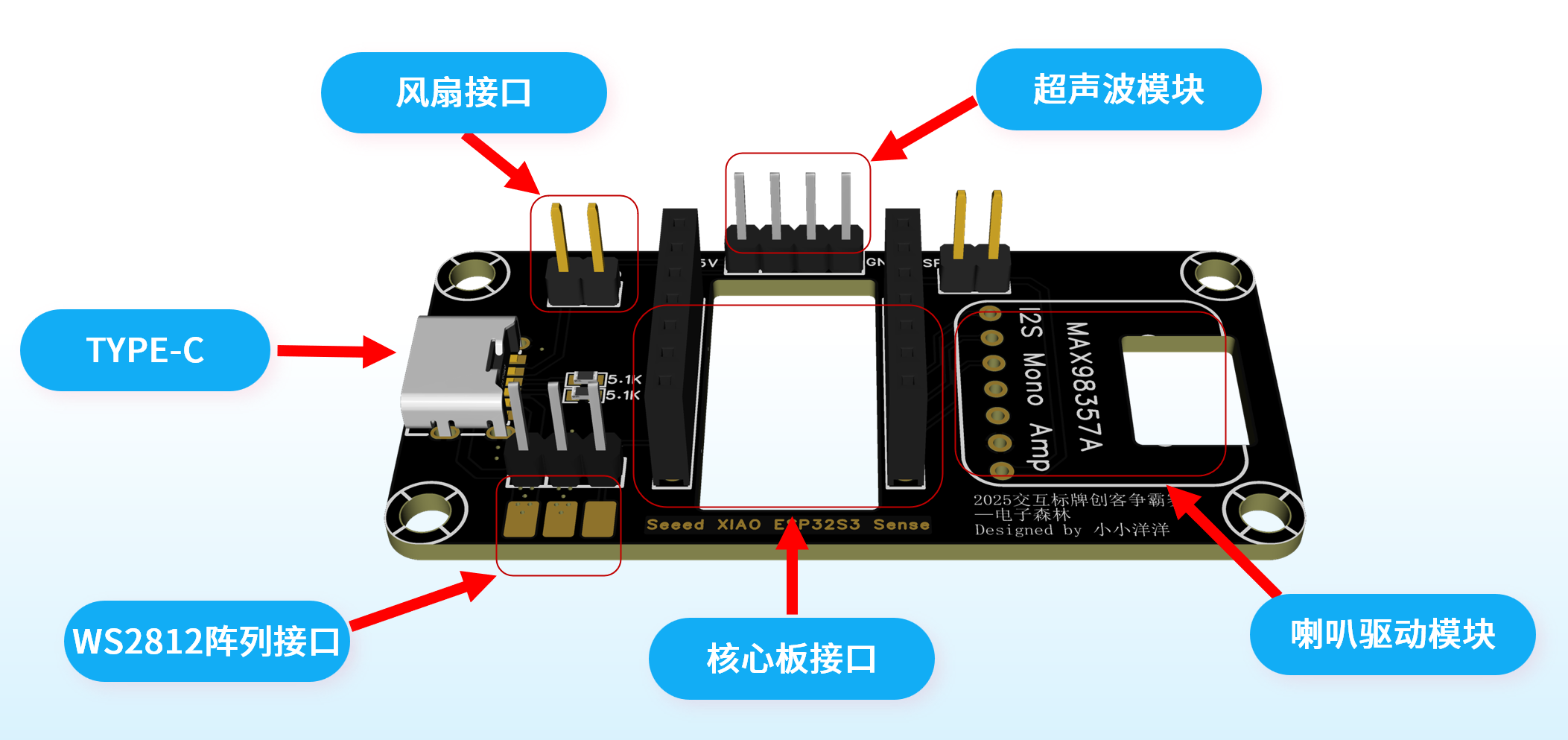

3. 扩展板设计与接线

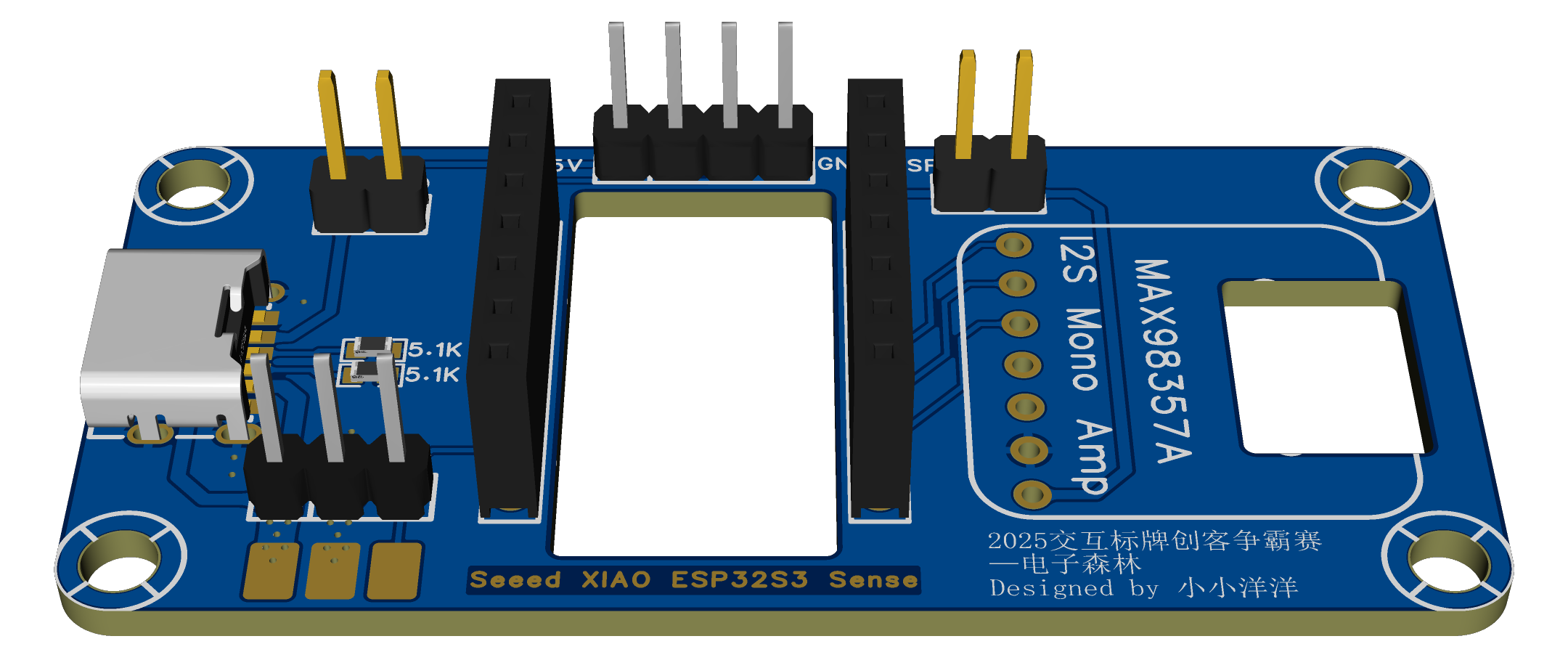

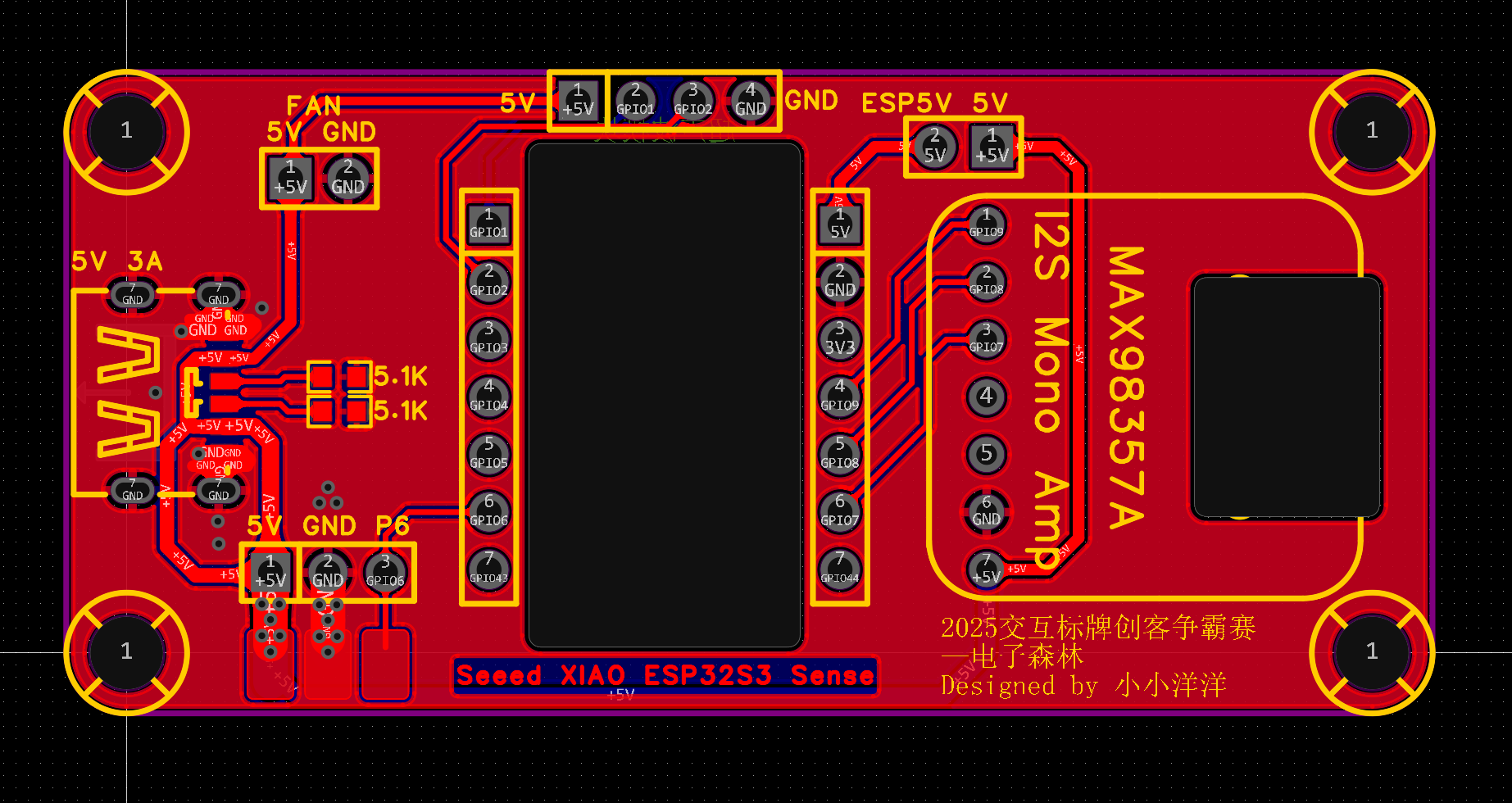

合理设计扩展板，并接上对应的传感器、模块和显示阵列，接线如图中所示。

1. 1. 核心板接口：中间镂空并通过2*7P排针连接核心板，镂空设计有利于为核心板和核心板上的摄像头进行散热，保证稳定性。
   2. TYPE-C接口：提供5V电源输入，最大可支持3A电流。
   3. 喇叭驱动模块接口：为MAX98357A模块提供直插排针，模块可驱动最大3W的喇叭输出。（本项目暂未使用上）
   4. 超声波模块接口：为HC-SR40超声波测距模块提供直插排针。
   5. 风扇接口：提供5V输出，驱动散热风扇。散热风扇可选择4010风扇，通过M3螺丝部署在背部。

4. 装配

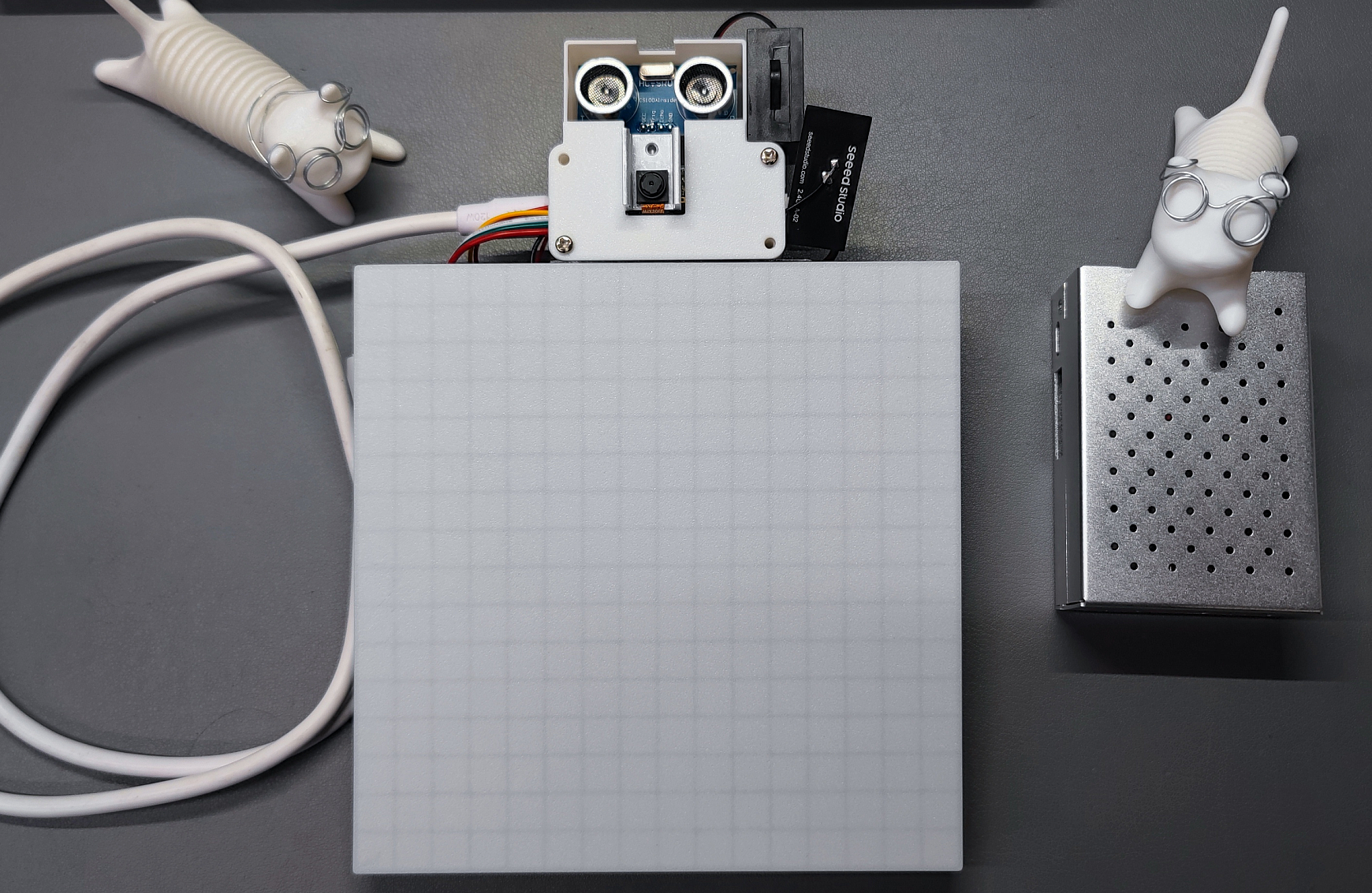

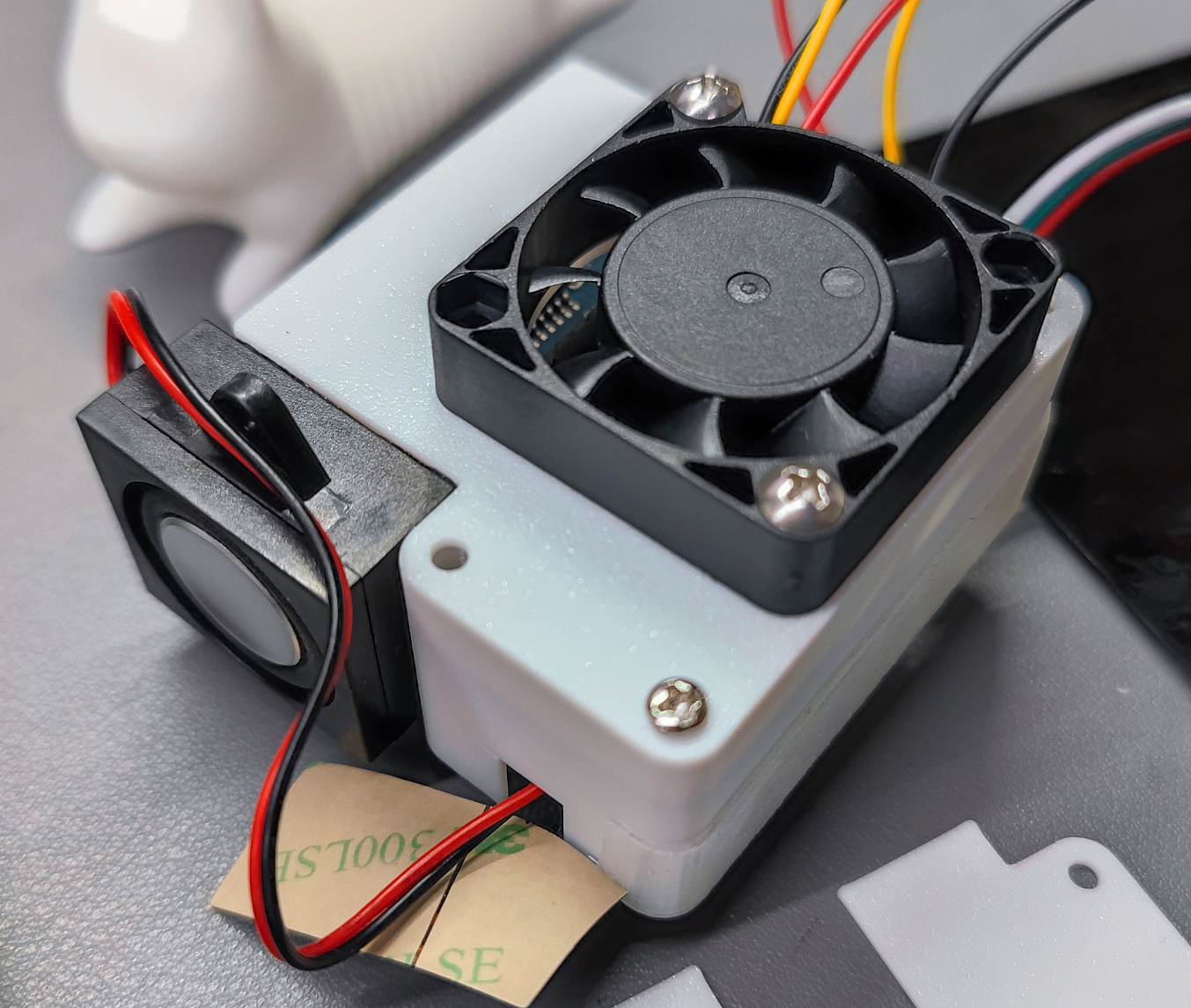

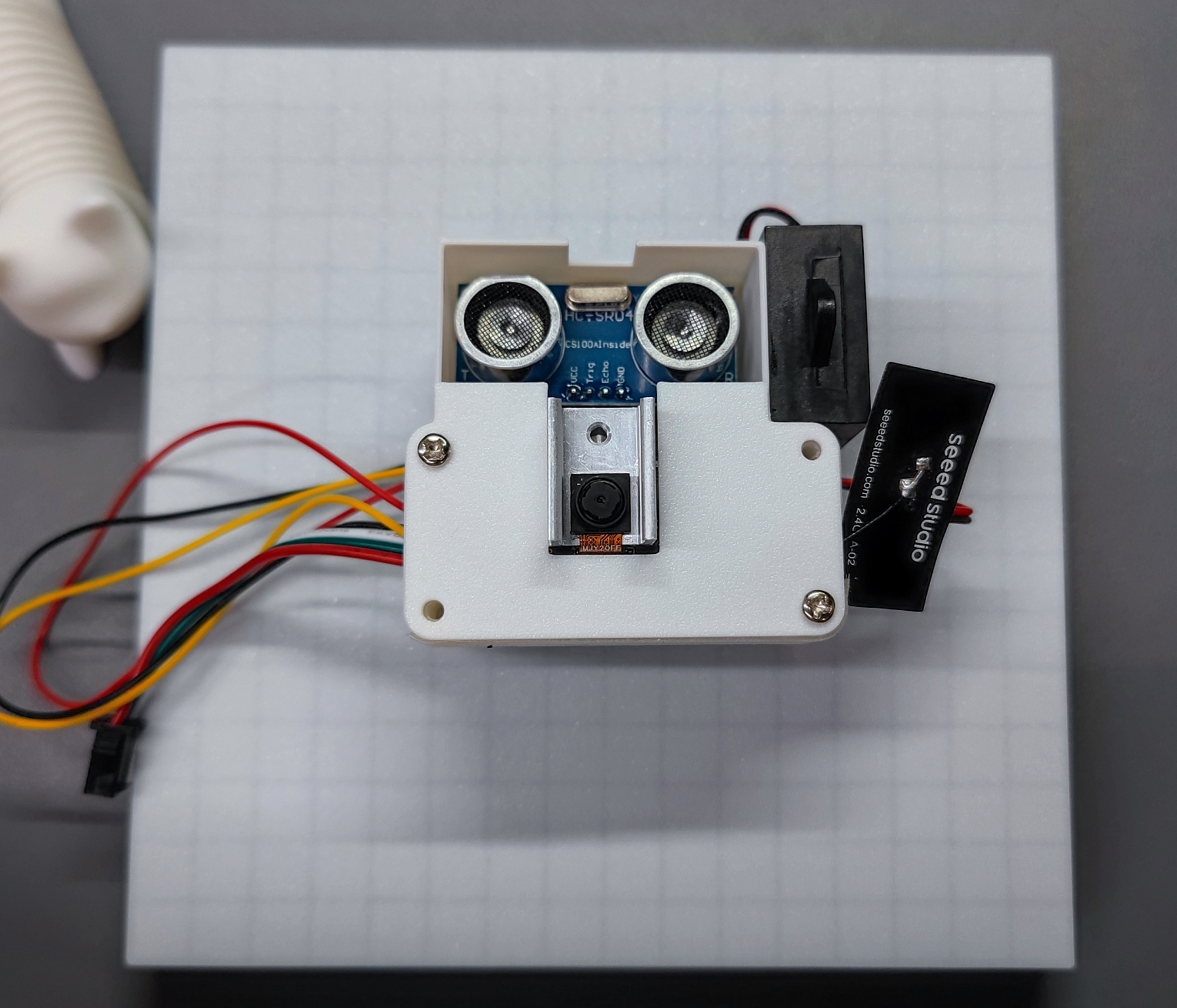

连接好各个模块，通过M3螺丝和尼龙柱即可固定在3D外壳中。散热风扇通过M3螺丝固定在背部向内吹风，喇叭可粘贴至侧面。最后，将整个主控模块粘贴至显示阵列顶部。

三、方案选择

1. 人脸识别方案：针对如下几个方案，选择Face Recognition，其MIT协议，且python库直接部署。

2. 语音识别方案：现有语音识别技术包括如下Kaldi、Vosk、ESPnet等，然而，考虑到部署难度，决定参考官方XIAO的教程，利用百度云语音识别服务完成语音识别。

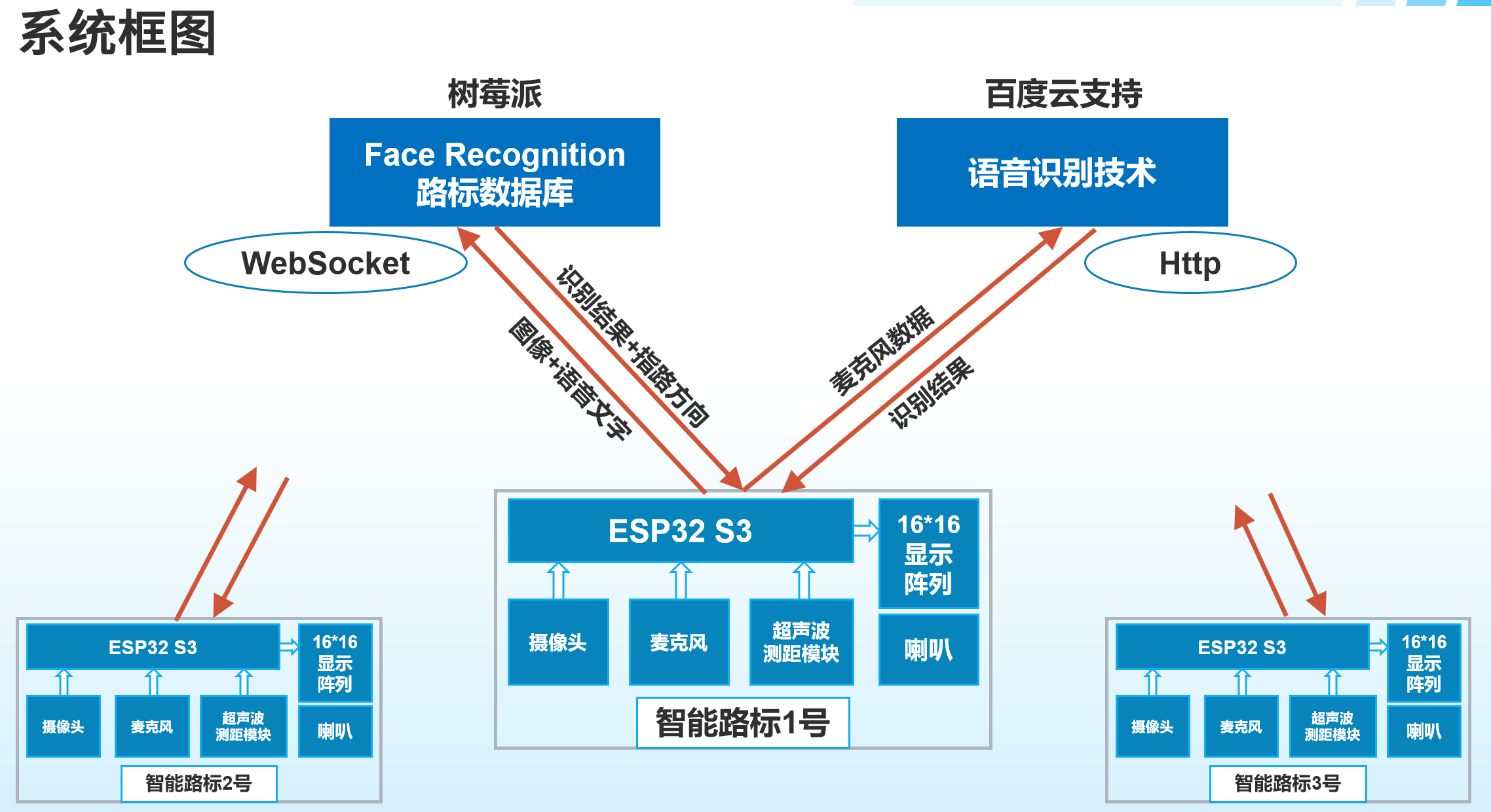

四、系统框图

1. 智能路标：主控为ESP32S3，读取摄像头、麦克风和超声波测距模块的数据，并通过显示阵列和喇叭输出。多个路标独立运行。
2. 树莓派：运行Face_recogntion服务，存储路标数据库，其与智能路标通过WebSocket通信。
3. 百度云语音识别服务：申请了免费的语音识别API，通过Http通信。

五、软件流程

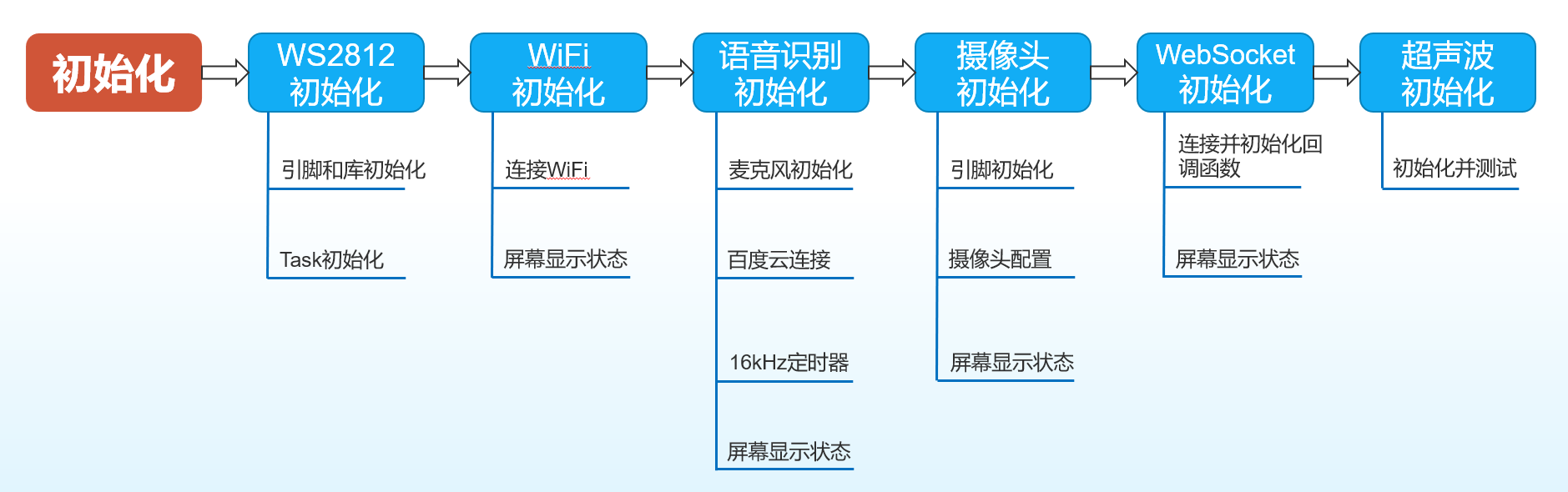

1. 初始化

1. 1. 初始化WS2812显示阵列，并在后续初始化过程中显示图案，方便用户判断状态。
   2. 初始化WiFi，连接失败会显示错误图标。
   3. 初始化语音识别，依次初始化麦克风、百度云服务连接、16kHz定时器。
   4. 初始化摄像头，配置为jpeg采集模式。
   5. 初始化WebSocket客户端，连接到树莓派（需要提前在树莓派启动WebSocket服务端代码），连接失败会显示错误图标。
   6. 初始化超声波。

2. 循环Task

1. 1. 由于摄像头拍摄并人脸识别的时延较长，这里以超声波测距结果触发后续操作，当检测距离小于1.2m时启动摄像头拍摄并识别。

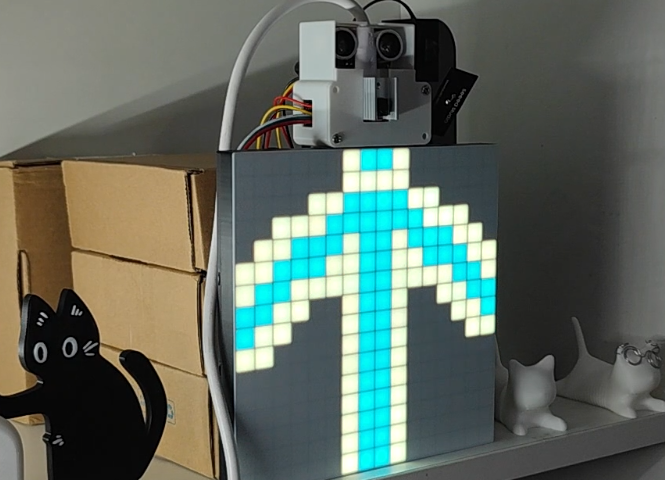

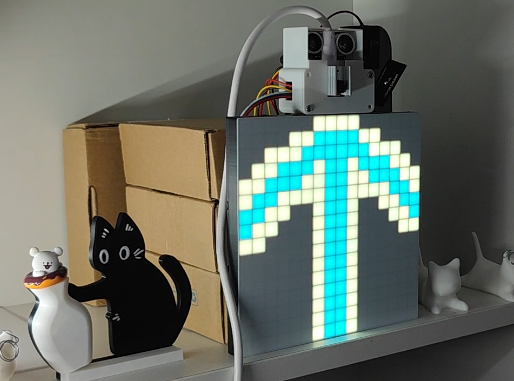

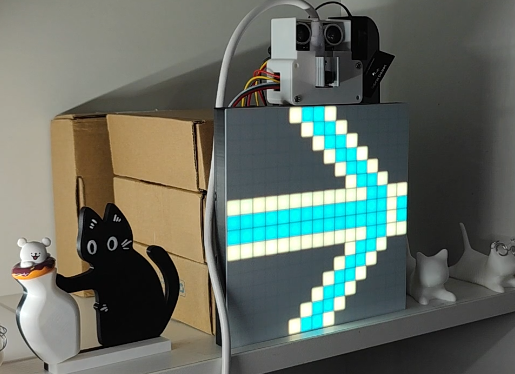

   2. 识别到人脸并匹配数据库中的目的地，将会显示对应箭头。
   3. 未识别到人脸或者检测到声音，将会录音并进行语音识别。
   4. 语音识别结果如果匹配到数据库中的目的地，将会更新用户与目的地到数据库中。

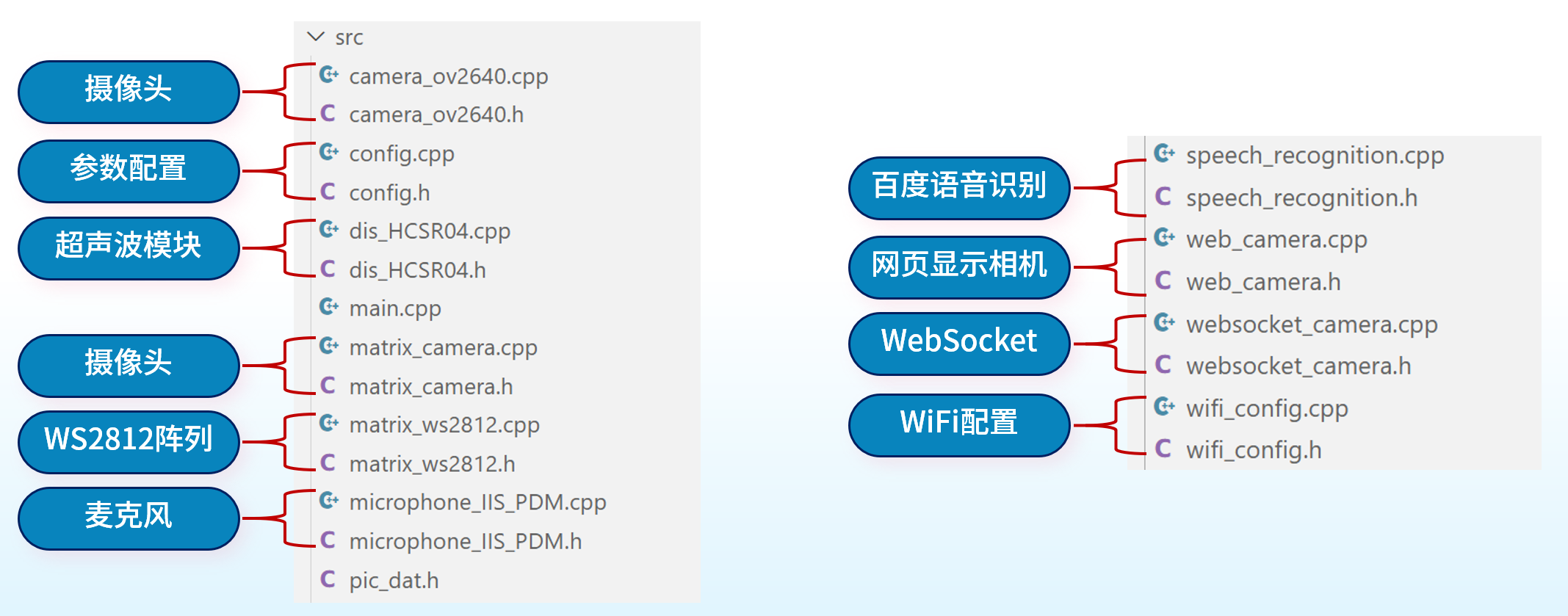

3. 代码树

ESP32S3的代码，将各个任务的函数封装到了对应的文件中，配置参数单独在一个文件夹中，方便用户修改。

4. 关键代码说明

a. 语音识别初始化：代码在speech_recognition.cpp和microphone_IIS_PDM.cpp中，依次初始化百度云token，16kHz硬件定时器，I2S麦克风和内存分配。硬件定时器能够提供精准的周期回调，而PSRAM能够分配大内存存储语音数据。

// PDM 麦克风引脚配置
#define PDM_CLK_PIN GPIO_NUM_42  // PDM 时钟引脚
#define PDM_DATA_PIN GPIO_NUM_41 // PDM 数据引脚

uint8_t speech_recognition_init()
{
    // 1. 获取百度云token
    token = gainToken();

    // 2. 创建硬件定时器，频率16k
    timer = timerBegin(1200000);
    timerAttachInterrupt(timer, &onTimer);	// 设置回调函数
    timerAlarm(timer, 75, true, 0);	// 分频75，1200000/75=16k
    timerStop(timer);	// 先停止定时器

    // 3. 初始化麦克风
    i2s_init_pdm();		// 麦克风通过I2S接口读取

    // 4. 动态分配PSRAM给麦克风ADC数据和发送的json数据
    adc_data = (uint16_t *)ps_malloc(adc_data_len * sizeof(uint16_t));
    data_json = (char *)ps_malloc(data_json_len * sizeof(char));

    return pdTRUE;
}

I2SClass I2S;

void i2s_init_pdm()
{
    // 设置 42 PDM 时钟和 41 PDM 数据引脚
    I2S.setPinsPdmRx(PDM_CLK_PIN, PDM_DATA_PIN);

    // 以 16 kHz 和 16 位每样本启动 I2S
    if (!I2S.begin(I2S_MODE_PDM_RX, 16000, I2S_DATA_BIT_WIDTH_16BIT, I2S_SLOT_MODE_MONO))
    {
        while (1)
        {
            Serial.println("初始化 I2S 失败！");
            xTaskNotify(MatrixHelloTaskHandler, ERROR, eSetValueWithOverwrite);	// 初始化失败将发送指令到LED Matrix警示
            delay(200);
        }
    }
}

b. 摄像头初始化：代码在camera_ov2640.cpp中，初始化相机引脚和配置，其中图像格式为jpeg，分辨率为最大FRAMESIZE_UXGA（1600x1200）。

// 摄像头引脚定义
#define PWDN_GPIO_NUM -1  // 摄像头电源控制引脚
#define RESET_GPIO_NUM -1
#define XCLK_GPIO_NUM 10  // 摄像头时钟引脚
#define SIOD_GPIO_NUM 40
#define SIOC_GPIO_NUM 39
#define Y9_GPIO_NUM 48
#define Y8_GPIO_NUM 11
#define Y7_GPIO_NUM 12
#define Y6_GPIO_NUM 14
#define Y5_GPIO_NUM 16
#define Y4_GPIO_NUM 18
#define Y3_GPIO_NUM 17
#define Y2_GPIO_NUM 15
#define VSYNC_GPIO_NUM 38
#define HREF_GPIO_NUM 47
#define PCLK_GPIO_NUM 13

void camera_init()
{
		// 相机配置初始化
    camera_config_init();
    if (esp_camera_init(&config) != ESP_OK)
    {
        Serial.println("Camera init failed!");
        while (1)
        {
            Serial.println("Retrying camera init...");
            esp_camera_deinit();
            camera_config_init();
            if (esp_camera_init(&config) == ESP_OK)
            {
                break; // 成功则跳出循环
            }
        }
        xTaskNotify(MatrixHelloTaskHandler, ERROR, eSetValueWithOverwrite);	// 初始化失败将发送指令到LED Matrix警示
        delay(1000);
    }
}

/**
 * 相机配置初始化
 */
void camera_config_init()
{
    config.ledc_channel = LEDC_CHANNEL_0;
    config.ledc_timer = LEDC_TIMER_0;
    config.pin_d0 = Y2_GPIO_NUM;
    config.pin_d1 = Y3_GPIO_NUM;
    config.pin_d2 = Y4_GPIO_NUM;
    config.pin_d3 = Y5_GPIO_NUM;
    config.pin_d4 = Y6_GPIO_NUM;
    config.pin_d5 = Y7_GPIO_NUM;
    config.pin_d6 = Y8_GPIO_NUM;
    config.pin_d7 = Y9_GPIO_NUM;
    config.pin_xclk = XCLK_GPIO_NUM;
    config.pin_pclk = PCLK_GPIO_NUM;
    config.pin_vsync = VSYNC_GPIO_NUM;
    config.pin_href = HREF_GPIO_NUM;
    config.pin_sccb_sda = SIOD_GPIO_NUM;
    config.pin_sccb_scl = SIOC_GPIO_NUM;
    config.pin_pwdn = PWDN_GPIO_NUM;
    config.pin_reset = RESET_GPIO_NUM;

    // 如果触发：cam_hal: EV-VSYNC-OVF
    // 分辨率变小或是 XCLK 变大，均可能导致传感器触发的帧同步信号过快。
    config.xclk_freq_hz = 10000000;
    config.pixel_format = PIXFORMAT_JPEG;
    config.frame_size = FRAMESIZE_UXGA;
    config.jpeg_quality = 10;
    config.fb_count = 2;
    config.fb_location = CAMERA_FB_IN_PSRAM;
    config.grab_mode = CAMERA_GRAB_LATEST; // 图像捕获模式，设置为CAMERA_GRAB_LATEST，并在获取前丢弃一张，即可获取最新的图像
}

c. WebSocket连接：代码在websocket_camera.cpp中，初始化WebSocket客户端和回调函数。针对服务器发过来的数据，根据不同的ID进行相应，并通过任务通知传递给主任务处理。

// 前往config.h文件修改以下信息
// const char *websocket_host = "192.168.10.164"; // 树莓派IP
// const uint16_t websocket_port = 8765;
// const char *websocket_path = "/";
WebSocketsClient webSocket;

void websocket_connect()
{
    webSocket.begin(websocket_host, websocket_port, websocket_path);
    webSocket.onEvent([](WStype_t type, uint8_t *payload, size_t length)
                      {
    if (type == WStype_TEXT) {
        // 对于接收到的数据，以任务通知方式通知主任务进行处理
        if(length > 0)
        {
            if(payload[0] == '1')   // 没有人脸
            {
                xTaskNotify(disHCSR04TaskHandler, NO_FACE, eSetValueWithOverwrite); // 通知超声波任务没有人脸
            }else if (payload[0] == '2')    // 有人脸
            {
                xTaskNotify(disHCSR04TaskHandler, HAVE_FACE, eSetValueWithOverwrite); // 通知超声波任务有人脸
            }else if (payload[0] == '3')
            {
                websocket_result_text = String((char*)payload); // 第一个字符是检测结果，第二个字符是方向
                xTaskNotify(disHCSR04TaskHandler, MATCH_FACE, eSetValueWithOverwrite); // 通知超声波任务匹配到数据库人脸
            }else if (payload[0] == '4')
            {
                xTaskNotify(disHCSR04TaskHandler, NEW_FACE, eSetValueWithOverwrite); // 通知超声波任务新人脸
            }else if (payload[0] == '6')
            {
                websocket_result_text = String((char*)payload); // 第一个字符是检测结果，第二个字符是方向
                xTaskNotify(disHCSR04TaskHandler, SAVE_OK, eSetValueWithOverwrite); // 通知超声波任务保存新人脸到数据库成功
            }
            else if (payload[0] == '8')
            {
                xTaskNotify(disHCSR04TaskHandler, ERROR_POS, eSetValueWithOverwrite); // 通知超声波任务匹配目的地失败
            }
            else
            {
                xTaskNotify(disHCSR04TaskHandler, ERROR_RES, eSetValueWithOverwrite); // 通知超声波任务失败
            }
        }
      Serial.printf("📩 Message from server: %s\n", payload);
    } });
    webSocket.setReconnectInterval(5000);
}

d. LED Matrix显示状态和图像：代码在matrix_ws2812.cpp中，函数MatrixHelloTask()在初始化中依次显示状态，方便用户判断各个模块状态；动态图像的利用初始行列的变化来显示，减少存储占用。

// 用于在初始化过程中显示各种图标
xTaskHandle MatrixHelloTaskHandler;

void MatrixHelloTask(void *pvParameters)
{
    uint32_t res = 0;
    static uint8_t wifi_index = 0;
    while (1)
    {
        // 接收任务通知
        xTaskNotifyWait(0, ULONG_MAX, &res, portMAX_DELAY);

        switch (res)
        {
        case WIFI_START:
            // 显示 Wi-Fi 连接过程的图标
            matrix_show_pic(wifi_frame_list[wifi_index]);
            matrix_show();
            wifi_index++;
            wifi_index = wifi_index % 4;
            break;
        case WIFI_OK:
            // 显示Wi-Fi 连接成功的图标
            matrix_show_pic(wifi_frame_list[wifi_index]);
            matrix_show();
        break;
        case WEBSOCKET_WAIT:
            // 显示等待websocket连接的图标
            matrix_show_pic(cloud_frame);
            matrix_show();
        break;
        case NO_PIC:
            // 清空显示
            matrix_clear();
            matrix_show();
        break;
        case ERROR:
            // 显示初始化错误的图标
            matrix_show_pic(error_frame);
            matrix_show();
        break;
        default:
            matrix_show_pic(error_frame);
            matrix_show();
            break;
        }
    }
}

// 显示16*16的图片，可以从选择的行和列进行显示，以显示动态图片
void matrix_show_pic(const uint8_t *pic, uint8_t row_s, uint8_t col_s)
{
  for(uint16_t row = 0; row < 16; row++)
  {
    for(uint16_t col = 0; col < 16; col++)
    {
      uint16_t index = (row * 16 + col) * 3; // 计算该像素在数组中的起始位置
      uint8_t r = pic[index];     // R
      uint8_t g = pic[index + 1]; // G
      uint8_t b = pic[index + 2]; // B
      matrix_set_rgb_y_x((row+row_s)%16, (col+col_s)%16, r, g, b); // 设置矩阵上的 RGB 值
    }
  }
}

e. 循环任务：代码在main.cpp中的dis_HCSR04_task()中，循环任务以超声波测距为触发，以快速响应用户进入目标区域；随后进行相机拍摄和人脸识别；语音采集则会在检测到足够音量后才开始采集。（代码较多，裁剪了部分部分）

/**
 * 超声波模块任务，主循环任务
 */
SemaphoreHandle_t disHCSR04Semaphore; // 声明信号量
xTaskHandle disHCSR04TaskHandler;     // 声明全局句柄变量
const uint16_t distance_dec = 120;    // 距离阈值，120cm
void dis_HCSR04_task(void *pvParameters)
{
  while (1)
  {
    // 1.1 读取超声波距离，考虑到超声波数据的不稳定，需要加入判断和处理
    dis_now = 0;
    distance = 0;
    distance_i = 0;
    while (distance_i < 10)
    {
      dis_now = dis_HCSR04_get(); // 获取距离
      if (dis_now > 20)
      {
        dis_list[distance_i] = (uint16_t)dis_now; // 存储距离
        distance += dis_now;                      // 累加距离
        distance_i++;                             // 统计有效距离
      }
      vTaskDelay(pdMS_TO_TICKS(10)); // 延时50ms，避免连续读取
    }
    if (distance_i > 0)
      distance = distance / distance_i; // 取平均值
    else
      distance = 400; // 距离阈值

    // 1.2 显示欢迎显示，循环改变亮度。可根据需要修改为其他图案。
    hello_index += 5;
    if (hello_index < 60)
    {
      matrix_set_light(hello_index);	// 设置亮度
      matrix_show_pic(earth_frame);		// 设置显示图案
      matrix_show();
    }
    else if (hello_index < 120)
    {
      matrix_set_light(120 - hello_index);
      matrix_show_pic(earth_frame);
      matrix_show();
    }
    else
    {
      hello_index = 0; // 重置索引
    }

    // 2.0 测距在阈值内，触发后续图像拍摄和识别等任务
    if (distance < distance_dec)
    {
       // 2.1 显示相机图案提示用户
      matrix_show_pic(camera_with_flash);
      matrix_show();
      vTaskDelay(pdMS_TO_TICKS(1000)); // 延时1s，等待摄像头稳定

      // 2.2 启动拍照并进行人脸检测
      // 模拟闪光灯进行拍照
      matrix_set_light(200);		// 闪关灯亮度设置为200
      matrix_fill_rgb(255, 255, 255); // 设置白色背景
      matrix_show();
      vTaskDelay(pdMS_TO_TICKS(100)); // 延时200ms，等待显示
      xTaskNotifyStateClear(NULL);    // 清除任务通知状态，防止之前的任务通知影响结果
      xTaskNotify(websocketTaskHandler, FACE_REG_TASK, eSetValueWithOverwrite);	// 发送人脸检测任务通知
      matrix_set_light(100);
      matrix_show_pic(camera_with_flash);
      matrix_show();

      // 2.3 根据返回结果检测是否有人脸
      uint32_t ulres = ulTaskNotifyTake(pdTRUE, pdMS_TO_TICKS(20 * 1000)); // 最多等待10秒
      if (ulres == NO_FACE)
      {
        Serial.println("No face detected");
        matrix_show_pic(cry);
        matrix_show();

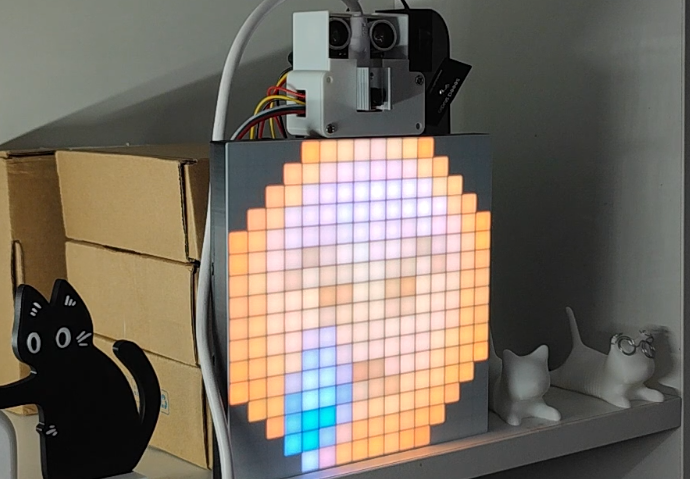

        vTaskDelay(pdMS_TO_TICKS(200)); // 未检测到人脸，显示哭脸图片
        continue;
      }
      else if (ulres == MATCH_FACE)
      {

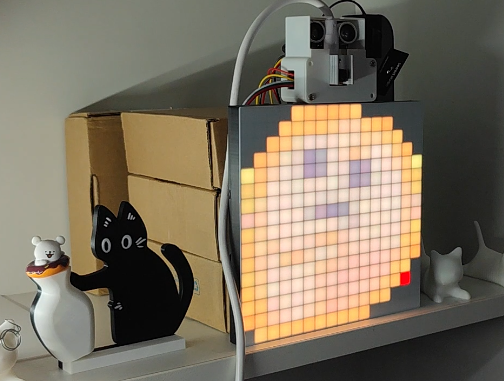

        matrix_show_pic(grin);
        matrix_show();

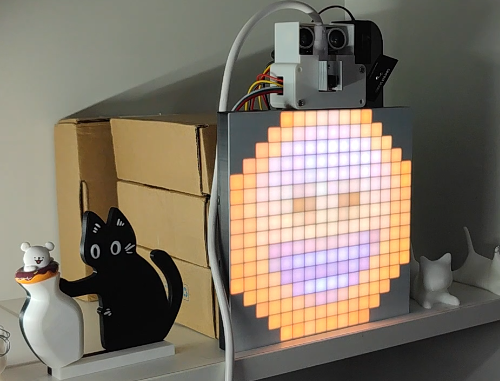

        vTaskDelay(pdMS_TO_TICKS(200)); // 匹配到数据库人脸，显示笑脸图片
        Serial.println("Match face detected");
      }
      else if (ulres == NEW_FACE)
      {
        matrix_show_pic(question);
        matrix_show();
        vTaskDelay(pdMS_TO_TICKS(200)); // 检测到新人脸，显示问号脸图片
        Serial.println("New face detected");
      }
      else
      {
        Serial.println("Error result");	// 其他错误，重回超声波测距循环任务
        continue;
      }

      // 2.4 如果是数据中的数据，进行方向标识
      if (ulres == MATCH_FACE)
      {
        bool macrophone_state = false;
        int tindex = 0;
        // 2.4.1 先展示5s的方向，期间可语音触发语音采集，用于更改目的地
        while (tindex < 50)
        {
          tindex++;
          bool pdm_res2 = i2s_wait_pdm_start(300, 100); // 等待PDM数据准备，里面需要加上延时，不然可能会导致CPU全部占用而让系统崩溃
          if (pdm_res2 == true)
          {
            ulres = NEW_FACE;		// 如果检测到语音输入，则采用类似于检测到新人脸的流程进行后续操作
            macrophone_state = true;
            break; // 如果PDM数据准备失败，跳过本次循环
          }
          show_direction();		// 显示动态箭头方向
        }

        // 2.4.2 随后用超声波判断是否退出
        if (macrophone_state == false)
          while (distance < (distance_dec + 40))
          {
            distance = wait_people_leave(); // 使用超声波进行人判断，但是会影响声音
            vTaskDelay(pdMS_TO_TICKS(40));  // 延时100ms，避免连续读取
          }
      }

      // 2.5 如果是新的人脸或语音更新目的地，进行语音识别然后发送到WebSocket服务器
      if (ulres == NEW_FACE)
      {
        // 2.5.1 显示麦克风图标
        matrix_set_light(100);
        matrix_show_pic(studio_microphone);
        matrix_show();

        bool pdm_res = i2s_wait_pdm_start(200, 10000); // 等待PDM数据准备，里面需要加上延时，不然可能会导致CPU全部占用而让系统崩溃
        if (pdm_res == false)
        {
          continue; // 如果PDM数据准备失败，跳过本次循环
        }

        // 2.5.2 启动语音任务
        xTaskNotifyStateClear(NULL); // 清除任务通知状态
        xTaskCreatePinnedToCore(speechRecognitionTask, "SpeechRecognitionTask", 1024 * 10, NULL, 8, &speechRecognitionTaskHandler, 1);

        // 2.5.3 等待事件结果，此结果由WebSocket客户端接收到的数据进行任务通知。
        ulres = ulTaskNotifyTake(pdTRUE, pdMS_TO_TICKS(10 * 1000)); // 最多等待10秒
        while (ulres > 0)
        {
          if (ulres == SPEECH_START)
          {
            Serial.println("Main: Speech recognition started");
            matrix_set_light(150);
            matrix_show_pic(studio_microphone);		// 麦克风图片，表示正在录音，提示用户
            matrix_show();
            ulres = ulTaskNotifyTake(pdTRUE, pdMS_TO_TICKS(10 * 1000)); // 最多等待10秒
          }
          else if (ulres == SPEECH_END)
          {
            Serial.println("Main: Speech recognition end");
            matrix_set_light(100);
            matrix_show_pic(thinking_face);	// 思考图片，表示正在语音识别，提示用户
            matrix_show();
            ulres = ulTaskNotifyTake(pdTRUE, pdMS_TO_TICKS(30 * 1000)); // 最多等待10秒
          }
          else if (ulres == SPEECH_OK)
          {
            Serial.println("Main: Speech recognition OK");
            matrix_set_light(100);

            // 识别到语音结果之后，发送目标名字和拍照发送到服务器
            {
							// 省略了代码，进行拍照、图片上传和等待结果，并显示对应结果和动态方向
						}
            ulres = 0; // 重置结果，返回循环任务
          }
          else
          {
            ulres = 0;
          }
        }
      }

      Serial.println("Restart distance sensor task");
    }
  }
}

六、功能展示

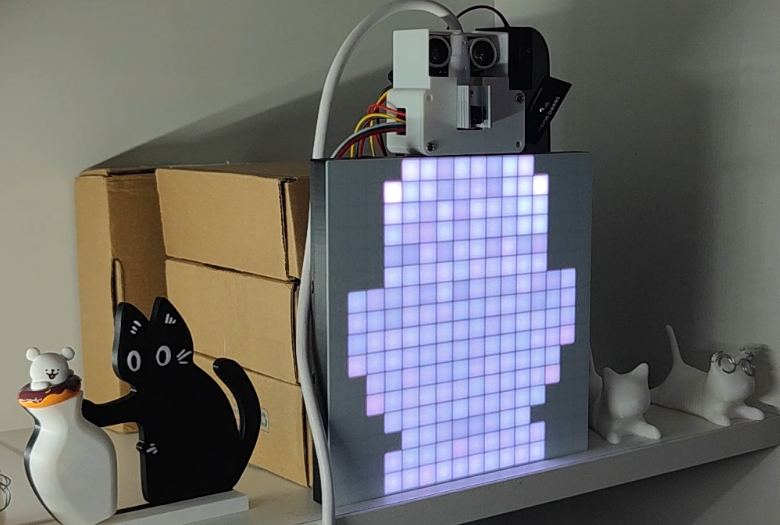

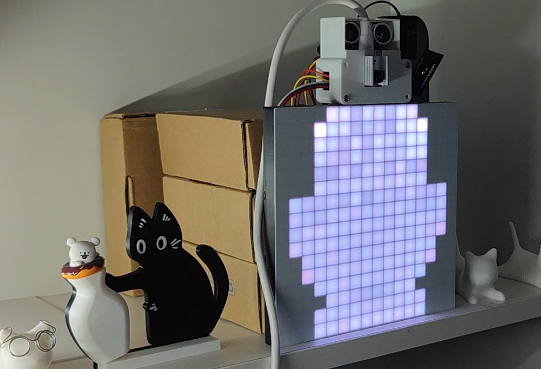

1. 初始化流程：正确配置WiFi参数、启动WebSocket服务器、配置百度云语音识别服务，连接Type-C（推荐至少5V2A电源）即可开机运行，初始化过程会显示相应图案，错误会显示错误图标，成功则会显示地球图标表示欢迎。

2. 拍照但未识别到人脸：拍照过程会显示相机图标，并闪一下提供拍照闪光灯，识别失败会显示流泪图案。

3. 新用户语音输入目的地，并匹配到数据库：用户语音输入时（格式：我想去XXX），会触发语音采集并持续采集6s，期间显示麦克风图标；识别并匹配到数据库目的地后，会再次拍照并存入数据库，随后显示方向。

4. 用户再次进入查看标牌：无需语音输入，拍照并匹配到人脸后自动显示方向
5. 用户更新目的地：用户在显示方向的5s内，说出新的目的地，将会重新触发录音、识别、存入数据库和显示方向这些流程。

6. 用户更新目的地但匹配失败：会显示流泪图标表示匹配失败，如果用户还在前方，将继续循环Task。

七、复刻说明

1. PCB打板：PCB选择厚度1.6mm 双层板。
2. 3D外壳打印：WS2812阵列板显示最好使用双色打印，前面板为白色进行匀光，中间为黑色进行隔离。如果缺乏双色打印，也可使用全白。
3. 物料清单：除了附件中的物料清单，还应准备4个M3*20的双通尼龙柱、4010 5V风扇、和一些M3螺丝。

八、遇到的问题

1. 在本项目中，为了适应系统的复杂性并同时处理多个传感器和输出任务，我选择了FreeRTOS与Arduino框架的组合。在开发过程中，遇到了以下几项关键问题，并通过有效的解决方案得以解决：
2. 1. 在任务栈空间分配时，发现栈空间过小可能导致系统崩溃。通过增加栈空间，问题得到了有效解决，系统能够稳定运行。
   2. 为了避免某个任务长时间占用CPU资源而不释放，尤其是读取麦克风的任务，我们优化了任务的设计，确保每个任务在读取麦克风后能够释放CPU资源，避免了系统卡顿。
   3. 在任务间传递String类型的数据时，出现了资源释放后数据丢失的问题。该问题通过使用全局参数进行数据传递成功解决，从而确保数据的有效传递。
   4. 初始时，信号量被默认地“take”了，导致无法再次“take”影响程序运行。为此，我们在信号量的使用中添加了条件判断，确保在需要时通过“give”信号量后再进行“take”操作，从而避免了死锁问题。
2. 数字麦克风读取与语音识别问题：
3. 1. 通过硬件定时器来实现标准的16KHz速率读取麦克风数据，但由于数据量巨大，初期栈空间不足，导致程序崩溃。通过增加任务栈空间，我们解决了这一问题，确保了数据的稳定读取。
   2. 录制的数据较长时，通过HTTP发送时会占用巨大的空间，导致栈空间不足。测试表明，当读取时间超过6秒时，系统可能崩溃。我们通过对传输数据进行分段处理，并调整栈空间配置，有效解决了这一问题。
   3. 在使用百度云语音识别API时，发现API在一段时间后可能会失效。为了解决这个问题，我们设置了定期检查并重新授权的机制，保证了系统的稳定性。
3. 图像采集与发送问题：
4. 1. OV2640摄像头在长时间工作时会出现严重的发热问题，同时ESP32也会因为图像处理产生较大的热量。尽管添加了散热片，但依然无法满足散热需求。我们通过添加小风扇进行主动散热，解决了长时间稳定运行的挑战。
   2. 在图像读取过程中，发现使用全局变量存储图像帧（*fb）时，传递图像数据会出现失效的情况。通过改用局部变量或利用FreeRTOS传递指针的方式解决了此问题，确保了数据的准确传递。
4. 超声波与麦克风问题：
5. 1. 即使在停止工作后的较长时间内，超声波传感器仍然会对附近的麦克风传感器产生影响，误导系统认为有声音输入。为解决这一问题，我们将麦克风的任务与超声波的任务进行了分离，确保两者不会互相干扰，保证了系统的稳定运行。

九、学习心得

通过本次的项目，对ESP32、FreeRTOS有了更深入的理解，也对摄像头和麦克风技术有了理解。通过整个项目的进行，对人机交互这个大需求也有了更深入的理解。
