任务介绍

设计一款USB转JTAG的下载器

1. 采用USB Type-C连接器，支持USB2.0数据传输
2. 板卡尺寸：小于35mmx18mm
3. 包含信号：JTAG信号线、+5V、+3.3V、GND
4. 主要器件：需在DigiKey官网上有货且正常售卖

模块介绍

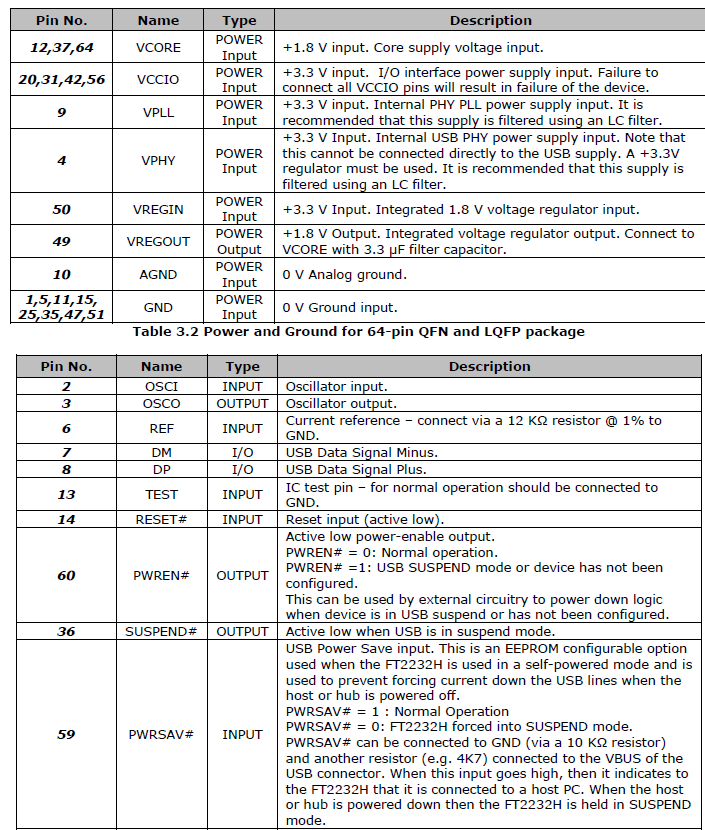

根据任务要求本次我选用的是FT2232H芯片设计了一款MCU核心板，此板卡主要用于USB转JTAG的下载器，常用于代码调试，电源供电管脚：

• Pin50 - 板上DC-DC变换器得到的3.3V数字供电电压，连接片内电压调节器，供电电流最大可以达到150mA
• Pin1，5，10，11，15，25，35，47，51 - 地
• Pin12，37，64 - VCORE 供电电压输入，1.8V，供电电流最大可以达到70mA
• Pin20，31，42，56 - VCCIO IO口供电电压，3.3V
• Pin4，9 - VPHY，VPLL PLL供电输入，3.3V
• Pin49 - VREGOUT 经过片内电压调节器的输出电压，1.8V

FT2232H芯片DigiKey链接：FT2232HL-REEL FTDI, Future Technology Devices International Ltd | 集成电路（IC） | DigiKey

原理图和PCB模块介绍

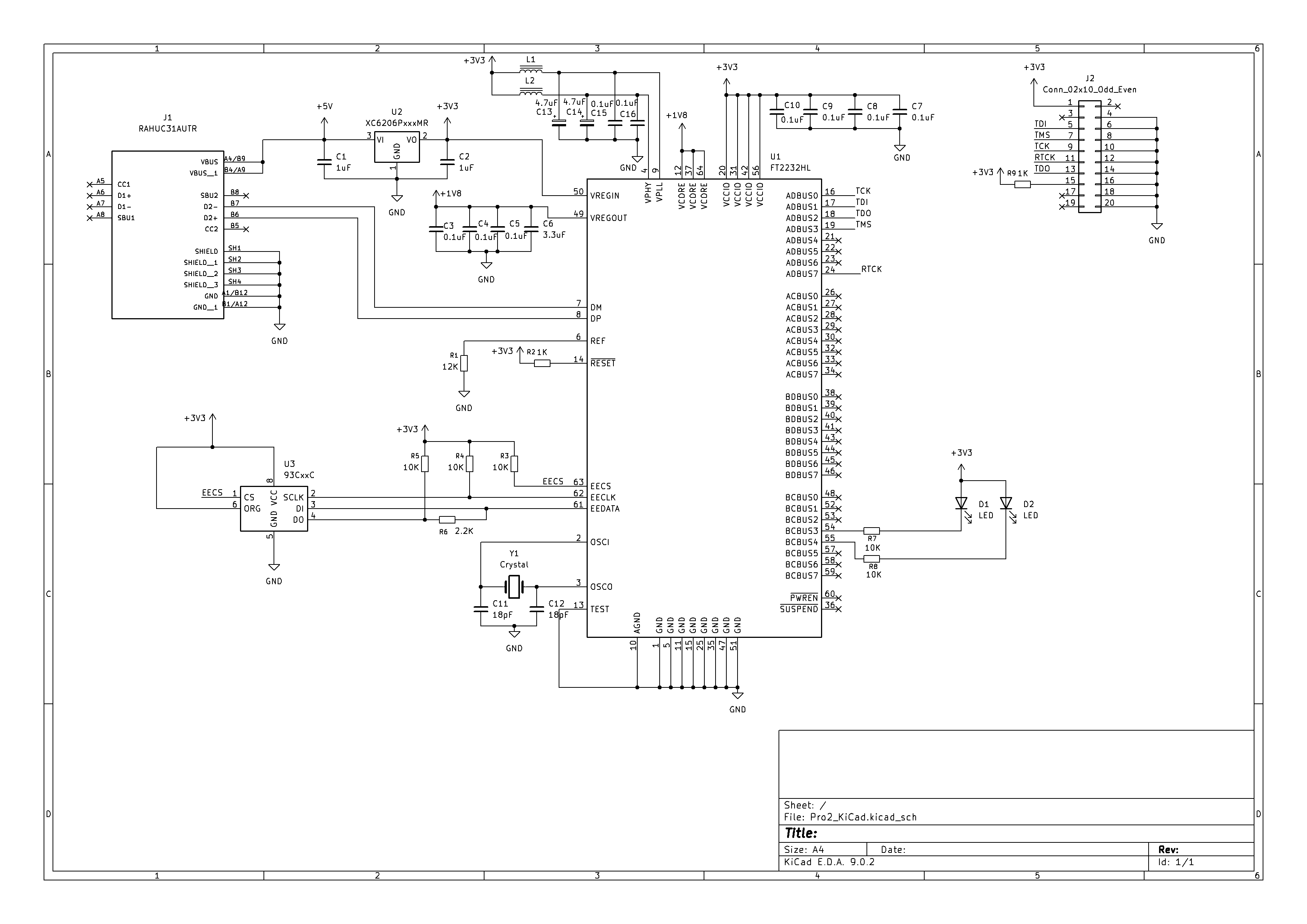

原理图

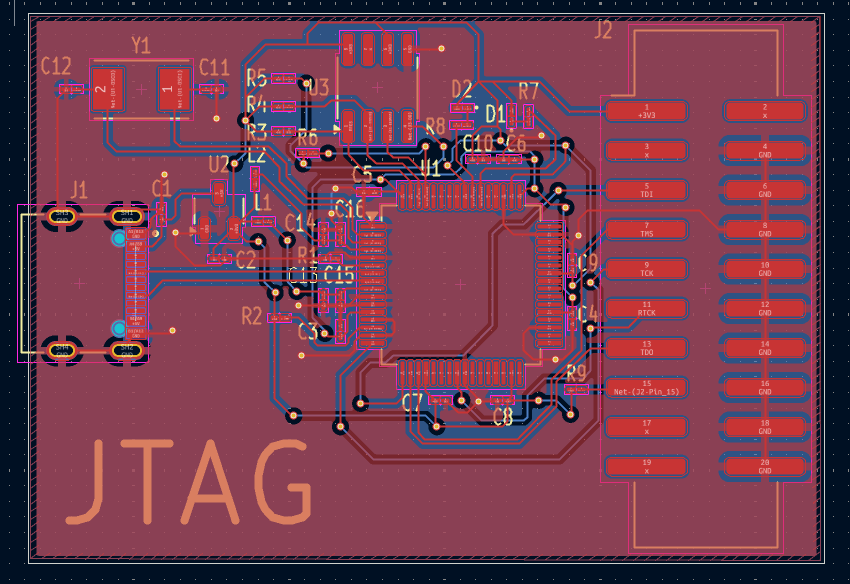

PCB

由于这块核心板只实现了USB数据到JTAG的转换，许多IO引脚并没有使用。除了电源和接地引脚之外，只使用了16个引脚。

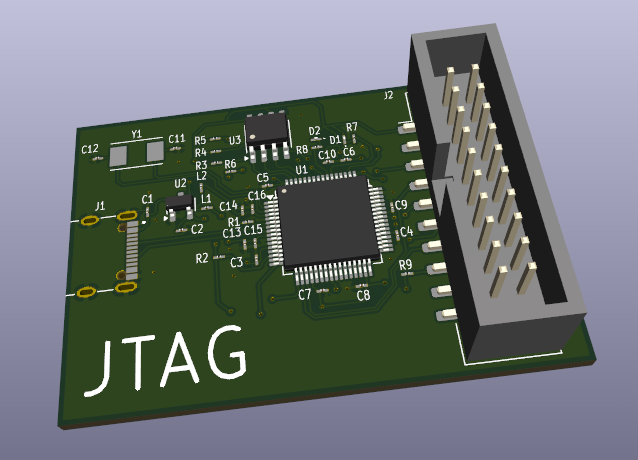

3D示意图

为了方便使用者扩展，核心板采用IDC连接口，在不需要焊接的情况小，只需要将母插座插入，就可以保持较好的电气连接，当时用完扩展板或面包板，只需要将排阵拔出，就可以断开连接。

为了给FT2232H芯片供电，板上采用了一颗5.0V变3.3V的LDO芯片为FT2232H的供电电压管脚VREGIN提供3.3V。

模块主要性能指标和管脚定义

主要性能指标

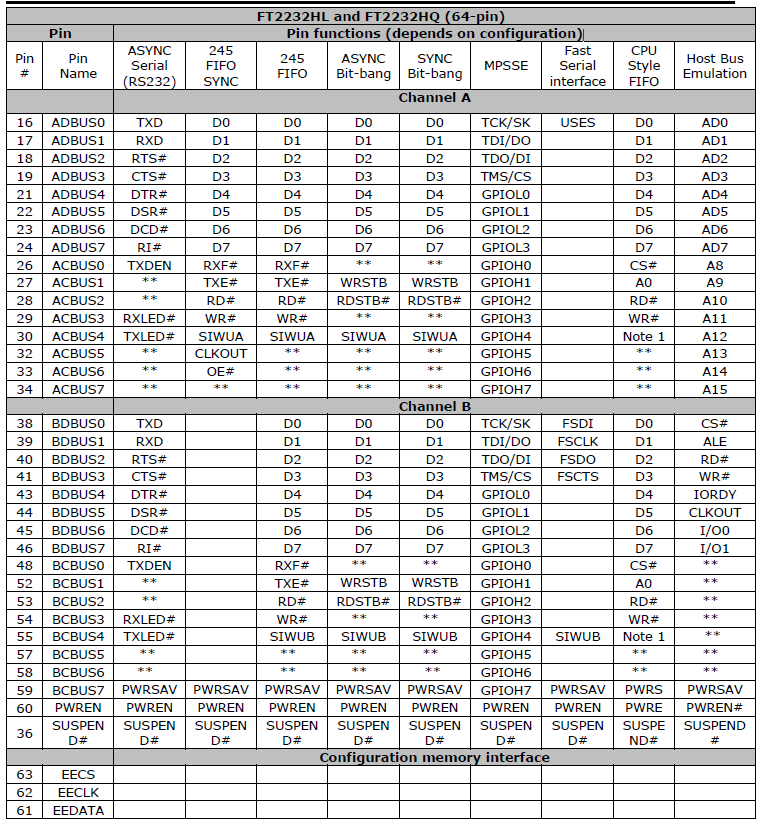

管脚定义

使用MPSSE模式

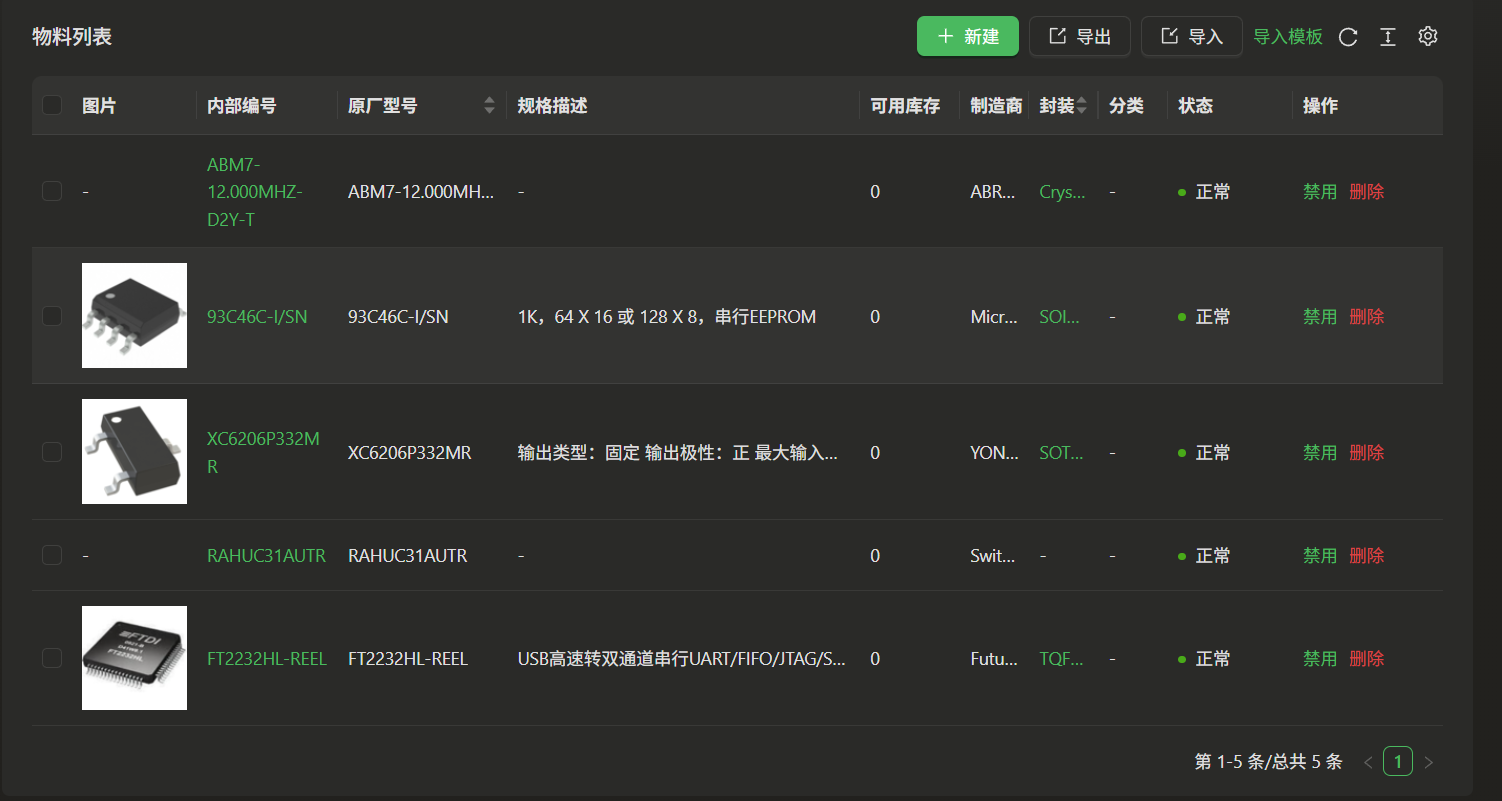

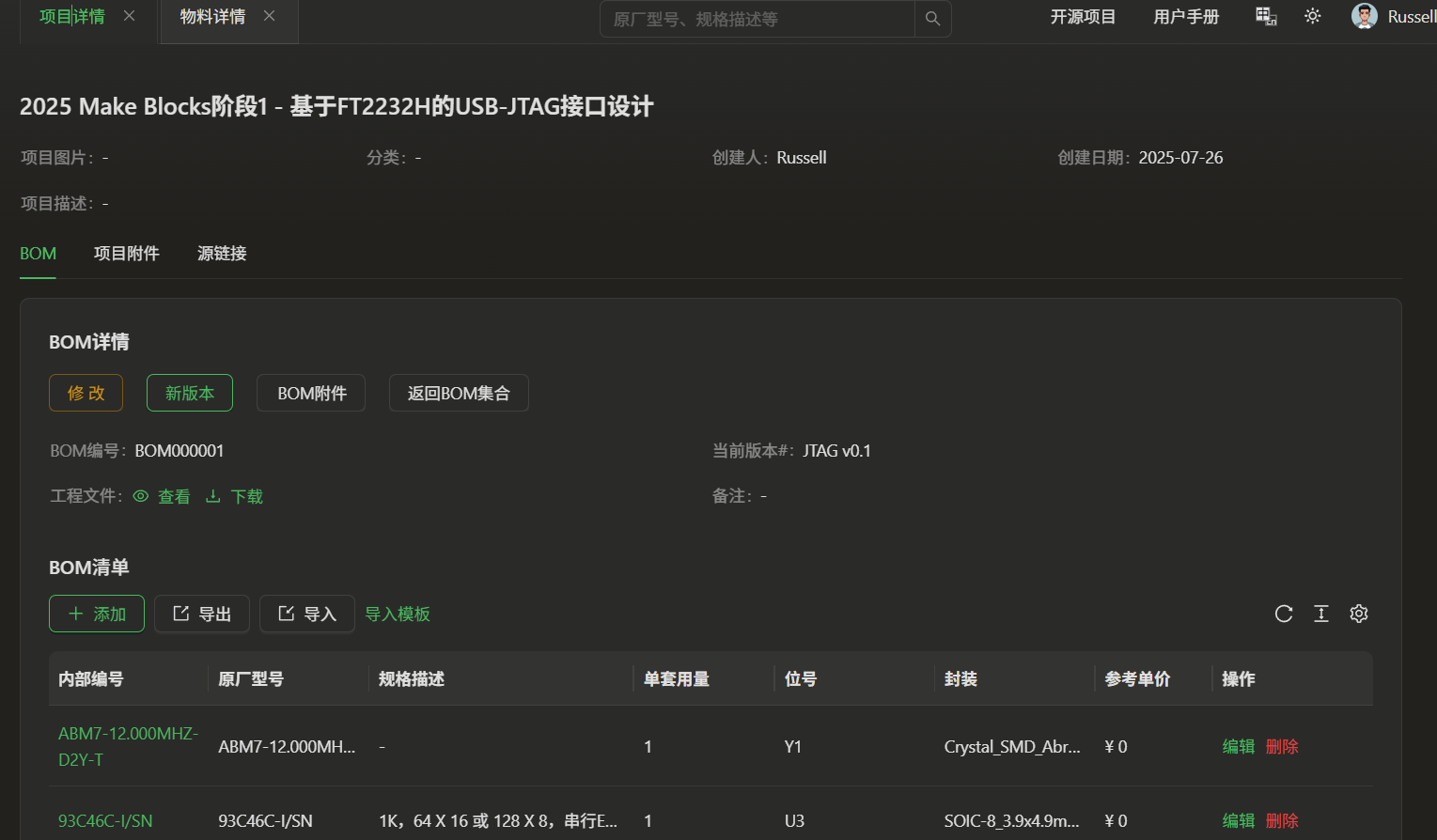

eZ-PLM上新建物料和项目的截图

使用了eZ-PLM系统上传了自己的工程文件，方便保存记录各个版本，也可随时查阅，系统里查阅不到的物料也支持手动添加。

心得体会

第一次自己画板子，从确定题目、找物料到画原理图、PCB布局、布线，过程中也是积累了不少实战经验，虽然时间安排，器件布局和布线都有不少值得改进的地方，但也算是踏出了实战的第一步。这个活动对萌新也是
