任务介绍
本次任务的核心目标是设计一款紧凑而功能全面的实时时钟模块，其尺寸被严格限定在小于40mm*以40mm的范围内。实时时钟模块一般具备基本的实时时钟功能，能够精确记录当前的时间信息，还需要集成了日历功能，在接口设计上，需要选择了I2C通信协议，这是一种广泛应用的串行通信标准，以其简单的硬件连接、高效的数据传输速度以及低功耗特性而著称。至于主要器件的选择，为了确保器件的可获得性和质量，我们特别指定所有关键组件必须在DigiKey这一全球知名的电子元器件分销商官网上有货且处于正常售卖状态。这款实时时钟模块板卡的设计将围绕小型化、高性能、易用性开展。

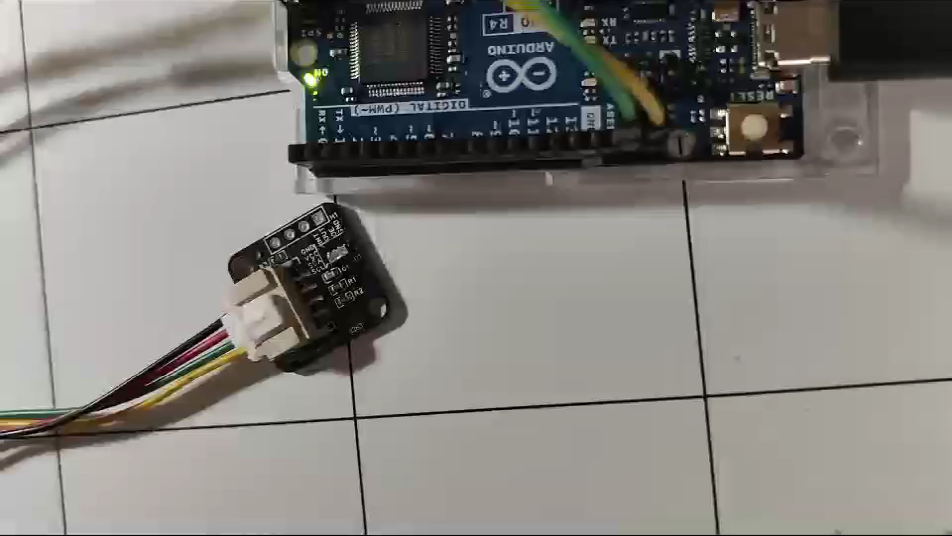

模块介绍
实时时钟模块实际上主要器件就是实时时钟芯片，我们通过在得捷电子官网上搜索，RV-8263-C7-32.768KHZ-20PPM-TA-QC非常不错，性价比很高，重要的是内置了32.768kHz的晶振，这样的器件可靠性会更高。RV-8263-C7是一款SMT实时时钟模块，集成了CMOS电路和XTAL。
低功耗：190na @ 3v。
工作电压范围宽：0.9 V ~ 5.5 V。
时间精度：±20 ppm @ 25°C。
工作温度范围：-40℃~ +85℃。
用户可编程偏移值。振荡器停止检测。提供年，月，日期，平日，小时，分钟和秒。自动闰年计算：2000至2099。定时器和报警功能。
时钟输出频率：32.768 kHz ~ 1hz。
i2c总线接口：400khz。
RV-8263-C7-32.768KHZ-20PPM-TA-QC芯片DigiKey链接：https://www.digikey.cn/zh/products/detail/micro-crystal-ag/RV-8263-C7-32-768KHZ-20PPM-TA-QC/10499245
原理图和PCB模块介绍
原理图
PCB
我们通过两个接口将芯片的所有的引脚都引出来了，因为内置晶振，所以外围更加的简洁，IIC引脚进行了上拉操作。
3D效果图
模块主要性能指标和管脚定义
主要性能指标
类型 | 实时时钟模块 |
核心芯片 | RV-8263 |
板卡尺寸 | 20mm x 20mm |
供电电压 | 3.3V |
管脚定义
管脚属性 | 管脚名 | 管脚编号 | 管脚名 | 管脚属性 | |
P | GND | CN1-1 | H1-1 | GND | P |
P | 3.3V | CN1-2 | H1-2 | CLKOE | I/O |
I/O | SDA | CN1-3 | H1-3 | CLKOUT | I/O |
I/O | SCL | CN1-4 | H1-4 | INT | I/O |
eZ-PLM上新建物料和项目的截图
我们使用了eZ-PLM系统进行项目管理，上传了自己的工程文件，每次上传都会要求修改保存记录各个版本，也可随时查阅。物料管理，项目管理，BOM自动提取，还是非常的方便的。
物料添加展示图
项目详情图
心得体会
本次选择的芯片说实话挺小巧的，这个越是得捷推荐比较靠前的，我们通过这个芯片设计的模块，尽可能的将模块尺寸做小，依然使用本次项目专用的管理网站，直接就可以搜到这个芯片，非常方便。希望一次焊接就能成功。
